Manual de DJI MIC MINI

Uso de este manual

Leyenda
Importante
Sugerencias y consejos

Leer antes de usar
DJI™ le proporciona videos tutoriales y los siguientes documentos:

1. Directrices de seguridad
2. Guía de inicio rápido
3. Manual del usuario

Se recomienda ver todos los videos tutoriales y leer las Directrices de seguridad antes de usarlo por primera vez. Asegúrese de revisar la Guía de inicio rápido antes de usarlo por primera vez y consulte este Manual del usuario para obtener más información.

Perfil del producto

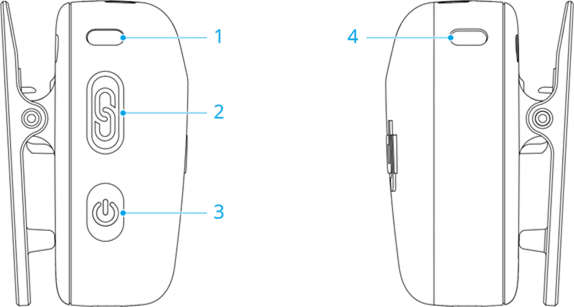

Transmisor

1. LED de estado del sistema

   Nivel de batería
   	Rojo fijo	0-10%
   	Verde/azul fijo *	> 10%
   Estado de enlace con el receptor
   	Verde fijo	Vinculado con el receptor
   	Parpadea en verde lentamente	No está vinculado con el receptor
   	Parpadea en azul y verde alternativamente	Vinculando
   Estado de enlace Bluetooth
   	Azul fijo	Vinculado con un dispositivo Bluetooth
   	Parpadea en azul lentamente	Ningún dispositivo Bluetooth vinculado
   	Parpadea en azul y verde alternativamente	Vinculando
   Nivel de batería durante la carga*
   	Parpadea en verde/azul lentamente	0-25%
   	Parpadea en verde/azul dos veces	26-50%
   	Parpadea en verde/azul tres veces	51-75%
   	Parpadea en verde/azul cuatro veces	76-100%
   	Apagado	Completamente cargado
   Actualización del firmware
   	Amarillo fijo	Firmware actualizándose

   * El color de la luz depende del modo de trabajo. Tome la luz verde como ejemplo.

2. Botón de enlace
   Mantenga pulsado durante dos segundos para iniciar el enlace. Después de conectar el micrófono al dispositivo de filmación DJI, pulse para iniciar o detener la grabación de vídeos.
3. Botón de encendido
   Mantenga pulsado durante dos segundos para encender o apagar. Pulse para activar o desactivar la cancelación de ruido.
4. LED de cancelación de ruido
   Amarillo fijo: Cancelación de ruido activada
   LED apagado: Cancelación de ruido desactivada

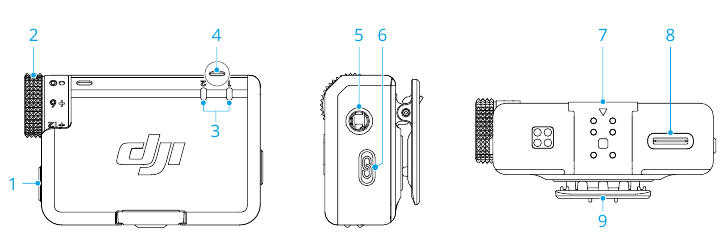

Receptor

1. Botón de encendido
   Mantenga pulsado durante dos segundos para encender o apagar.
2. Dial
   Gire para ajustar la ganancia del receptor.
3. LED de estado del transmisor

   Nivel de batería
   	Rojo fijo	0-10%
   	Verde fijo	> 10%
   Estado
   	Apagado	No está vinculado con el receptor
   	Parpadea en verde rápidamente	Vinculando
   	Amarillo fijo	Cancelación de ruido activada

4. LED de estado del receptor

   Nivel de batería
   	Rojo fijo	0-10%
   Canal
   	Verde fijo	Mono/Pista de seguridad
   	Cian fijo	Estéreo
   	Parpadea en verde/cian lentamente *	Ningún dispositivo de grabación de audio vinculado
   Estado de enlace Bluetooth
   	Azul fijo	Vinculado con un dispositivo Bluetooth
   	Parpadea en azul lentamente	Ningún dispositivo Bluetooth vinculado
   Nivel de batería durante la carga**
   	Parpadea en verde/azul lentamente	0-25%
   	Parpadea en verde/azul dos veces	26-50%
   	Parpadea en verde/azul tres veces	51-75%
   	Parpadea en verde/azul cuatro veces	76-100%
   	Apagado	Completamente cargado
   Actualización del firmware
   	Amarillo fijo	Firmware actualizándose

   * El color de la luz depende del canal actual utilizado. Tome la luz verde como ejemplo.
   ** El color de la luz depende del modo de trabajo. Tome la luz verde como ejemplo.

5. Conector de salida de audio de 3,5 mm
   Para la salida de audio a una cámara.
6. Botón de enlace
   Mantenga pulsado durante dos segundos para iniciar el enlace. Pulse dos veces para cambiar entre Mono y Estéreo.
7. Puerto de expansión
   Se utiliza para conectar al adaptador de teléfono.
8. Puerto de datos (USB-C)
9. Clip

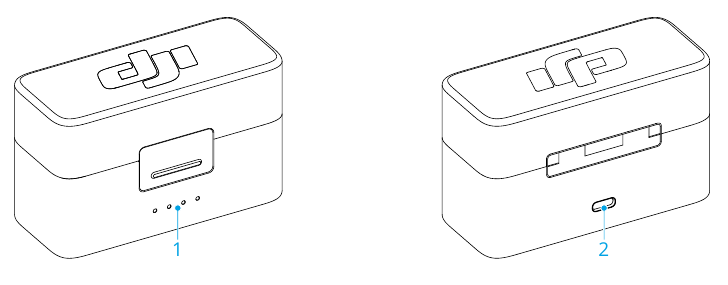

Estuche de carga

1. LED de nivel de batería
   LED está encendido
   El LED está parpadeando
   El LED está apagado

   Nivel de batería durante la carga (los LED parpadean en secuencia)
   	76%-99%
   	51%-75%
   	26%-50%
   	≤25%
   	Completamente cargado
   Nivel de batería
   	76%-100%
   	51%-75%
   	26%-50%
   	10%-25%
   	< 10%

2. Puerto de carga (USB-C)

• Cargue completamente la batería al menos una vez cada tres meses para mantener la salud de la batería. Si la batería no se utiliza durante un período prolongado, el rendimiento de la batería puede verse afectado o incluso puede causar daños permanentes en la batería.

Uso del producto

Carga

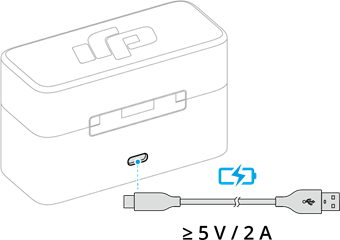

Carga con el estuche de carga
Coloca los transmisores y el receptor en el estuche de carga para empezar a cargarlos simultáneamente. Si el estuche de carga se queda sin batería, utiliza el cable USB-C incluido para cargarlo. El transmisor y el receptor se encenderán automáticamente una vez que se retiren del estuche de carga.

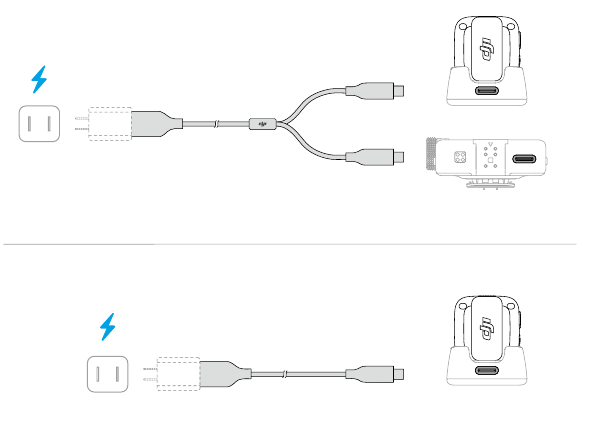

Carga con la base de carga
Si el combo adquirido no incluye un estuche de carga, conecta el transmisor a la base de carga y utiliza el cable de carga incluido para cargar el transmisor y el receptor.

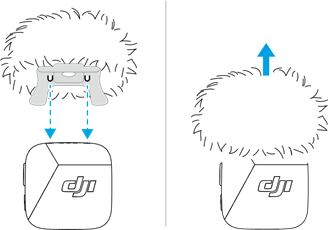

Instalación del paravientos

En entornos exteriores o con viento, utiliza el paravientos para reducir el ruido del viento y mejorar la calidad de audio.

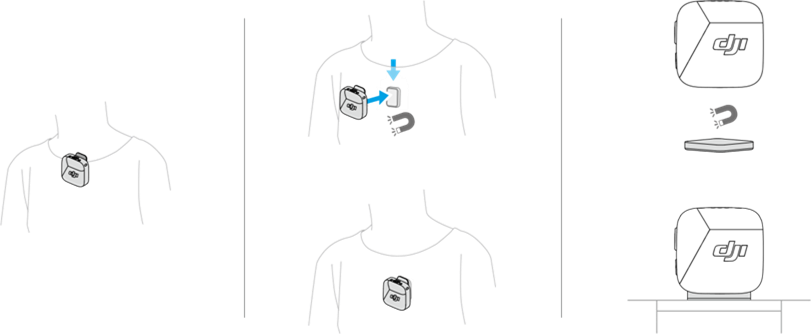

Cómo llevar el transmisor

El transmisor se puede sujetar a la ropa utilizando el clip o el imán, o se puede colocar sobre una superficie estable utilizando el imán.

Enlace del transmisor y el receptor

Antes del primer uso, consulta Actualización del firmware para actualizar el dispositivo a la última versión de firmware. El transmisor y el receptor de los combos están enlazados de forma predeterminada. Sigue los pasos que se indican a continuación para enlazar el transmisor y el receptor si se desenlazan.

Enlace a través del estuche de carga
Coloca los transmisores y el receptor en el estuche de carga para enlazarlos automáticamente.

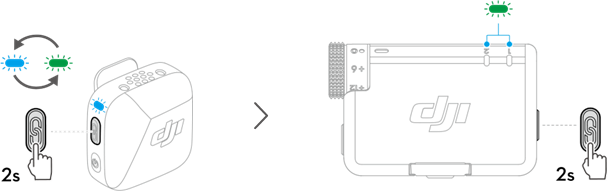

Enlace manual

1. Mantén pulsado el botón de enlace del transmisor durante dos segundos hasta que el LED de estado del sistema parpadee en azul y verde alternativamente.
2. Mantén pulsado el botón de enlace del receptor durante dos segundos hasta que el LED de estado del transmisor en la parte frontal del receptor parpadee en verde rápidamente, lo que indica que el dispositivo está en estado de enlace. Los LED de estado se volverán de color verde fijo después de que el enlace se haya realizado correctamente.

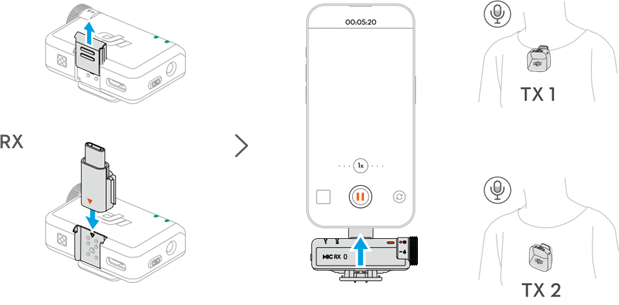

Uso con un teléfono

Instala el receptor (RX) en el teléfono utilizando el adaptador, luego engancha o sujeta magnéticamente el transmisor (TX) al cuello. El transmisor puede entonces capturar audio para el teléfono.

• Pulsa el botón de enlace del transmisor para iniciar y detener la grabación.
• Para filmaciones extensas o transmisiones en directo, se recomienda utilizar el adaptador para conectar el receptor al teléfono. Después de la instalación, al utilizar el cable de carga para cargar el receptor, el teléfono se puede cargar simultáneamente.
• El adaptador Lightning se vende por separado.

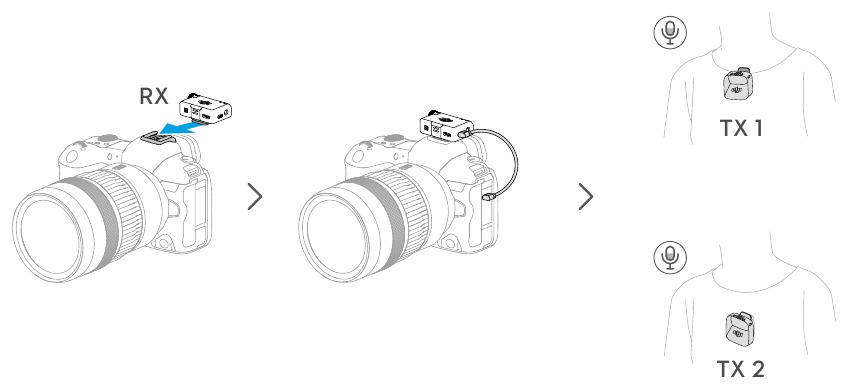

Uso con una cámara

Monta el receptor en la cámara utilizando el clip y conecta el cable de audio. El transmisor capturará entonces el audio para la cámara.

• Después de la instalación y la conexión, visitahttps://www.dji.com/mic-mini/downloads y consulta las Instrucciones sobre la ganancia recomendada para la configuración de la cámara para reducir la ganancia de la cámara y evitar el recorte de audio.
• Después de ajustar la ganancia de la cámara, se recomienda aumentar la ganancia del receptor para obtener una mejor calidad de audio.

Uso con un ordenador

Conecta el receptor al ordenador utilizando el cable de carga o el adaptador incluido, y configura las opciones de entrada de audio en el ordenador. El transmisor puede entonces utilizarse como un micrófono externo.

Transmisor conectado directamente a dispositivos de filmación

El transmisor puede conectarse a teléfonos o dispositivos de filmación de DJI a través de Bluetooth.

Conexión a un teléfono

1. Cuando el transmisor esté encendido, mantén pulsado el botón de enlace del transmisor durante dos segundos hasta que el LED de estado del sistema parpadee en azul y verde alternativamente.
2. Activa el Bluetooth en el teléfono y selecciona DJI Mic Mini-XXXXXX entre los dispositivos Bluetooth buscados para conectarte. La conexión se realiza correctamente cuando el LED de estado del transmisor está en azul fijo.
   El transmisor funcionará entonces como un dispositivo de entrada de audio y podrá utilizarse con aplicaciones de grabación o transmisión en directo de terceros.

Conexión a dispositivos de filmación de DJI
Entra en la interfaz de configuración del sistema de tu dispositivo de filmación de DJI. Toca Micrófono inalámbrico y sigue las instrucciones que aparecen en pantalla para completar la conexión. La conexión se realiza correctamente cuando el LED de estado del transmisor está en azul fijo.
Pulsa el botón de enlace del transmisor para iniciar y detener la grabación en el dispositivo de filmación. Toca Micrófono inalámbrico para configurar los ajustes relacionados con el audio para el transmisor.

Actualización del firmware y ajuste de parámetros

Después de conectar el micrófono a la aplicación DJI Mimo, puedes actualizar el firmware o ajustar la configuración de los parámetros utilizando tu teléfono.

Conexión a la aplicación DJI Mimo

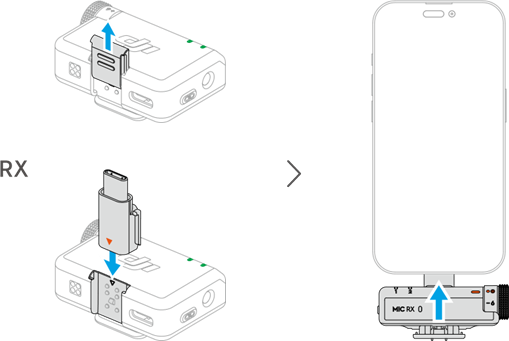

Conexión a través del adaptador

• Asegúrate de que el transmisor y el receptor están enlazados.

Conexión a través de Bluetooth
Conexión del transmisor

1. Consulta Conexión a un teléfono para conectar el transmisor a un teléfono a través de Bluetooth.
2. Abre la aplicación DJI Mimo para buscar automáticamente los dispositivos disponibles cercanos. Toca para conectarte una vez que se descubra el transmisor. Después de una conexión exitosa, la aplicación entrará automáticamente en la interfaz de configuración del dispositivo.

Conexión del receptor

1. Cuando el receptor esté apagado, mantén pulsado el botón de encendido durante seis segundos. El LED de estado del sistema en el receptor parpadeará en verde y luego parpadeará en azul lentamente, lo que indica que el receptor está listo para ser conectado.
2. Abre la aplicación DJI Mimo para buscar automáticamente los dispositivos disponibles cercanos. Toca para conectarte una vez que se descubra el receptor. Después de una conexión exitosa, la aplicación entrará automáticamente en la interfaz de configuración del dispositivo.

Actualización del firmware

Toca Acerca de los dispositivos en la interfaz de configuración del dispositivo de la aplicación DJI Mimo para ver el nombre del dispositivo, el código SN y la versión del firmware. Toca la versión del firmware para descargar e instalar la última versión.

• Al actualizar el firmware en un dispositivo iOS, desconecta el adaptador y luego conecta el transmisor y el receptor a la aplicación DJI Mimo por Bluetooth por separado.

Ajuste de parámetros

En la interfaz de configuración del dispositivo de la aplicación DJI Mimo, puedes ver los dispositivos conectados y el estado de su batería o ajustar los parámetros.

• Cuando el LED de estado del transmisor está desactivado, pulsa cualquier botón para encenderlo.

Especificaciones

Visita el siguiente sitio web para obtener las especificaciones. https://www.dji.com/mic-mini/specs

Información posventa

Visita https://www.dji.com/support para obtener más información sobre las políticas de servicio posventa, los servicios de reparación y el soporte técnico.
