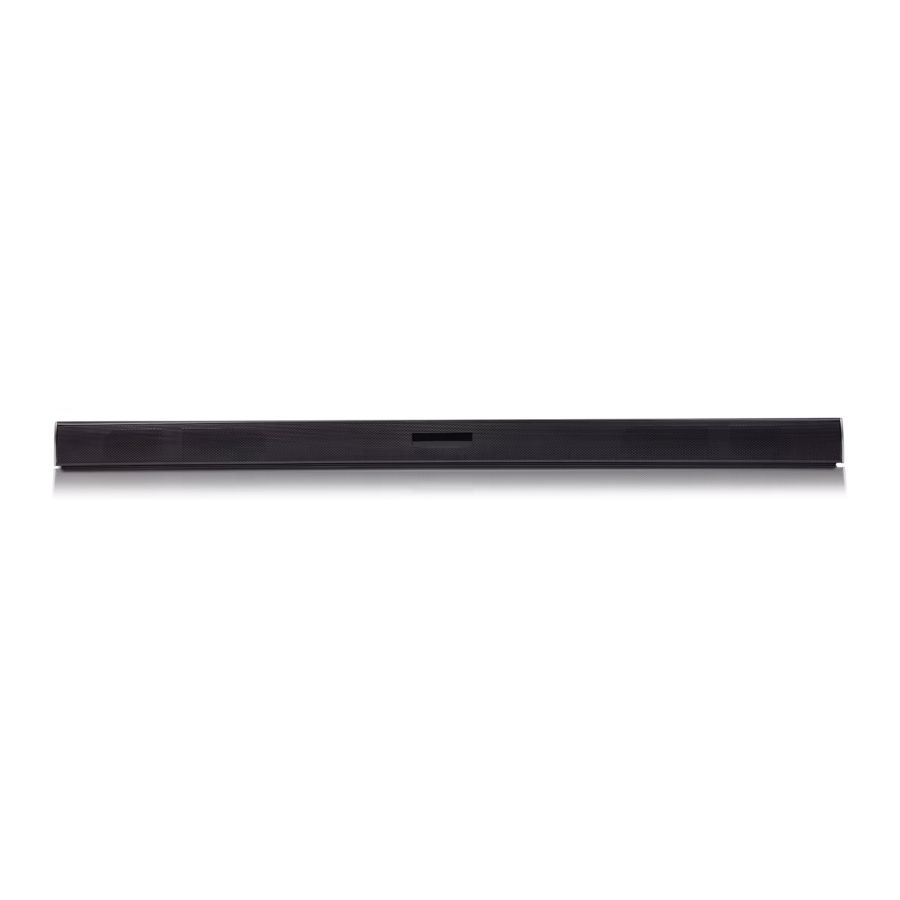

Manual de LG SH4, SHC4

www.lg.com

Panel frontal

Los botones están situados en el panel trasero.

Espera / Encendido

Selecciona la función

Ajusta el volumen

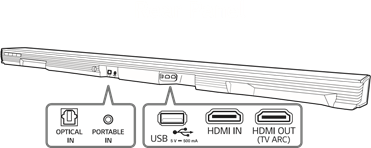

Panel trasero

OPTICAL IN Conectar a un dispositivo óptico

PORTABLE IN Conectar a un dispositivo portátil

USB port Conectar a un dispositivo USB

HDMI IN Conectar a la salida HDMI de un dispositivo

HDMI OUT (TV ARC) Conectar a un televisor Coloque el subwoofer inalámbrico cerca del altavoz y siga los pasos que se indican a continuación.

Conexión del subwoofer

1. Conecte el cable de alimentación del subwoofer inalámbrico a la toma de corriente.
2. Encienda la unidad principal.:
   La barra de sonido y el subwoofer inalámbrico se conectarán automáticamente. El LED verde del subwoofer se encenderá.

Conexión manual del subwoofer

1. Reiniciar el subwoofer
   Si el LED verde del subwoofer parpadea rápidamente, omita este paso y vaya a

• Mantenga pulsado el botón Pairing (Emparejamiento) durante 5 segundos.
• El LED se ilumina alternativamente en rojo y verde.
• Desenchufe el cable de alimentación. Una vez que el LED se apague por completo, vuelva a enchufar el cable de alimentación.

Una vez completado el reinicio, el LED verde del subwoofer parpadea rápidamente.

2. Reiniciar la barra de sonido

• Ajuste el volumen al mínimo hasta que el LED rojo de la barra de sonido se encienda durante un rato.
• Mantenga pulsado el botón (Mute (Silencio)) del mando a distancia durante 3 segundos.
• El LED rojo de la barra de sonido parpadea rápidamente.
• Apague y encienda la barra de sonido mientras el LED verde del subwoofer parpadea.

Una vez completada la conexión, podrá ver el LED verde en el subwoofer.

Mantenga la barra de sonido y el subwoofer alejados de lo siguiente (p. ej., enrutador inalámbrico, horno microondas, etc.) a más de 1 m (3,3 pies) para evitar interferencias inalámbricas.

Conexión de TV

Conecte el altavoz y el televisor mediante Optical () o HDMI ARC ().

Conexión óptica

1. Conecte el altavoz al televisor mediante un cable óptico.
2. Configure [External Speaker (Optical)] (Altavoz externo (óptico)) en el menú de configuración de su televisor.


Conexión HDMI(ARC)

1. Conecte el altavoz al televisor mediante un cable HDMI.
2. Configure [External Speaker (HDMI ARC)] (Altavoz externo (HDMI ARC)) en el menú de configuración de su televisor.

   La conexión HDMI no está disponible si su televisor no es compatible con HDMI ARC.

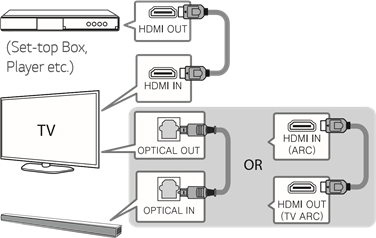

Conexión de dispositivo adicional

1. Conéctese al dispositivo externo de la siguiente manera.

2. Configure la fuente de entrada pulsando F en el mando a distancia o en la unidad repetidamente.

Mando a distancia

ASC/STANDARD/CINEMA: Selecciona un modo de efecto de sonido.

NIGHT ON/OFF: Baja el volumen por la noche.

WOOFER LEVEL +/-: Sincroniza el audio y el vídeo.

AUTO POWER ON/OFF: Se enciende automáticamente mediante una fuente de entrada.

Sustitución de la batería

Información adicional

Especificación

Consumo de energía	22 W
	Espera en red: 0,5 W (si todos los puertos de red están activados).
Adaptador de CA	Modelo: DA-38A25 y Fabricante: Asian Power Devices Inc. Entrada: 100 - 240 V ~ 50 - 60 Hz 1.2 A Salida: 25 V 0 1.52 A
Dimensiones (An. x Al. x Pr.)	Aprox. 890 mm x 53 mm x 85 mm (35,0 pulgadas x 2,1 pulgadas x 3,3 pulgadas), Sin pie
Peso neto	Aprox. 2,34 kg (5,2 lb)
Suministro de energía del bus (USB)	5 V 500 mA
Amplificador (Potencia de salida RMS total)	300 W

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Cómo desconectar la conexión de red inalámbrica o el dispositivo inalámbrico
Configure la función AUTO POWER ON/OFF (ENCENDIDO/APAGADO AUTOMÁTICO) en off (apagado) y apague la unidad.

Este producto contiene sustancias químicas reconocidas por el estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Lávese las manos después de manipularlo.

Declaración de exposición a la radiación RF de la FCC:
Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este transmisor no debe ubicarse ni funcionar junto con ninguna otra antena o transmisor.

Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm (7,8 pulgadas) entre la antena y su cuerpo. Los usuarios deben seguir las instrucciones de funcionamiento específicas para garantizar el cumplimiento de la exposición a la radiofrecuencia.

Requisitos de interferencia de radiofrecuencia de la FCC:
Los radares de alta potencia están asignados como usuarios principales de las bandas de 5,25 a 5,35 GHz y de 5,65 a 5,85 GHz. Estas estaciones de radar pueden causar interferencias y/o dañar este dispositivo. Este dispositivo no puede ubicarse junto con ningún otro transmisor.

Parte responsable:
LG Electronics USA, Inc. 1000 Sylvan Ave
Englewood Cliffs, NJ 07632
Tel: 1-800-243-0000
