Manual solar de SRL
Introducción
Una vez completada, la tapa y el conjunto solar están listos para enchufarse a varios activos y también tienen el potencial de conectarse a una variedad de baterías. El objetivo de este documento es ayudar a la configuración exitosa del regulador solar que se encuentra dentro de la caja solar.
Esta configuración se puede lograr a través del acceso remoto mediante un dispositivo inteligente a través de la conexión Bluetooth. El nombre de Bluetooth del regulador debe coincidir con el número de activo asignado al conjunto de la tapa solar.
Conexión y configuración del dispositivo
Asegúrese de que inicialmente solo un panel solar esté encendido para la conexión y configuración antes de encender el siguiente. Esto le permitirá configurar el regulador solar correcto y su número de flota asociado.
Descargue Victron Connect que tiene este símbolo.
Asegúrese de que su Bluetooth esté encendido y abra la aplicación, busque Device list (lista de dispositivos) – Local – busque SmartSolar ***** MPPT 75/10.
Seleccione el equipo que desea configurar y espere mientras se conecta. Introduzca el PIN predeterminado: 000000 y espere nuevamente mientras se conecta aún más.
Si aparece un mensaje para actualizar el firmware, haga clic en sí.

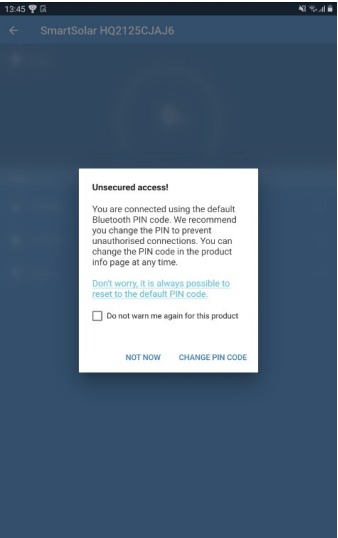

A continuación, encontrará este mensaje que le da la oportunidad de cambiar el código PIN de los dispositivos.
Seleccione Change Pin Code (Cambiar código PIN) y cámbielo por el número de flota proporcionado al conjunto solar: todos los dígitos del número de flota que comiencen con un 0, ya que debe ser un número PIN de 6 dígitos.

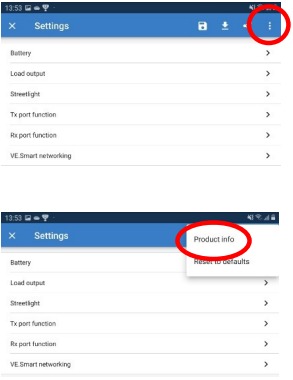

Seleccione settings (ajustes) en la parte superior derecha de la pantalla, seguido de los 3 puntos en línea en la parte superior derecha, seguido de Product info (información del producto).

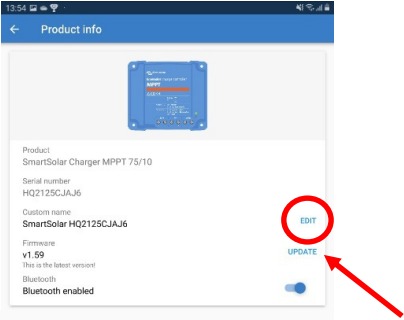

En Product info (información del producto), el nombre personalizado superior debe cambiarse haciendo clic en edit (editar).
Cambie el nombre de este dispositivo para que coincida con el número de flota proporcionado al conjunto solar, incluidas las letras y los números.

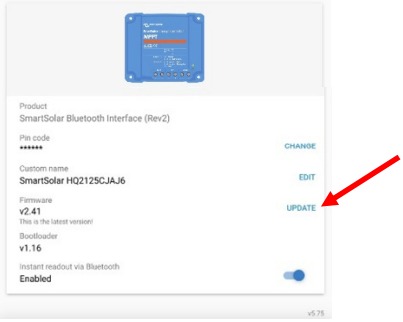

Mientras está en esta página, es una buena práctica seleccionar ambas actualizaciones para asegurarse de que todo el firmware esté actualizado.

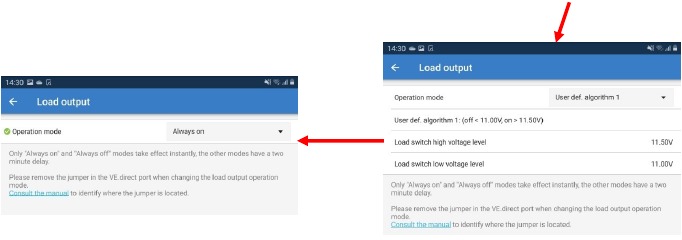

Seleccione Load Output (Salida de carga) y asegúrese de que Operation mode (Modo de operación) también esté seleccionado en Always on (Siempre encendido).
Una vez completado, vuelva a la página de settings (ajustes).
El paso final es ingresar toda la información de la batería para garantizar una carga optimizada de la batería.

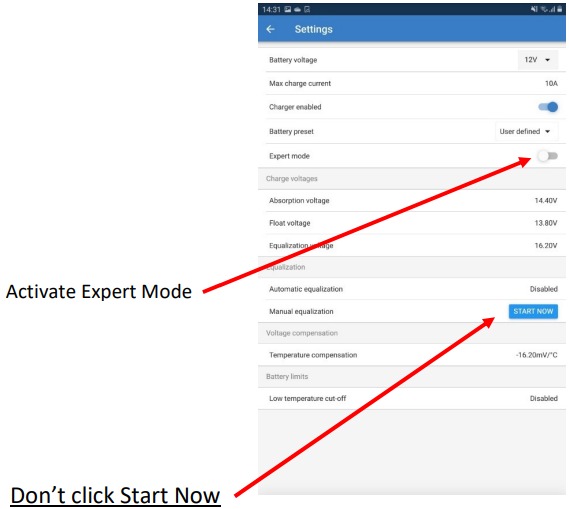

Seleccione Battery (Batería) para revelar la siguiente lista:
Utilice la siguiente tabla para completar esta página de acuerdo con la batería que se esté utilizando con este sistema.
| Batería Yellow Top SRL | AGM 12/100 | |
| Max Charge Current -? (¿Corriente de carga máxima?) | 10a | 10a |
| Charge Voltages (Voltajes de carga) | ||
| Absorption Voltage -? (¿Voltaje de absorción?) | 14.4-14.8V | 14.1-14.4V |
| Float Voltage -? (¿Voltaje de flotación?) | 13.5V | 13.5-13.8V |
| Equalization Voltage -? (¿Voltaje de ecualización?) | 16.V | 14.1-14.4V |
| Bulk | ||
| Re-bulk voltage offset -? (¿Desplazamiento del voltaje de re-bulk?) | 0.4V | 0.4V |
| Absorption (Absorción) | ||
| Absorption duration 0 (adaptive or fixed)? (¿Duración de la absorción 0 [adaptativa o fija]?) | adaptive | adaptive |
| Maximum absorption time -? (¿Tiempo máximo de absorción?) | 6 hrs | 8 hrs |
| Tail current -? (¿Corriente de cola?) | 2.0a | ≤ 3a |
| Equalization (Ecualización) | ||
| Equalization current percentage -? (¿Porcentaje de corriente de ecualización?) | 8% | 8% |
| Automatic equalization - (periodically / disabled)? (¿Ecualización automática: [periódicamente/deshabilitada]?) | disabled | 3 months |
| Equalization stop mode - (Auto / Fixed time)? (¿Modo de parada de ecualización: [Automático/Tiempo fijo]?) | Auto | Auto |
| Maximum equalization duration -? (¿Duración máxima de ecualización?) | 1h 0m | 1h 0m |
| Voltage compensation (Compensación de voltaje) | ||
| Temperature compensation -? (¿Compensación de temperatura?) | -16mV/°C | -25mV/°C |
| Battery Limits (Límites de la batería) | ||
| Low temperature cut-off - (enable / disable)? (¿Corte por baja temperatura: [habilitar/deshabilitar]?) | Disable | Disable |
Vuelva a la pantalla de inicio y guardará los datos automáticamente.
Finalmente, debe conectarse al dispositivo Global Link que está en la caja solar, esto se hace nuevamente a través de Bluetooth utilizando la aplicación Victron Connect con el PIN predeterminado 000000
Seleccione Change Pin Code (Cambiar código PIN) y cámbielo por el número de flota proporcionado al conjunto solar: todos los dígitos del número de flota que comiencen con un 0, ya que debe ser un número PIN de 6 dígitos.

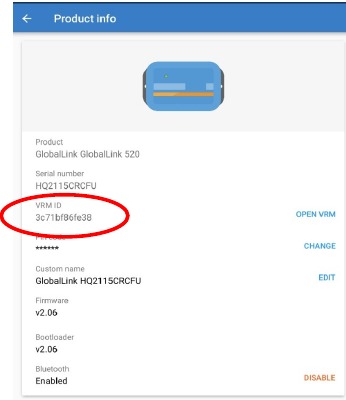

Navegue a través de settings (ajustes) y Product info (información del producto) para encontrar el VRM ID.
Este ID debe proporcionarse al personal técnico junto con el número de flota al que está asociado.
A veces, el enlace global puede tardar un tiempo en obtener la conexión y proporcionar un VRM ID.
Cambie el nombre de este dispositivo para que coincida con el número de flota proporcionado al conjunto solar, incluidas las letras y los números.
Asegúrese de que la etiqueta de advertencia correcta esté asegurada en el interior de la tapa solar de acuerdo con la configuración de los detalles de la batería: batería Yellow Top SRL/AGM.
La configuración ya está completa
