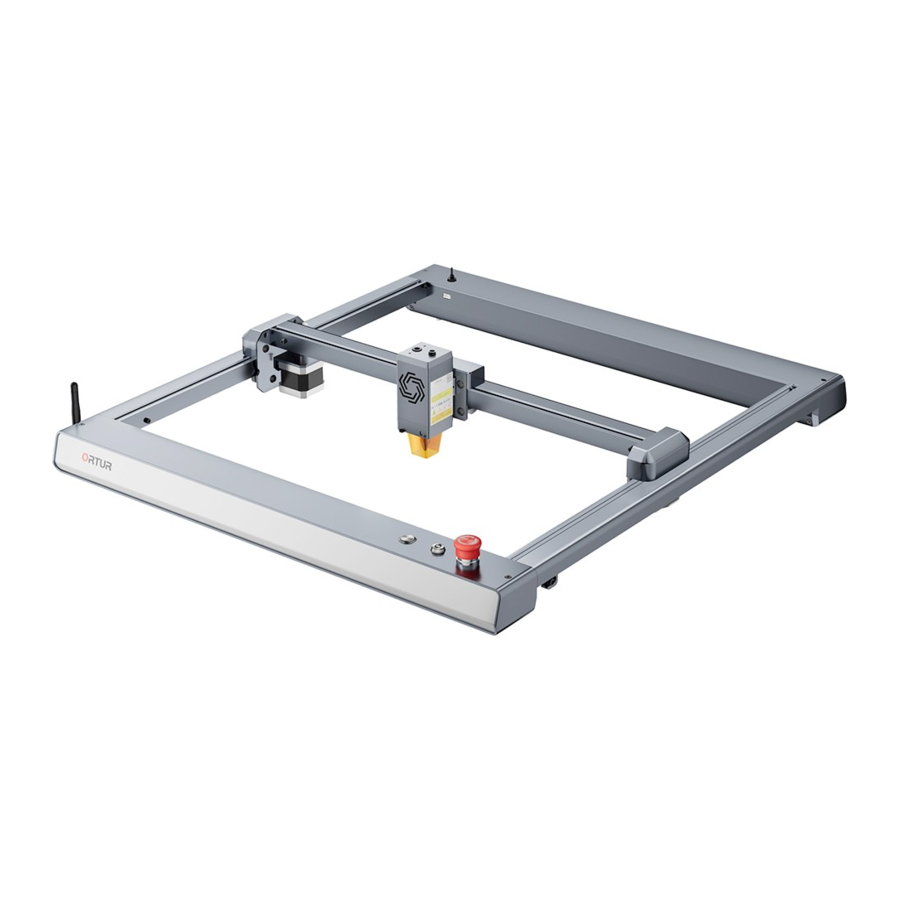

Manual de Ortur Laser Master 3

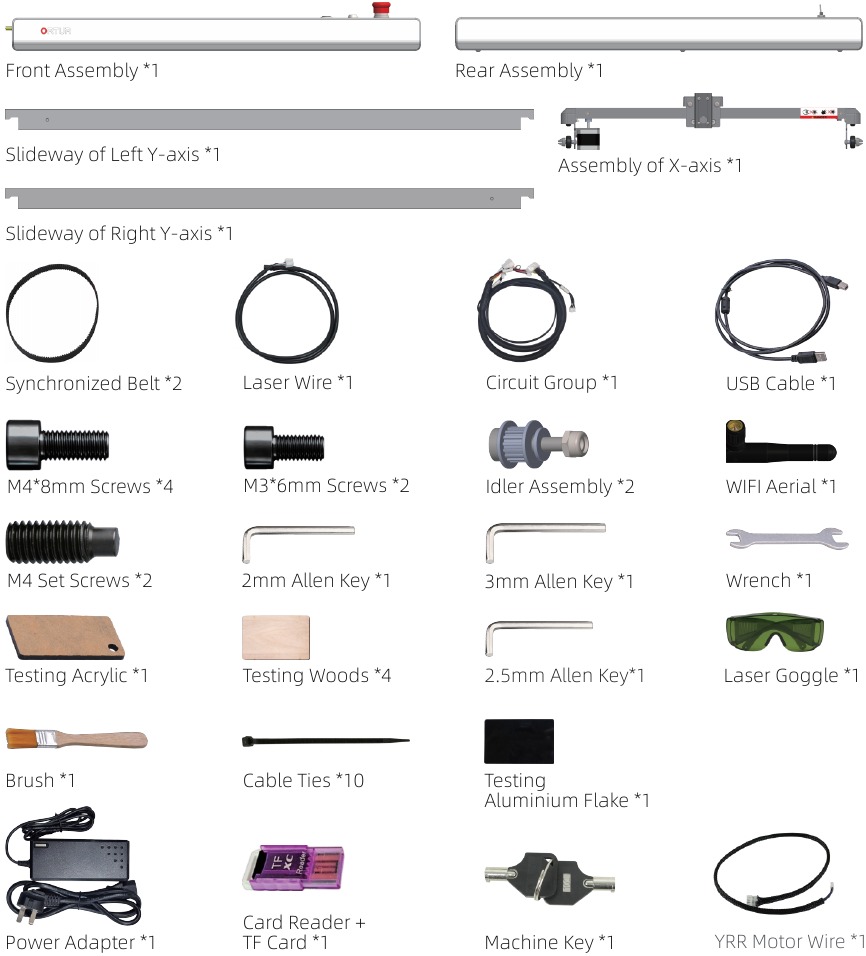

Partes del fuselaje

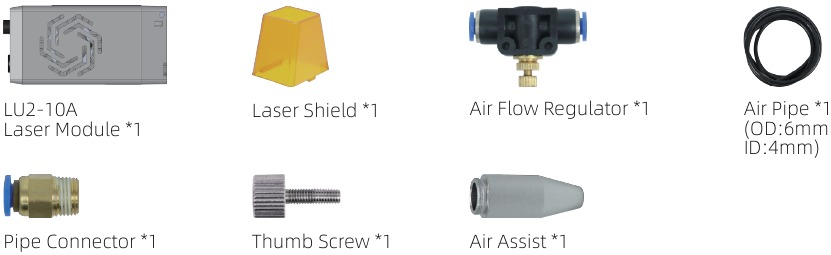

Módulo láser

Montar la máquina

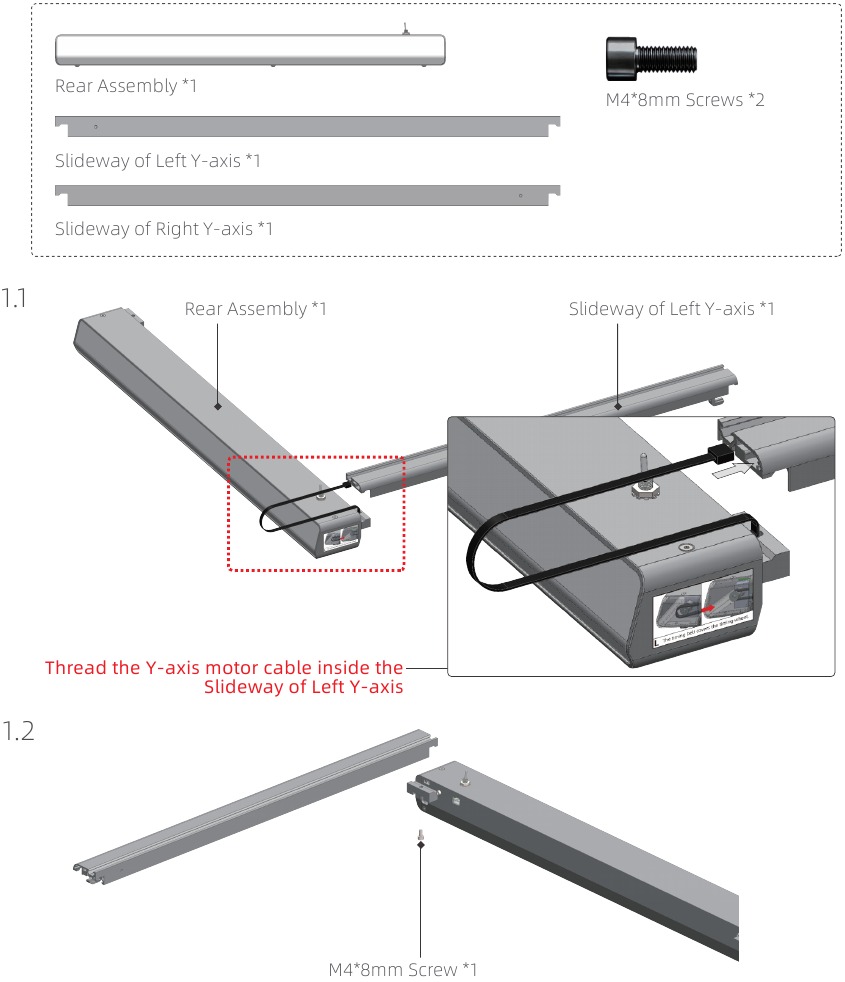

1. Necesita tener preparadas las siguientes piezas

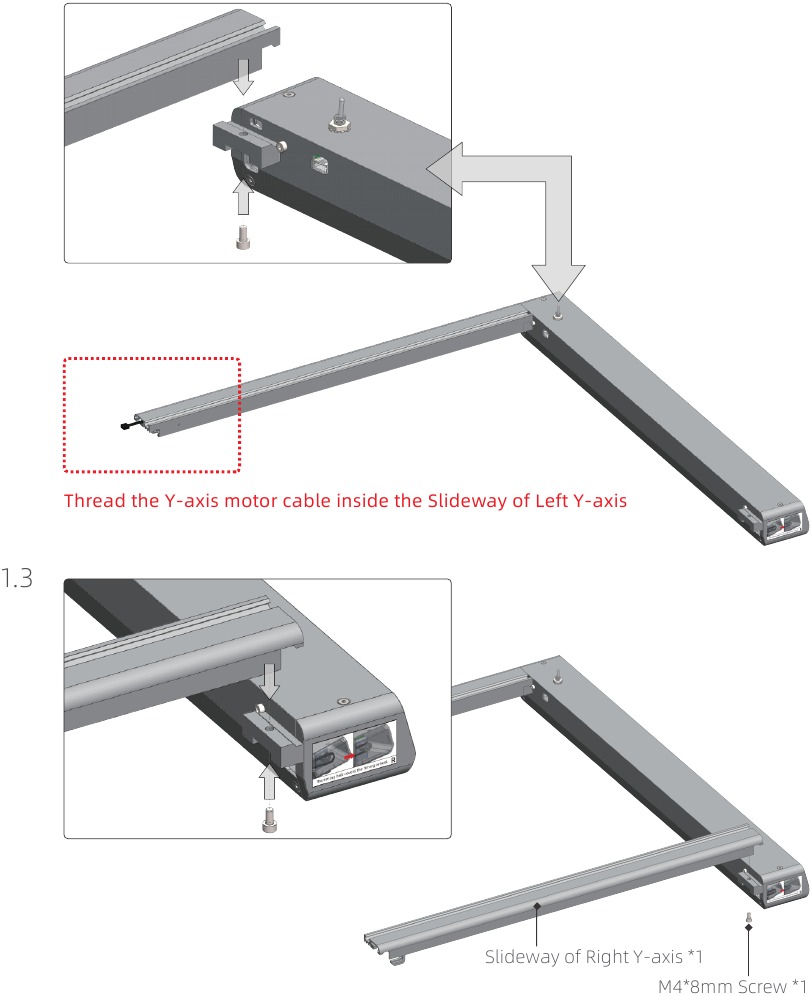

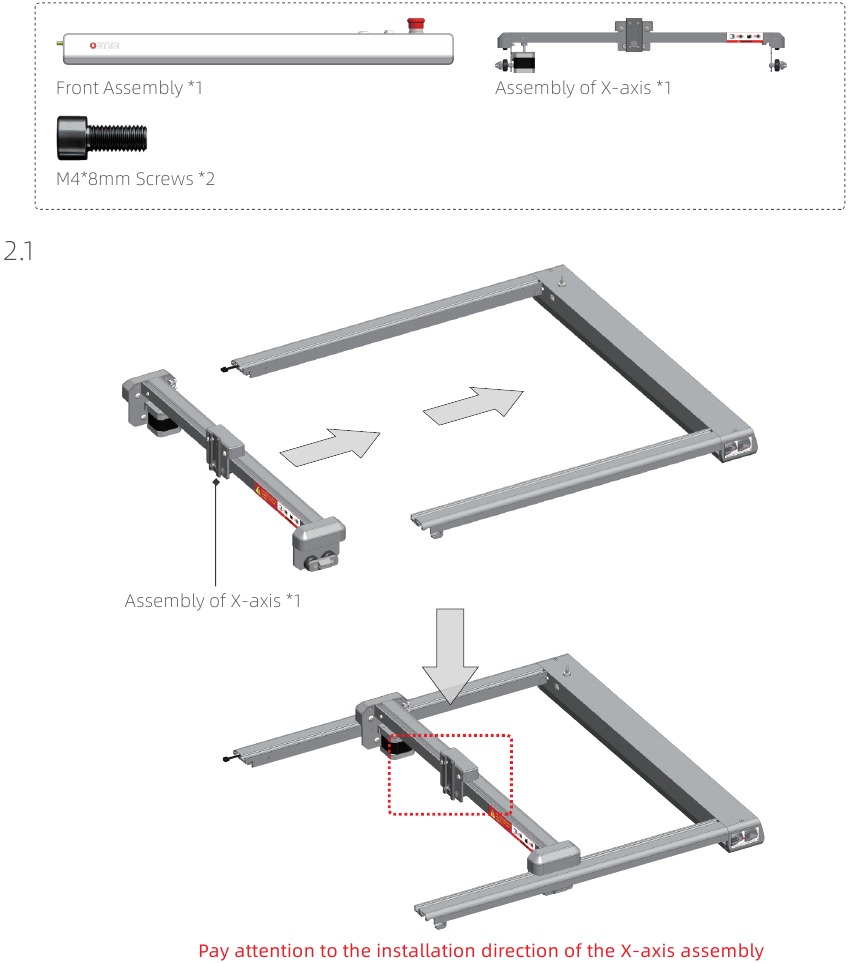

2. Necesita tener preparadas las siguientes piezas

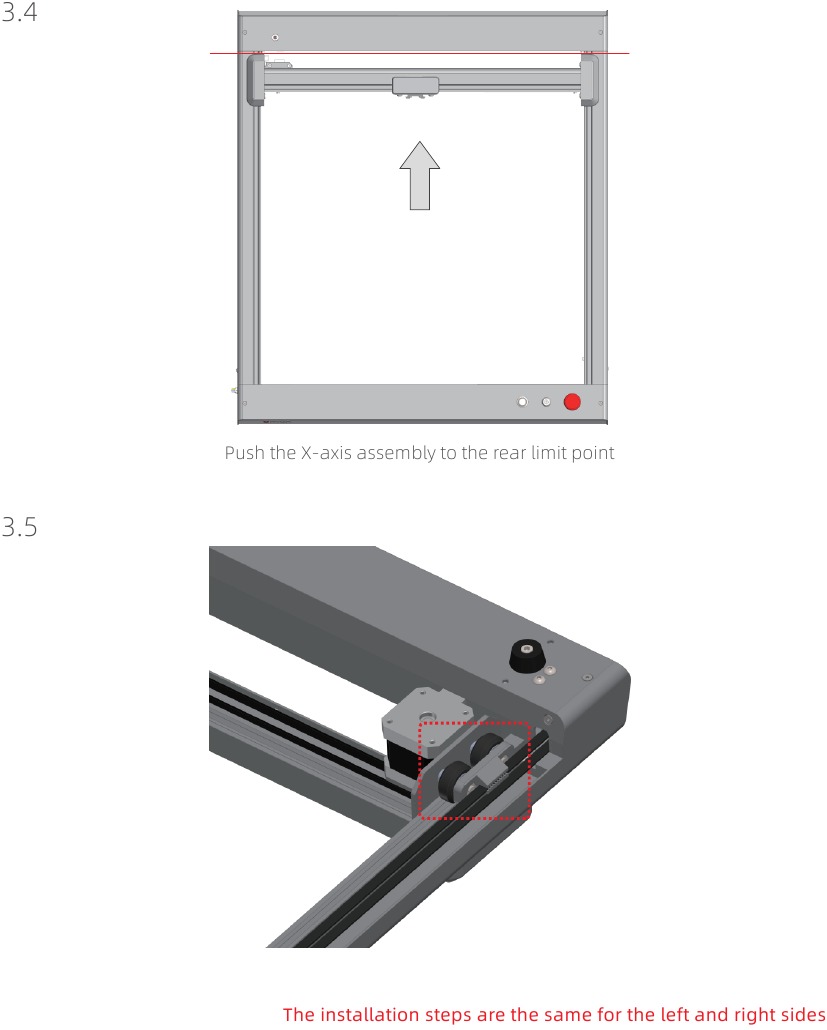

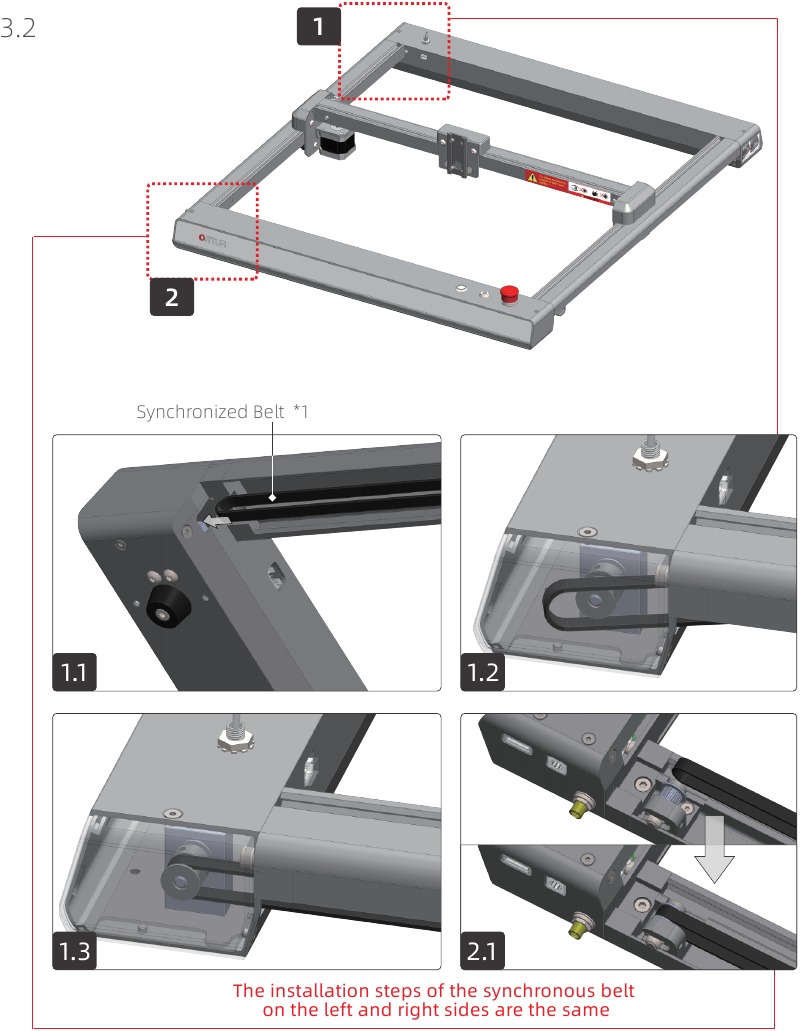

3. Necesita tener preparadas las siguientes piezas

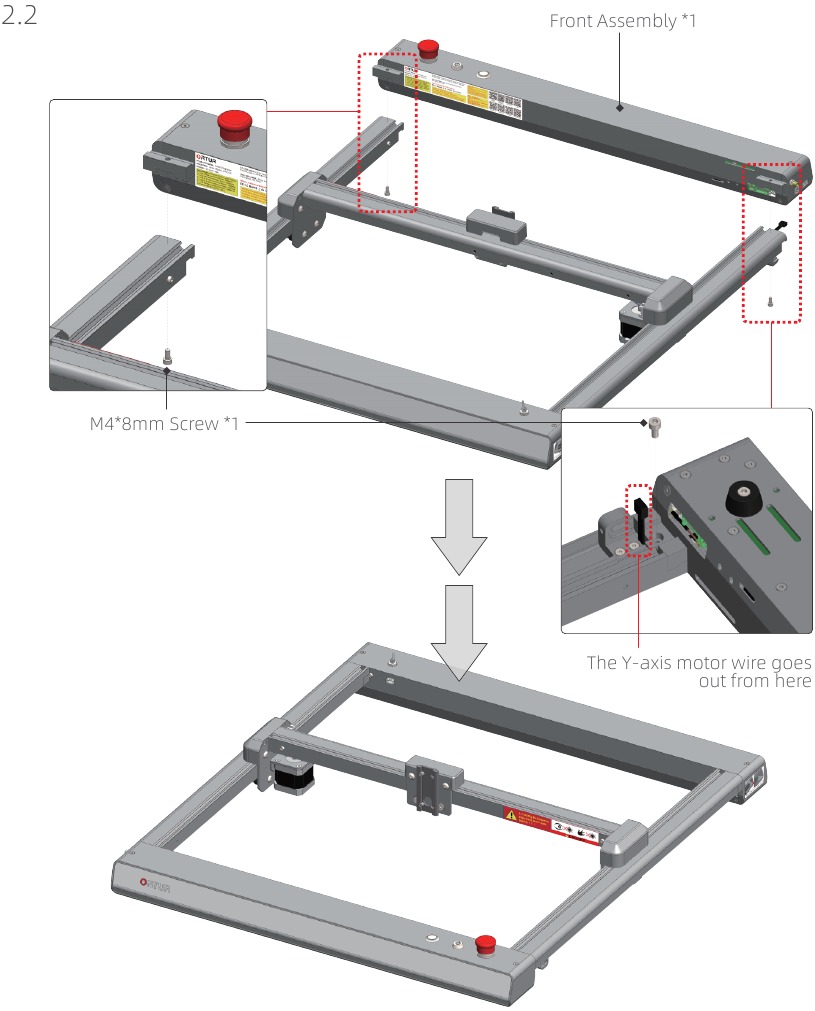

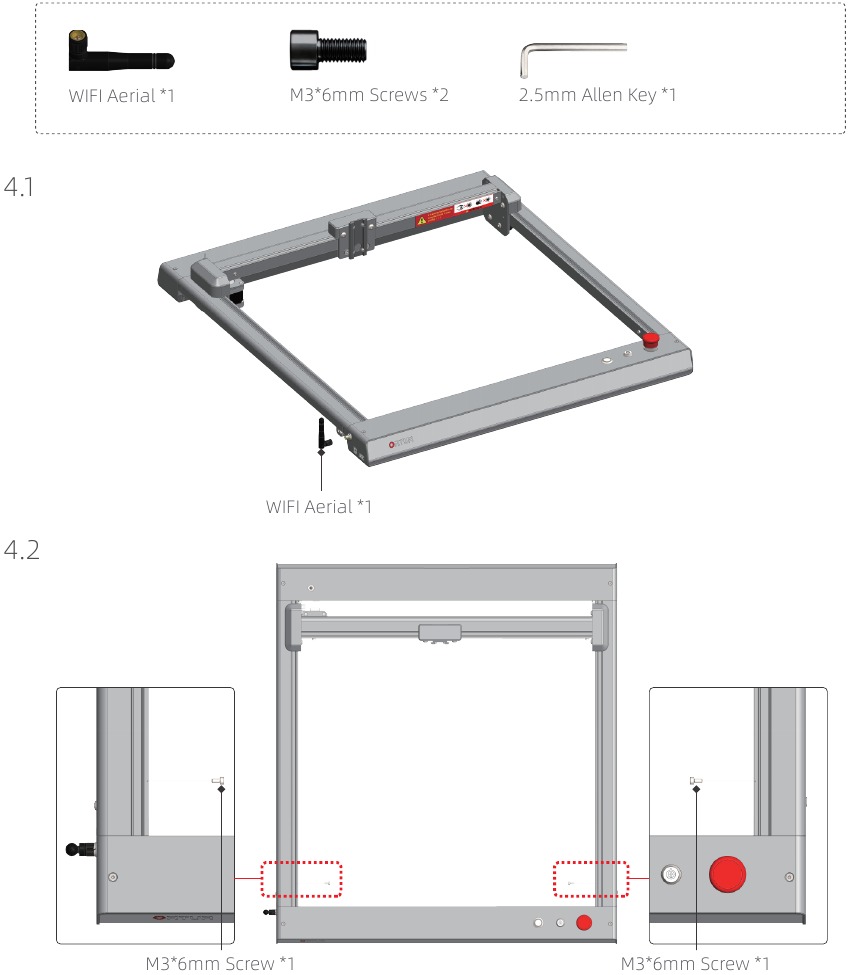

4. Necesita tener preparadas las siguientes piezas

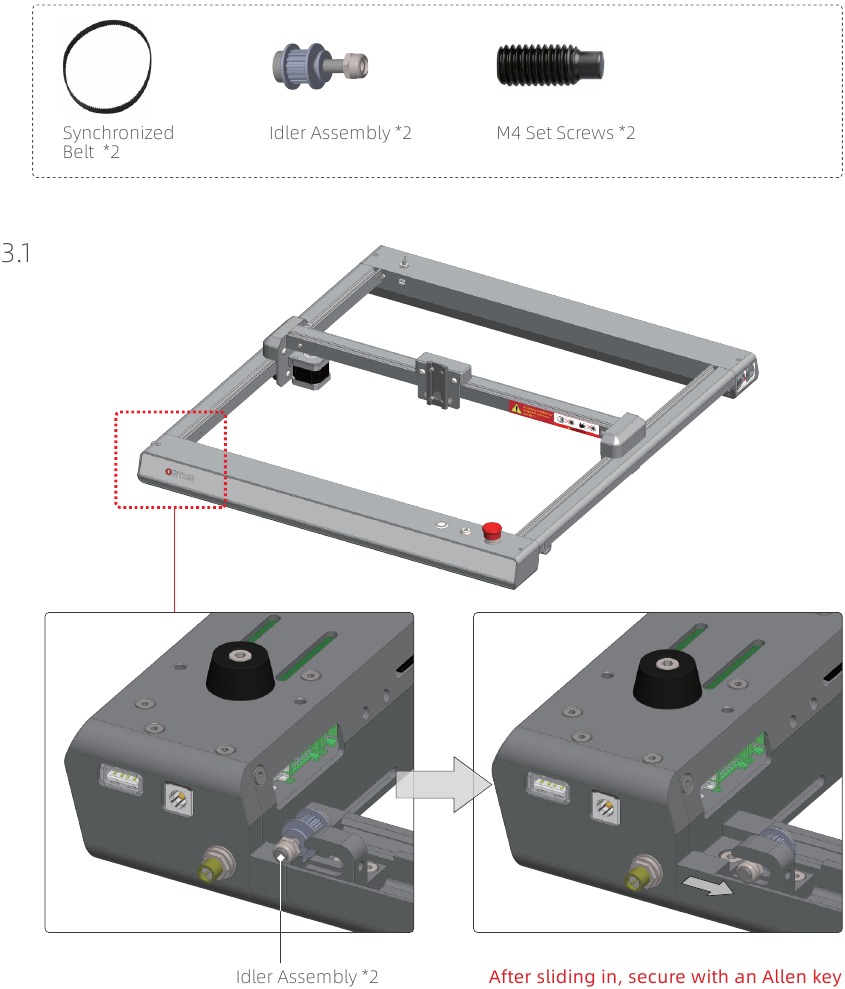

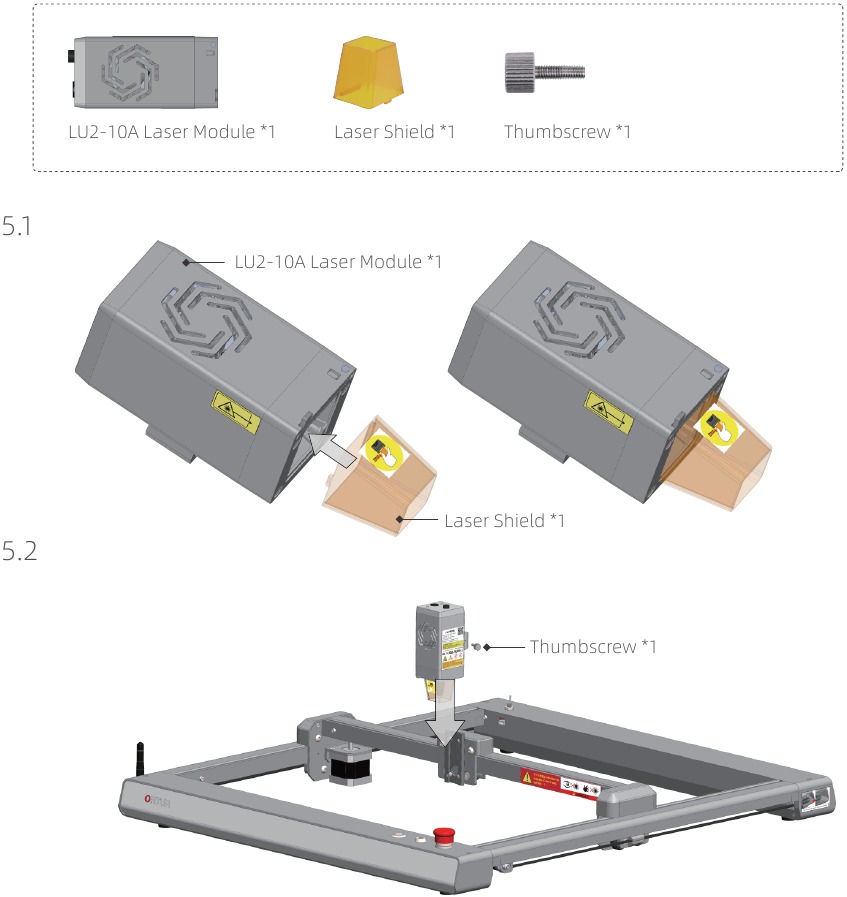

5. Necesita tener preparadas las siguientes piezas

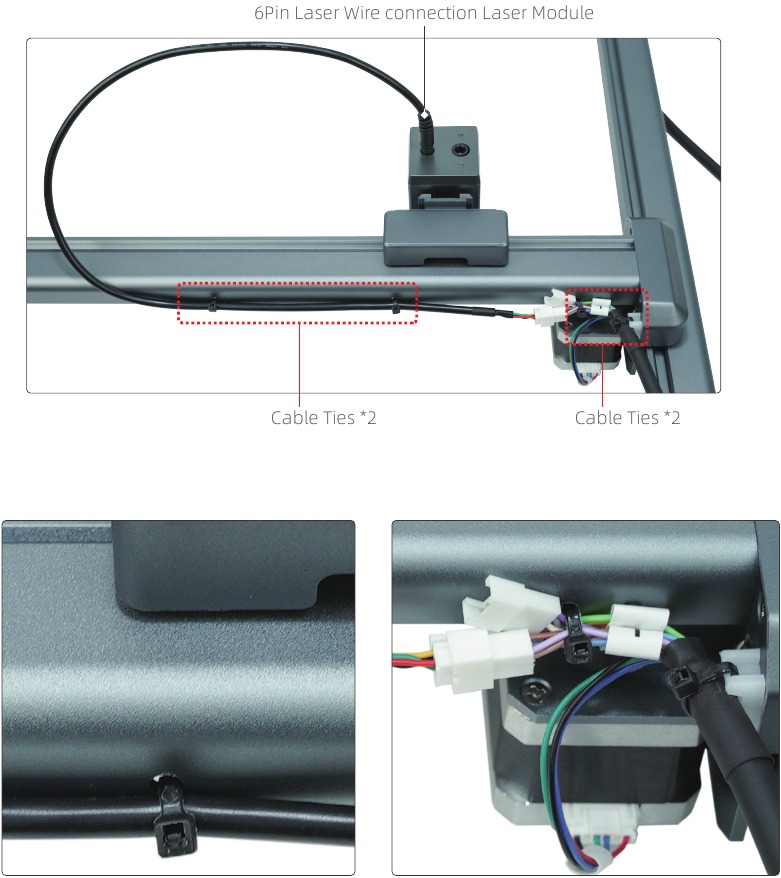

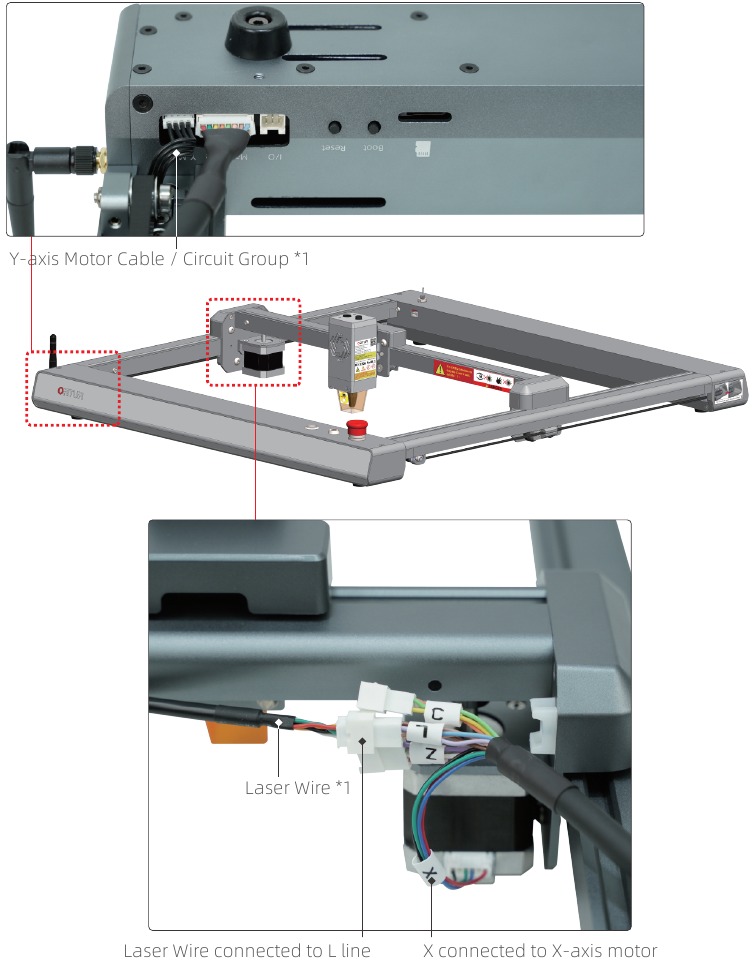

Conectar el cable

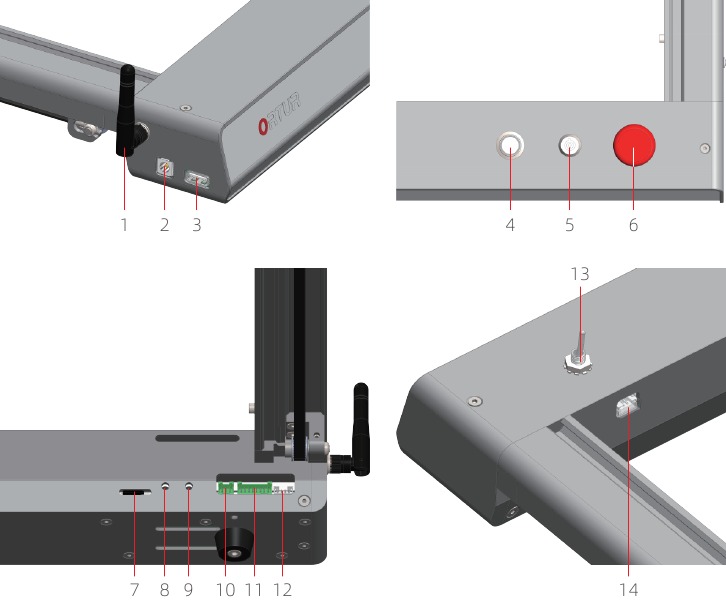

Descripción del puerto

1. Antena WIFI
2. Entrada de alimentación
3. Puerto USB
4. Botón de encendido principal (luz de estado)
5. Interruptor de llave
6. Botón de parada de emergencia
7. Tarjeta TF
8. Botón de actualización (para actualizar el firmware)
9. Botón de reinicio
10. Puertos de entrada y salida
11. Interfaz del arnés
12. Interfaz del motor del eje Y
13. Interruptor de transferencia YRR
14. Puerto de cable del motor YRR

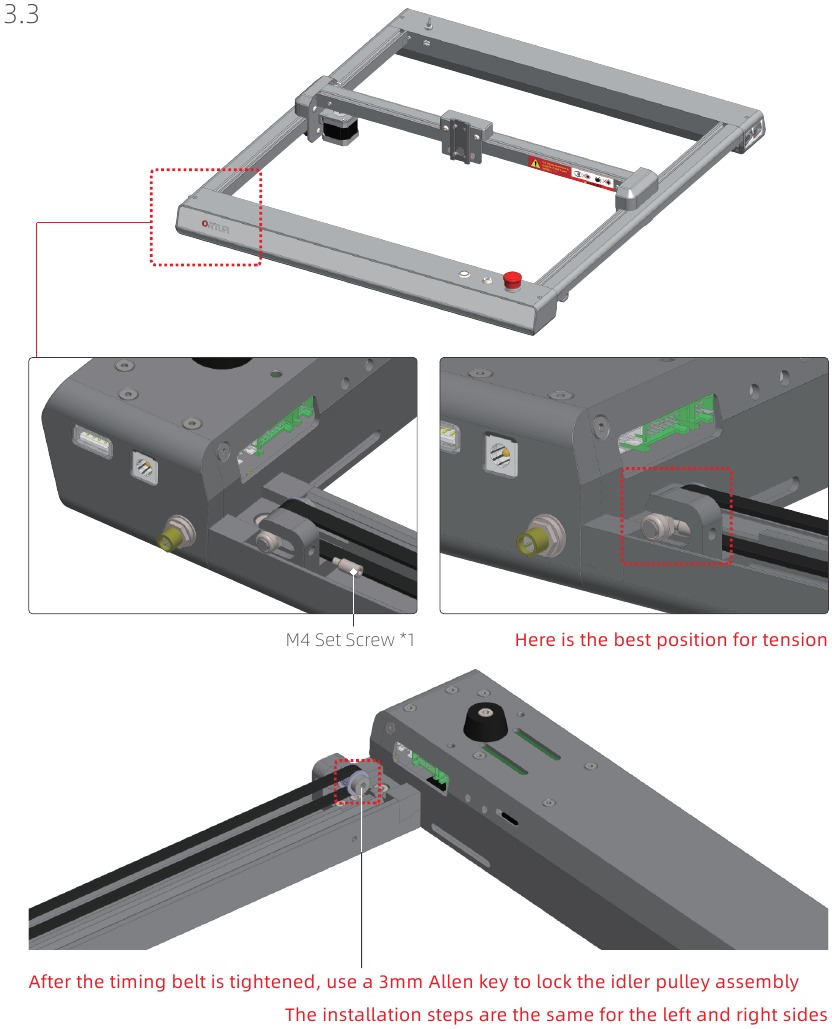

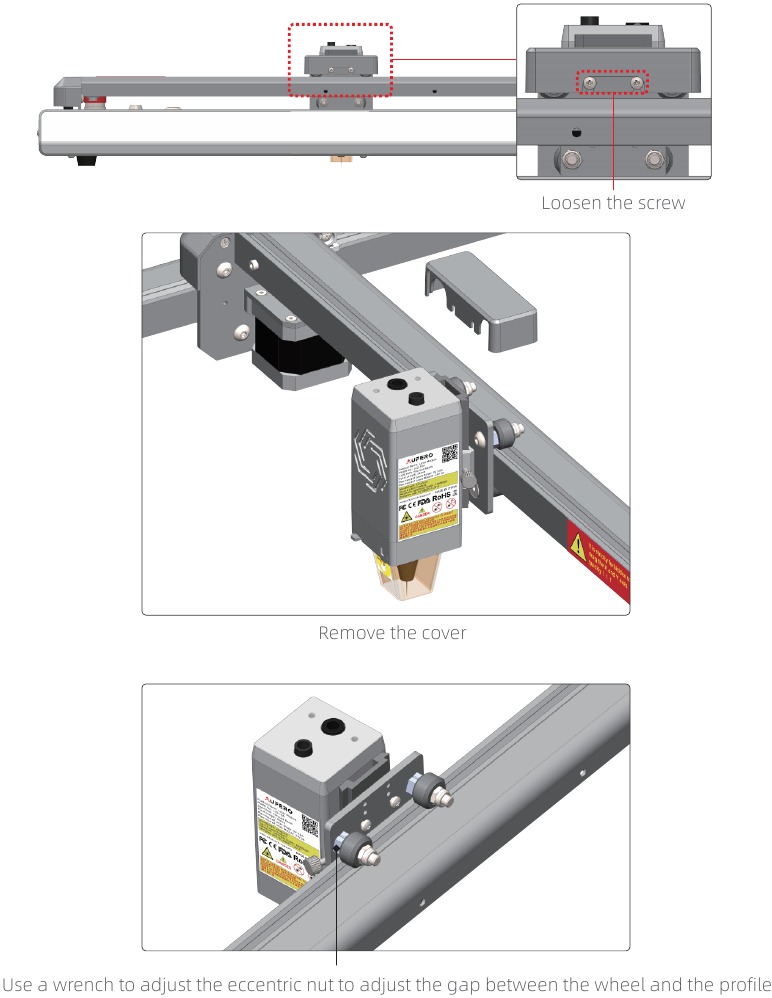

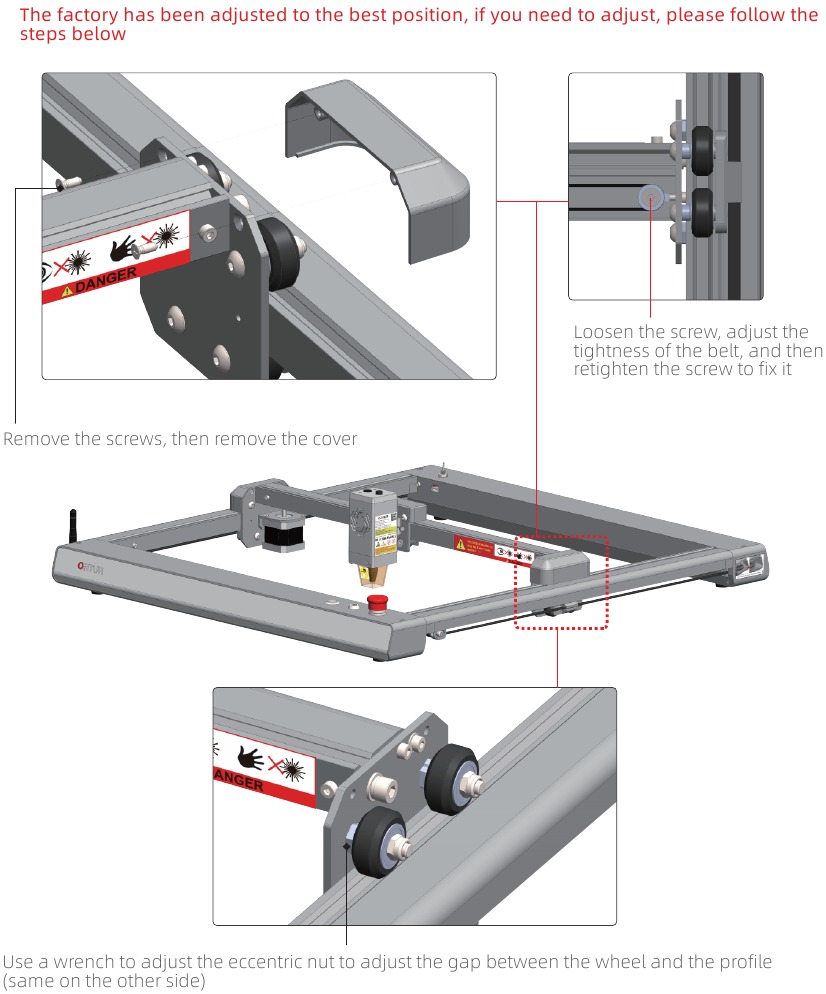

Ajuste de los rodillos y las correas de distribución

Directrices de seguridad

1. El grabador láser puede generar luz láser. Está estrictamente prohibido colocar cualquier cuerpo vivo debajo del puerto de emisión láser (este puerto está marcado con una señal de advertencia amarilla).
2. Se prohíbe a los pacientes con epilepsia fotosensible utilizar o acercarse al dispositivo láser.
3. Cuando utilice la máquina de grabado láser, el operador y cualquier persona cerca de la máquina deben usar gafas de seguridad láser. No opere el láser sin protección ocular (gafas láser). Nuestras máquinas vienen con un par de gafas de seguridad, pero se pueden comprar gafas de seguridad láser adicionales en el mercado. Requisitos para las gafas: protección de longitud de onda 400-445nm (+-5nm), diámetro exterior +5, nivel L mínimo L5.
4. Cuando el grabador láser está funcionando, el operador debe prestar mucha atención y no dejarlo solo para evitar que el material grabado se incendie. Configure el grabador láser en un área ignífuga y asegúrese de que haya una buena ventilación. Si es posible, le recomendamos que compre un extintor de incendios y lo mantenga cerca de la máquina.
5. Utilice el grabador láser en una habitación que se pueda cerrar con una puerta, asegurándose de que ni el rayo láser ni la luz parásita puedan penetrar por la ventana.
6. Cuando utilice el grabador láser, coloque la señal de la puerta o la luz de advertencia en la puerta para indicar que el grabador láser está funcionando.
7. Asegúrese de que no haya material inflamable cerca del grabador láser, le recomendamos que coloque una alfombra ignífuga debajo de la máquina.
8. Asegúrese de que haya un entorno adecuado al operar el grabado láser. El grabado de ciertos materiales puede generar humos, que deben ser expulsados por un escape filtrado dedicado.
9. Cuando la máquina está funcionando, no toque el rayo láser ni lo toque con otros objetos, lo que puede causar lesiones corporales graves o reflexión del rayo. No toque el radiador, puede quemarse el cuerpo y las manos cuando el grabador láser deja de funcionar.
10. No permita que los niños o adolescentes utilicen el grabador láser solos (especialmente los niños menores de 14 años), se requiere la supervisión de un adulto en todo momento.
11. Para uso comercial, es obligatorio el uso y el registro ante las autoridades reguladoras y las asociaciones profesionales.
12. El rango de temperatura de funcionamiento de la máquina es de -15 ℃ ~ 30 ℃.
13. Existiría un alto riesgo de incendio cuando el láser irradia el objeto grabado. Si el láser grabador está funcionando, debe ser atendido en todo momento por el operador capacitado, que sabe cómo usar un extintor de incendios, para que cualquier situación inesperada pueda ser tratada a tiempo.

Si tiene problemas técnicos con nuestra máquina, tenemos un equipo de atención al cliente las 24 horas que resolverá rápidamente el problema. Visite nuestro sistema de tickets en https://ortur.tech/support o envíenos un correo electrónico a support@ortur.tech
También hay un código QR para escanear para ir a la página web del sistema de tickets.

Referencias

• - Asistencia al cliente de Ortur

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Ortur Laser Master 3
