Manual de IQ8 de Enphase

Introducción a la medición remota

Este documento presenta la medición remota para las instalaciones en el emplazamiento del cliente donde existe la necesidad de medir el voltaje o la potencia en el panel del medidor principal para cumplir con los requisitos de IEEE-1547 2018, u otra conveniencia del instalador.
El sistema fotovoltaico comercial de Enphase es compatible con medidores de energía de grado de ingresos de terceros que cumplen con el protocolo SunSpec Modbus a través de TCP. Tenga en cuenta que las empresas de servicios públicos, como la Comisión de Energía de California, pueden tener una lista de medidores aprobados: https://solarequipment.energy.ca.gov/Home/MeterList.

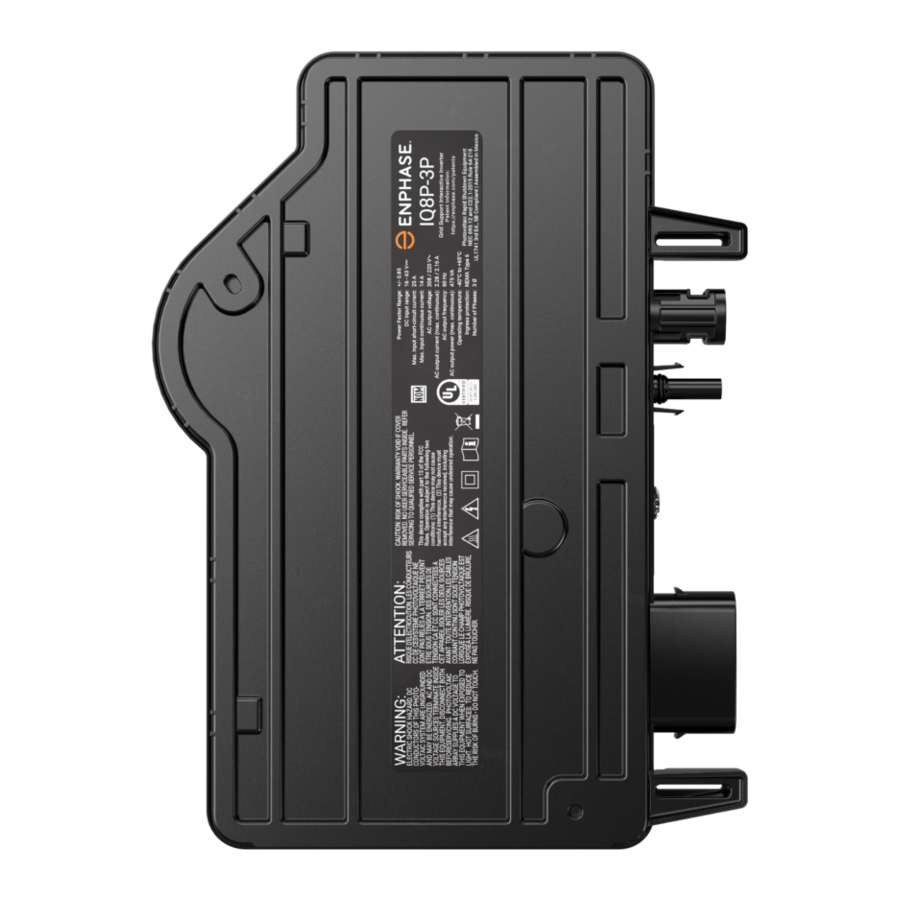

Este documento se centra en la medición remota para un sistema fotovoltaico de pasarela única con menos de 276 microinversores IQ8P-3P.
Los instaladores son responsables de la adquisición de medidores y TC compatibles. Enphase recomienda el siguiente medidor remoto, que fue probado y validado para la compatibilidad: Measurlogic DTS-310.
Cuando se utiliza con un sistema de energía Enphase, se asume que el medidor remoto mide en el punto de acoplamiento común (PCC), inmediatamente después del medidor de servicios públicos.
NOTA: Recomendamos pedir los medidores y los TC con antelación para evitar retrasos en el envío.

Cuándo se necesita la medición remota

La medición remota es necesaria para los siguientes casos de uso.

Presencia de transformador

La IQ Gateway tiene un medidor de consumo interno que mide el mismo voltaje que la red fotovoltaica (120/208 Y). Si el servicio de la empresa de servicios públicos es diferente (y se utiliza un transformador en el emplazamiento para conectar el sistema fotovoltaico), es necesario un medidor remoto para controlar el PCC.

La clasificación del servicio PCC es mayor que 600 A

Los transformadores de consumo (TC) compatibles con la IQ Gateway están clasificados para un máximo de 600 A. Un servicio más grande requiere un medidor remoto y TC de mayor clasificación o bobinas de Rogowski.

La ubicación del PCC está lejos de la IQ Gateway

Puede ser conveniente o rentable colocar el sistema fotovoltaico en algún lugar que no esté adyacente a la interconexión de la red. Colocar un medidor remoto cerca del PCC y pasar un cable Ethernet a la IQ Gateway puede ser más fácil y menos costoso, y dar como resultado mediciones más precisas que extender las conexiones de TC a la misma distancia.

Adición de medición remota a un sistema de energía Enphase

Enphase admite medidores SunSpec Modbus TCP a través de Ethernet. La conexión entre el medidor remoto y la IQ Gateway Commercial 2 será a través del puerto Ethernet. Tenga en cuenta que esto consume el puerto Ethernet de la IQ Gateway, por lo que la conectividad a Internet se realizará a través de Wi-Fi o un módem celular USB. Enphase no recomienda colocar el medidor en una red externa compartida. Es posible crear una subred privada para la IQ Gateway Commercial 2 y el medidor remoto, manteniendo el acceso a Internet a través de Ethernet, pero eso está fuera del alcance de este documento.

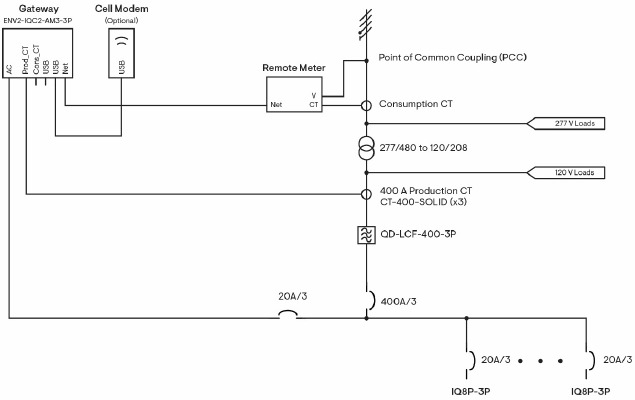

Diagrama de conexión de la medición remota

Enphase recomienda conectar el medidor remoto directamente a la IQ Gateway a través de Ethernet y utilizar un módem celular Wi-Fi o USB para la conectividad a Internet. El siguiente es el diagrama de conexión del medidor remoto.

Configuración de IP del medidor remoto

Las siguientes instrucciones demuestran cómo configurar y conectar un medidor TCP Measurlogic DTS 310 al sistema Enphase. Los siguientes paquetes de software son necesarios para configurar los medidores Measurlogic. Están disponibles para su descarga en el sitio web de Measurlogic: https://www.measurlogic.com/software-drivers/.

• DTS Toolbox, versión 1.01aA o posterior
• DTS Config, versión 1.48.0.295 o posterior

Si utiliza otros medidores, consulte la documentación del fabricante específico para obtener instrucciones de configuración.

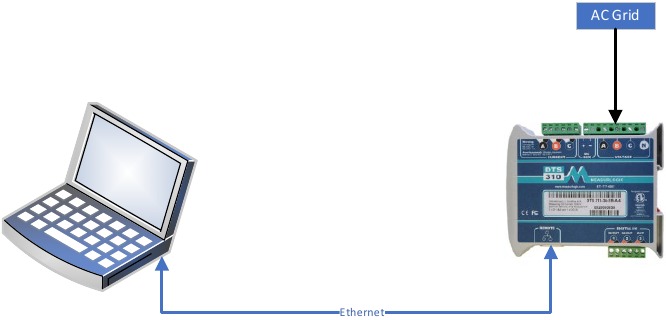

Conexión del medidor remoto a una computadora

El medidor Ethernet Measurlogic DTS 310 se enviará con una dirección IP estática de 192.168.1.150. Para conectarlo directamente a la IQ Gateway, la dirección IP estática del medidor debe actualizarse a 169.254.1.150. Se utilizará una computadora separada para configurar el medidor configurando su red y ajustes de medición.
Utilice un cable Ethernet para conectar el DTS 310 directamente a una computadora. Estas instrucciones asumen una computadora con Windows 10 u 11.

Actualice la configuración de IP del medidor remoto

Usando DTS Toolbox de Measurlogic, puede ver y cambiar la configuración de IP del medidor incluso si la computadora no está en la misma subred.

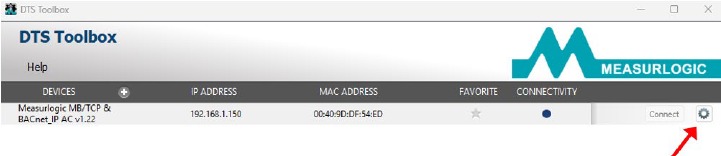

Con el medidor conectado directamente a la computadora, abra DTS Toolbox. Escaneará y listará los medidores visibles. A medida que el nuevo medidor se inicia en la subred 192.168.xxx.xxx y la conexión directa de la computadora debe ser por defecto a 169.254.xxx.xxx, el indicador "CONNECTIVITY" (CONECTIVIDAD) será azul en lugar de verde. Haga clic en el icono Gear a la derecha para configurar los ajustes.

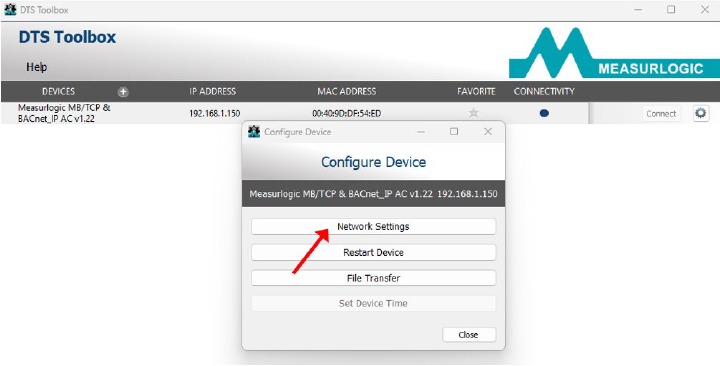

En la nueva ventana emergente, seleccione Network Settings (Ajustes de red).

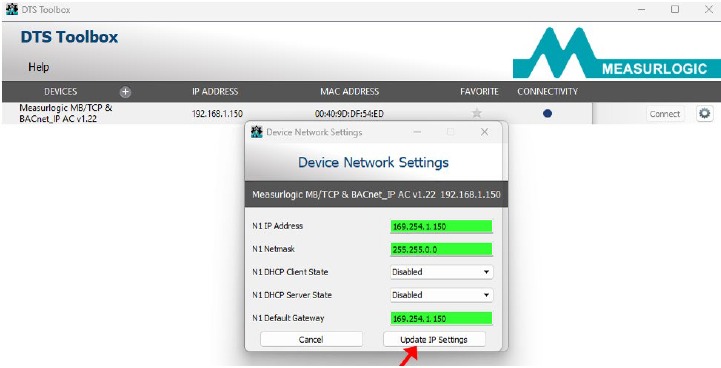

En Device Network Settings (Ajustes de red del dispositivo), actualice la dirección IP a 169.254.1.150, la máscara de red a 255.255.0.0 y la puerta de enlace predeterminada a 169.254.1.150, como se muestra. Seleccione Update IP Settings (Actualizar ajustes de IP).

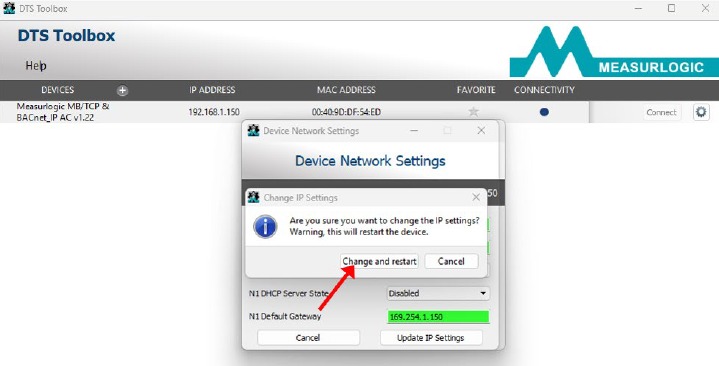

Cuando se le solicite, seleccione Change and restart (Cambiar y reiniciar).

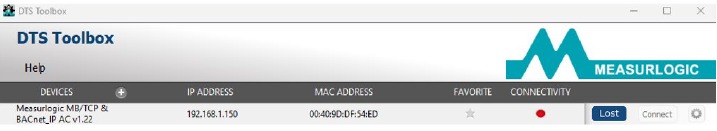

Después de unos segundos, DTS Toolbox perderá la conectividad con el medidor al cambiar su dirección IP.

Después de unos segundos más, DTS detectará el medidor en una nueva dirección asignada automáticamente, pero no reflejará la dirección estática que acabamos de asignar.

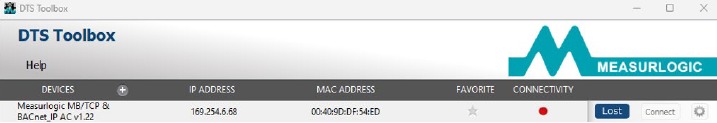

La conexión Ethernet debe restablecerse para que la nueva dirección surta efecto. Desconecte el cable Ethernet de la computadora. Después de unos segundos, DTS Toolbox indicará una conexión perdida con el medidor.

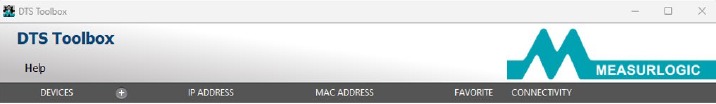

Continúe esperando y DTS Toolbox borrará la lista de dispositivos.

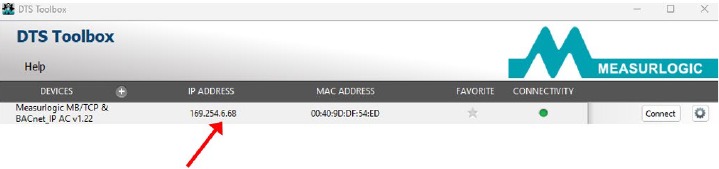

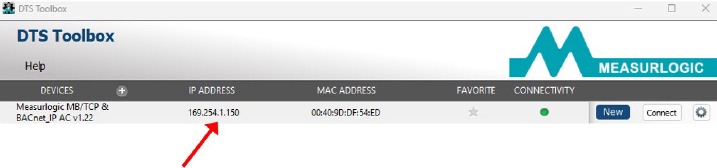

Vuelva a conectar el cable Ethernet del medidor a la computadora. DTS Toolbox detectará el medidor en su dirección IP asignada correctamente.

Ahora puede cerrar DTS Toolbox.

Conecte y configure el medidor remoto

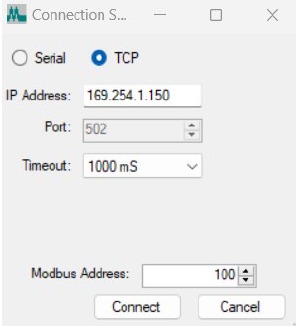

Utilice DTS Config de Measurlogic para establecer los parámetros de medición del medidor. Dentro de DTS Config, seleccione Connect (Conectar) e introduzca la dirección IP del medidor (169.254.1.150).

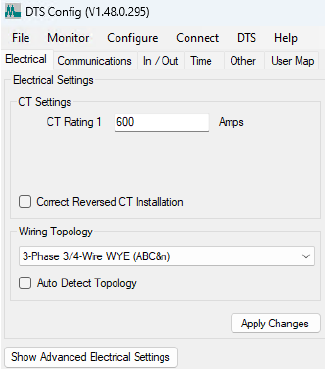

Una vez conectado, seleccione Configure (Configurar) para mostrar las opciones de TC y topología.

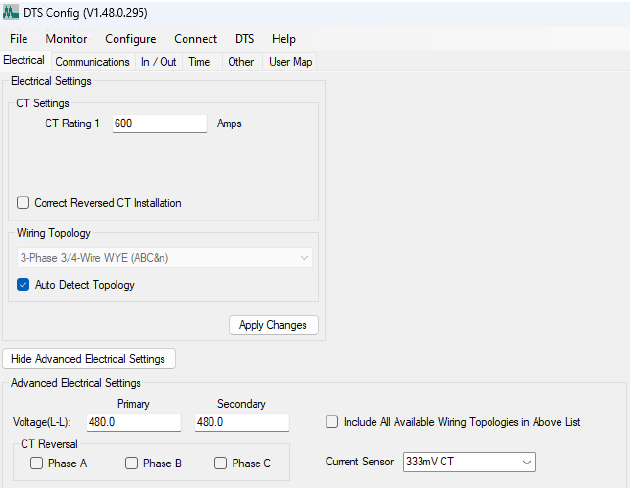

Haga clic en Show Advanced Electrical Settings (Mostrar ajustes eléctricos avanzados).

Si está utilizando TC, introduzca la clasificación de corriente a escala completa. Si está utilizando bobinas de Rogowski, introduzca la corriente a escala completa y seleccione el sensor de corriente apropiado.
Para los sistemas trifásicos Wye y Delta, deje la Wiring Topology (Topología de cableado) como "3-Phase 3/4-Wire WYE (ABC&n)". Cuando termine, haga clic en Apply Changes (Aplicar cambios). Puede volver a la pantalla Monitor para confirmar las mediciones.
Una vez configurado el medidor. Cierre DTS Config. Desconecte el cable Ethernet del medidor y la computadora y conecte el medidor a la IQ Gateway. La configuración continuará en la Enphase Installer App.

Configuración del medidor remoto (Enphase Installer App)

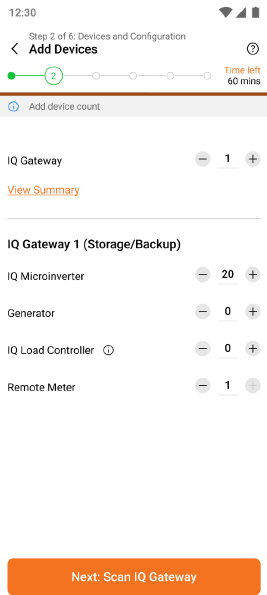

Dentro de la Enphase Installer App, al añadir dispositivos, especifique la cantidad de medidor remoto como 1.

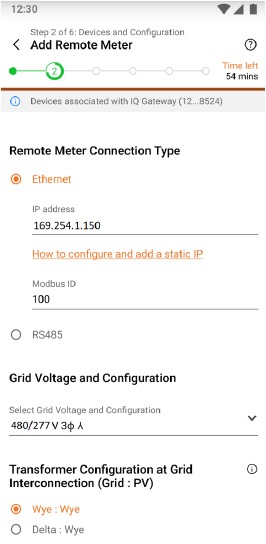

En el paso 2 de la Enphase Installer App, introduzca los detalles del medidor remoto.
Seleccione Remote Meter Connection Type (Tipo de conexión del medidor remoto) como Ethernet.
Introduzca "169.254.1.150" como la dirección IP.
Deje el Modbus ID en 100 para el medidor Measurlogic DTS 310.
Seleccione la configuración de la red eléctrica entrante donde está conectado el medidor.
Si hay un transformador entre la red y el sistema fotovoltaico, seleccione su configuración.

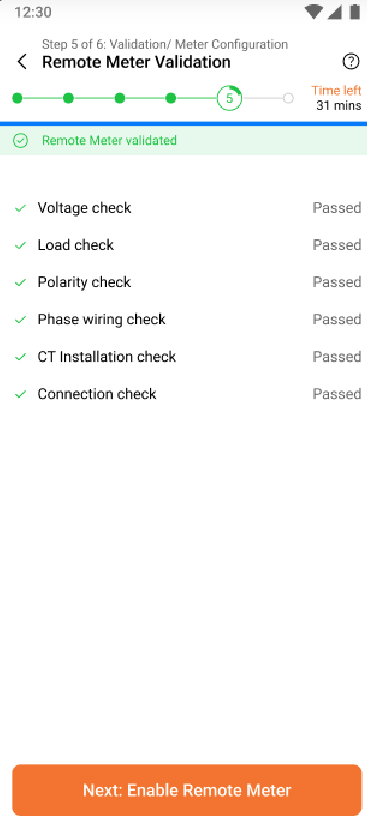

Una vez completado el aprovisionamiento, durante la validación del medidor remoto, el sistema realiza comprobaciones de voltaje, carga, polaridad, cableado de fase, instalación y conexión de TC, según corresponda, para las configuraciones Wye (STAR) o Delta (DELTA). Estas comprobaciones garantizan lecturas precisas del medidor y una configuración adecuada del sistema. Si surge algún problema, la información de solución de problemas se proporciona directamente dentro de la aplicación.

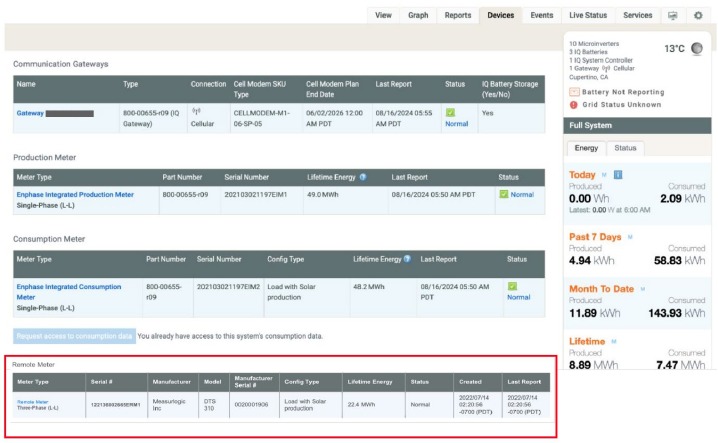

Visualización de las métricas del medidor remoto en Enphase Installer Portal

Ubicadas en el punto de acoplamiento común (PCC), las mediciones del medidor remoto representan el consumo neto del emplazamiento. Al igual que la medición de consumo estándar, el flujo de energía agregado es visible en Enphase Installer Portal Live Status (Estado en vivo), System View (Vista del sistema), Graphs (Gráficos) y Reports (Informes).

Resolución de problemas

El medidor remoto no es visible para una computadora conectada
Utilice Measurlogic DTS Toolbox para identificar, conectarse y actualizar la configuración de red del medidor DTS 310.

El medidor remoto no es visible cuando se selecciona en la Enphase Installer App
Confirme que el medidor remoto ha sido asignado con una dirección IP de 169.254.1.150 y que el medidor remoto está conectado directamente al puerto Ethernet de la IQ Gateway.
Si está configurando el medidor remoto y la IQ Gateway en una red Ethernet más grande, a ambos se les deben asignar direcciones en la misma subred. Consulte a su administrador de red para las asignaciones de direcciones de red.

La validación automática del medidor remoto no puede ejecutarse
Las rutinas de validación del medidor dependen de la aplicación de producción fotovoltaica controlada en cada fase y de la correlación de las mediciones de energía resultantes entre el medidor de producción y el medidor remoto. Estos resultados pueden verse afectados por los cambios en la carga en el emplazamiento. Si la carga ambiental en el emplazamiento es grande en comparación con la capacidad de producción del sistema fotovoltaico, la rutina de validación puede no ser fiable. Si es posible, retire las cargas grandes del emplazamiento antes de intentar el paso de validación. Es posible habilitar el medidor remoto sin el paso de validación automática, pero las conexiones tendrían que verificarse visualmente y la asociación de fase entre los medidores puede ser difícil de confirmar.
La validación del medidor debe ejecutarse durante las horas de luz del día para lograr una producción suficiente para ser detectada de forma fiable y diferenciada de las cargas dinámicas.
