Manual de RadioMaster GX12

Introducción

¡Bienvenido al sistema de control remoto de doble banda RadioMaster GX12!
Gracias por elegir el RadioMaster GX12, un sistema de control remoto versátil que cuenta con capacidades de doble banda con tecnología de 2,4 GHz, 900 MHz y Gemini-Xrossband. Tanto si eres un principiante como un profesional experimentado, el GX12 está diseñado para satisfacer tus necesidades, ofreciendo precisión, flexibilidad y fiabilidad.
Lee atentamente esta guía antes de utilizar tu nuevo mando a distancia para garantizar un uso seguro y óptimo. Es posible que publiquemos versiones actualizadas de este manual a medida que mejoremos continuamente nuestro software y hardware. Para obtener la información y los recursos más recientes, visita nuestro sitio web.
El GX12 es compatible con muchas aplicaciones, como aviones de ala fija, planeadores, helicópteros, coches, barcos, robótica, aviones multirotor y mucho más. Si puedes construirlo, ¡el GX12 puede controlarlo! Impulsado por la robusta plataforma EdgeTX, el GX12 está equipado para una integración perfecta con tus proyectos.
Sigue los enlaces a continuación para obtener guías más detalladas, actualizaciones de firmware y recursos adicionales.

Descarga de firmware

El GX12 viene preinstalado con una versión de firmware EdgeTX y ExpressLRS probada y aprobada de fábrica. Actualiza el firmware solo si confías en el proceso, ya que las actualizaciones incorrectas pueden hacer que el mando quede inutilizable.

Para las versiones de firmware de lanzamiento de fábrica, visita el sitio web de RadioMaster: https://www.radiomasterrc.com. Para futuras actualizaciones y el firmware más reciente, consulta el sitio web de EdgeTX: https://edgetx.org/ y el sitio web de ExpressLRS: https://www.expresslrs.org/.

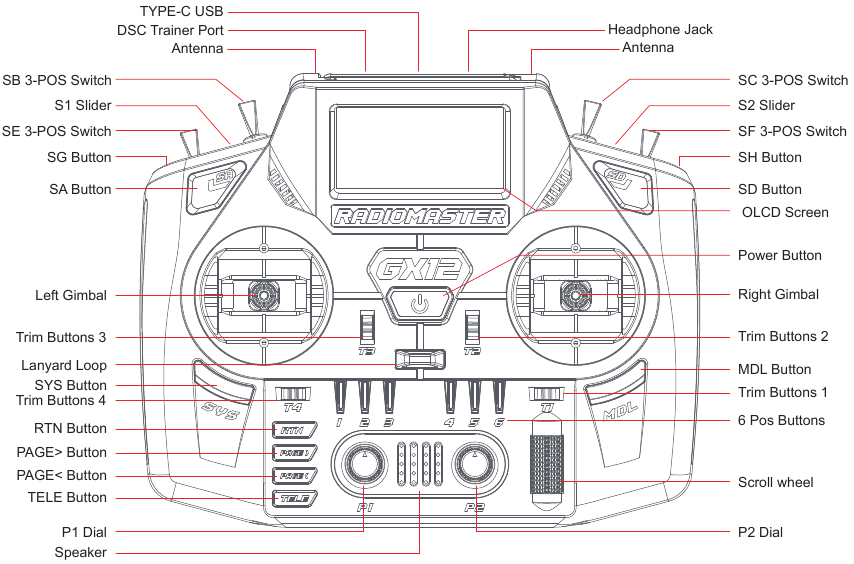

Descripción general del producto

Baterías y carga

Información sobre la batería y la carga del GX12
El GX12 tiene una función de carga de equilibrio inteligente USB-C incorporada diseñada específicamente para baterías de litio de 3,7 V.
Es compatible con:

• 2 baterías de iones de litio 18650 de 3,7 V o 2 baterías de polímero de litio de 3,7 V (paquete de baterías LiPo 2S de 7,4 V).
• El voltaje nominal de cada celda es de 3,7 V, con un voltaje de carga completa de 4,2 V por celda.

Directrices importantes para la carga:

•
  No utilices paquetes de baterías LiFe ni baterías de iones de litio 18650 con un voltaje nominal de 3,6 V y un voltaje de carga completa de 4,1 V. El uso de baterías incorrectas puede dañar el cargador o provocar un riesgo de incendio.
• Asegúrate de que las baterías de iones de litio no estén protegidas: si utilizas baterías de iones de litio, asegúrate de que no estén protegidas.
• Comprueba periódicamente el voltaje y el estado de tus baterías.
• No cargues nunca sin supervisión: carga siempre en un entorno seguro, lejos de materiales inflamables.
• Evita cargar si el mando está mojado o dañado: carga solo cuando el dispositivo funcione correctamente.
• La polaridad importa: no cargues con la polaridad invertida, ya que puede causar daños graves.

Descargo de responsabilidad: RadioMaster no se hace responsable de los daños o consecuencias derivados del uso o uso indebido de este producto.

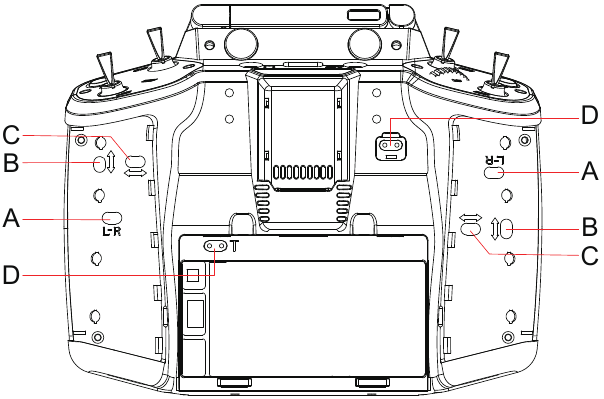

Ajustable exteriormente

1. Modo L-R 1 y Modo 2:
   Gira en el sentido de las agujas del reloj para desactivar el autocentrado (acelerador) / Gira en el sentido contrario a las agujas del reloj para activar el autocentrado (elevador)
2. Ajuste de las tensiones arriba-abajo:
   Gira en el sentido de las agujas del reloj para aumentar la tensión vertical del stick / Gira en el sentido contrario a las agujas del reloj para disminuir la tensión
3. Ajuste de la tensión izquierda-derecha:
   Gira en el sentido de las agujas del reloj para aumentar la tensión horizontal del stick / Gira en el sentido contrario a las agujas del reloj para disminuir la tensión
4. Ajuste de la tensión del stick del acelerador:
   Gira en el sentido de las agujas del reloj para aumentar la tensión del stick del acelerador / Gira en el sentido contrario a las agujas del reloj para disminuir la tensión

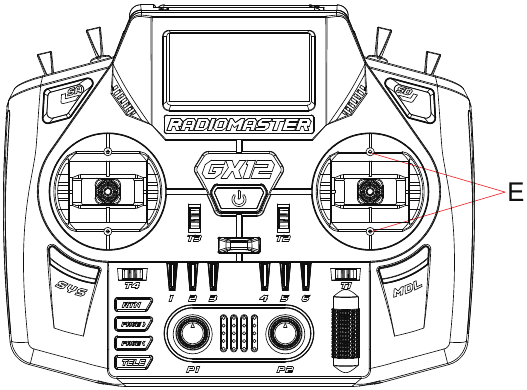

5. Recorrido angular superior e inferior (38-60 grados):
   Ajusta el tornillo en el sentido de las agujas del reloj y el ángulo se hará más pequeño.
   Ajusta el tornillo en el sentido contrario a las agujas del reloj para aumentar el ángulo.

Selección de modelo y protocolo

El GX12 está equipado con un módulo RF ExpressLRS de doble banda y doble frecuencia incorporado, que ofrece compatibilidad con una amplia gama de receptores:

• Receptores de 2,4 GHz
• Receptores Sub-GHz (900 MHz)
• Receptores de doble banda Gemini-Xross

Selección de la velocidad de paquetes:
Para seleccionar la velocidad de paquetes adecuada en tu control remoto GX12, sigue estas opciones según el tipo de receptor:

• 50 Hz-500 Hz 2,4 G: para vincular con cualquier receptor ELRS de 2,4 GHz.
• 50 Hz-200 Hz Banda baja: esto es para vincular con cualquier receptor ELRS Sub-GHz (900 MHz).
• X100 y X150: para usar con receptores de doble banda Gemini Xross.
• DK250/DK500/K1000: estos son nuevos modos de alta velocidad FSK para receptores basados en LR1121.

Para obtener una tabla detallada de compatibilidad de receptores, visita la página de manuales de RadioMaster.

Instrucciones de vinculación para ExpressLRS
Sigue estos pasos para vincular tu GX12 con un receptor ExpressLRS:

1. Apaga el transmisor.
2. Enciende y apaga el receptor tres veces. El LED del receptor debería parpadear dos veces, indicando el modo de vinculación.
3. Enciende el transmisor, mantén pulsado el botón SYS y navega hasta el LUA de ExpressLRS en el menú TOOLS.
4. Desplázate hacia abajo hasta [Bind] (Vincular) y pulsa Intro.

5. El LED del receptor se iluminará de forma fija, lo que indica que la vinculación se ha realizado correctamente.

Notas

El GX12 se ejecuta en la potente plataforma EdgeTX, conocida por su programación avanzada, personalización y capacidades de mezcla. Tanto si eres un principiante como un usuario experimentado, EdgeTX proporciona una amplia gama de funciones para ayudarte a personalizar tu experiencia de control remoto de acuerdo con tus requisitos específicos.
Para explorar completamente el potencial de EdgeTX, incluidas las instrucciones paso a paso para la instalación, la programación y las funciones avanzadas, descarga la guía completa de instalación del software desde los enlaces que se proporcionan a continuación:

Sitio oficial de EdgeTX: https://edgetx.org
Soporte de RadioMaster: https://www.radiomasterrc.com

Especificaciones

Artículo: Radio GX12
Tamaño: 183*148*78 mm
Peso: 573 g
Frecuencia: 2,400 GHz y Sub-G 900 MHz
RF interna: ExpressLRS 2,4 GHz / Sub-G 900 MHz
Protocolos compatibles: ExpressLRS
Ventilador de refrigeración: SíAntena: Doble plegado de 2,4 GHz/ Sub-G 900 MHz
Rango de voltaje: 6,6 - 8,4 V CC
Distancia de control: Máx. 2 km
Corriente: 390 mA - 1000 mA, 8,0 V (depende del modo y el nivel de potencia)
Firmware de la radio: EdgeTX (transmisor) / ExpressLRS (módulo RF)
Canales: Máx. 16 canales (depende del receptor)
Batería: Polímero de litio de 2 celdas de 7,4 V / Dos celdas de iones de litio 18650 de 3,7 V (baterías no incluidas)
Carga: Carga de equilibrio inteligente 2s
Conectividad: USB-C
Pantalla: Pantalla OLED monocroma de 128*64
Cardán: GX01 1000 Hz, cardán de efecto Hall CNC digital 3D con sticks plegables
Sticks del cardán: 3 mm
Módulo externo: Compatible con Nano / Crossfire
Método de actualización: Software para PC USB / EdgeTX Companion
Memoria: Flash integrado de 512 Mb

Información de seguridad

Muchos modelos de control remoto cuentan con potentes motores y hélices afiladas. Ten siempre cuidado al usar o mantener estos modelos. Antes de montar o realizar el mantenimiento, desconecta la alimentación y retira las hélices para garantizar tu seguridad.

No utilices el sistema de control remoto GX12 en las siguientes condiciones:

• Durante condiciones meteorológicas adversas o vientos fuertes, como lluvia, granizo, nieve, tormentas o en zonas con interferencias electromagnéticas.
• En situaciones con visibilidad limitada.
• Cerca de personas, propiedades, líneas eléctricas de alta tensión, vías públicas, vehículos o animales.
• Si te sientes cansado, mal o bajo la influencia de drogas o alcohol.
• Si el control remoto o el modelo parecen dañados o no funcionan correctamente.
• En zonas con altos niveles de interferencia de 2,4 GHz o 900 MHz o donde estas frecuencias estén prohibidas.
• Cuando el voltaje de la batería de la radio es demasiado bajo para un funcionamiento seguro.
• En regiones donde las regulaciones locales restringen el uso de modelos de aviación.

Garantía y reparación

Si tienes algún problema con el hardware de tu GX12, conserva el comprobante de compra para fines de garantía. Para iniciar una reclamación de garantía o solicitar asistencia para la reparación, sigue estos pasos:

1. Ponte en contacto con tu minorista: ponte en contacto con el minorista donde compraste tu GX12 para obtener asistencia con la garantía.
2. Visita nuestra página de soporte de garantía: para obtener ayuda adicional o para ponerte en contacto con nuestro equipo de soporte, visita Soporte de garantía de RadioMaster:https://www.radiomasterrc.com/contact.

WWW.RADIOMASTERRC.COM
