Manual de la OLIGHT BALDR Mini

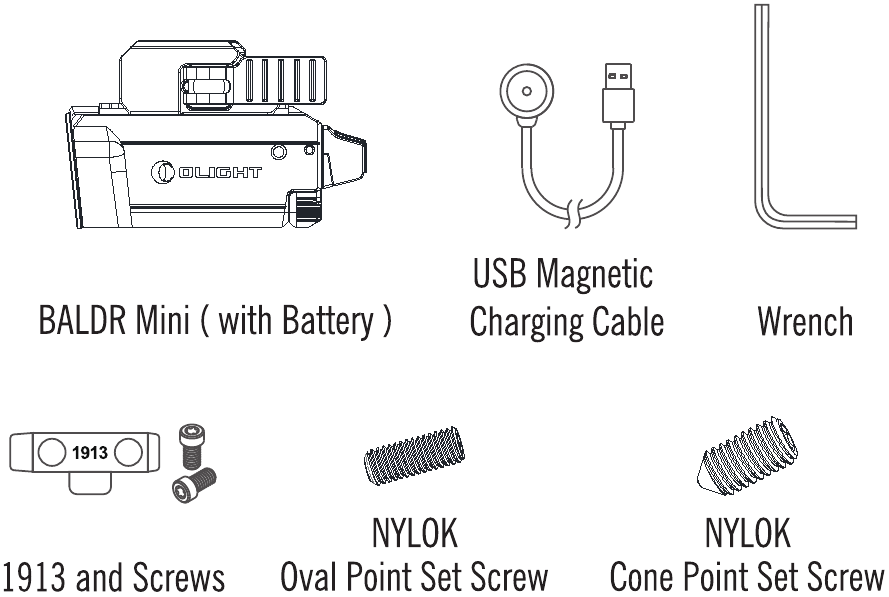

CONTENIDO DE LA CAJA

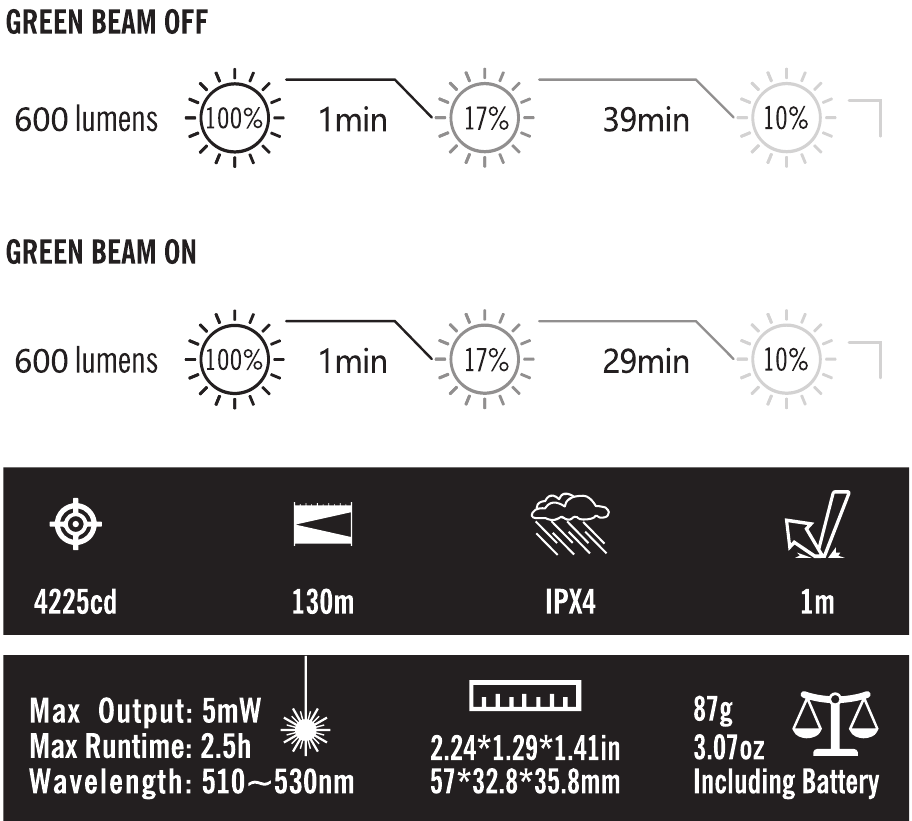

ESPECIFICACIONES
* El nivel del haz verde es de Clase 3R, cumpliendo con el requisito estándar IEC60825-1.
* Todas las especificaciones anteriores son resultados de pruebas basados en el estándar ANSI/NEMA FL1. Las pruebas se realizan cuando la batería integrada está completamente cargada.

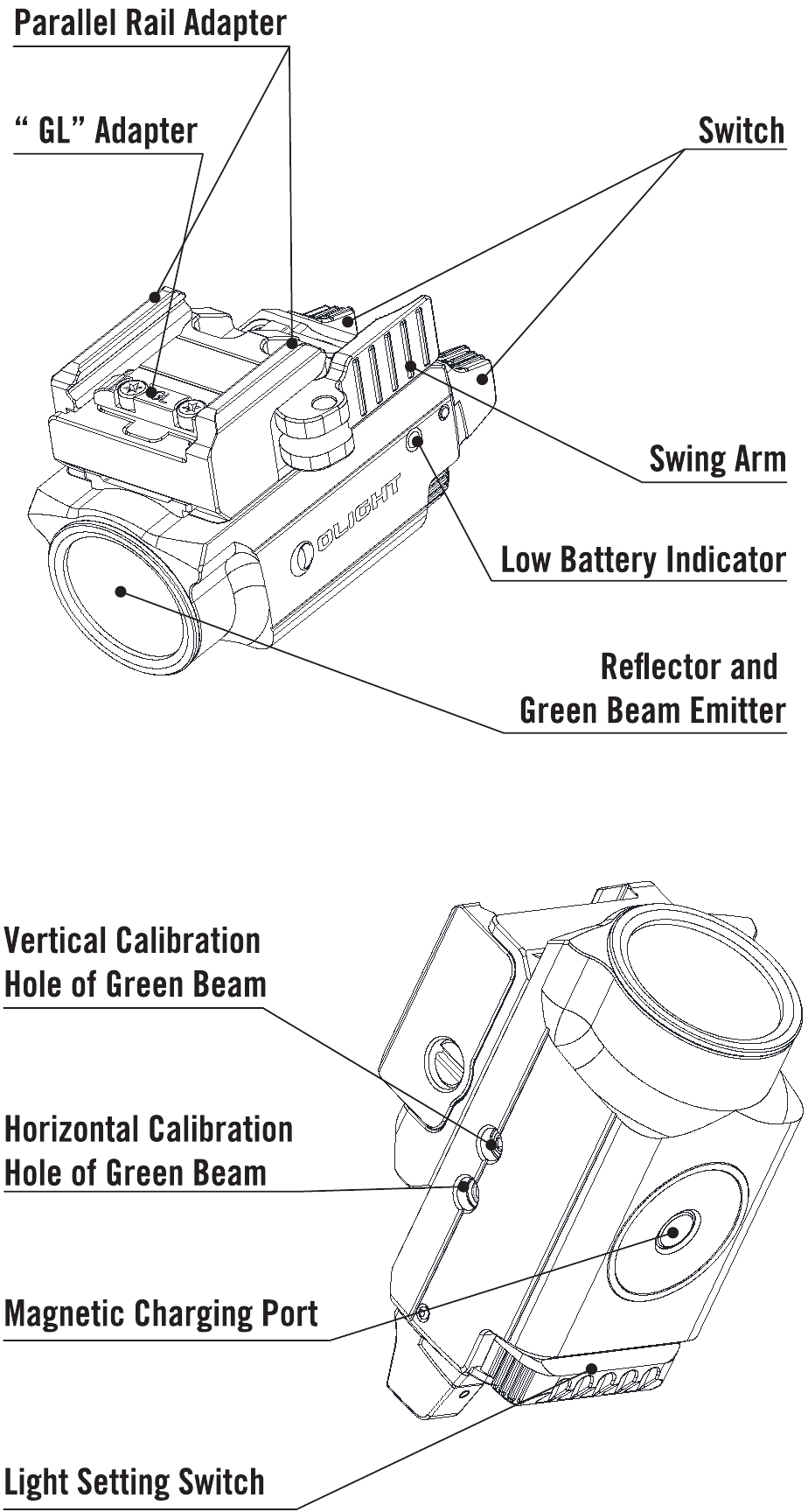

DESCRIPCIÓN GENERAL DEL PRODUCTO
ANTES DEL PRIMER USO
*El indicador de batería baja se pondrá rojo cuando la luz esté funcionando y el nivel de batería sea inferior al 10 %.

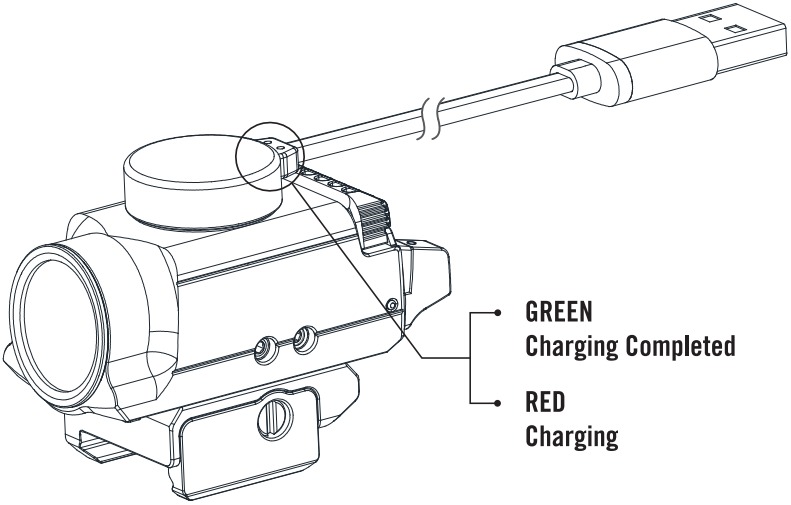

*Conecte el extremo USB del cable de carga a una fuente de alimentación USB externa y, a continuación, conecte el otro extremo del cable de carga magnético al puerto de carga de la luz. Se tarda no más de 1 hora en cargar completamente la luz (solo como referencia. Cuando la fuente de alimentación USB no sea suficiente para proporcionar una capacidad de alimentación de 5 V 0 35 A, el tiempo de carga será mayor).
*Antes del primer uso, cargue completamente el producto.
INSTALACIÓN DE LA UNIDAD
Levante el brazo oscilante para desbloquearlo como se muestra a continuación, deslice la luz sobre el soporte del raíl y deslícela hacia adelante y hacia atrás para fijarla en la posición deseada, a continuación, baje el brazo oscilante para bloquearla.
Tire para abrir el brazo oscilante
Deslice la luz para ajustar la posición
Cierre el brazo oscilante
| ICONO | CONFIGURACIÓN DE LA LUZ |
 | LUZ |
 | LUZ Y HAZ VERDE |
 | HAZ VERDE |
COMPROBACIÓN DE COMPATIBILIDAD
La BALDR Mini se puede utilizar en la mayoría de los raíles de tipo Glock o Picatinny (mil-std-1913). El adaptador Glock etiquetado como "GL" ya está instalado y en el paquete se incluye un adaptador Picatinny (mil-std-1913). Para instalar la luz en raíles Picatinny (mil-std-1913), el usuario debe sustituir el adaptador "GL" por el adaptador 1913 incluido utilizando los tornillos y la llave que se proporcionan en el paquete.
CALIBRACIÓN DEL HAZ VERDE
Utilice la llave hexagonal incluida para girar los tornillos de ajuste en el lateral de la luz para calibrar el ángulo vertical u horizontal del haz verde, y finalmente ajuste el haz verde para un uso preciso.
NOTA: Se incluye un juego de repuesto de tornillos ajustables NYLOK.
*El tornillo de fijación de punta cónica NYLOK se utiliza para la calibración del ángulo vertical.
*El tornillo de fijación de punta ovalada NYLOK se utiliza para la calibración del ángulo horizontal.
FUNCIONAMIENTO
TRES AJUSTES DE LUZ DISPONIBLES: Como muestra la marca, empuje el interruptor de ajuste desde la izquierda, el centro y la derecha para seleccionar solo el haz verde, el LED blanco/haz verde combinado, solo el LED blanco en consecuencia.
El interruptor ambidiestro de la BALDR Mini solo se puede presionar hacia abajo para activar la luz. Si se presiona el lateral o la parte frontal del interruptor, no se encenderá.
Encendido momentáneo: Mantenga presionado cualquiera de los interruptores para el encendido momentáneo. La luz permanecerá encendida hasta que se suelte el interruptor.
Encendido/Apagado: Haga un solo clic en cualquiera de los interruptores para encender la luz de forma continua. Vuelva a hacer un solo clic para apagar la luz.
ADVERTENCIAS
- NO dirija la luz directamente a los ojos humanos. Esto puede causar ceguera temporal o daño permanente a los ojos.
- NO cargue este producto con otros cables de carga que no sean los incluidos en el paquete original.
- NO cubra el cabezal de la luz ni coloque el cabezal de la luz boca abajo sobre el suelo cuando la luz esté encendida. La energía de radiación de la luz puede dañar la propia luz o incluso provocar quemaduras en otros materiales.
- NO deje la luz en ningún tipo de bolsa de tela o recipiente de plástico fusible a alta temperatura.
- Mantener fuera del alcance de los niños.
- La luz del haz verde es brillante y cegadora: NO la dirija a aeronaves o vehículos a ninguna distancia.
- Si la luz se va a guardar durante mucho tiempo o se va a transportar, gire el interruptor de ajuste de la luz a la posición de solo haz verde.
AVISO
- El interruptor de ajuste es sensible magnéticamente, cuando está cerca de un imán, puede producirse una interferencia.
- Cargue completamente la batería antes de guardar la luz durante un largo periodo de tiempo.
- Mantenga limpio el puerto de carga. Limpie el polvo antes de cargar.
- Limpie la lente con regularidad. Si el punto del haz verde es anormal, limpie la lente.
- La luz LED funcionará durante un minuto en el modo de salida superior y disminuirá gradualmente hasta 100 lúmenes en 2 minutos.
- Los dos interruptores solo se pueden activar presionando hacia abajo. Si se presiona hacia adelante o en el lateral del interruptor, no se activará la luz.
- Siempre fije la luz en el raíl, lo que podría proteger mejor el interruptor y evitar los daños causados por la caída.
- La BALDR Mini solo se puede cargar con el cable de carga especial MCC incluido, no es compatible con otros cables MCC.
