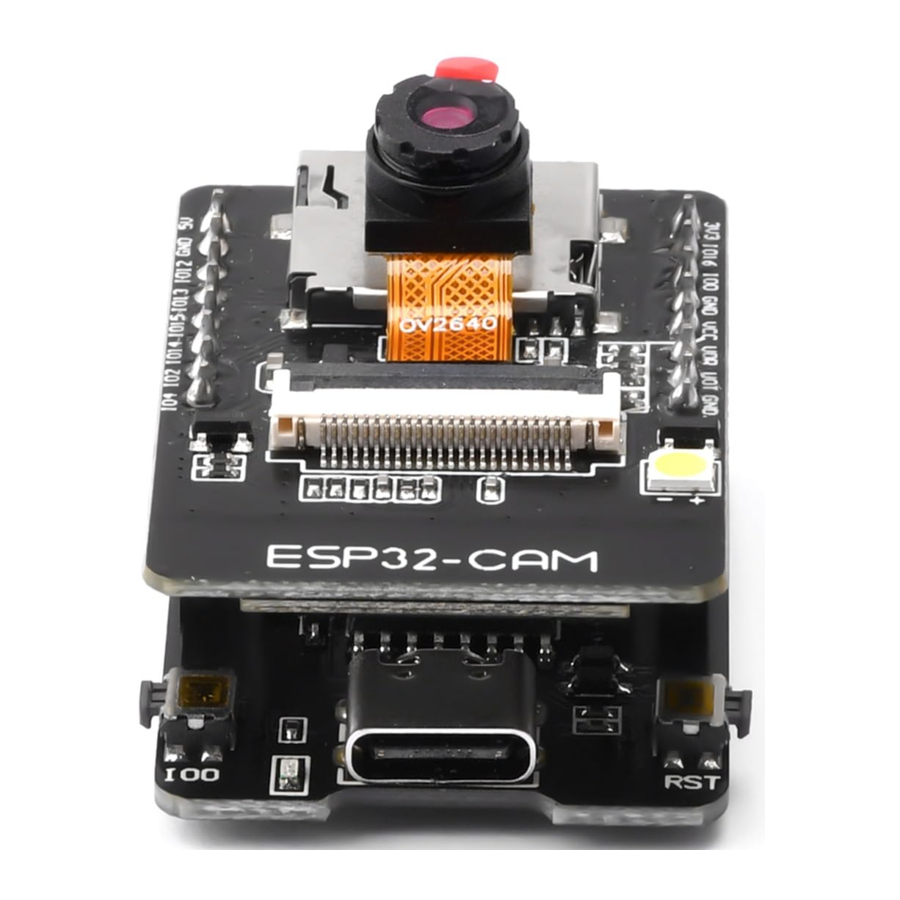

Manual de Aideepen ESP32-Cam
Especificaciones
| SPI Flash | 8 MB |
| RAM | 520KB SRAM + 4M PSRAM |
| Bluetooth | Estándares Bluetooth 4.2 BR/EDR y BLE |
| Wi-Fi | 802.11 b/g/n |
| Interfaz de soporte | UART, SPI, I2C, PWM |
| Soporte de tarjeta TF | Máx. 4GB |
| Puerto IO | 9 |
| Tasa de baudios UART | Predeterminada 115200 bps |
| Formato de salida de imagen | JPEG (solo compatible con OV2640), BMP, ESCALA DE GRISES |
| Rango de espectro | 2412~2484 MHz |
| Antena | Antena PCB integrada, ganancia de 2dBi |
| Potencia de transmisión | 802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7) |
| Sensibilidad de recepción | CCK, 1 Mbps: -90 dBm CCK, 11 Mbps: -85 dBm 6 Mbps (½ BPSK): -88 dBm 54 Mbps(¾ 6-QAM): -70 dBm MCS7(65 Mbps, 72.2 Mbps): -67 dBm |
| Rango de suministro de energía | 5V / 3,3V |
| Temperatura de funcionamiento | -20°C ~ 85°C |

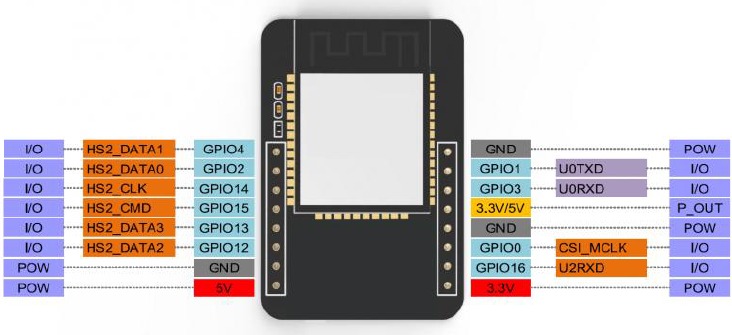

Pinout
Instrucciones
Para poder programar la cámara ESP32 en el IDE de Arduino, debe instalar la compatibilidad con la plataforma ESP32.

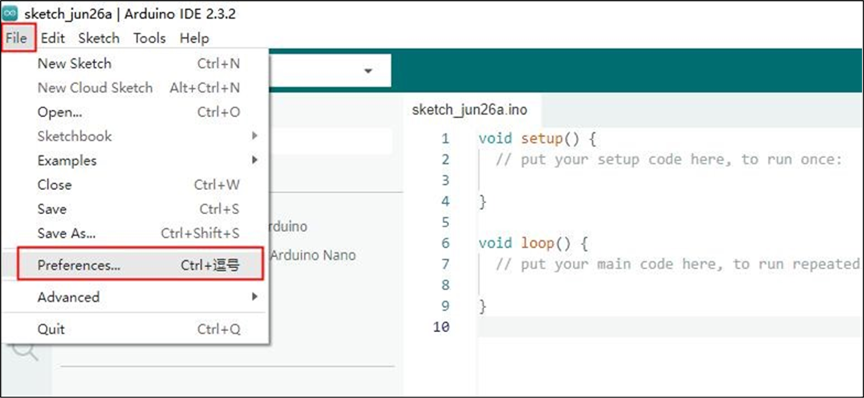

Abra el IDE de Arduino y vaya a:

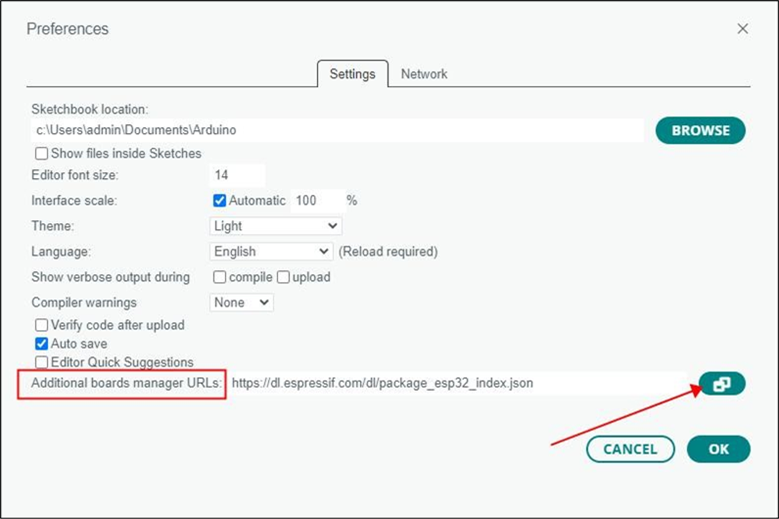

Copie el siguiente enlace: https://dl.espressif.com/dl/package_esp32_index.json

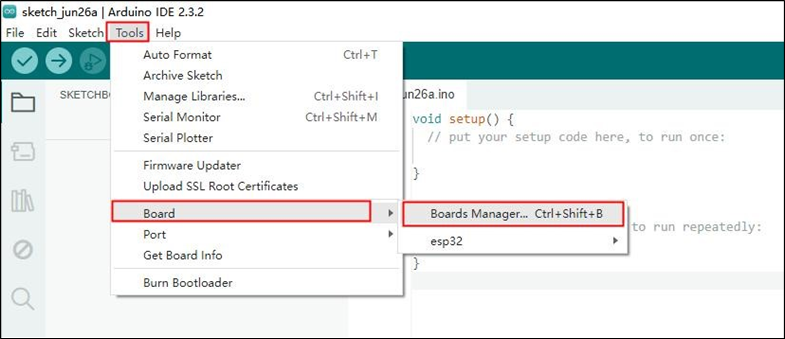

Abra de nuevo el IDE de Arduino y vaya a:

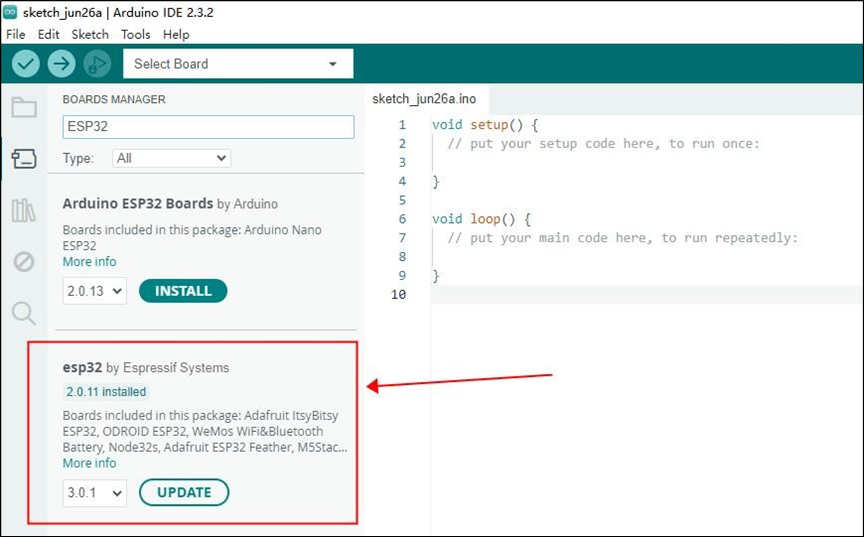

Se abrirá una nueva ventana, escriba esp32 en el cuadro de búsqueda e instale la placa llamada esp32 de Espressif Systems, como se muestra a continuación:

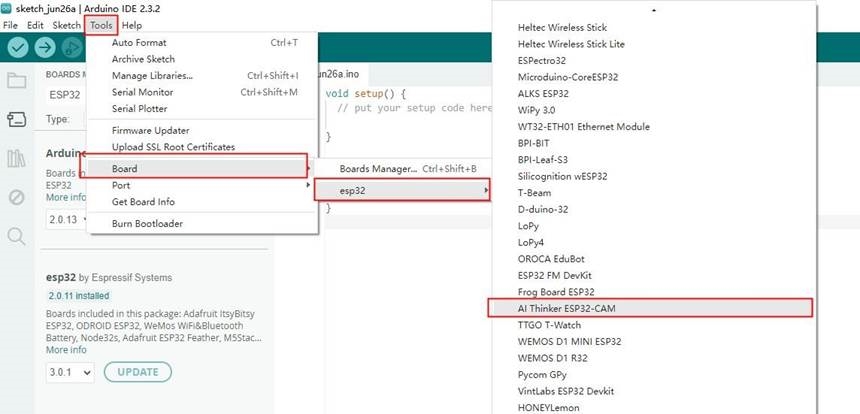

Ahora puede seleccionar 【AI-Thinker ESP32-CAM】
Para que el ordenador reconozca la ESP32 CAM, asegúrese de que su ordenador tiene instalado el controlador CH340X antes de usarla.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Aideepen ESP32-Cam
