Manual de GigRig GenX14
Introducción

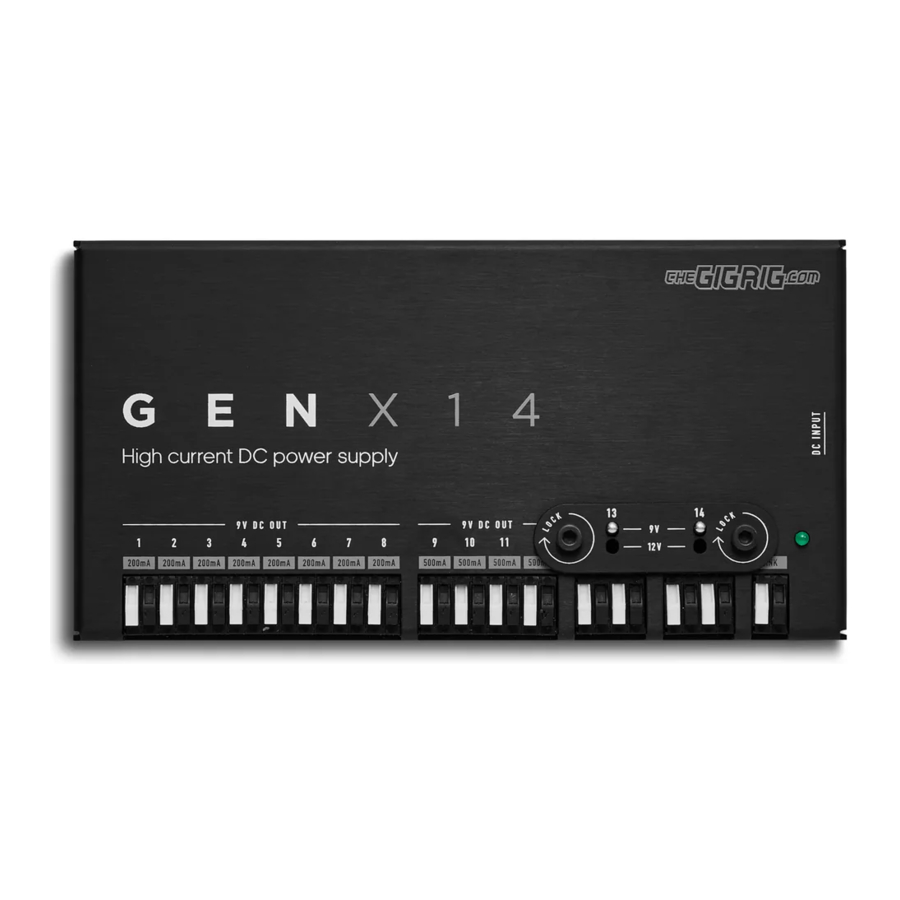

TheGigRig GenX14 es la joya de la corona del sistema de fuente de alimentación modular TheGigRig. Cuenta con 14 salidas aisladas capaces de alimentar incluso las pedaleras con mayor demanda de corriente.

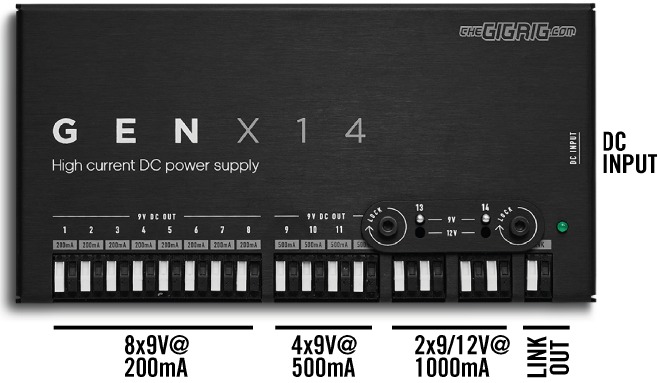

SALIDAS DE CC
8x9VCC@200mA: 8 salidas individuales de 9 VCC capaces de proporcionar una capacidad conservadora de 200 mA cada una. Esto es más que suficiente para la mayoría de los pedales. Todos sus overdrives estándar, modulación analógica y pedales de delay podrán alimentarse desde una de estas tomas.
4x9VCC@500mA: 4 salidas individuales de 9 VCC capaces de proporcionar 500 mA cada una. Esto es para sus pedales digitales de marcas como Strymon, Eventide, Line6, etc. Cada salida entregará exactamente lo que estos pedales necesitan para funcionar de la mejor manera.
2x9/12VCC@1000mA: Si utiliza OD/preamplificadores de válvulas, o algo como un H90, estos necesitarán una gran cantidad de corriente para mantener el pedal funcionando en el rango en el que necesita estar. Estas dos salidas pueden proporcionar una enorme cantidad de 1000 mA cada una, ya sea a 9 o 12 VCC. Para pedales como Kingsley y Effectrode, esta cantidad de corriente es imprescindible y la GENX14 la proporciona maravillosamente. Cada una de las salidas de 1000 mA tiene dos juegos de pestañas de conexión. Puede ser que desee alimentar un pedal digital de alta corriente y algo más. Los dos juegos de pestañas de conexión para cada una de las salidas de 1000 mA le brindan esta opción.
Entrada de CC: Conecte su alimentación de CC aquí. GenX14 está diseñado para funcionar con la fuente de alimentación de 24 V CC proporcionada, pero funcionará en un amplio rango de voltaje de 9-34 V CC.
Lo que sea que coloque en la ENTRADA DE CC aparecerá en el ENLACE DE SALIDA. Al usar la fuente de alimentación de 24 V suministrada, obtendrá 24 V en el enlace de salida.

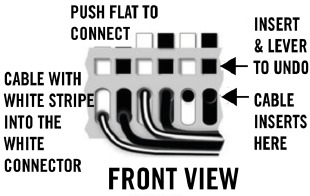

CABLE DE CC DE LONGITUD CORTADA
Una de las características de nuestro sistema de fuente de alimentación modular son nuestros cables de CC de longitud cortada. Mida exactamente la longitud que necesita, córtela a la longitud y coloque el extremo de los cables en las pestañas y empuje hasta que quede plano. Una vez conectado, el cable se bloquea en su posición. Por supuesto, puede quitar el cable levantando la pestaña. Si queda algo de aislamiento en la pestaña, simplemente levante la pestaña por completo y empuje el aislamiento sobrante con un clip o algo similar

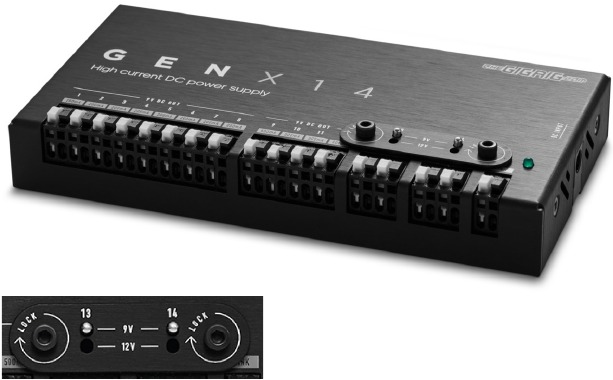

PROTECTOR DE BLOQUEO
Para asegurarse de no enviar accidentalmente el voltaje incorrecto a ninguno de sus costosos pedales, hemos proporcionado un PROTECTOR DE BLOQUEO en el interruptor. Si desea cambiar el voltaje, simplemente desenrosque los dos tornillos hexagonales, retire el protector de bloqueo y mueva el interruptor. Vuelva a colocar el PROTECTOR DE BLOQUEO una vez que haya cambiado el voltaje.

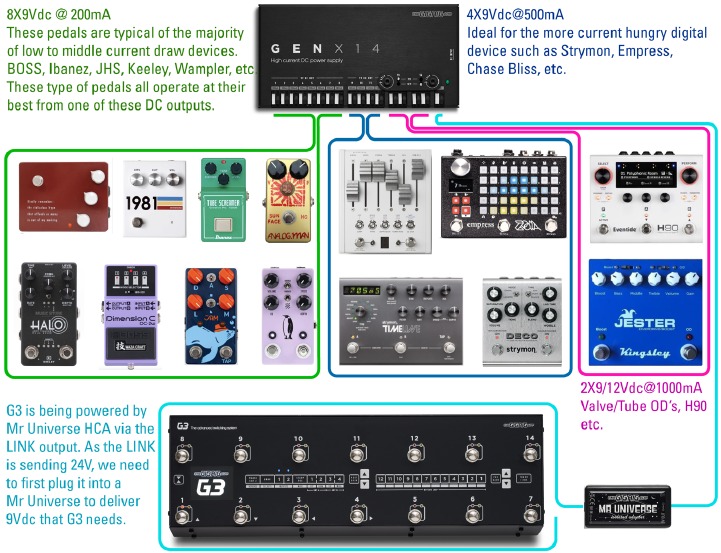

EJEMPLO DE CONFIGURACIÓN

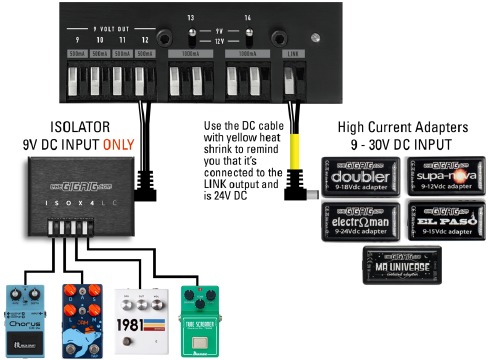

Comprender la salida LINK
La salida LINK se vincula a la entrada de CC. Alimentar la GENX14 con la fuente de alimentación de 24 V proporcionada significa que la salida LINK será de 24 V. Si alimenta la GENX14 con un Generator, la salida LINK será de 9 V. Para una máxima eficiencia, recomendamos utilizar la fuente de alimentación de 24 V proporcionada.
*TENGA EN CUENTA: los adaptadores de alta corriente fabricados antes de 2022 no tendrán la función de entrada de amplio rango. Los HCA capaces de 24 V en la entrada tendrán un punto azul en la base.
También puede conectar un Distributor a la salida LINK si necesita ejecutar varios HCA.
Los aisladores son SÓLO de entrada de 9 V y deberán alimentarse con cualquiera de las salidas de 9 V. Como el aislador proporciona alimentación aislada, se puede ejecutar desde uno de los juegos de pestañas en la salida de 1000 mA junto con cualquier otra cosa que esté alimentando, siempre y cuando tenga suficiente corriente de sobra, pero SÓLO si está configurado en 9v.

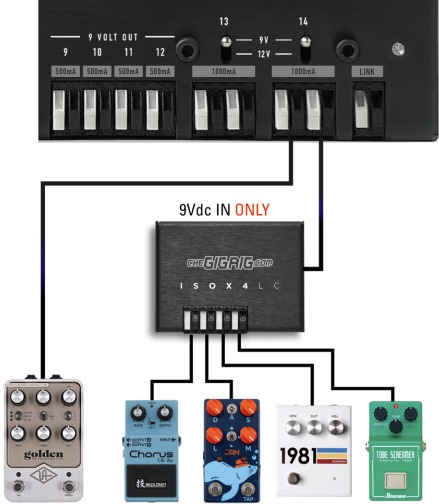

Uso de ambos juegos de pestañas en las salidas de 1000 mA
Cada una de las salidas de 1000 mA tiene 2 juegos de pestañas en paralelo para una máxima flexibilidad. 1000 mA es mucha corriente, por lo que puede compartir la salida con otro pedal siempre que uno esté aislado a través de un adaptador. Si se seleccionan 9 V, puede usar el aislador de baja corriente (ISOx4LC) y también alimentar otro pedal de 9 V 500 mA directamente desde la segunda pestaña. En este escenario, debido a que el ISO está completamente aislado, el segundo pedal se conecta directamente al segundo juego de pestañas.
Preguntas frecuentes
¿Es correcto usar esto en los EE. UU.?
Puede usar GenX14 en cualquier país del mundo. La fuente de alimentación de 24 V que viene con el GenX14 se adaptará a cualquier voltaje de entrada internacional, al igual que nuestra fuente de alimentación Generator. Se puede usar cualquiera de estos suministros, pero recomendamos el suministro proporcionado para pedaleras con gran demanda de corriente.
¿Puedo alimentar el Quad Cortex?
El Neural Quad Cortex necesita 12V@2000mA. Si suma las dos salidas de 12v@1000mA en GENX14 con un cable duplicador de corriente, entonces sí, hay suficiente para alimentar el Quad Cortex.
¿Qué hago si necesito más salidas?
GenX14 está diseñado para funcionar como parte del sistema de fuente de alimentación modular TheGigRig, por lo que agregar cosas es simple. Si necesita salidas de 9 V de menor corriente, agregue un Isolator ISOx4LC, si necesita un voltaje diferente, como 24 V para un pedal Electro-Harmonix más antiguo, puede agregar un ElectroMan 9-24V High Current Adapter.
¿Cuál es la mejor manera de conectar GenX14 a mi pedalera?
Recomendamos usar cinta para pedaleras para conectar GenX14 al velcro de bucle o cinta de doble cara para conectar a una superficie plana y seca. La fuente de alimentación de 24 V suministrada puede vivir dentro o fuera de la pedalera. Si va a vivir en la placa, conéctela de la misma manera.
¿Puedo alimentar la unidad con mi Generator?
GENX14 funcionará con cualquier fuente de centro negativo de 2,1 mm entre 9V-36V. El Generator de 9 V funcionará, pero no funcionará tan eficientemente como con la fuente de alimentación de 24 V suministrada. Para la gran mayoría de las placas, está absolutamente bien, pero si está utilizando todas las salidas de GENX14 con todo lo que está superando el límite de consumo de corriente de GEN14, entonces puede estar sobrecargando el Generator.
¿Cómo conecto un cable de CC?
Para conectar un cable de CC a GenX14, simplemente corte el cable a la longitud y empuje el cable con la raya blanca en la pestaña blanca, y el cable negro en la pestaña negra
DEBE presionar las pestañas planas para conectar. Usar el par de alicates que usa para cortar el cable funciona bien. Una vez conectado, se bloquea en su lugar.

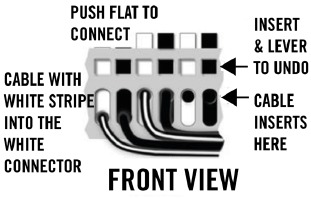

¿Cómo reutilizo un cable de CC?
Levante la pestaña y luego tire de los cables. Si los cables están atascados, asegúrese de que las pestañas estén completamente levantadas, luego tire de los cables para liberarlos. Si queda algo de aislamiento de los cables en las pestañas, simplemente levante las pestañas por completo y empuje el aislamiento fuera de la pestaña antes de devolverla a su lugar. Corte el cable a la longitud que desee y vuelva a insertarlo en las pestañas y empuje las pestañas planas.
Servicio de diagrama de ruta de alimentación
La alimentación puede ser complicada. Con tantos pedales que funcionan con diferentes voltajes, diferentes demandas de consumo de corriente, diferentes tamaños de enchufes y polaridades, es fácil confundirse. Ofrecemos un servicio donde le diremos exactamente lo que se necesita para alimentar todo en su placa. Haga clic en el enlace, ingrese los detalles y le responderemos con un diagrama y un enlace para obtener todo lo que necesita.
https://shop.thegigrig.com/custom-power-path-diagram-service/
Si necesita algo, contáctenos a través de nuestra página de soporte en thegigrig.com/support y no olvide consultar nuestro canal de YouTube para obtener más información.
Especificaciones técnicas
Voltaje de entrada: 9-34 V CC, centro negativo de 2,1 mm
Voltajes de salida: 8x9 V CC a 200 mA, 4X9 V CC a 500 mA, 2x9 o 12 V CC a 1000 mA
Consumo de corriente de la unidad principal: 5,6 amperios a 9 V CC
La entrada está protegida por diodo inverso
Seguridad: The GigRig UnderLiner & UnderLiner FS están diseñados para uso en interiores únicamente. No los moje
Dimensiones
GENX14: 158Lx82Wx22Dmm (6,22Lx3,22Wx0,87D")
G24V Fuente de alimentación: 132Lx57Wx32Dmm (5,2Lx2,24Wx1,26D")
The GigRig Ltd
Unit 15 Whitehill Industrial Pk, Whitehill Lane
Royal Wootton Bassett, Wiltshire. UK
SN4 7DB
