Manual del GigRig Quartermaster
Introducción

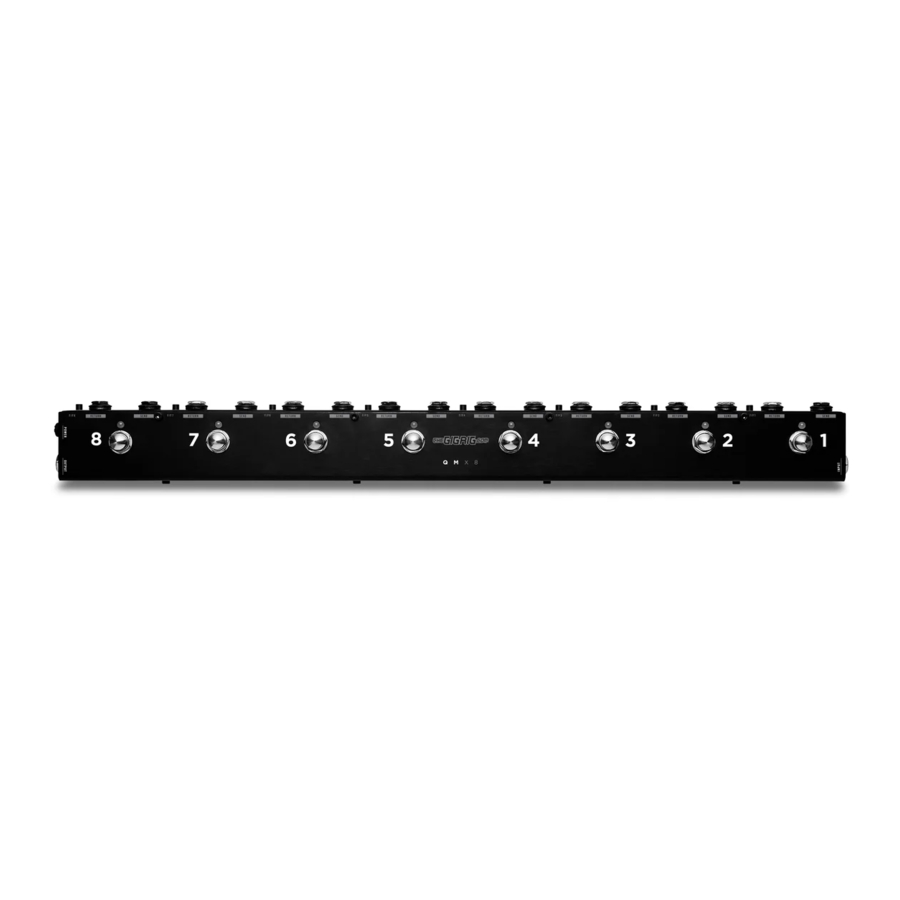

El QMX es un looper de bypass verdadero que ayudará a mantener la señal de tu guitarra al omitir cualquier efecto no utilizado. En el corazón del QuarterMaster QMX se encuentran los bucles True Bypass, que se activan pisando nuestros propios interruptores de pedal OptoKick de acero inoxidable de diseño personalizado.
Bucles True Bypass
El looper QMX no pasa ninguna señal de guitarra a través de interruptores de pie mecánicos poco fiables.
Cuando el LED de estado está apagado, la señal de la guitarra se envía a través de un relé de bypass verdadero directamente a la salida.
Cuando se pulsa el interruptor de pie, el/los pedal(es) dentro del bucle Send (SND) y Return (RTN) se añadirán a la ruta de la señal.
Si un bucle QMX no se utiliza, no silenciará la señal.

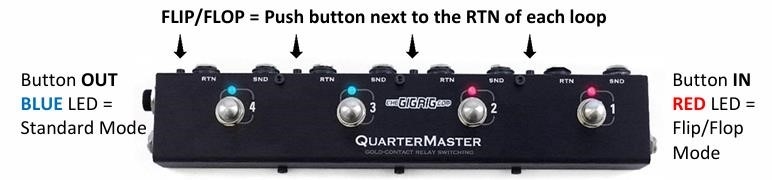

Modo Flip Flop
Hay dos modos diferentes dentro del QMX. A la izquierda de cada retorno de bucle verás un pequeño botón pulsador. Con el botón pulsador hacia FUERA, tu QMX funcionará como un Looper de efectos estándar. Este modo se indica con un LED AZUL. Los bucles sólo se desactivarán cuando se pulse el interruptor de pie del bucle por segunda vez. Pulsando el botón IN se activará el modo 'FLIP/FLOP'. Esto se indica con un LED ROJO. Esto te permite, esto te permite FLIP/FLOP entre cualquier otro interruptor de pie también en este modo.
Esto significa que puedes activar otro bucle y desactivar el bucle anterior, sin tener que pulsar el primer interruptor de pie por segunda vez.
ENLACE A VIDEO PARA EL MODO FLIP FLOP
Cualquier interruptor de pie en el modo normal (LED AZUL), no se verá afectado por los interruptores de pie con el modo FLIP/FLOP activado.
Requisitos de alimentación
9v DC. Se requiere un mínimo de 50mA por bucle para un correcto funcionamiento.
Una cantidad insuficiente de mA provocará la pérdida de la función. Recomendamos utilizar The GigRig Generator/ Modular Power Supply System/ Gen-X-14.
Los requisitos de alimentación para cada unidad son:
QMX2: 9v/100mA
QMX8: 9v/400mA
QMX4: 9v/200mA
QMX6: 9v/300mA
QMX10: 9v/500mA
FLIP/FLOP'

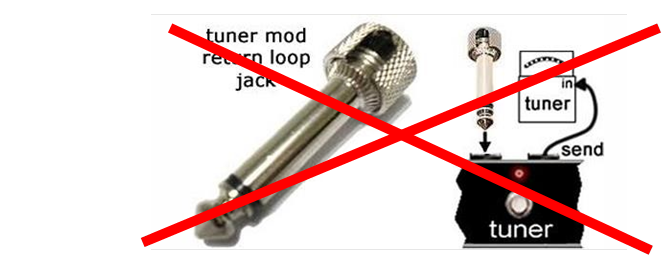

Conector de retorno del afinador
El conector incluido con tu QuarterMaster es un conector de cortocircuito que puedes utilizar para convertir un bucle de bypass verdadero estándar en una opción de envío de afinador silencioso. Para ello, conecta el envío del bucle que deseas utilizar como bucle de afinador silencioso a la entrada de tu afinador, y conecta el conector al retorno del mismo bucle. Cuando actives el interruptor de pie para el bucle, tu señal se enviará a la entrada del afinador, y el conector de cortocircuito silenciará la señal de retorno.
GARANTÍA
The GigRig garantiza que el producto está libre de defectos de material y mano de obra durante un período de 2 años a partir de la fecha original de compra.
Fabricante: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Representante autorizado: EAS - Mustamäe tee 50, 10621 Tallinn, Estonia
Sólo para uso en interiores. Mantener alejado del agua. Mantener alejado de los niños.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del GigRig Quartermaster
