Introducción

Acerca de la guía de elevación

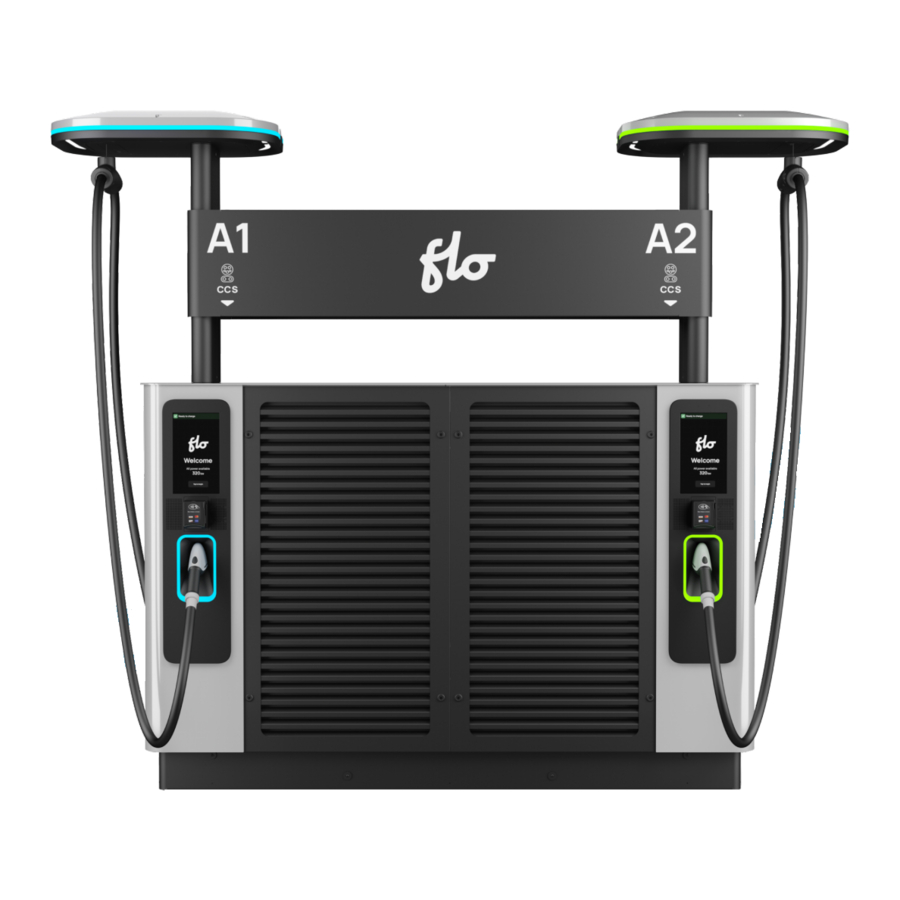

La Guía de elevación FLO Ultra™ es una guía concisa para elevar el FLO Ultra extraída de la Guía de instalación FLO Ultra™. Esta guía abarca toda la información necesaria para instalar el dispositivo de elevación y levantar de forma segura la estación de carga FLO Ultra.

Consulte la Guía de instalación FLO Ultra™ para obtener instrucciones de seguridad completas relacionadas con la instalación de la estación de carga FLO Ultra, y para obtener las instrucciones de instalación completas.

NOTA: Todas las referencias a otras secciones se encuentran en la Guía de instalación FLO Ultra™.

INSTRUCCIONES DE MOVIMIENTO Y ALMACENAMIENTO

Siga las instrucciones de movimiento y almacenamiento que se detallan en esta sección.

Formación en seguridad

1. Solo los trabajadores capacitados y certificados pueden operar una carretilla elevadora.
2. Asegúrese de que los operadores estén capacitados en los tipos de camiones utilizados para mover el cargador.

FLO recomienda seguir las siguientes pautas para mover la caja de forma segura con una carretilla elevadora:

Operaciones con carretillas elevadoras

1. Siga las normas y reglamentos de seguridad locales.
2. Siga las normas y reglamentos de seguridad de sus empleadores.
3. Siempre opere el vehículo de acuerdo con las instrucciones del fabricante.
4. Siempre use el cinturón de seguridad cuando la carretilla elevadora lo tenga.
5. Nunca exceda la carga nominal y asegúrese de que sea estable y equilibrada.
6. No levante ni baje la carga mientras viaja.
7. Mantenga una distancia segura de los bordes de la plataforma y la rampa.
8. Tenga en cuenta otros vehículos en el área de trabajo.
9. Tenga una visibilidad clara del área de trabajo y asegúrese de tener suficiente espacio libre al levantar, cargar y operar una carretilla elevadora.
10. Use una base adecuada y el asidero, si está disponible, al entrar en el ascensor.
11. Use bocinas en áreas obstruidas.
12. Esté atento a los peatones.
13. No dé paseos ni use las horquillas para levantar personas.

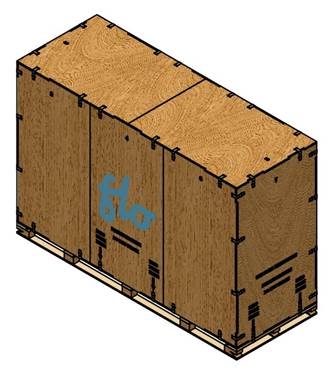

Descarga de la caja del camión

Siga los pasos a continuación para descargar correcta y segura la caja de transporte FLO Ultra del camión:

Antes de descargar la caja del camión, tenga en cuenta las siguientes consideraciones:

• Peso y dimensiones del producto embalado:
  • Peso: 2 700 lb (1 225 kg)
  • Dimensiones: 132 x 48 x 90 pulgadas (335 x 122 x 229 cm)
• Modos de elevación:
  • El FLO Ultra debe ser recogido por la carretilla elevadora desde uno de los dos lados largos.

NOTA: Se requieren extensiones de carretilla elevadora para manejar la caja desde el lado largo.

Elevación

FLO ofrece un dispositivo de elevación opcional para la carretilla elevadora para ayudar con el manejo.

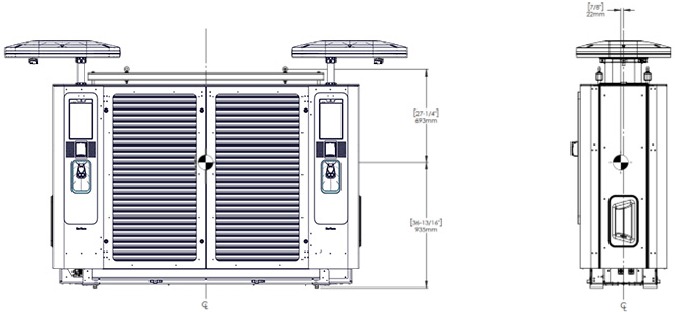

Centro de gravedad

Las siguientes imágenes muestran el centro de gravedad del FLO Ultra.

Elevación con carretilla elevadora

NOTA: La sección Elevación con carretilla elevadora solo es aplicable cuando mueve el FLO Ultra con una carretilla elevadora una vez que la unidad ha sido desempaquetada. Consulte "Descarga de la caja del camión" para obtener más información.

NOTA: El dispositivo de elevación (ASME0586) es opcional y se vende por separado de la estación de carga FLO Ultra. Consulte la Guía de pedidos FLO Ultra^TM disponible en flo.com.

Siga las instrucciones a continuación para levantar correctamente un FLO Ultra con una carretilla elevadora:

Instalación del dispositivo de elevación en el FLO Ultra

Siga los pasos a continuación para instalar un dispositivo de elevación en el FLO Ultra:

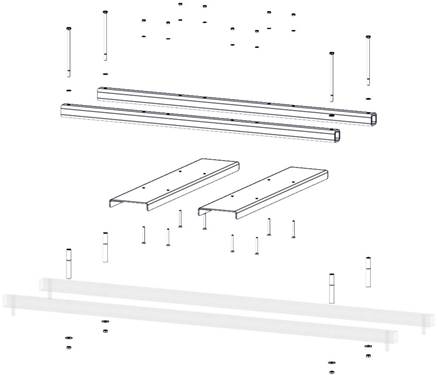

1. Coloque las barras horizontales del dispositivo de elevación de la carretilla elevadora encima del FLO Ultra, alineando las extrusiones en la parte inferior con las hendiduras en la parte superior del FLO Ultra.

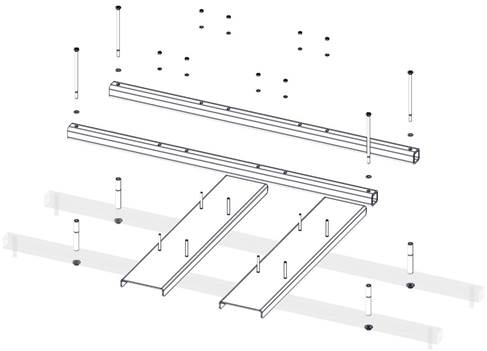

2. Coloque los dispositivos de elevación en ángulo encima de las barras de elevación de la carretilla elevadora en una disposición perpendicular, alineando los orificios para tornillos de los dispositivos de elevación en ángulo y las barras de elevación.

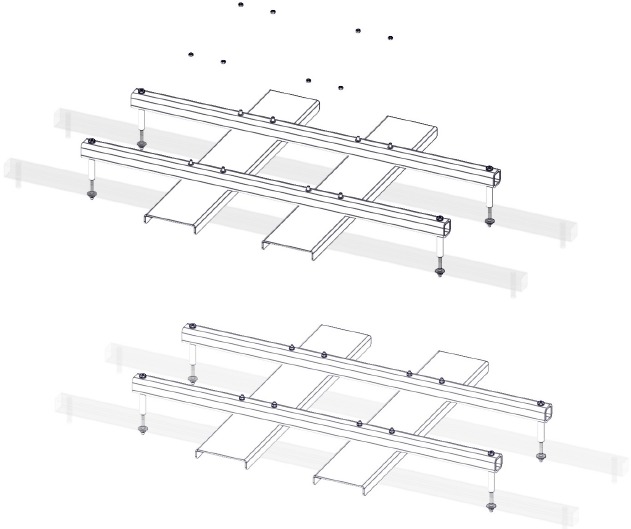

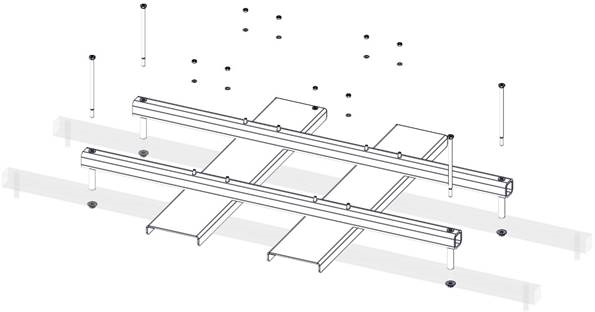

3. Coloque la arandela encima del orificio para tornillos del dispositivo de elevación en ángulo y atornille el tornillo de cabeza. En la parte inferior del dispositivo de elevación en ángulo, agregue una arandela de gran tamaño y un perno al tornillo de cabeza para asegurar las partes. El par debe ser de 70 N m (51,6 lb-pi).

Elevación del FLO Ultra con una carretilla elevadora

Siga los pasos a continuación para levantar correcta y segura el FLO Ultra con una carretilla elevadora:

1. Asegúrese de que el operador esté calificado y certificado para operar la carretilla elevadora.
2. Asegúrese de que el dispositivo de elevación esté instalado correctamente y de que todos los tornillos estén correctamente apretados y asegurados antes de levantar, de acuerdo con la sección anterior Instalación del dispositivo de elevación en el FLO Ultra.
3. Confirme la capacidad de elevación de la carretilla elevadora para asegurarse de que pueda levantar de forma segura el peso del FLO Ultra. Use solo una carretilla elevadora que pueda levantar de forma segura el FLO Ultra. La capacidad de elevación de la carretilla elevadora debe ser superior a 700 kg (1 540 lbs) para levantar la estación de carga y el dispositivo de elevación. Consulte Especificaciones para obtener más información.

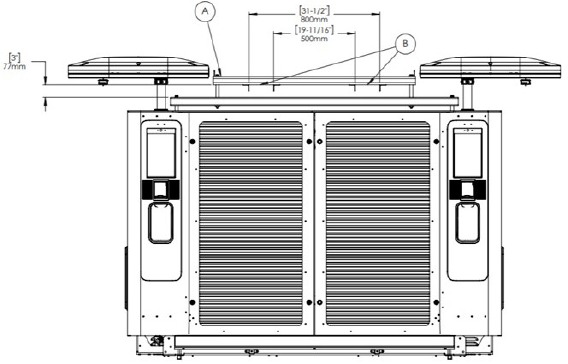

4. Levante las horquillas a la altura indicada por la posición B.
5. Asegure la estación de carga a la carretilla elevadora con una correa o cadena. Use las barras de elevación largas sin pintar para anclar el dispositivo de elevación a la estación de carga.
6. Asegúrese del buen posicionamiento de las horquillas entre el dispositivo de elevación de la carretilla elevadora y el FLO Ultra (identificado por cada una de las flechas de B). Realice una verificación visual para asegurar el posicionamiento correcto de las horquillas y que el camino de la carretilla elevadora esté despejado.
7. Levante el FLO Ultra y transpórtelo a la ubicación correcta. Evite giros bruscos, paradas y arranques durante el transporte.
8. Coloque suavemente el FLO Ultra en la ubicación correcta.
9. Vuelva a usar el dispositivo de elevación para otras instalaciones de FLO Ultra o recíclelo; sin embargo, el equipo de elevación solo se puede usar para levantar una estación de carga FLO Ultra. Este equipo no debe usarse para ningún otro tipo de elevación.

Instrucciones importantes de seguridad

GUARDE ESTAS INSTRUCCIONES.

Lea todas las instrucciones antes de usar este producto.
Mantenga las instrucciones actualizadas durante todo el ciclo de vida del producto.

Este documento proporciona instrucciones para instalar el dispositivo de elevación FLO Ultra y no debe usarse para ningún otro producto.

1. Bajo ninguna circunstancia el cumplimiento de la información en este manual eximirá al instalador de su responsabilidad de cumplir con todos los códigos o normas de seguridad aplicables.
2. Se han realizado esfuerzos razonables para garantizar que las especificaciones y otra información contenida en esta guía sean precisas y completas en el momento de la publicación. Sin embargo, las especificaciones y otra información contenida en este manual están sujetas a cambios en cualquier momento sin previo aviso.
3. FLO no se hace responsable de ningún daño que pueda ocurrir como resultado de instalaciones personalizadas no descritas en este documento.
4. Si por alguna razón no es posible instalar el dispositivo de elevación FLO Ultra de acuerdo con los procedimientos proporcionados en esta guía, el instalador debe comunicarse con el equipo de FLO.
5. Conecte la fuente de alimentación de la estación de carga con conductores clasificados para su uso a una temperatura de al menos 167°F (75°C).
6. Cualquier modificación realizada en el dispositivo de elevación está prohibida sin el permiso expreso por escrito de FLO.
7. Manipule las piezas con cuidado, ya que pueden tener bordes afilados. Siempre use gafas de seguridad, zapatos de seguridad y guantes de protección al desembalar e instalar el dispositivo de elevación FLO Ultra.

Referencias

• Estaciones de carga de vehículos eléctricos para EE. UU. y Canadá | FLO
