Manual de la FLSUN T1

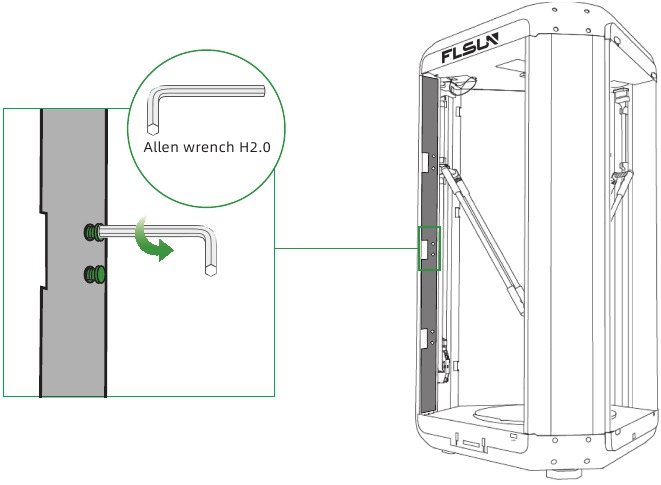

Retirar la placa de cubierta del eje X

Retire los tres tornillos ST2.9×16 de la placa de cubierta del eje X. Retire la placa de cubierta del eje X.

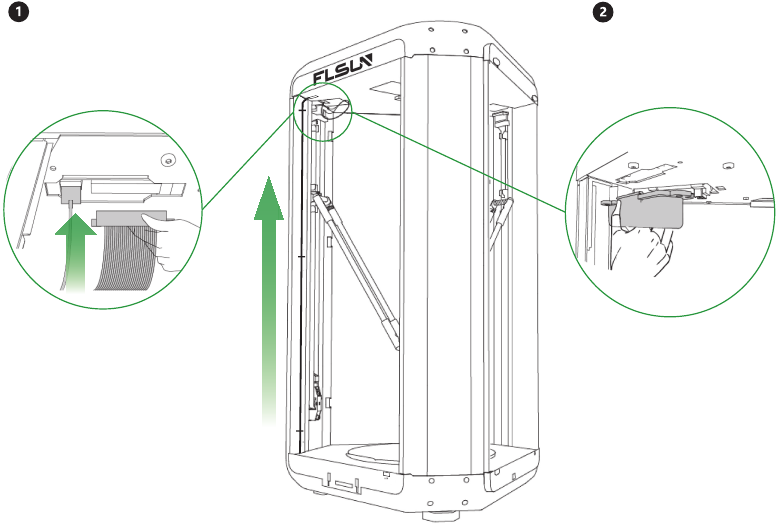

Instalar el cableado principal y el tipo C

1. Levante y enderece el cableado principal y el tipo C que se retiraron de la ranura de la parte inferior y, a continuación, inserte los cables en los puertos correspondientes de la parte inferior de la carcasa superior respectivamente. A continuación, vuelva a colocar la placa de cubierta del eje X y fíjela con tornillos ST2.9×16*6.
2. Saque el Cable Holder (sujetacables). Pellizque firmemente el broche central del sujetacables y empuje hacia arriba para organizar el cableado principal y el tipo C.

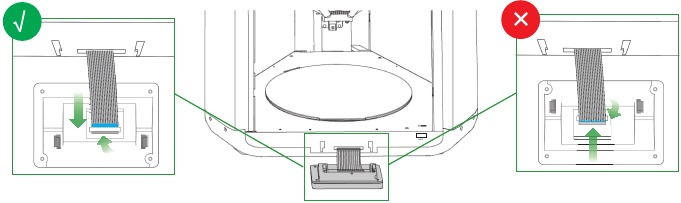

Instalar la pantalla

1. *Tenga en cuenta la orientación de la pantalla. Saque la ⑨Display Screen (pantalla), abra suavemente la abrazadera negra del cable hacia arriba como se muestra en la figura de la derecha. Empuje el cable de la pantalla en la dirección que se muestra en la figura. Y presione hacia abajo la abrazadera negra del cable para fijar el cable de la pantalla (Tenga cuidado de no torcer, voltear o doblar el cable de la pantalla).

2. Empuje el cable de la pantalla en la abertura en la parte posterior de la pantalla, a continuación, inserte la pantalla de nuevo en la ranura de la pantalla y empuje hacia abajo para apretar la pantalla.

3. Instalación de la pantalla completada.

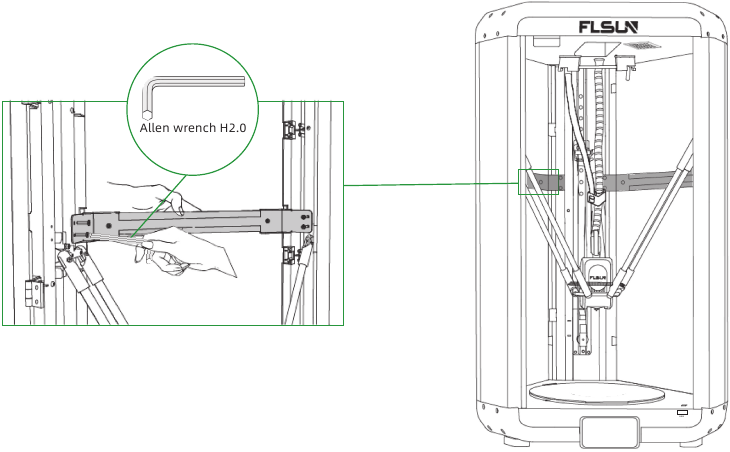

Instalar el soporte del cerramiento

1. Saque el Enclosure Holder (soporte del cerramiento) y los tornillos M3×6*8 y fije el soporte del cerramiento en la posición que se muestra en el eje.
2. Instalación de dos soportes de cerramiento completada.

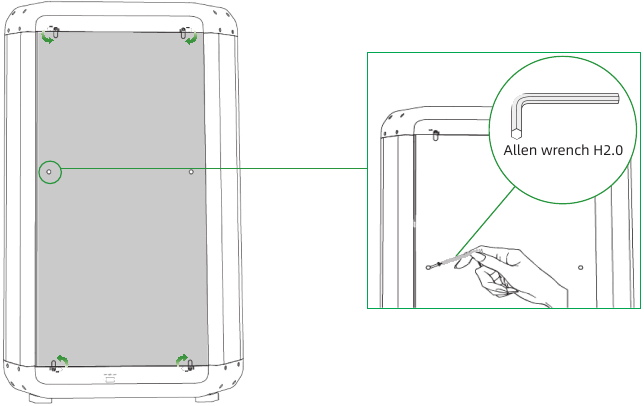

Instalar el cerramiento

1. Utilice tornillos M3×6*4 para fijar el cerramiento lateral y el soporte del cerramiento.
   Saque los dos cerramientos laterales, alinee el cerramiento lateral con el marco exterior y, a continuación, mueva los clips en las carcasas superior e inferior para asegurar las carcasas.

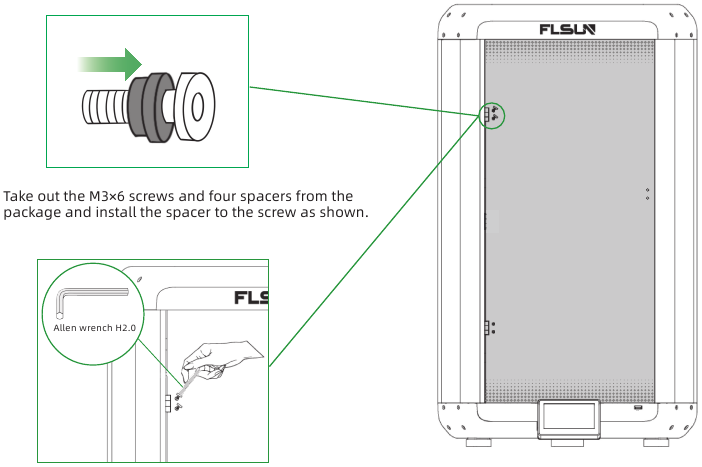

2. Saque el cerramiento frontal del paquete, retirando la película protectora del cerramiento frontal. Alinee el cerramiento frontal con la bisagra en el eje X y apriételo con tornillos M3×6.

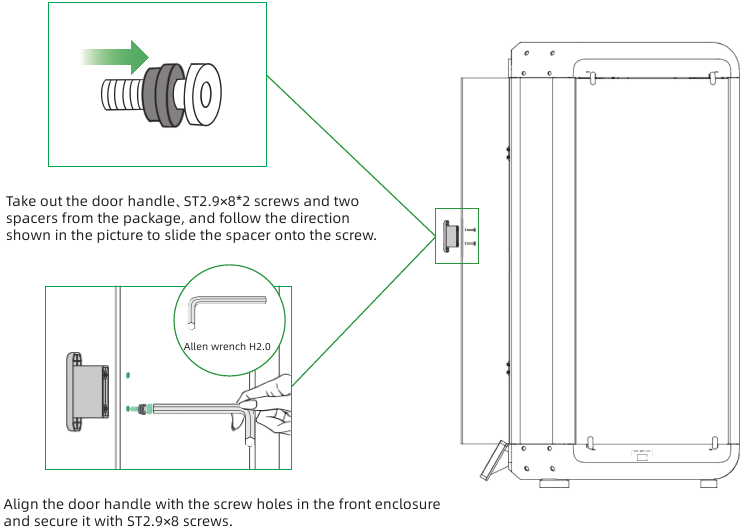

Instalar la manija de la puerta

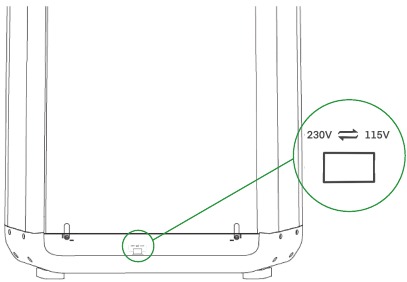

1. El voltaje de entrada predeterminado de la impresora es de 230 V. Si el voltaje en su ubicación es de 115 V, ajuste manualmente el voltaje de entrada de alimentación a 115 V antes de encender la impresora por primera vez.

2. Después de asegurarse de que todas las líneas están conectadas, saque el cable de alimentación y conéctelo en el lado izquierdo de la impresora y encienda el interruptor de alimentación para activar la máquina.
   *Tenga en cuenta que antes de enchufar el cable de alimentación, presione el interruptor de alimentación para asegurarse de que el interruptor de alimentación está apagado.


Primer inicio

1. Después de encender, siga las instrucciones en la pantalla para seleccionar el idioma y haga clic en "Start" (Iniciar).

2. Seleccione la red y haga clic en "Next" (Siguiente). Si no se necesita ninguna conexión, haga clic en "Skip" (Omitir); si es necesario, vuelva a agregar la conexión de red a la pantalla.

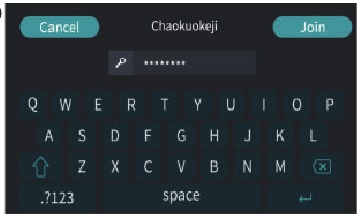

3. Introduzca la contraseña de wifi y haga clic en "Join" (Unirse).

4. Siga las indicaciones, haga clic en "Next" (Siguiente) y el dispositivo realizará la "Self-inspection" (autocomprobación).

5. La autocomprobación consta de 4 pasos, que se llevan a cabo secuencialmente y no se pueden cancelar una vez que ha comenzado la autocomprobación.

6. Autocomprobación completada, haga clic en "Confirm" (Confirmar).


Primera impresión

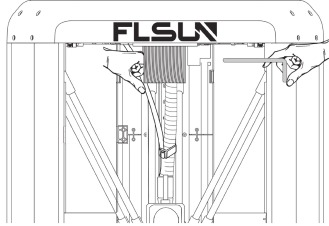

1. Inserte el filamento en el soporte del filamento.

2. Tire del filamento hacia abajo a través del orificio central del filamento hasta que se inserte en el tubo de PTFE del efector.

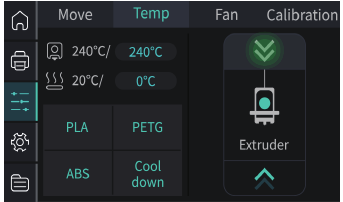

3. Haga clic en " "-" "- " ". Cuando la boquilla se calienta a la temperatura establecida, la impresora cargará automáticamente el filamento.

4. Espere a que se extruya el filamento y, a continuación, termine la " load" (carga).

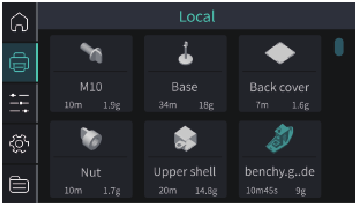

5. Haga clic en " " y seleccione el modelo que desea imprimir.

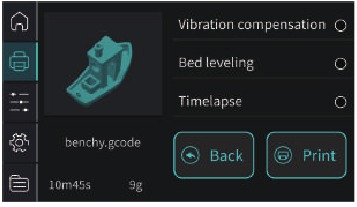

6. Antes de iniciar la impresión, puede seleccionar manualmente "Vibration compensation" (compensación de vibración), "Bed leveling" (nivelación de la cama) y "Timelapse" (lapso de tiempo) y, a continuación, hacer clic en "Print" (Imprimir) para iniciar la impresión.

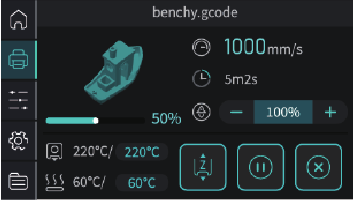

7. Si la boquilla está demasiado baja o demasiado alta al imprimir la primera capa, puede hacer clic en " " durante la impresión para ajustar la altura de la boquilla y el ajuste se guardará automáticamente.


Atención al cliente

Vaya al sitio web oficial de Flsun para descargar Flsun Slicer:
Sitio web oficial:https://flsun3d.com

Visite la Wiki oficial de Flsun para obtener más información sobre el uso, el mantenimiento y las FAQ de la máquina: http://wiki.flsun3d.com/en/home

Al escanear el código QR, puede elegir cualquier canal para obtener las últimas actualizaciones de productos y noticias relacionadas.

Si necesita ayuda adicional, no dude en ponerse en contacto con nosotros:
Correo electrónico de posventa:service@flsun3d.com
