Manual del eufy C33

Pasos clave para una instalación exitosa

Antes de continuar

• Vea el video de instalación antes de continuar.
  https://youtu.be/9niPWO5002w


• Si el backset de su puerta es de 2¾ pulgadas (70 mm), deberá extender el pestillo.
  Empuje la pestaña S1 hacia arriba y manténgala presionada (1), presione la perilla hacia abajo (2), deslice la perilla hacia la posición de 2¾ y extraiga la placa frontal (3).

  • Asegúrese de que la pestaña S1 esté SIEMPRE hacia arriba al extender el pestillo.

Durante la instalación

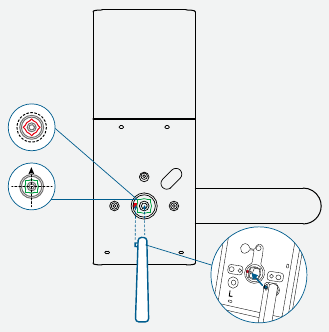

• Compruebe a fondo que el eje esté bien instalado y que no se pueda extraer, de lo contrario, la cerradura podría fallar. (Consulte el Paso 3 para la instalación del eje)

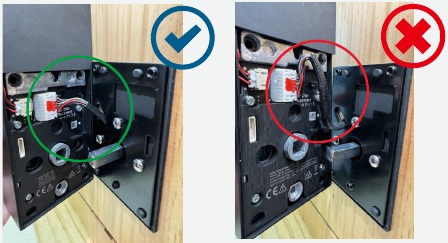

• Asegúrese de que el cable esté metido en la cavidad en la parte posterior del ensamblaje interior.


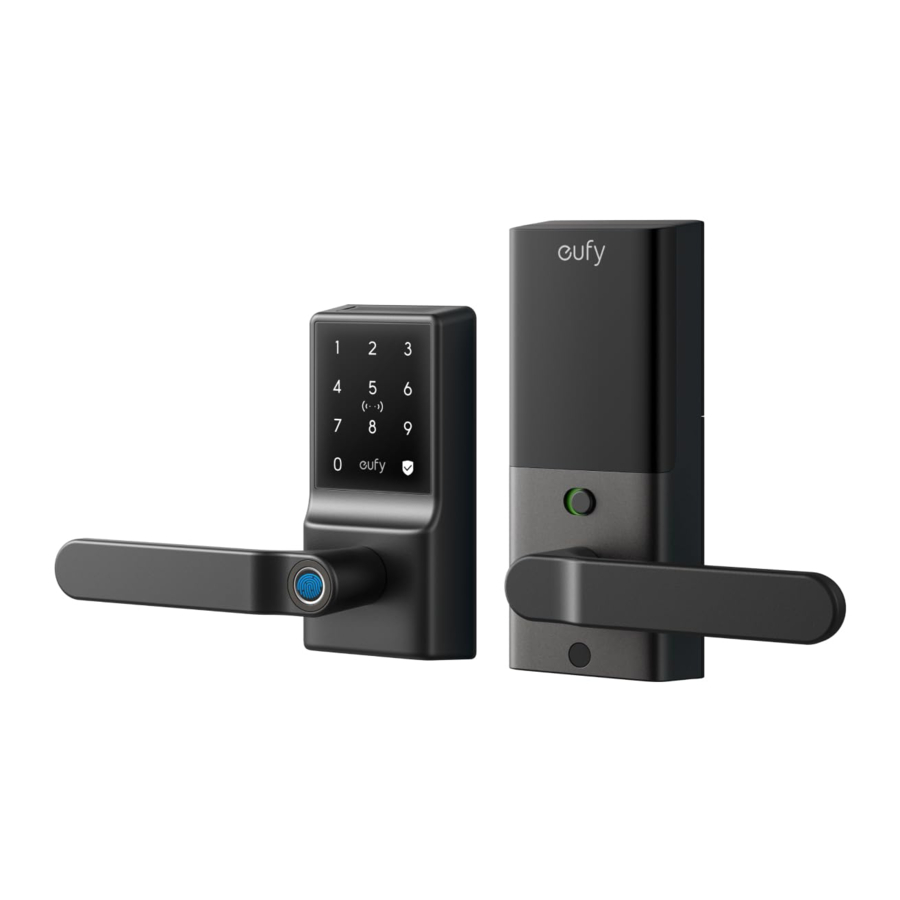

De un vistazo

Montaje exterior

1. Puerto USB-C
   • Carga la cerradura en situaciones de emergencia.
2. Ranura para llave
3. Teclado
4. Lector NFC
5. Luz de estado y botón de bloqueo/desbloqueo
   • Azul: Puerta desbloqueada
   • Naranja: Puerta bloqueada
   • Rojo: Estado anormal
6. Manija
   • Ajuste la dirección de la manija hacia la izquierda o hacia la derecha según sea necesario.
7. Escáner de huellas dactilares

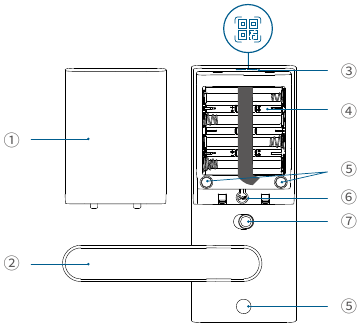

Montaje interior

1. Tapa de la batería
2. Manija
   • Ajuste la dirección de la manija hacia la izquierda o hacia la derecha según sea necesario.
3. Código QR
   • Escanear para agregar Smart Lever Lock C33 en la aplicación.
4. Compartimento de la batería
5. Orificio para tornillo
6. Botón de configuración
   • Presione durante 2 segundos para poner Smart Lever Lock en modo de emparejamiento.
   • Presione durante 10 segundos para restablecer Smart Lever Lock.
7. Botón de privacidad
   • Verde: Desbloquee la puerta desde dentro o desde fuera.
   • Rojo: Desbloquee la puerta solo desde dentro.

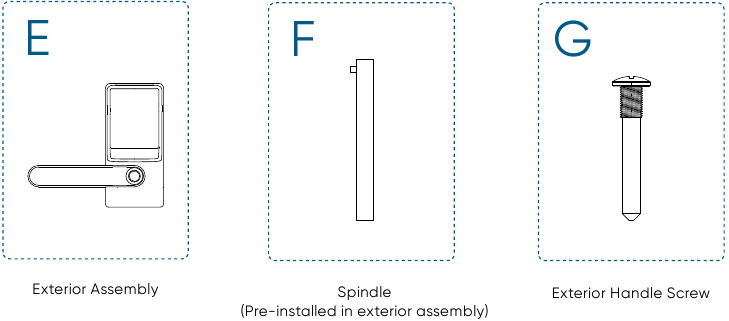

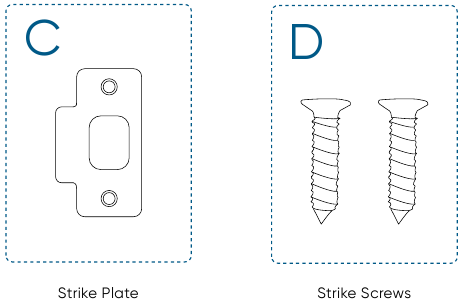

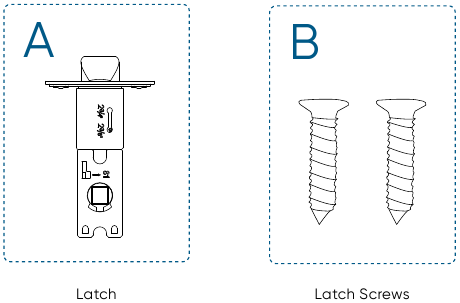

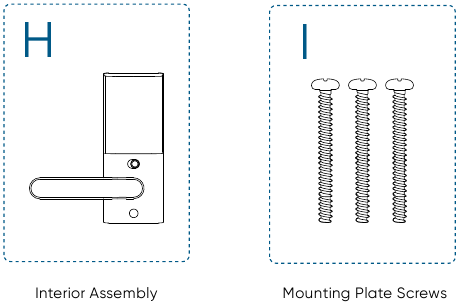

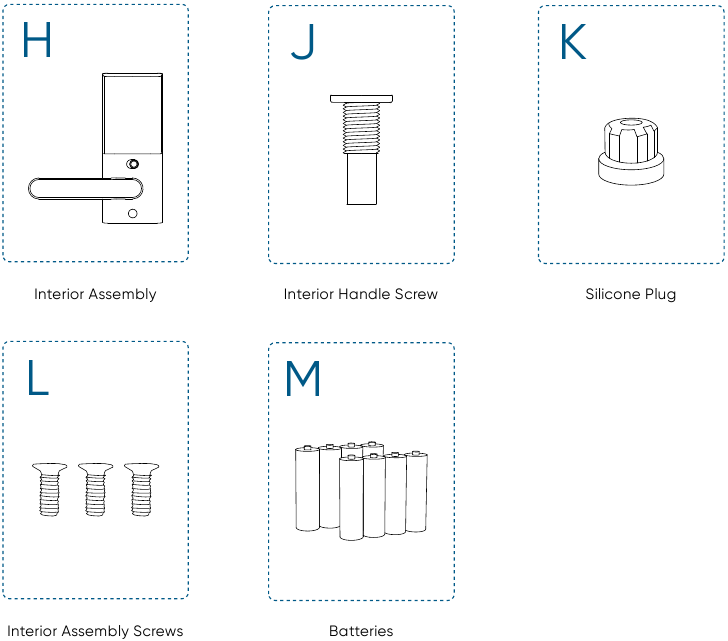

Qué hay en la caja

Paso 2

Paso 3

Paso 4

Paso 5

Instalación de Smart Lever Lock

La instalación generalmente toma menos de 20 minutos. Si tiene alguna pregunta o inquietud, visite support.eufy.com para obtener ayuda.
Mantenga la puerta abierta durante la instalación. No cierre la puerta hasta que se inserten las baterías.

Lo que necesita
Prepare un destornillador Phillips estándar antes de la instalación. Los tornillos incluidos son tornillos Phillips.

Paso 1. Prepare la puerta

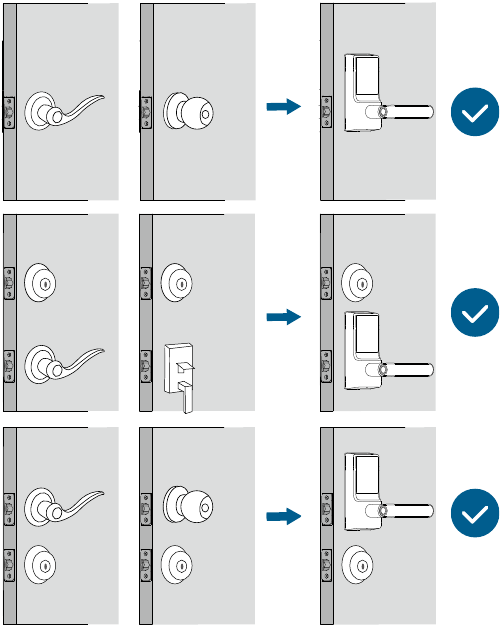

1. Decida la posición de instalación de Smart Lever Lock según la ubicación de la cerradura existente (si la hay).

2. Para evitar problemas de instalación, retire la cerradura existente o manténgala al menos 1¾ pulgadas (45 mm) por debajo de Smart Lever Lock.

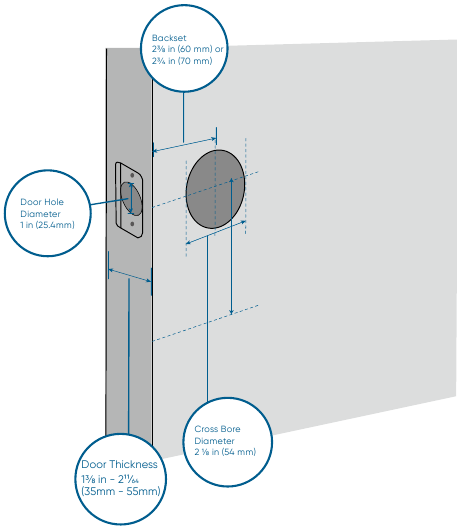

3. Compruebe si su puerta tiene orificios como se ilustra a continuación. Si no es así, utilice la plantilla y taladre orificios en su puerta.


Paso 2. Instale el pestillo y la placa de contacto

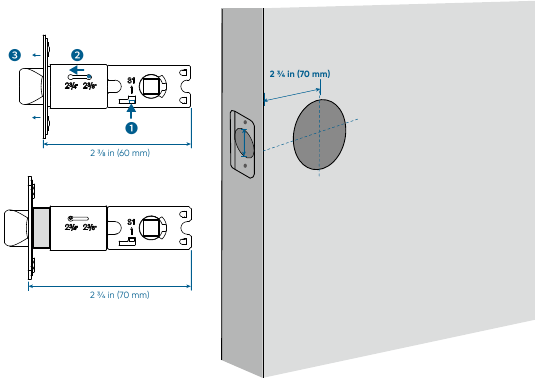

1. Compruebe su puerta para ver si el pestillo requiere ajuste.
   Si el backset es de 2 ⅜ pulgadas (60 mm), utilice el pestillo provisto para instalar.

   Si el backset es de 2¾ pulgadas (70 mm), deberá extender el pestillo. Empuje la pestaña S1 hacia arriba y manténgala presionada (1), presione la perilla hacia abajo (2), deslice la perilla hacia la posición de 2¾ y extraiga la placa frontal (3).
   Asegúrese de que la pestaña S1 esté SIEMPRE hacia arriba al extender el pestillo.

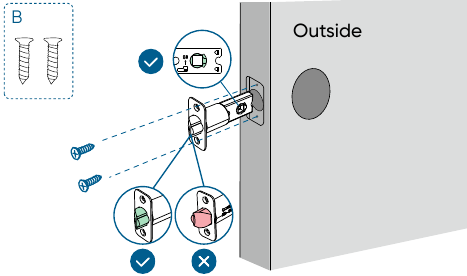

2. Deslice y atornille el pestillo en la puerta.


   • Asegúrese de que el orificio del eje esté directamente recto hacia el suelo.
   • El bisel del pestillo debe hacer contacto primero con la placa de contacto cuando la puerta se está cerrando.

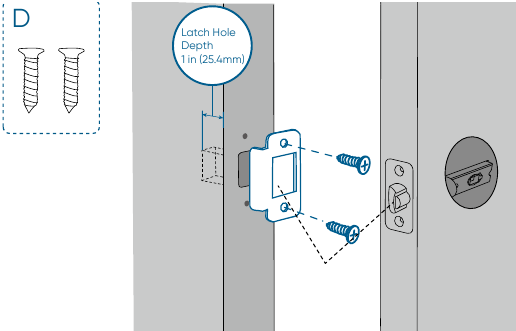

3. Asegúrese de que la profundidad del orificio del pestillo en el marco de la puerta sea de al menos 1 pulgada (25,4 mm), de lo contrario, la calibración puede fallar durante la configuración y es posible que la cerradura no funcione como se espera.


   • Si el orificio del pestillo es demasiado profundo, puede instalar el separador de plástico provisto.
   • El mecanismo anti-picking funciona SOLO cuando se instala la placa de contacto provista.


Paso 3. Instale el montaje exterior

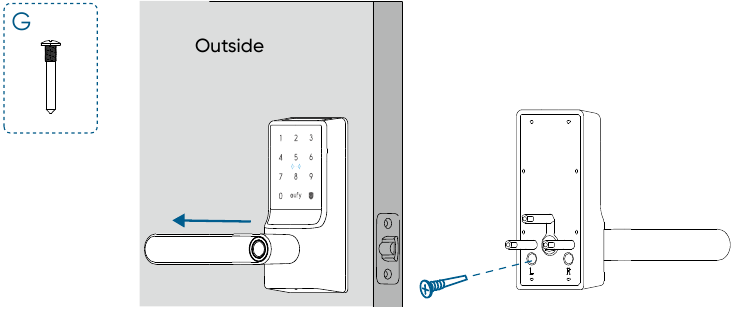

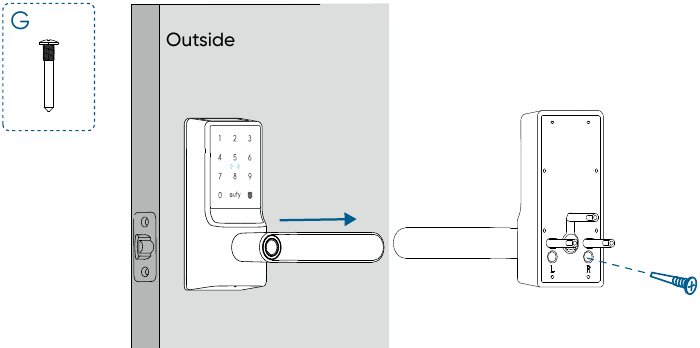

1. Gire la manija del ensamblaje exterior hacia la izquierda o hacia la derecha. Luego, bloquee el tornillo en el orificio del tornillo correspondiente.
   Mano izquierda:

   Mano derecha:

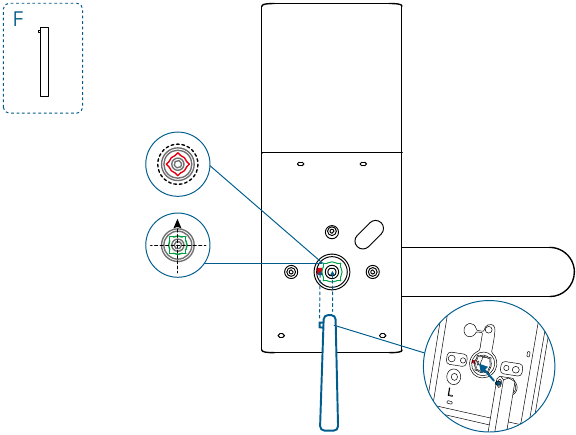

2. Si el eje no está preinstalado en el ensamblaje exterior, inserte el eje alineando el cabezal del resorte con la ranura.
   Asegúrese de que el eje esté bien instalado y que no se pueda extraer. Luego, gire el eje para asegurarse de que esté directamente recto hacia el suelo.

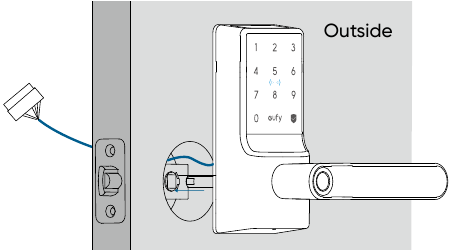

3. Pase el cable conectado al ensamblaje exterior sobre el pestillo. Inserte el eje en el orificio del eje del pestillo.


Paso 4. Instale la placa de montaje

1. Separe la placa de montaje y la tapa de la batería del ensamblaje interior.

2. Coloque la placa de montaje con la almohadilla de silicona contra la puerta. Pase el cable a través de la ranura ovalada de la placa de montaje.

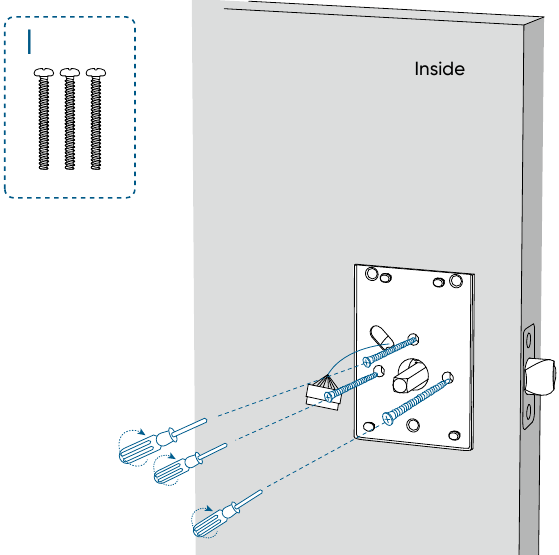

3. Alinee la placa de montaje con los receptáculos de tornillo roscados del ensamblaje exterior. Apriete firmemente los tornillos en su lugar. Coloque los tornillos con las manos, luego use un destornillador para asegurarlos.


Paso 5. Instale el montaje interior

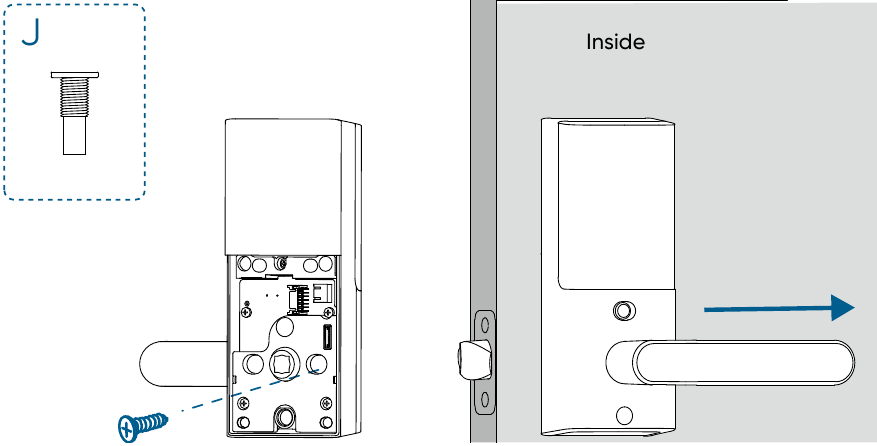

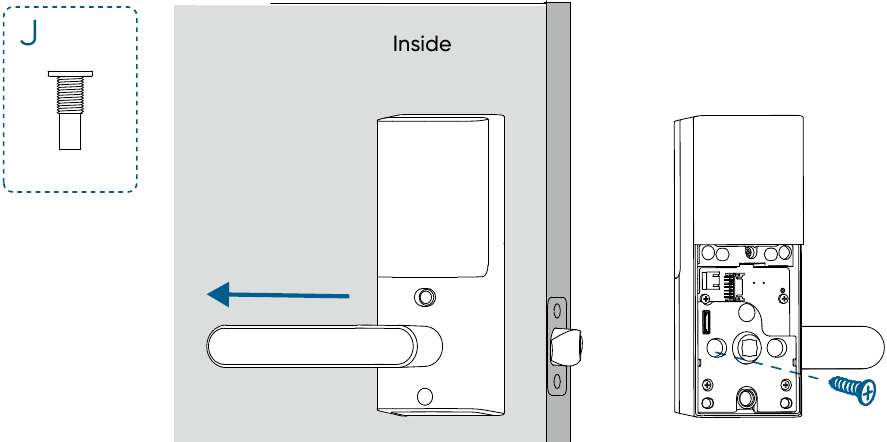

1. Gire la manija del ensamblaje interior hacia la izquierda o hacia la derecha. Luego, bloquee el tornillo en el orificio del tornillo correspondiente.

   • La manija debe estar horizontal cuando apriete el tornillo.
   • Apriete el tornillo hasta el fondo. De lo contrario, la manija puede atascarse.
   • Asegúrese de que la dirección de la manija interior sea la misma que la exterior.


Mano izquierda:

Mano derecha:

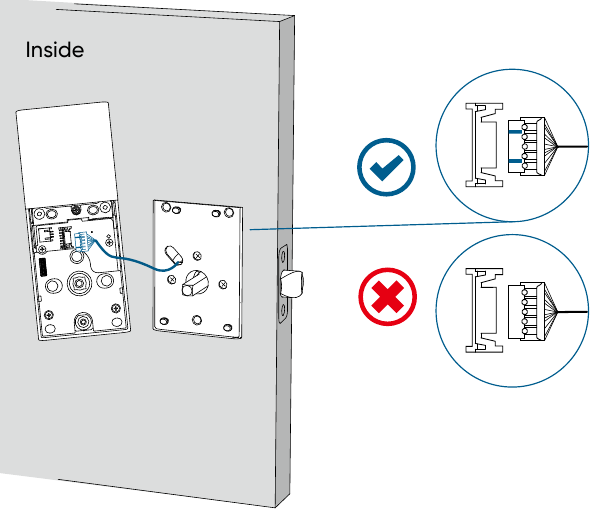

2. Enchufe el cable en el zócalo del ensamblaje interior. Pase el cable alrededor del receptor del eje para evitar pellizcos durante la instalación.

   • Asegúrese de que el cable esté metido en la cavidad en la parte posterior del ensamblaje interior.

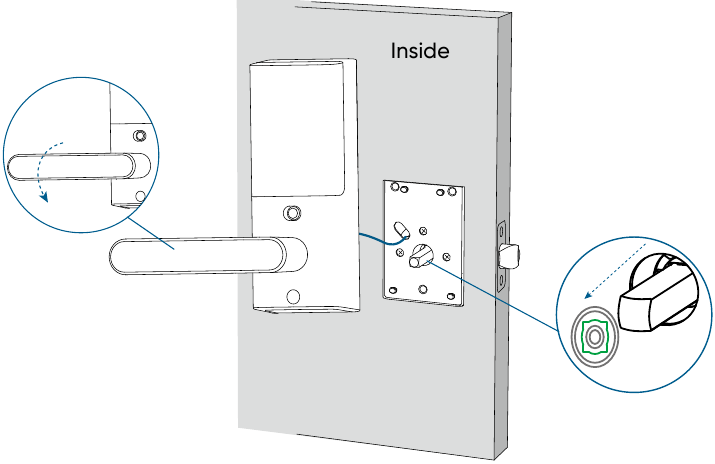

3. Inserte el eje en el receptor del eje del ensamblaje interior.


   • Asegúrese de que el cable esté metido en la cavidad en la parte posterior del ensamblaje interior.
   • Después de insertar el ensamblaje interior, compruebe si el pestillo se mueve correctamente girando la manija.

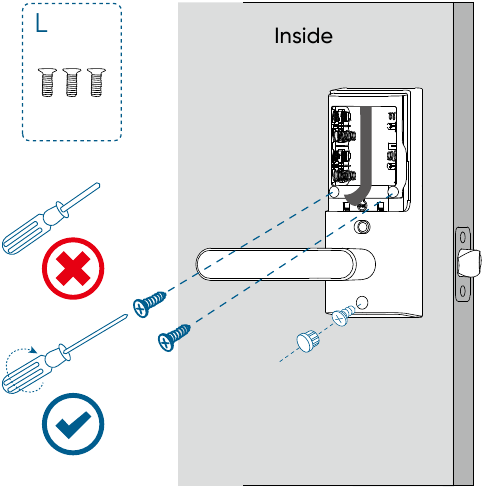

4. Apriete los tornillos del ensamblaje interior con un destornillador largo y luego inserte el tapón de silicona en el orificio debajo de la manija.

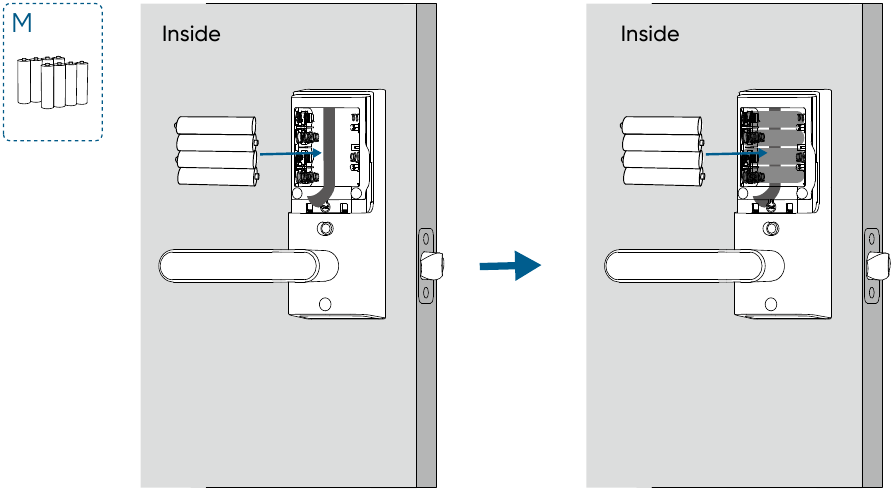

5. Instale las 8 baterías AA provistas con la polaridad correcta.


   • No coloque la tapa de la batería hasta que la configuración del sistema esté completa en la aplicación.
   • Para su comodidad, primero instale la capa inferior de 4 baterías AA.
   • Cuando retire las baterías, primero retire la capa superior y luego tire suavemente de la cinta para levantar las baterías restantes fuera del compartimento.

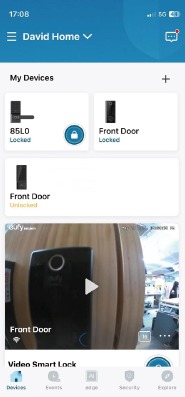

Configuración del sistema

1. Descargue e instale la aplicación eufy Security y luego regístrese para obtener una cuenta.


2. Toque + para agregar Smart Lever Lock a su lista de dispositivos.

3. Una vez que se complete la configuración, instale la tapa de la batería. Su Smart Lever Lock ahora está listo para usar.

Para obtener soporte en línea, videos tutoriales, preguntas frecuentes y más información, visite https://support.eufy.com/s/.
