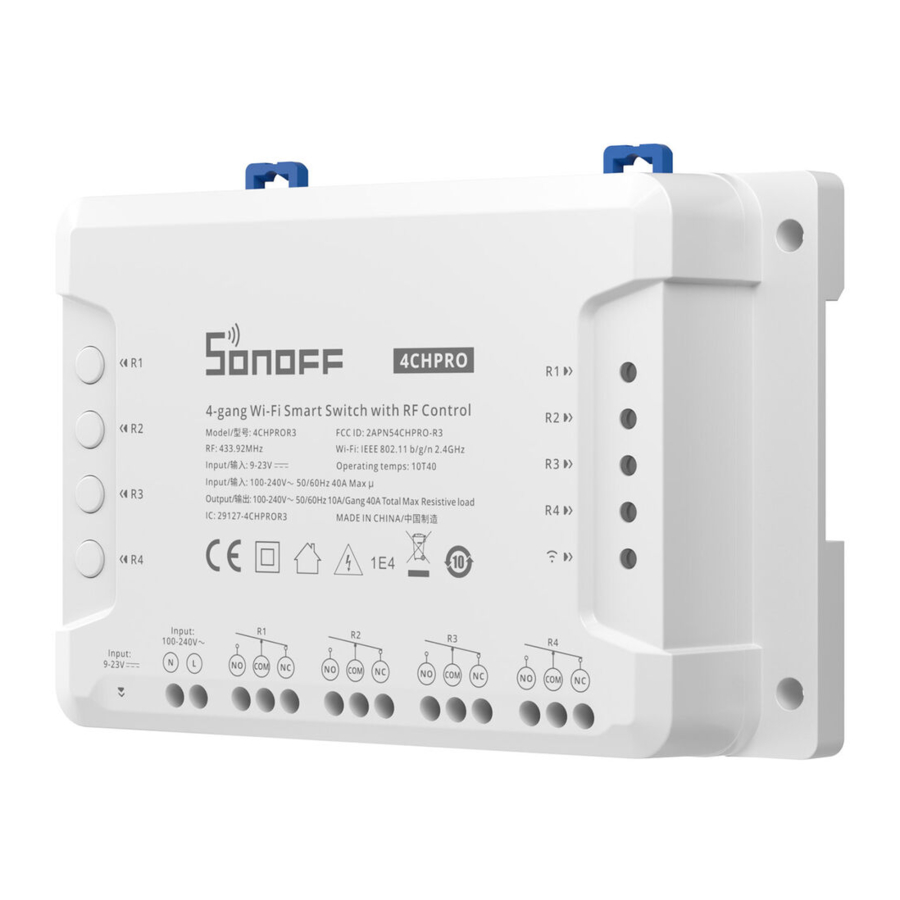

Manual de Sonoff 4CH, 4CHPRO

Instrucciones de funcionamiento

Apagar

Por favor, instale y mantenga el dispositivo por un electricista profesional. ¡Peligro de descarga eléctrica, no opere ninguna conexión ni toque el conector de terminal mientras el dispositivo está encendido!

Instrucciones de cableado

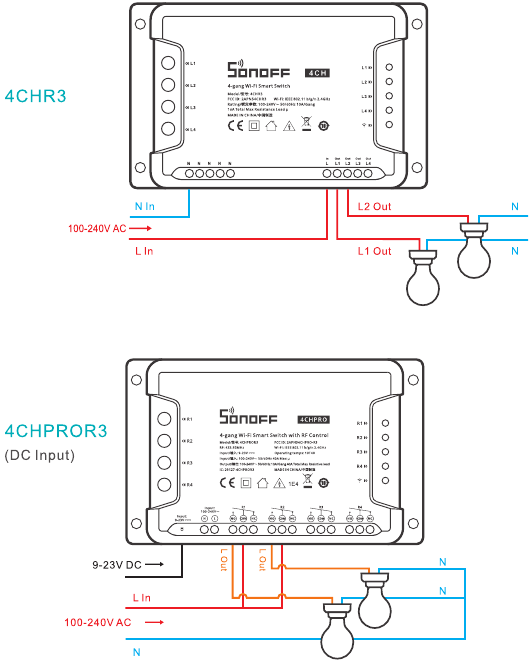

Instrucciones de cableado de la lámpara:

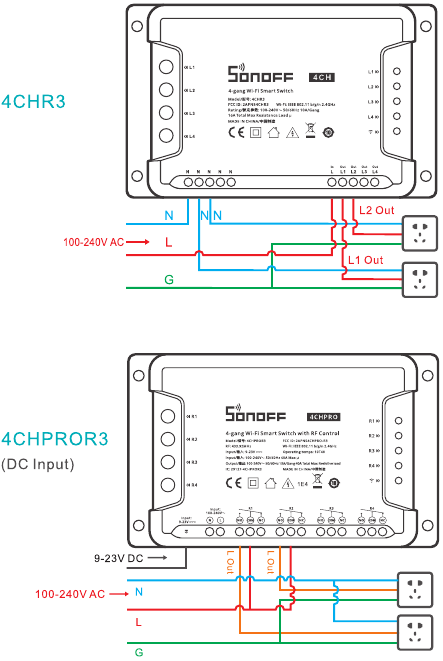

Instrucciones de cableado del enchufe (No es necesario conectar si no hay cable de tierra):

Asegúrese de que todos los cables estén conectados correctamente.

Para garantizar la seguridad de su instalación eléctrica, es esencial que se haya instalado un Interruptor Automático en Miniatura (MCB) o un Interruptor Automático Operado por Corriente Residual (RCBO) con una clasificación eléctrica de 4CHR3(16A), 4CHR3PRO(40A) antes del 4CHR3, 4CH R3PRO.

Instalación del equipo

Instalación en carril de 35 mm

Descargue la APP eWeLink

Encender

Después de encender, el dispositivo entrará en el modo de emparejamiento rápido durante el primer uso. El indicador LED de Wi-Fi cambia en un ciclo de dos destellos cortos y uno largo y se libera.

El dispositivo saldrá del modo de emparejamiento rápido si no se empareja en 3 minutos. Si desea entrar en este modo, por favor, pulse prolongadamente cualquier botón de emparejamiento durante unos 5 segundos hasta que el indicador LED de Wi-Fi cambie en un ciclo de dos destellos cortos y uno largo y se libere.

Añadir el dispositivo

Pulse "+" y seleccione "Añadir dispositivo", luego opere siguiendo las indicaciones en la App.

Modo de emparejamiento compatible

Si no consigue entrar en el Modo de emparejamiento rápido, por favor, intente el "Modo compatible" para emparejar.

1. Mantenga pulsado cualquier botón de emparejamiento durante 5 segundos hasta que el indicador LED de Wi-Fi cambie en un ciclo de dos destellos cortos y un destello largo y se libere. Mantenga pulsado cualquier botón de emparejamiento durante 5 segundos de nuevo hasta que el indicador LED de Wi-Fi parpadee rápidamente. Entonces, el dispositivo entra en el Modo de emparejamiento compatible.
2. Pulse "+" y seleccione "Añadir dispositivo", luego seleccione "Modo compatible" en la APP. Seleccione el SSID de Wi-Fi con ITEAD-****** e introduzca la contraseña 12345678, y luego vuelva a la APP eWeLink y pulse "Siguiente". Sea paciente hasta que se complete el emparejamiento.

Especificaciones

Modelo	4CHR3, 4CHPROR3
Entrada	4CHR3: 100-240V ~ 50/60Hz 4CHPROR3: 100-240V ~ 50/60HZ( DC: 9-23V )
Carga máxima	4CHR3: 10A/Gang 16A Total 4CHPROR3: 10A/Gang 40A Total
RF	433.92MHz (Solo recepción)
Wi-Fi	IEEE 802.11 b/g/n 2.4GHZ
Sistemas operativos	Android & iOS
Temperatura de trabajo	-10ºC~40ºC
Material	PC V0
Dimensión	145x90x34mm

4CHR3 no admite el mando a distancia con 433.92MHz.

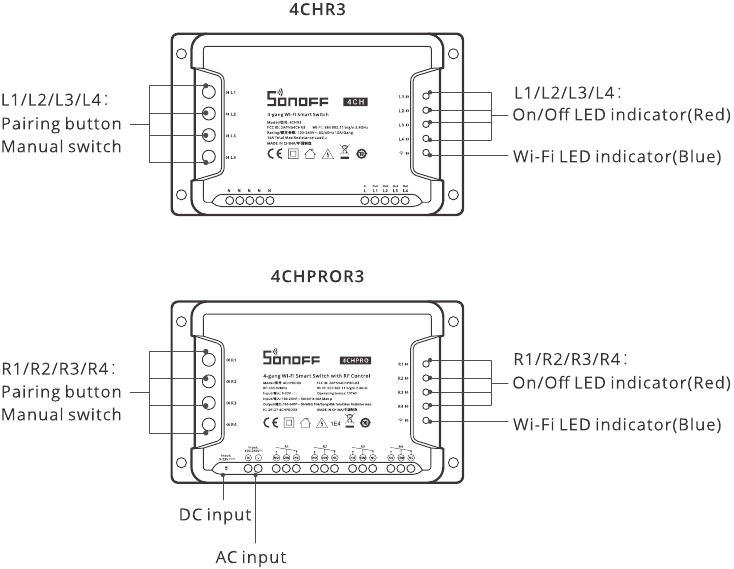

Introducción del producto

El peso del dispositivo es inferior a 1 kg.
Se recomienda una altura de instalación inferior a 2 m.

Instrucciones del estado del indicador LED de Wi-Fi

Características

Este dispositivo es un interruptor inteligente Wi-Fi de 4 bandas con autobloqueo, enclavamiento e impulsos que le permiten encender/apagar de forma remota los dispositivos conectados a través de su smartphone, programar el encendido o apagado, compartir con su familia para controlar juntos.

• Control remoto
• Temporización individual/cuenta atrás
• Control de voz
• Compartir control
• Escena inteligente
• Autobloqueo
• Enclavamiento
• Impulsos
• Mando a distancia de 433MHz
• Estado de encendido
• Vinculación de la cámara
• Control LAN

Emparejamiento y borrado con el mando a distancia RF

El 4CHPROR3 admite el mando a distancia con marca de frecuencia de 433.92MHz para encender/apagar, y cada canal puede aprenderlo de forma independiente, que es el control inalámbrico local de corto alcance, no el control Wi-Fi.

Método de emparejamiento:
Mantenga pulsado el botón del interruptor de canal que se va a emparejar durante 3 segundos hasta que el indicador LED de Wi-Fi se ponga rojo y "parpadee rápidamente una vez" y suelte, luego pulse brevemente el botón que se va a emparejar en el mando a distancia. Si el indicador LED de Wi-Fi se pone rojo y "parpadea rápidamente una vez", indica que el emparejamiento se ha realizado correctamente.

Método de borrado:
Mantenga pulsado el botón del interruptor de canal que se va a borrar durante 5 segundos hasta que el indicador LED de Wi-Fi se ponga rojo y "parpadee rápidamente dos veces" y suelte, luego pulse brevemente el botón que se va a borrar en el mando a distancia. Si el indicador LED de Wi-Fi se pone rojo y "parpadea rápidamente una vez", indica que el código se ha borrado.

Cambiar de red

Si necesita cambiar, pulse cualquier botón de emparejamiento durante unos 5 segundos hasta que el indicador LED de Wi-Fi cambie en un ciclo de dos destellos cortos y uno largo y se libere, entonces el dispositivo entra en modo de emparejamiento rápido y puede emparejar de nuevo.

Restablecimiento de fábrica

Borrar el dispositivo en la app eWeLink indica que lo restaura a la configuración de fábrica.

Problemas comunes

P: ¿Por qué mi dispositivo permanece "Offline"?

R: El dispositivo recién añadido necesita 1 - 2 minutos para conectar la Wi-Fi y la red. Si permanece sin conexión durante mucho tiempo, por favor, juzgue estos problemas por el estado del indicador azul de Wi-Fi:

1. El indicador azul de Wi-Fi parpadea rápidamente una vez por segundo, lo que significa que el interruptor no ha podido conectar su Wi-Fi:
   1. Tal vez ha introducido una contraseña de Wi-Fi incorrecta.
   2. Tal vez hay demasiada distancia entre el interruptor y su router o el entorno causa interferencias, considere acercarse al router. Si falla, por favor, añádalo de nuevo.
   3. La red Wi-Fi de 5G no es compatible y solo es compatible con la red inalámbrica de 2.4GHz.
   4. Tal vez el filtrado de direcciones MAC está abierto. Por favor, desactívelo.
      Si ninguno de los métodos anteriores resolvió el problema, puede abrir la red de datos móviles en su teléfono para crear un punto de acceso Wi-Fi, luego añada el dispositivo de nuevo.
2. El indicador azul parpadea rápidamente dos veces por segundo, lo que significa que su dispositivo se ha conectado a la Wi-Fi pero no ha podido conectarse al servidor. Asegúrese de que la red sea lo suficientemente estable. Si el doble parpadeo se produce con frecuencia, lo que significa que accede a una red inestable, no es un problema del producto. Si la red es normal, intente apagar la alimentación para reiniciar el interruptor.

Instrucciones importantes de seguridad

1.
   Riesgo de descarga eléctrica, este producto no es un juguete y no está destinado a ser utilizado por niños. Solo para uso de adultos.
2. La temperatura ambiente máxima durante el uso del aparato no debe superar los 40ºC.
3. El aparato es adecuado solo para climas moderados.
4. La ventilación no debe verse afectada por cubrir el aparato con elementos como periódicos, manteles, cortinas, etc.
5. No se deben colocar fuentes de llama desnuda, como velas, sobre el aparato.

Correo electrónico de servicio: support@itead.cc

Sitio web: sonoff.tech
