Manual de PYLE Home PRJLE84H

Introducciones

Descripción del proyector
El proyector puede conectar señales: HDMI, Y/Pb, Pr, VGA y TV (opcional), así como entrada de audio estéreo. Conecte según los siguientes diagramas

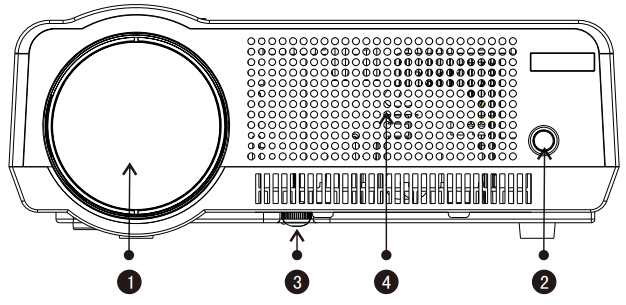

Parte delantera

1. Lente de enfoque
2. Receptor de infrarrojos
3. Ajuste de altura de las patas
4. Ventilación de entrada de aire frío

Parte trasera

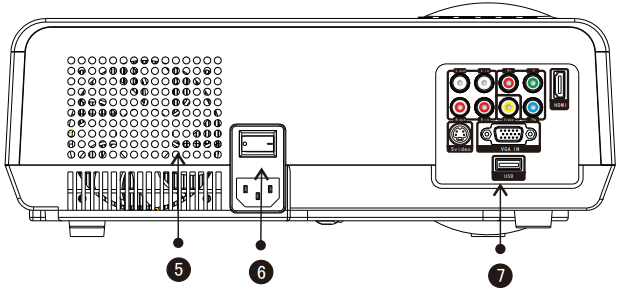

5. Ventilación de salida de aire caliente
6. Interruptor de encendido
7. Terminales de entrada

Superior

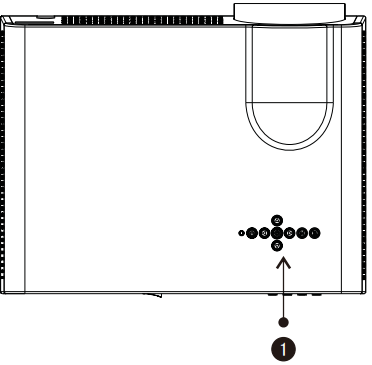

1. Panel de control

Inferior

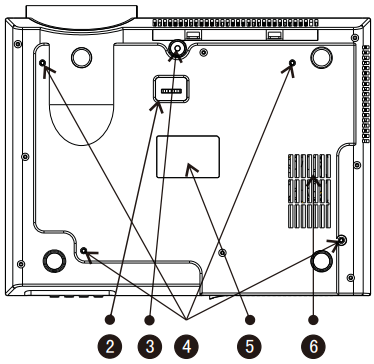

2. Ajuste trapezoidal
3. Ajuste de altura de las patas
4. Orificio de montaje del proyector (4 orificios) Fijar con M4x8 mm.
5. Etiqueta
6. Sistema de ventilación de entrada de aire frío

Lista de embalaje y accesorios

Confirme lo siguiente después de abrir el paquete

Lista de embalaje

• Proyector x 1
• Tapa de la lente x 1
• Mando a distancia x 1
• Cable de alimentación x 1
• Cable AV x 1
• Manual de usuario x 1
• Fusible adicional x 1
• Limpiador de lentes x 1
• Tornillos PWM4x8 x 1

Accesorios opcionales

Pantalla de proyector (blanco mate, eléctrica)
Soportes de techo

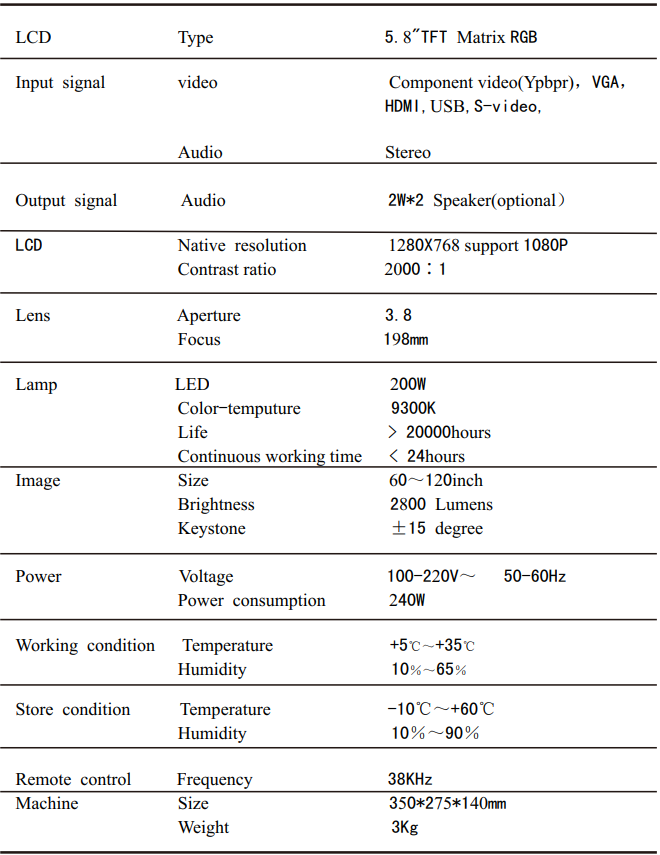

Especificaciones

"Cualquier cambio en el parámetro no será notificado)

Instrucciones

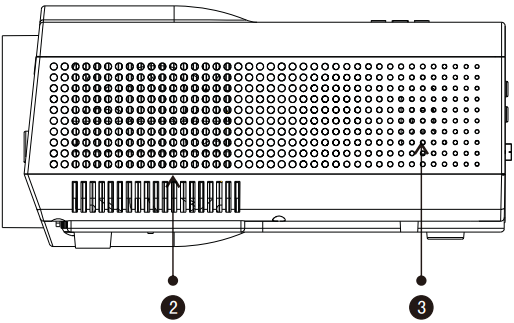

Derecha

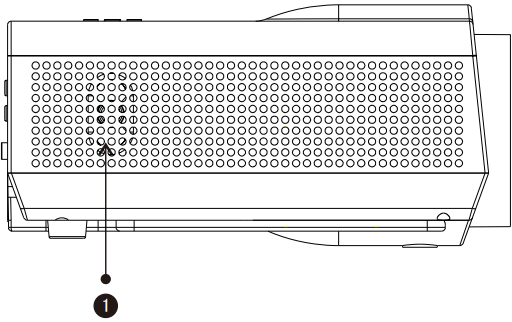

1. Altavoz del canal derecho

Izquierda

2. Ventilación de entrada de aire frío
3. Altavoz del canal izquierdo

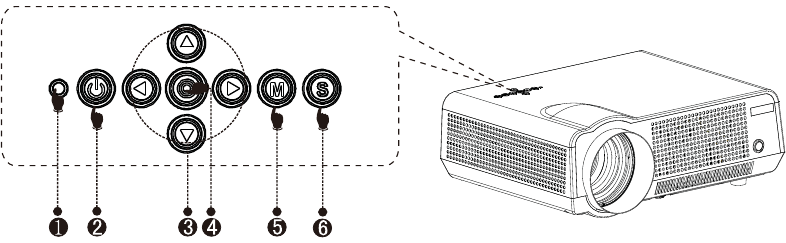

Instrucciones del panel

1. Luz indicadora
   Roja: Modo de espera
   Verde: Modo de trabajo
2. TECLA de encendido
   Este botón puede llevar el proyector al modo de trabajo/espera
3. Tecla de dirección
   Ajustar con los parámetros, la misma función que el mando a distancia
4. TECLA
   Confirmar
5. Menú
   Abrir o cerrar el menú
6. S-KEY
   Tecla de fuente (VGA,HDMI,etc.)

Instalación

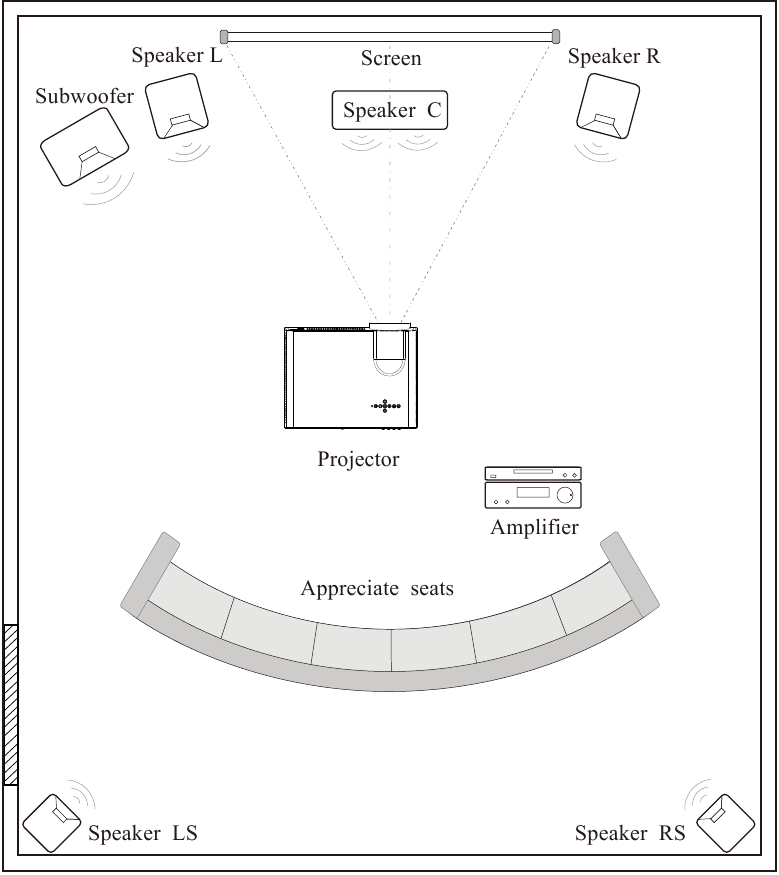

Instalación del proyector

Instale de acuerdo con las instrucciones siguientes

Para obtener una buena calidad de imagen, no exponga el proyector a la luz del sol u otra luz intensa, cierre la cortina si utiliza el proyector durante el día.

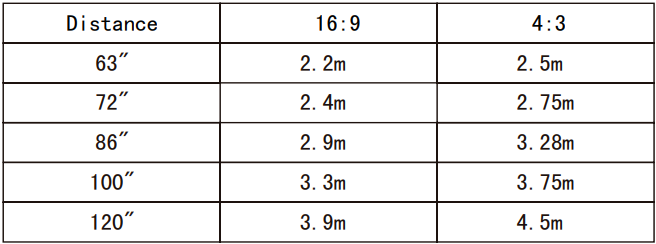

Configuración estándar (proyección frontal)

Consulte la siguiente hoja, instale el proyector a una distancia según el tamaño de la pantalla. Asegúrese de que el proyector esté colocado sobre un soporte estable, tenga cuidado con la condición de ventilación (nada cerca de 30 cm bloqueando)

Los datos pueden tener un error del 3 %, debido al tamaño de la imagen según el proyector y la pantalla. Si la distancia es inferior a 2 m o superior a 5 m, la imagen puede aparecer poco clara.

Consulte las siguientes imágenes para el ajuste trapezoidal

• Instalación incorrecta

• Instalado correctamente, la imagen es rectangular

• Instalación incorrecta


Método de instalación

Póngase en contacto con un técnico profesional para montar este proyector en el techo. Siga las instrucciones siguientes para las posiciones correctas del proyector:

1. Proyección frontal. Montaje en techo

2. Proyección frontal. Montaje en mesa

3. Proyección trasera. Montaje en techo

4. Proyección trasera. Montaje en mesa


1. Este proyector podría sufrir daños irreparables si se monta incorrectamente en un techo o si se instala incorrectamente en una superficie o se instala en una superficie incorrecta. También puede causar daños a las personas cercanas
2. Este proyector solo se puede utilizar en un entorno con una temperatura que no exceda el rango de 0 a 35 grados. El proyector puede funcionar mal si las temperaturas varían fuera del rango de funcionamiento normal
3. La nitidez de la pantalla puede verse interrumpida cuando el proyector se utiliza en un entorno polvoriento, húmedo o lleno de humo. El proyector podría funcionar mal en un ambiente húmedo o mojado
4. Tenga cuidado con la ventilación suficiente alrededor del proyector. De lo contrario, este proyector podría sobrecalentarse y causar situaciones que pongan en peligro la vida
5. La primera operación del proyector puede causar una imagen poco clara. Consulte el ajuste de la imagen para obtener ayuda.

Ajustes del menú

Método de ajuste del menú

1. Con el proyector, pulse "menu. La imagen se muestra en la pantalla para ajustar el menú (imagen I)

   Imagen I
2. Pulse la tecla " ", el menú circulará a su vez en "picture" > "sound" > "time" > "system ".
3. Seleccione la interfaz de ajuste, utilice la tecla "" para elegir el elemento deseado (imagen II)

   Imagen II
4. Pulse "OK" o " " para ajustar el parámetro del elemento.
5. Una vez finalizado el parámetro del elemento elegido, pulse de nuevo la tecla "menu" para salir de la página.
6. Repita los pasos de operación 2~5, hasta que haya terminado todos los parámetros, pulse " exit" (salir), para salir de la página del menú, de lo contrario, la página del menú saldrá automáticamente después de un período de tiempo.

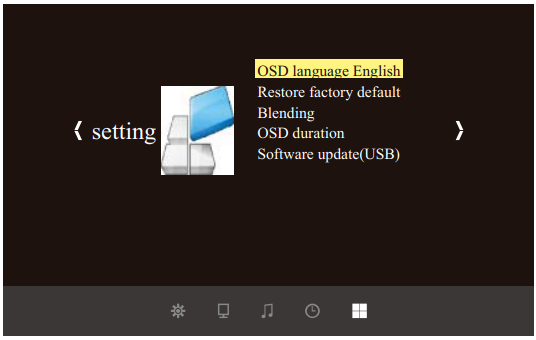

Ajustes del menú
Language	Pyccкий /Arabic /CN
Restore default	YES/NO
Blending	OFF/LOW/MID/HIGH
Osd Duration	OFF/5S/ 10S/ 15S
Upgrate (USB)	Actualización de software

Ajuste de parámetros

1. Pulse la tecla "menu" hasta que aparezca la imagen anterior del menú;
2. Pulse la tecla "" para seleccionar la opción que necesita ajustar.
3. Pulse la tecla "OK", utilice el botón "" para ajustar los parámetros correspondientes.
4. Pulse de nuevo la tecla "menu" para salir de la estación de ajuste de parámetros de la página del menú.

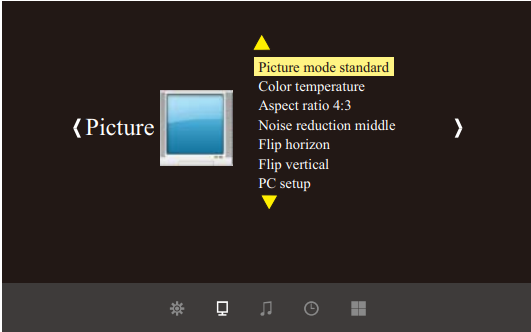

Menú de imagen

Menú de imagen
Picture Mode	Standard/warm/user (Tab. "Picture") /Dynamic
Color temperature	Standard/ warm/cool
Aspect	Autp 4 3 16 9 *
Noise reduction	OFF/LOW/MID/HIGH
Flip horizon	OFF/ON
Flip vertical	OFF/ON

* El ajuste de Anchura-altura es diferente en los distintos modos, el zoom no es válido en el modo de imagen

Tab. "Picture"

Contrast	0~100	Ajuste del contraste de la imagen
Brightness	0~100	Ajuste del brillo de la imagen
HUE	0~100	Ajuste del tono de la imagen
Sharpness	0~100	Ajuste de la nitidez de la imagen

Menú de sonido

Menú de sonido
Sound mode	Music/ Movie/ Sport/ User/Standard
Balance	(- 50~50)
Auto-volume	OFF/On
Surround Sound	OFF/ Surround
Balance	(120/500/1.5K/5K/10K) Hz 50

Menú de hora

Time Menu
Clock -- -- --	Date-- / Month--/Year--/Hr--/Min--
OFF Time	OFF/ Once/Everyday/ Monday / Sunday
On Time	OFF/Once/Everyday/Monday/ Sunday
Sleep Timer	OFF/10Mins/20Mins/30Mins/60Mins/90Mins

Menú multimedia

Menú multimedia
Picture	Ver las fotos en la galería
Music	Reproducir un álbum
Movie	Ver una película
TXT	Leer el libro

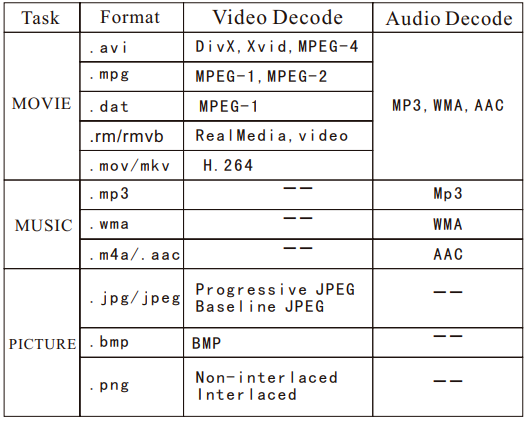

Formato multimedia

1. La interfaz USB es compatible con USB1.1 USB2.0, incluyendo el disco duro y las unidades nuevas
2. El máx. El almacenamiento admitido es de 400 Gb
3. El formato del sistema admitido: FAT16, FAT32, NTFS
4. La interfaz USB puede ser compatible con la mayoría de las unidades, pero no es universal, cualquier problema de dispositivo desconocido es causado por la unidad del dispositivo
5. La tensión total de los dispositivos conectados no debe ser superior a 1200 mAh, los problemas causados por un funcionamiento incorrecto no estarán garantizados.

Terminales de entrada

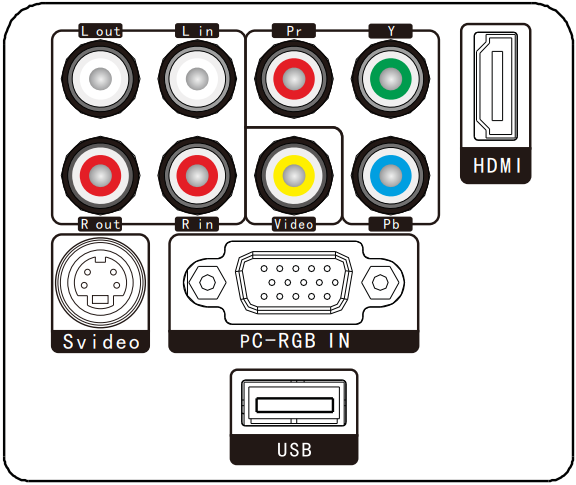

Descripción de los terminales de señal

Name	Description
Y/Pb/Pr	Entrada de vídeo por componentes
Video	Entrada AV
Lout, Rout	Salida de audio
Lim, Rin	Entrada de audio
PC-RGB IN	Entrada VGA
Svideo	Entrada Svideo
TV	N/A
HDMI	Entrada de señal HDMI
USB	Entrada de señal USB

Apague la alimentación del proyector y del dispositivo antes de conectarlos.
Cualquiera de los dos puede causar una avería de la máquina
Compruebe la forma del enchufe, NO intente utilizar el enchufe equivocado.

Ajuste de imagen

Cuando utilice el proyector por primera vez. Normalmente aparecerá una imagen tenue o la imagen será trapezoidal. Esto es causado por el enfoque incorrecto de la lente o la corrección trapezoidal
Siga los siguientes pasos para corregirlo:

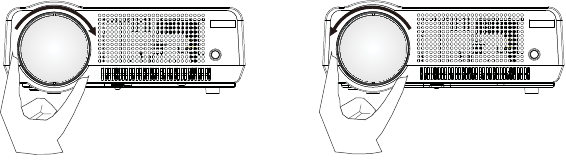

Ajuste de enfoque

Gire la lente hacia el interior del proyector y, a continuación, gírela lentamente hacia el exterior. Al mismo tiempo, observe atentamente el punto de resolución. Cuando la imagen sea nítida, será la mejor situación de la lente.

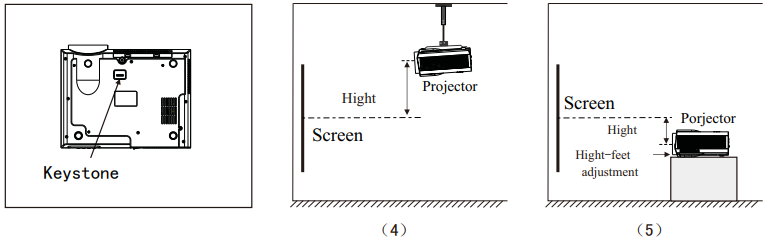

Corrección trapezoidal

1. Si una imagen proyectada tiene distorsión trapezoidal, corrija la imagen con el ajuste de corrección trapezoidal. La imagen se vuelve trapezoidal cuando la pantalla o el proyector no están nivelados. Vuelva a colocar el proyector para mejorar su ángulo con respecto a la pantalla. Sin embargo, es posible que la circunferencia de la imagen no esté enfocada.


Mando a distancia

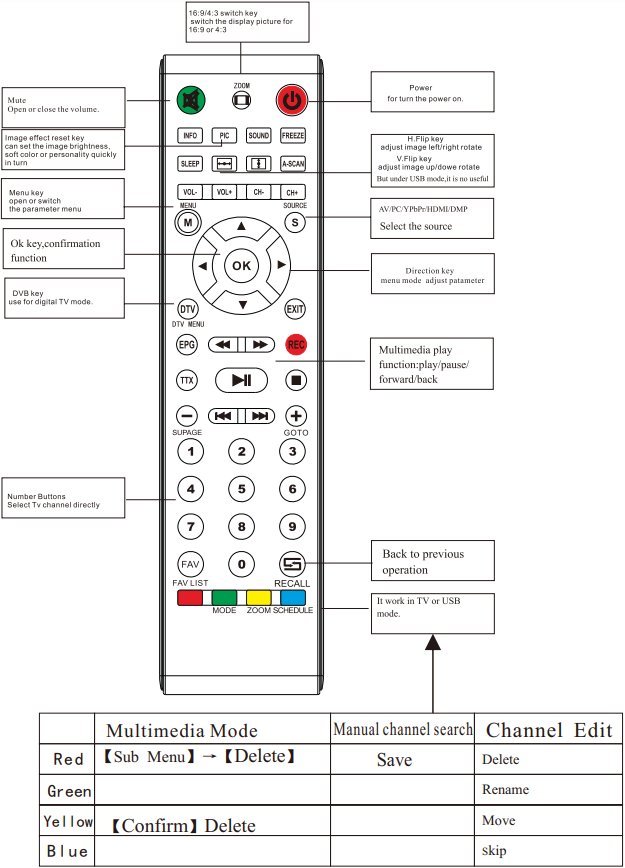

Instrucciones del mando a distancia

• NO mezcle pilas nuevas y viejas
• Asegúrese de que no haya nada en medio del mando a distancia y el IR
• Evite que la luz incida directamente sobre el IR
• Apunte el mando a distancia directamente al IR a una distancia de 6 m y 30 grados
• Saque la pila si no va a utilizarlo durante mucho tiempo
• Cambie la pila cuando el mando a distancia no funcione correctamente.
• No coloque el mando a distancia en condiciones de humedad o calor

Encender/apagar

Si el proyector es nuevo, lea el "capítulo de instalación del proyector, coloque el proyector y conecte los cables, siga los siguientes pasos para encenderlo/apagarlo

Encender

1. Introduzca dos pilas de tamaño 7 en el mando a distancia antes de utilizarlo
2. Tire del interruptor de alimentación en el panel trasero a medida que la luz de alimentación se ponga roja

3. Pulse la tecla de encendido en el mando a distancia o en el panel, la luz indicadora se pondrá verde

4. La lámpara empieza a funcionar 2 segundos después, la imagen se proyecta en la pantalla y la máquina funciona sin problemas
5. El nuevo proyector puede tener problemas como imagen poco clara o distorsión trapezoidal, Lea el capítulo "ajuste de imagen"
6. Una vez que la imagen es clara, puede disfrutar del programa, mientras tanto, todavía puede configurar el sistema o ajustar los parámetros

Apagar

1. Pulsar el botón de encendido durante el uso hará que el proyector entre en modo de espera
2. cuando el proyector cambie al modo de espera, la luz se pondrá verde en lugar de roja

PREGUNTAS FRECUENTES

P: Pantalla azul, sin imagen, sin sonido
R: ¿Están bien conectados los cables de entrada?

P: Imagen correcta, sin sonido
R: ¿Están bien conectados los cables de entrada? Volumen al mínimo. O en silencio

P: Audio correcto, sin imagen
R: ¿Está bien conectada la señal de entrada?
En el modo V GA, la frecuencia de actualización del PC es >75Hz
En el modo VGA, la relación de contraste del PC es de 1024 768

P: No se pueden encontrar dispositivos cuando se conectan con un disco duro o una unidad nueva
R: Vuelva a conectar el dispositivo
Compruebe si el dispositivo está roto

P: No se pueden reproducir las películas
R: ¿Es correcto el formato del vídeo?
¿Están rotos los archivos?
¿Está roto el dispositivo?

P: ¿Hay imagen, pero no sonido?
R: El sistema de decodificación no coincide

VGA con portátil

Cuando conecte el proyector con el portátil, es posible que tenga que pulsar Fn+F* (con en el botón)

Solución de problemas

El proyector es tan fácil de usar como el televisor. Si bien algunos problemas pueden ocurrir debido al entorno y al voltaje. Intente reconocer el falso mal funcionamiento antes de consultar a los técnicos.

Problema	La posible razón
Cuando se enciende el interruptor de alimentación, la luz indicadora no funciona	El cable de alimentación no se conecta bien El fusible del interruptor de alimentación está quemado Compruebe el sistema de protección contra el sobrecalentamiento
El mando a distancia no puede encender el proyector	¿El interruptor de alimentación está encendido o apagado? ¿El mando a distancia se ha quedado sin batería? Algo se interpone entre el mando a distancia y el IR Luz intensa sobre el IR directamente
No hay imagen en la pantalla	¿Está correcta la configuración del canal? ¿Hay una señal de entrada? ¿Está bien enchufado el cable de entrada? En el modelo de PC, ¿es la frecuencia de actualización >75 KHz? Cuando el proyector se conecta con el portátil, ajuste la pantalla en modo VGA
Apagado automático después de funcionar durante un tiempo	La ventilación del proyector está bloqueada El voltaje no es estable O El sistema de protección contra el sobrecalentamiento

Precauciones de seguridad

Recuerde el modelo y el número de serie del proyector en caso de pérdida. Compruebe cuidadosamente todos los accesorios con la lista de embalaje antes de tirar el paquete.
Cuando utilice este proyector, lea atentamente el manual del usuario.

¡Lámpara de alto brillo! Evite mirar o mirar directamente a la luz, especialmente para los niños.

Evite colocar el proyector en condiciones de humedad en caso de peligro de descarga eléctrica.

Alto voltaje en el interior NO abrir excepto para los técnicos.

Indica que hay una instrucción para una operación importante Indica que hay un peligro.

Voltaje en el interior que puede causar descargas

Como producto de clase A, el proyector puede causar interferencias de radio.
Los usuarios deberán tomar medidas eficaces para hacer frente a ello.

Acerca de la batería del mando a distancia

• La batería del mando a distancia debe fijarse correctamente. De lo contrario, se dañará por el sobrecalentamiento
• Asegúrese de que el mando a distancia está fuera del alcance de los niños.

Cuando utilice este proyector, lea este manual atentamente.
Si la operación es incorrecta. causará una descarga eléctrica o un incendio. Así que cuando utilice y repare este proyector. cumpla con los siguientes puntos.

1. Lea el manual
   Antes de utilizar este proyector, lea el manual completo atentamente y opere de acuerdo con esta instrucción del manual
2. Borrar
   cuando borre este proyector, saque el cable de alimentación. Utilice un paño húmedo para limpiar, no el limpiador
3. Accesorio
   utilice nuestro accesorio recomendado. O dañará el proyector.
4. Entorno de uso
   No coloque el proyector en un entorno húmedo, la instalación y la fijación coloque este proyector en una mesa estable.
5. Ventilación
   la ventilación en el proyector es lo mejor para que el proyector funcione de forma estable. No deje que el polvo cubra el filtro. O causará que el proyector esté protegido contra la alta temperatura. Así que por favor use el agua para limpiar el filtro por mes.
6. Alimentación por favor asegúrese de que la energía sea la misma que la especificación de consulta de su proyector. (220 V o 110 V) 8, cable de puesta a tierra este proyector tiene cable de puesta a tierra. Es un enchufe de tres pines.
7. Proteja el cable de alimentación
   Por favor, confirme que el cable de alimentación está perfecto cuando conecte el proyector.
8. Trueno
   cuando el trueno ocurra o durante mucho tiempo sin uso, por favor saque el cable de alimentación del proyector.
9. Reparación
   Como el alto voltaje en el interior, por favor No abra ni intente reparar el proyector usted mismo. Por favor, pida a un técnico profesional que repare el proyector.
10. Lejos
    Dispositivo de calor por favor asegúrese de que este proyector esté lejos de otro dispositivo de calor. Dañará la vida útil del proyector.

Precaución

Acerca de la instalación

• Con el fin de mejorar la vida útil del proyector.
  No debe colocarse en un lugar húmedo y con ventilación.
• No ponga el proyector bajo la luz del sol directamente.
• Temperatura de funcionamiento del proyector: 0ºC~+70ºC.
  Temperatura de almacenamiento del proyector: -20ºC~+70ºC.
• No bloquee la ventana de ventilación del proyector.
  Si la temperatura interior del proyector es demasiado alta, la máquina se apagará automáticamente. Este es el sistema de protección contra el calor.
  Así que por favor limpie el filtro del proyector por mes. Es muy importante. No deje que el polvo cubra el filtro.

Acerca de la apertura y el cierre del proyector

• Cuando abra el proyector, conecte el cable de alimentación y pulse la tecla "power" (encendido) en el panel. el proyector funcionará, pero la lámpara será cada vez más brillante. Después de 5 minutos, la lámpara funciona normalmente.
• Cuando cierre el proyector, pulse la tecla de encendido de nuevo. Y entonces la lámpara se apaga. Pero los ventiladores siguen funcionando hasta 5 minutos después. Cuando cierre el proyector, no tire del cable de alimentación directamente. Después de 5 minutos, el proyector se apagará automáticamente.

Los ventiladores ajustarán la temperatura, está controlado por el sistema. Cuando el proyector funciona, los ventiladores giran lenta o rápidamente. Así que el ruido de los ventiladores es diferente. Pero es normal. Cuando el proyector funciona, no tire del cable de alimentación. Si los ventiladores dejan de funcionar, causará que la temperatura interior del proyector sea muy alta, por lo que puede dañar el proyector.
