Manual de Eray E196

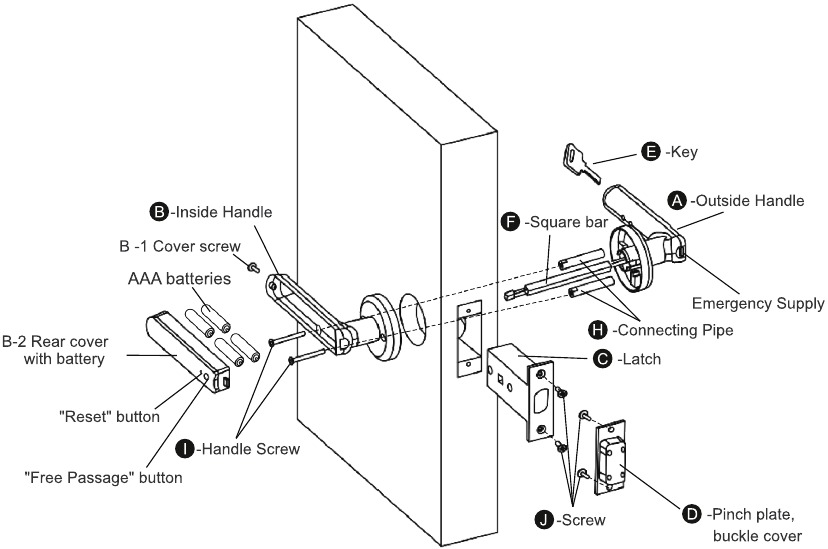

Diagrama de instalación de la cerradura de la puerta

CONSEJOS:

2. Instale el eje en el pestillo y pase los cables por el centro del eje.
3. Fije la placa de fijación trasera y el tirador delantero con dos tornillos en la puerta.

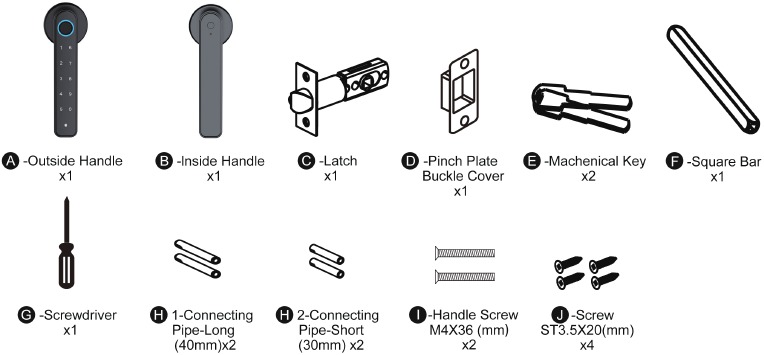

Accesorio

Abra el paquete del producto. Compruebe que se incluyen los siguientes accesorios.

Dirección de apertura de la puerta

1. Apertura con el tirador a la derecha

2. Apertura con el tirador a la izquierda


Instalación

Siga los pasos que se indican a continuación para instalar la cerradura

1. Ajuste el backset del cuerpo de la cerradura (60 mm o 70 mm) si es necesario. Al ajustar el backset, el orificio cuadrado debe tirar hacia el borde de la corredera, y los orificios cuadrados delantero y trasero deben estar horizontales.

1. Fije el pestillo con 2 tornillos.

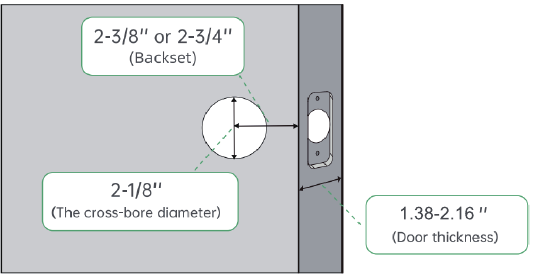

Mida el tamaño de la puerta

Asegúrese de que el grosor de la puerta es de 1,38-2,16", el diámetro del orificio de la puerta es de 2-1/8", y el tamaño del backset es de 2-3/8" o 2-3/4" con el cerrojo.

CONSEJOS:

1. Grosor de puerta disponible: 35 mm-55 mm. Si la puerta supera este rango, póngase en contacto con nosotros para obtener más información.
2. Seleccione los accesorios correctos según el grosor de su puerta.

1. Fije la placa de la cerradura con 2 tornillos en el marco de la puerta.

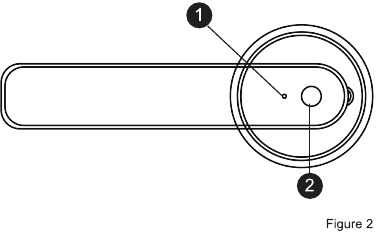

1. Botón "Reset"
2. Botón "Free Passage"

Puntos de control después de la instalación

1. La placa frontal está horizontal con la puerta.
2. ¡El cerrojo debe funcionar de forma suave y flexible!
3. Asegúrese de que el cable no esté presionado.
4. Fije el tirador con dos tornillos y compruebe si funciona correctamente.
5. Instale las pilas y coloque la tapa del compartimento de las pilas.

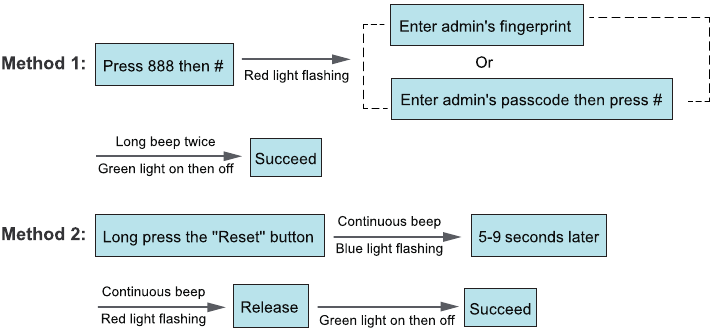

Restablecimiento del sistema:

Ajuste del modo "Auto Lock" y "Free Passage"

CONSEJOS:

1. Repita el Método 1 o el Método 2 para cambiar del modo "Free Passage" al modo "Auto Lock", y viceversa.
2. Introduzca la huella dactilar o el código de acceso de un administrador para desbloquear la puerta y cambiar al modo "Auto Lock".
3. Pulse la tecla "#" en el tirador exterior para cambiar al modo "Auto Lock".

Parámetros

Funcionamiento

Añadir usuario (huella dactilar/código de acceso)

CONSEJOS:
En primer lugar, toque el panel para activar la cerradura antes de realizar cualquier operación con el área de control táctil. Cualquier huella dactilar o código de acceso de prueba inicial (123456#) puede desbloquearla si no hay ningún usuario registrado.

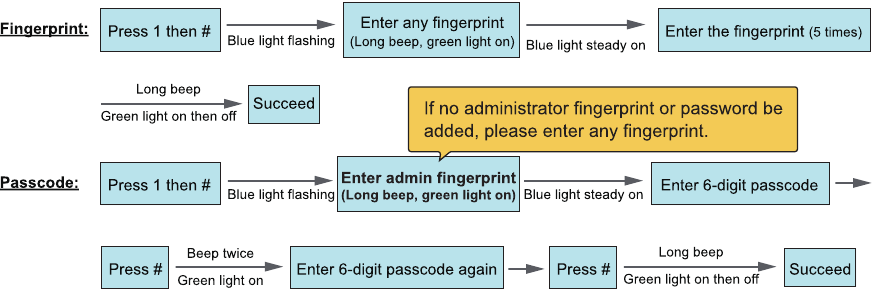

1. Añadir el primer usuario/administrador

2. Añadir otras huellas dactilares

3. Añadir otros códigos de acceso


CONSEJOS:

1. Los 3 primeros usuarios verificados son administradores, y los demás son usuarios generales.
2. La configuración del primer administrador es diferente a la de los demás. Por ejemplo, si establece una "huella dactilar" como primer usuario, los siguientes usuarios, ya sea una huella dactilar o una contraseña, deben establecerse siguiendo el "Paso 2" o el "Paso 3".
3. Si la pantalla se apaga durante el funcionamiento, reinicie los pasos.
4. Al añadir huellas dactilares, intente asegurarse de que se lean varias áreas del dedo.

Desbloqueo y bloqueo

1. Huella dactilar

2. Código de acceso

3. Llaves mecánicas
   Use la llave electrónica para desbloquear/bloquear

CONSEJOS:

1. Antes de configurar usuarios o cuando no se puedan configurar, cualquier cosa que toque el lector de huellas dactilares puede desbloquear siempre que su temperatura sea cercana a la temperatura corporal.
2. Si la cerradura emite 3 pitidos, la luz roja se enciende y luego se vuelve verde fija, y el desbloqueo falla, inténtelo de nuevo.

Ajuste del volumen

(El valor predeterminado es el volumen más alto, no se puede silenciar)

Suministro de emergencia

CONSEJOS:

1. Guarde al menos una llave fuera de la puerta para emergencias.
2. Cuando la batería esté baja, el indicador parpadeará en rojo. La energía restante solo se podrá utilizar unas 30 veces.
3. Cuando la batería se agote, puede desbloquear la puerta con la llave o suministrar energía a la cerradura a través del puerto micro-USB y utilizar la huella dactilar o la contraseña para desbloquearla.
4. Utilice pilas alcalinas para evitar daños por fugas de la batería.
   Si no se va a utilizar durante mucho tiempo, retire la batería.

Preguntas y respuestas

1. ¿Por qué las huellas dactilares de cualquiera pueden desbloquear la cerradura?
   La cerradura de huellas dactilares recién llegada es un programa automático, todas las huellas dactilares pueden desbloquearse bajo este programa, debe añadir la huella dactilar del administrador antes de continuar con la programación posterior. Nota: Si la adición de la huella dactilar falla, el programa no se cancelará, por favor, vuelva a añadir la huella dactilar.
2. ¿Por qué sigue fallando al añadir una contraseña?
   La contraseña debe tener entre 6 y 10 dígitos para que surta efecto.
3. Después de instalar la cerradura de huellas dactilares, ¿qué debo hacer si la luz del teclado de la cerradura de huellas dactilares no se enciende?
   Es posible que el cable de conexión se apriete durante la instalación, lo que provoca un mal contacto. Ajuste la posición del cable de conexión de forma adecuada.
4. ¿Por qué sigo obteniendo un error cuando reconozco mi huella dactilar?
   Al añadir huellas dactilares, intente asegurarse de que se lean varias áreas del dedo.
5. ¿Por qué la cerradura de huellas dactilares no se bloquea automáticamente después de desbloquearse?
   Algunas cerraduras recién llegadas han desactivado el modo de bloqueo automático, por favor, active el bloqueo automático manualmente.
   Consulte "Ajuste del modo de bloqueo automático/paso libre"
6. Cuando uso mi huella dactilar o código de acceso para desbloquear, la luz verde está encendida pero no puedo desbloquearla normalmente.
   Puede ser que el centro del cilindro de la cerradura no esté colocado correctamente cuando lo reinstale, puede reajustarlo e intentarlo de nuevo.


CONSEJOS

1. Esta cerradura está equipada con llaves mecánicas para el desbloqueo manual. Retire las llaves mecánicas del paquete y guárdelas en un lugar seguro y tenga siempre acceso a ellas.
2. Para encender la cerradura, se requieren cuatro pilas alcalinas AAA (no incluidas). No se recomiendan las pilas no alcalinas ni las recargables.
3. Esta cerradura no está diseñada para ser expuesta a la luz solar directa o a la lluvia. No es resistente al agua con clasificación IP.
4. Mantenga sus dedos limpios cuando utilice esta cerradura.
