Manual avanzado de SCRIB3D

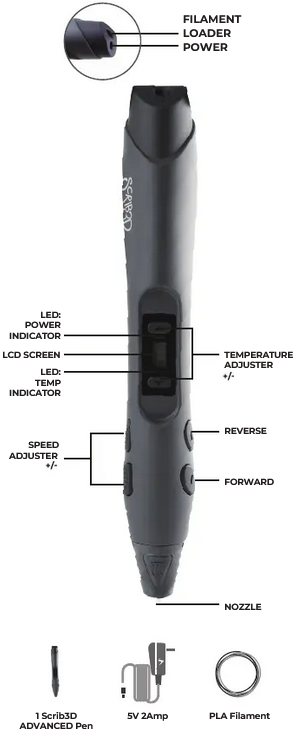

Descripción general del producto
Empezando

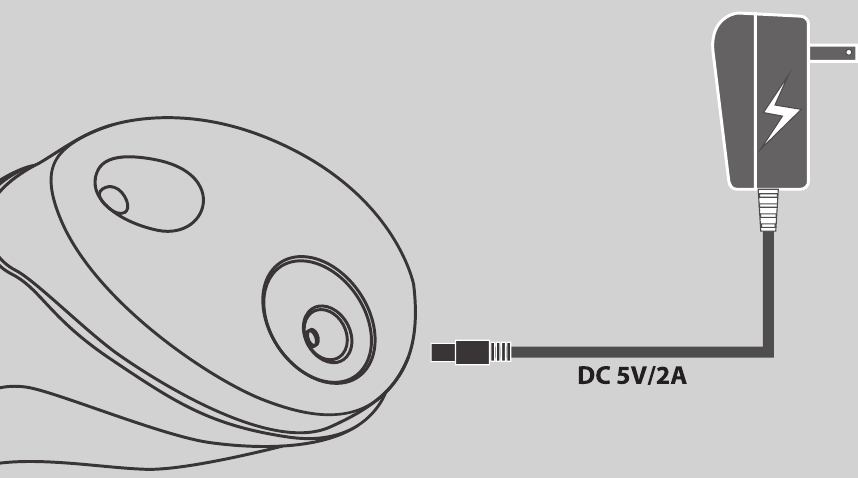

- Conecte el adaptador de CA a una toma de corriente. Enchufe el cable de alimentación USB al adaptador de CA. Enchufe el extremo cilíndrico en la toma de corriente del lápiz.
(Nota: Este lápiz 3D se puede utilizar con una batería externa de terceros con una salida de al menos 2 amperios)
![Primeros pasos - Paso 1]( "SCRIB3D - Avanzado - Primeros pasos - Paso 1")

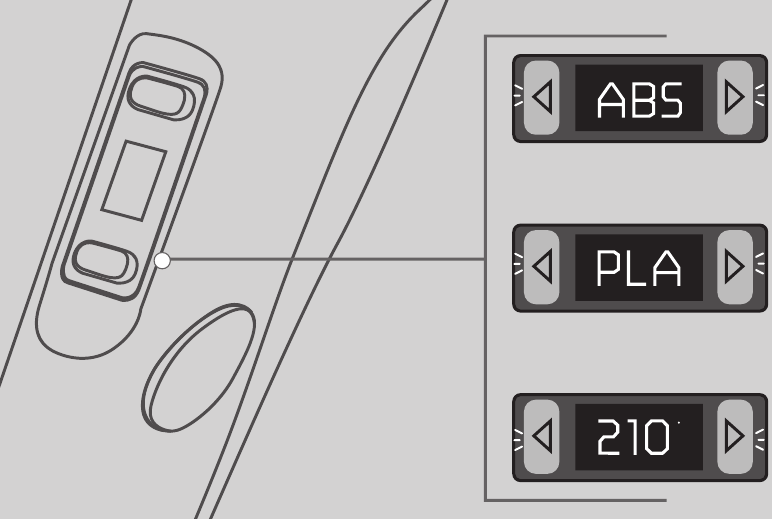

- "ABS" o "PLA" se mostrará en la PANTALLA LCD, puede usar los botones AJUSTE DE TEMPERATURA para seleccionar un modo. Elija un modo que se corresponda con el tipo de plástico que esté utilizando.
(Nota: Usar el plástico incorrecto resultará en una mala experiencia y posiblemente dañe su lápiz)
![Primeros pasos - Paso 2]( "SCRIB3D - Avanzado - Primeros pasos - Paso 2")
La pantalla parpadeará ABS o PLA hasta que se presione el botón Adelante para elegir un modo, luego la pantalla mostrará la temperatura deseada y la temperatura actual. El LED de temperatura permanecerá rojo mientras el lápiz se está calentando. Una vez que haya alcanzado la temperatura, cambiará a verde. Entonces podrá dibujar. Puede ajustar la temperatura en cualquier momento, pero para cambiar de ABS a PLA, desenchufe el lápiz y vuelva a enchufarlo. - Presione el botón ADELANTE para activar el modo seleccionado. Puede usar los botones AJUSTE DE TEMPERATURA para ajustar la temperatura según la necesidad y el uso deseado. Los rangos de temperatura son ABS: 200-230 °C y PLA: 160-210 °C.

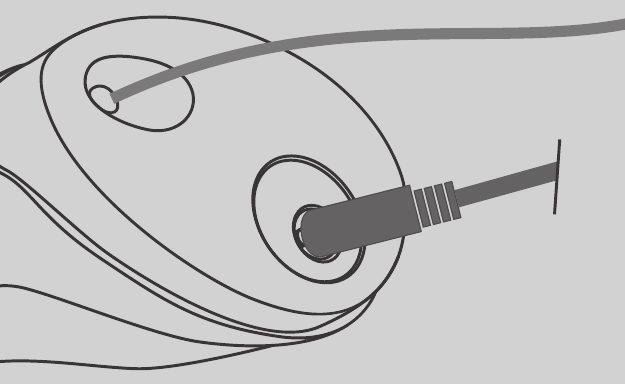

- Una vez que se haya alcanzado la temperatura deseada, el LED del lápiz se pondrá verde. Puede hacer clic en el botón ADELANTE. Enderece el extremo del filamento que desea usar y cárguelo en el CARGADOR DE FILAMENTO mientras el lápiz está funcionando. Una vez que el plástico comience a extruirse, ¡estará listo para comenzar a crear en 3D!
![Primeros pasos - Paso 3]( "SCRIB3D - Avanzado - Primeros pasos - Paso 3")
Una vez que la luz indicadora de temperatura haya cambiado de rojo a verde, puede cargar el filamento en el lápiz 3D. Enderece el filamento en el extremo. Mantenga presionado el botón de alimentación. Empuje el filamento en el lápiz hasta que pueda sentir que lo está jalando hacia el lápiz.
Cuando use su lápiz 3D avanzado Scrib3D, encontrará los mejores resultados para dibujar objetos planos y en la superficie sosteniendo el lápiz en un ángulo de 65 grados o superior.
¡Corte esas puntas! cuando cambie el plástico o antes de insertar una nueva hebra, asegúrese de que el filamento tenga una superficie plana para que pueda empujar el filamento anterior. No cortar el extremo del plástico puede provocar atascos o que los bolígrafos no se extruyan. Consulte los consejos sobre cómo resolver tales problemas.
- Recomendamos usar el botón Invertir solo al quitar y cambiar el filamento. Si se retira solo parcialmente, el filamento puede hincharse en el bolígrafo y crear atascos. Si esto sucede, retire completamente el filamento y corte la parte hinchada.
- La calidad del filamento varía mucho. Siempre recomendamos usar el filamento Scrib3D y guardarlo en un lugar seco y sellado.
- Es posible que el plástico continúe rezumando ligeramente después de que el lápiz se detenga.
![]()
Esto es más pronunciado con PLA. Este es un fenómeno común (es decir, pistolas de pegamento e impresoras 3D). Si ve que esto sucede, disminuya ligeramente la temperatura.
Ajuste de temperatura
- Si al usar el lápiz ve que el plástico burbujea o escucha un crujido proveniente del plástico, es posible que su temperatura sea demasiado alta. Intente bajarlo de 5 a 10 °C y vea si eso ayuda.
- El filamento debe salir suave y sin muchas burbujas, pero es normal que tenga algunas burbujas pequeñas.
- Si bien algunos plásticos como el PLA son más propensos a rezumar, si descubre que está rezumando mucho plástico, puede bajar la temperatura del lápiz para ayudar a mitigar esto. También verifique que esté utilizando la configuración de filamento correcta
- Si el color del filamento se ve tenue y oscuro y puede escuchar que el motor tiene dificultades. Esto significa que la temperatura es demasiado baja, aumente la temperatura de 5 a 10 °C.
Para obtener más ayuda para comenzar, consejos y trucos, solución de problemas y para obtener más información, consulte nuestro sitio web www.Scrib3dPen.com o nuestro canal de YouTube (escanee el código QR).
Resolución de problemas
Estos son algunos problemas comunes y posibles soluciones a estos problemas. Si no puede resolver el problema, comuníquese con nuestro servicio de atención al cliente enviándonos un correo electrónico a help@Scrib3Dpen.com
| Problema | Razones | Solución |
La luz indicadora de encendido no se enciende | Problema con el adaptador de CA o el enchufe | Reemplace el adaptador de CA con otro: adaptador de centro + barril de 5 V, 2 A, 3,8 mm |
| Problema con la electrónica de la pluma | ||
| Problema con el enchufe de la pluma | La electrónica del lápiz necesita servicio, comuníquese con help@Scrib3Dpen.com si el lápiz está en garantía | |
Luz indicadora roja y verde parpadeando | Adaptador de baja potencia o banco de energía | Cambie el banco de energía o el adaptador a uno que tenga una salida de 2 amperios |
No sale nada de la boquilla | La temperatura no es lo suficientemente alta o se seleccionó el modo incorrecto para el plástico | Verifique que el modo en el que está el lápiz sea correcto para el plástico que está utilizando. También puede intentar ajustar la temperatura manualmente |
| El filamento se ha desprendido, se ha quitado un trozo del filamento y el sistema de transmisión ya no puede empujarlo | Invierta el filamento fuera del lápiz. Corte la porción dañada y tírela y vuelva a intentarlo | |
| El filamento no entra | Asegúrese de que el filamento tenga una superficie plana en el extremo que entra en el lápiz | |
| SIN ruido del motor | Posible problema con la electrónica o el motor, contáctenos en help.@Scrib3Dpen.com | |
El lápiz no se calienta | Problema con el elemento calefactor/boquilla | Reemplace la boquilla. Consulte Scnb3Dpem.com para obtener más información |
El motor está luchando | Podría ser un problema con el filamento en el interior | Invierta el filamento. Corte cualquier parte hinchada o deformada y corte un nuevo extremo antes de volver a insertarlo. |
"ERR" que se muestra en la pantalla | La temperatura es demasiado alta para el modo en el que se encuentra/o la boquilla está floja | Desenchufe el lápiz y deje que se enfríe durante aproximadamente 3 minutos/o intente volver a colocar la boquilla en su lugar. Si el problema persiste, comuníquese con el servicio al cliente: help@scrib3dpen.com |
NOTA: Su lápiz entrará en modo de suspensión después de estar inactivo durante 5 minutos (como medida de seguridad). Haga clic en cualquier botón para activarlo y reiniciar la secuencia de calentamiento.
- La boquilla del Scrib3D Advanced puede calentarse. ¡NO toque la boquilla, o podría quemarse!
- NO permita que la boquilla se acerque o entre en contacto con materiales inflamables
- Informe a otras personas en el área que el lápiz está caliente y no debe tocarse
Desenchufe y coloque el interruptor de control en APAGADO cuando no esté en uso o antes de guardarlo.
Deje que la boquilla se enfríe por completo antes de guardarla.
NO use el Scrib3D Advanced cerca de bañeras, duchas, lavabos u otros recipientes que contengan agua. Esto podría resultar en la muerte debido a una descarga eléctrica.
El Scrib3d Advanced solo debe usarse con filamento ABS, PLA aprobado por Scrib3d. El uso indebido de su Scrib3d Advanced, configurar su lápiz a la temperatura de calentamiento incorrecta y/o el uso de plásticos u otros materiales no aprobados puede provocar daños a su lápiz o lesiones a usted, y anulará su garantía. Las lesiones al usuario pueden incluir, entre otras, daños sufridos por la inhalación de sustancias que no son adecuadas para el calentamiento; o quemaduras de materiales inflamables utilizados en el Scrib3d Advanced.
Este dispositivo de impresión 3D, cuando se usa con un filamento de estireno (ABS/HIPS/o PC-ABS), puede exponerlo a usted y a otras personas en la misma habitación al estireno, que es una sustancia química conocida en el estado de California como causante de cáncer. Para obtener más información, visite www.P65Warnings.ca.gov. SIEMPRE OPERE SU DISPOSITIVO DE IMPRESIÓN 3D EN UN ÁREA BIEN VENTILADA.
CUIDADO Y MANTENIMIENTO
Para obtener información sobre el cuidado y el mantenimiento, y más consejos sobre cómo usar su Scrib3d Advanced, consulte nuestro sitio web: Scrib3dpen.com
Para solucionar problemas, visite: Scrib3dpen.com/troubleshooting
ESPECIFICACIÓN DEL ADAPTADOR DE ALIMENTACIÓN
Entrada: 100-240 V CA, 0,5 A MÁX., 50-60 Hz
Salida: +5V CC, 2A
GARANTÍA LIMITADA
Para obtener más detalles sobre su garantía limitada, visite: scrib3dpen.com/warranty
Para conocer los términos y condiciones de Scrib3D y otros avisos, consulte nuestro sitio web: scrib3dpen.com/terms-and-conditions
¿Necesita más ayuda? Contáctenos
help@SCRIB3dPen.com
