Manual de JUWEL Eccoflow

Descripción general del producto

La nueva bomba JUWEL Eccoflow se distingue por su silencio de funcionamiento y su alto caudal. El nuevo diseño y la tecnología mejorada facilitan aún más el uso y el mantenimiento. Utilizando los adaptadores adjuntos, la bomba JUWEL Eccoflow es adecuada como reemplazo para las bombas JUWEL Bioflow y también para los tipos de bomba JUWEL 300/500/600/1000/1500.

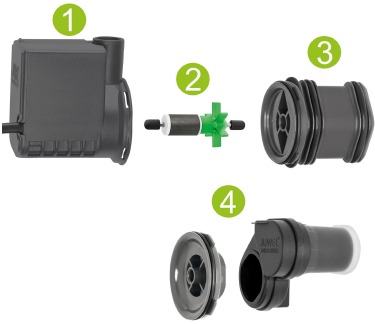

La nueva bomba JUWEL Eccoflow consta esencialmente de:

1. Motor
2. Impulsor con eje y soportes de goma
3. Adaptador de bomba para el sistema de filtro JUWEL Bioflow
4. Anillo de conexión para el sistema de filtro JUWEL Compact, Standard H y Jumbo
   (Adaptador de bomba N.º de pedido 85136)

Instalación de la unidad en el sistema de filtro Bioflow Super/M/L/XL

Asegúrese de que el impulsor se haya insertado correctamente y de que el adaptador de la bomba esté firmemente conectado al motor antes de la instalación de la nueva bomba.

Proceda de la siguiente manera:

1. Desconecte todos los dispositivos eléctricos del acuario de la red eléctrica.
2. Retire las boquillas de salida y retire la bomba vieja del filtro.

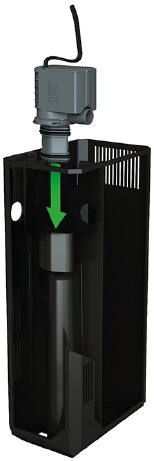

3. Inserte la nueva bomba en la pared de separación del filtro y empújela firmemente hasta que encaje.

4. Conecte la boquilla de salida para dirigir el flujo de agua como se desee desde el exterior a la abertura de salida de la bomba. Vuelva a instalar la junta en la abertura redonda de la carcasa del filtro al conectar la salida. Esto disminuye las transmisiones de vibración.

Ahora la bomba está lista para funcionar y puede volver a conectar los dispositivos eléctricos a la red eléctrica.

Mantenimiento de la unidad en el sistema de filtro Bioflow Super M/L/XL

La bomba JUWEL Eccoflow debe revisarse con respecto a la funcionalidad y limpiarse a intervalos regulares (al menos una vez al mes).

Para ello, proceda de la siguiente manera:

1. Desconecte todos los dispositivos eléctricos que se operan en el agua de la red eléctrica.
2. Retire las salidas.
3. Retire la bomba del soporte de la bomba del filtro.
4. Desconecte el adaptador (A) del motor girándolo en sentido antihorario y retire el impulsor de la cámara.

5. Ahora limpie todos los componentes a fondo. Los depósitos y la suciedad deben eliminarse en particular de la cámara de la bomba, el impulsor y el eje de la bomba. De lo contrario, la funcionalidad de la bomba se verá afectada.
6. Compruebe si el impulsor está dañado y si hay posibles signos de desgaste del imán. También debe asegurarse de que los dos cojinetes de goma estén ubicados en los extremos del eje de la bomba.

Después de eso, vuelva a instalar la bomba en orden inverso en el filtro.

Instalación de la unidad en el sistema de filtro Compact/Standard H/Jumbo

Proceda de la siguiente manera para instalar la nueva bomba:

1. Desconecte todos los dispositivos eléctricos del acuario de la red eléctrica.

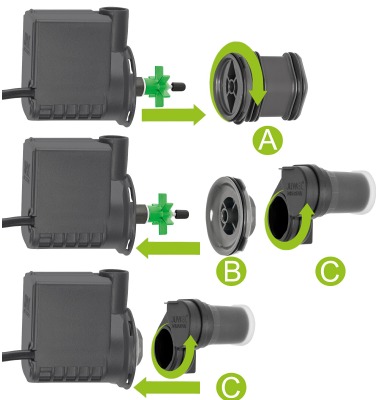

2. Retire el adaptador (A) del motor y reemplácelo con el anillo de conexión (B) como se muestra en la imagen en la nueva bomba JUWEL Eccoflow.
3. Retire las boquillas de salida y retire la bomba vieja y el adaptador de la bomba del filtro.
4. Ahora coloque la bomba en el adaptador de la bomba (C) y gírela completamente hacia la derecha.
5. Coloque firmemente la nueva bomba en la pared de separación; la salida de la bomba debe apuntar a la abertura redonda en la carcasa del filtro.
6. Conecte la boquilla de salida para dirigir el flujo de agua como se desee desde el exterior a la abertura de salida de la bomba. Vuelva a instalar la junta en la abertura redonda de la carcasa del filtro al conectar la salida. Esto disminuye las transmisiones de vibración.

Ahora la bomba está lista para funcionar y puede volver a conectar los dispositivos eléctricos a la red eléctrica.

Mantenimiento de la unidad en el sistema de filtro Compact/Standard H/Jumbo

La bomba JUWEL Eccoflow debe revisarse con respecto a la funcionalidad y limpiarse a intervalos regulares (al menos una vez al mes).

Proceda de la siguiente manera:

1. Desconecte todos los dispositivos eléctricos del acuario de la red eléctrica.
2. Retire las boquillas de salida.
3. Retire la bomba del filtro.

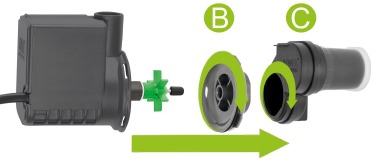

4. Desconecte el adaptador de la bomba (C) y el anillo de conexión (B) del motor girándolos en sentido antihorario y retire el impulsor.

5. Limpie a fondo todos los componentes. Es particularmente necesario retirar el impulsor de la cámara y eliminar los depósitos y la suciedad de la cámara misma, así como del impulsor. De lo contrario, la función de la bomba se verá afectada. También compruebe si el impulsor está dañado y si hay posibles signos de desgaste del imán.

Después de eso, vuelva a instalar la bomba en orden inverso en el filtro.

Instrucciones de seguridad

• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• Los enchufes de los dispositivos eléctricos no deben humedecerse. Conecte los enchufes a la fuente de alimentación a tal altura que el cable de conexión forme un bucle que permita que el agua gotee.

• En todo momento, opere los dispositivos eléctricos para su acuario (iluminación, calentador, bomba, etc.) utilizando un disyuntor de fuga a tierra (disyuntor EL) con una corriente de disparo máxima de 30 mA. Si el enchufe que está utilizando en la instalación de su casa no está protegido con dicho disyuntor, utilice una regleta comercial con un disyuntor de fuga a tierra integrado.
• Los dispositivos eléctricos solo pueden operarse en habitaciones.
• Tire del enchufe de todos los dispositivos que funcionen en el agua antes de entrar en contacto con el agua.
• Nunca opere el cabezal de alimentación fuera del agua.
• Siempre desenchufe el cabezal de alimentación de la fuente de alimentación antes de retirarlo del filtro.
• El cabezal de alimentación está diseñado para uso en interiores y para uso en fluidos de hasta 35 °C.
• Nunca repare el cable eléctrico o el enchufe. En caso de daño, reemplace el cabezal de alimentación completo.

Recomendación:
Recomendamos que reemplace las piezas sujetas a desgaste, por ejemplo, el impulsor, el eje y los soportes del eje de goma, a intervalos de aprox. 12 meses para garantizar la función óptima y el silencio de funcionamiento de la bomba. Consulte a su distribuidor especializado para obtener ayuda.

Recomendación:
Si desea operar la bomba JUWEL Eccoflow en un acuario de agua salada, necesitará el juego de eje de cerámica JUWEL Eccoflow para el impulsor. N.º de artículo 85225 para la bomba JUWEL Eccoflow 500/600/1000. N.º de artículo 85226 para la bomba Juwel Eccoflow 1500.
Consulte a su distribuidor especializado para tal fin.

JUWEL AQUARIUM AG & CO. KG
Karl-Göx-Straße 1 27356 Rotenburg/Wümme GERMANY
Telefon +49(0)42 61/93 79-32
Telefax +49(0)42 61/93 79-856
Service-Mail service@juwel-aquarium.de

JUWEL AQUARIUM UK Branch
Gateway 11 Business Park
Penfold Drive, Wymondham Norfolk NR18 0WZ
Tel.: 01953 606 363 Fax: 01953 603 839
E-Mail: info@juwel-aquarium.co.uk
Service-Mail: info@juwel-aquarium.co.uk

www.juwel-aquarium.com
