Manual de Worx WA3867

Contenido

1 RESUMEN
2 PROCEDIMIENTO DE CARGA
3 SOLUCIÓN DE PROBLEMAS
- 3.1 RAZONES DE LOS DIFERENTES TIEMPOS DE CARGA
4 MANTENIMIENTO
5 SEGURIDAD DEL PRODUCTO
6 DATOS TÉCNICOS
7 Descargar el manual
8 En otros idiomas

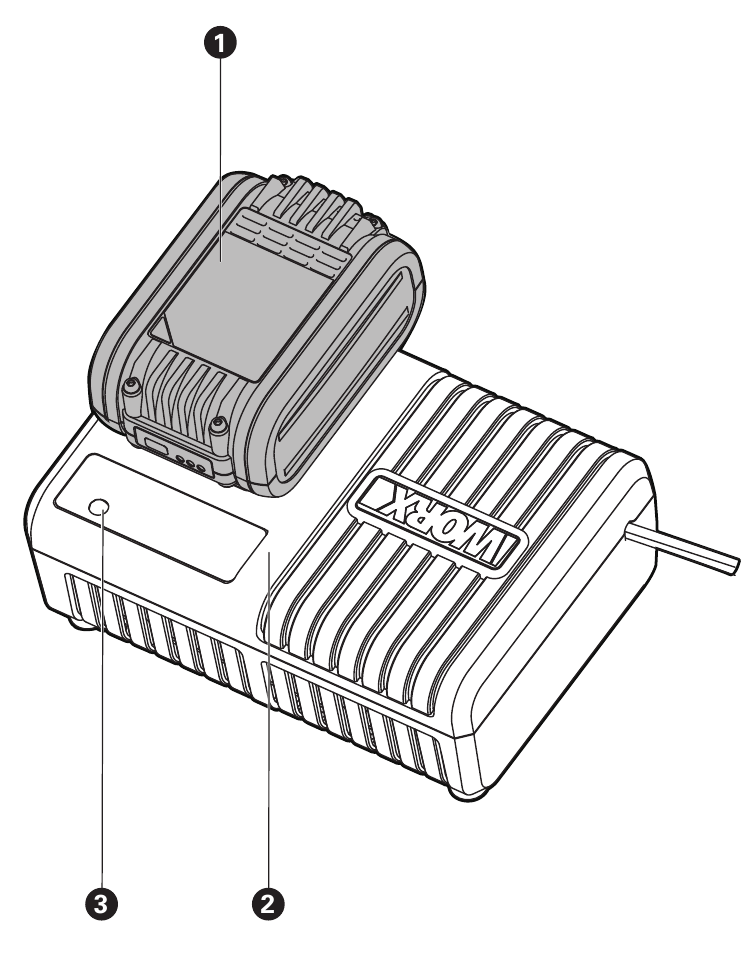

RESUMEN

BATERÍA *
CARGADOR
LUZ INDICADORA DE CARGA

* No todos los accesorios ilustrados o descritos están incluidos en la entrega estándar.
Le recomendamos que compre los accesorios enumerados en la lista anterior en la misma tienda donde le vendieron el cargador de batería. Consulte el embalaje de los accesorios para obtener más detalles. El personal de la tienda puede ayudarle y ofrecerle asesoramiento.

PROCEDIMIENTO DE CARGA

NOTA: Antes de utilizar la herramienta, lea atentamente el manual de instrucciones.

INSTRUCCIONES DE CARGA

CARGA DE LA BATERÍA

El cargador y la batería están diseñados específicamente para funcionar juntos, así que no intente utilizar ningún otro dispositivo. Nunca introduzca ni permita que objetos metálicos entren en las conexiones del cargador o de la batería, ya que se producirá un fallo eléctrico y un peligro.
ANTES DE UTILIZAR SU HERRAMIENTA INALÁMBRICA
La batería está SIN CARGAR y debe cargarla una vez antes de su uso.
CÓMO CARGAR LA BATERÍA
PROCEDIMIENTO DE CARGA
1. Enchufe el cargador en una toma de corriente adecuada.
2. Deslice la batería en el cargador. La LUZ (3) se pondrá verde y parpadeará para indicar que la carga ha comenzado.
3. Después de cargar durante 25 minutos (2,0 Ah) / 30 minutos (2,5 Ah) / 45 minutos (4,0 Ah) / 60 minutos (5,0 Ah) / 100 minutos (8,0 Ah), la luz permanecerá verde sin parpadear, lo que significa que la batería está llena y la carga se ha completado.

Cuando la carga de la batería se agote después de un uso continuo o de la exposición a la luz solar directa o al calor, espere a que la batería se enfríe antes de volver a cargarla para conseguir una carga completa.

INDICADOR DE CARGA
Este cargador está diseñado para detectar algunos problemas que pueden surgir con las baterías. Las luces indicadoras señalan los problemas (consulte la tabla siguiente). Si esto ocurre, inserte una batería nueva para determinar si el cargador está bien. Si la batería nueva se carga correctamente, entonces la batería original está defectuosa y debe ser devuelta a un centro de servicio o a un centro de servicio de reciclaje. Si la batería nueva muestra el mismo problema que la batería original, haga que un centro de servicio autorizado revise el cargador.

Luz	Encendida/Parpadeo	Estado
Rojo encendido		Batería defectuosa
Parpadeo rojo	- - - - -	Protección de la temperatura de la batería La temperatura de la batería es inferior a 0^oC o superior a 45^oC.
Verde encendido		Completamente cargada
Parpadeo verde	- - - - - -	Cargando

PROTECCIÓN DE LA TEMPERATURA DE LA BATERÍA
Este cargador tiene una función de protección de la temperatura de la batería. Cuando el cargador detecta una batería que está demasiado caliente o fría (la luz será roja y parpadeará), activa automáticamente el circuito de protección y suspende la carga hasta que la batería haya alcanzado la temperatura correcta. El proceso de carga comenzará entonces automáticamente (la luz será verde y parpadeará).
Esta función garantiza la máxima duración de la batería.

DEJAR LA BATERÍA EN EL CARGADOR
Si se deja una batería completamente cargada en el cargador, la luz permanecerá verde. La batería permanecerá cargando con una corriente de goteo de mantenimiento.

BATERÍAS DEFECTUOSAS
Este cargador detectará una batería defectuosa. Cuando se inserta una batería defectuosa en el cargador, el cargador intentará repararla. Este proceso durará unos 30 minutos (la luz será verde y parpadeará). Si la reparación tiene éxito, el cargador comenzará automáticamente a cargar la batería hasta la máxima capacidad posible (la luz será verde y parpadeará). Si la luz se pone roja fija, la batería está agotada.
NOTA: Las baterías reparadas siguen siendo utilizables, pero no se debe esperar que realicen tanto trabajo como las baterías nuevas.

NOTAS IMPORTANTES SOBRE LA CARGA:

Para una batería nueva o una batería que ha estado almacenada durante algún tiempo, recargue la batería antes de usarla. Si desea guardar la batería durante mucho tiempo, cárguela completamente para garantizar la máxima duración de la batería.
Se puede obtener una mayor duración y un mejor rendimiento si la batería se carga cuando la temperatura del aire está entre (18^oC-24^oC). No cargue la batería en temperaturas del aire inferiores a 4,5^oC o superiores a 40,5^oC. Esto es importante, ya que puede evitar graves daños en la batería.
No congele nunca el cargador ni lo sumerja en agua o en cualquier otro líquido.
Cuando la batería no produzca suficiente energía en trabajos que antes se realizaban con facilidad, recargue la batería y no siga utilizándola en estas condiciones. Puede cargar una batería parcialmente usada siempre que lo desee sin que ello afecte a la batería.
Cuando se está cargando, es normal que el cargador y la batería se calienten al tacto.
Si la batería no se carga correctamente:
1. Compruebe la corriente en la toma de corriente enchufando otro aparato.
2. Enchufe y desenchufe para comprobar si el cargador está bien.
3. Compruebe si la batería ha sufrido daños.
4. Traslade el cargador y la batería a un lugar donde la temperatura del aire sea de aproximadamente 18^oC-24^oC.
5. Si el problema de carga persiste, lleve la herramienta, la batería y el cargador a un centro de servicio autorizado.
6. En determinadas condiciones, cuando el cargador está enchufado a la fuente de alimentación, los contactos de carga expuestos en el interior del cargador pueden ser cortocircuitados por material extraño. Los materiales extraños de naturaleza conductora, como las partículas metálicas, deben mantenerse alejados de las cavidades del cargador. Desenchufe siempre el cargador de la fuente de alimentación cuando no haya una batería en el cargador o antes de intentar limpiarlo.

SOLUCIÓN DE PROBLEMAS

NO PUEDO INTRODUCIR LA BATERÍA EN EL CARGADOR. ¿POR QUÉ?

Compruebe si el cargador y la batería están diseñados específicamente para funcionar juntos.
La batería solo se puede insertar en el cargador en una dirección. Gire la batería hasta que pueda insertarse en la ranura, la luz indicadora debe ser verde y parpadear cuando la batería se esté cargando.

RAZONES DE LOS DIFERENTES TIEMPOS DE CARGA

El tiempo de carga puede verse afectado por muchas razones que no son defectos de su producto.

Si la batería solo está parcialmente descargada, puede recargarse en menos tiempo del previsto.
Si la batería y la temperatura ambiente son muy frías/calientes, puede tardar más en recargarse. Busque un entorno adecuado con una temperatura del aire adecuada para empezar a cargar.
Si la batería está muy caliente, retire la batería del cargador y deje que se enfríe primero a la temperatura ambiente y, a continuación, puede comenzar la recarga.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de realizar cualquier ajuste, reparación o mantenimiento.
Su cargador de batería no requiere lubricación ni mantenimiento adicionales. Nunca utilice agua ni limpiadores químicos para limpiar el cargador. Limpie con un paño seco. Guarde siempre el cargador en un lugar seco.

SEGURIDAD DEL PRODUCTO

ADVERTENCIAS GENERALES DE SEGURIDAD

Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.
Guarde todas las advertencias e instrucciones para futuras consultas. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido la supervisión o las instrucciones necesarias sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas cualificadas de forma similar para evitar un peligro.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA SU CARGADOR DE BATERÍA

Antes de cargar, lea las instrucciones.
No cargue una batería con fugas.
No utilice los cargadores para trabajos distintos de aquellos para los que están diseñados.
Antes de cargar, asegúrese de que su cargador coincide con el suministro de CA local.
Para uso en interiores, o no exponer a la lluvia.
El dispositivo de carga debe protegerse de la humedad.
No utilice el dispositivo de carga al aire libre.
No cortocircuite los contactos de la batería o del cargador.
Respete la polaridad "+/-" al cargar.
No abra la unidad y manténgala fuera del alcance de los niños.
No cargue las baterías de otros fabricantes o modelos inadecuados.
Asegúrese de que la conexión entre el cargador de batería y la batería está correctamente colocada y no está obstruida por cuerpos extraños.
Mantenga las ranuras del cargador de batería libres de objetos extraños y protéjalas contra la suciedad y la humedad. Guarde en un lugar seco y libre de heladas.
Cuando cargue baterías, asegúrese de que el cargador de batería está en un área bien ventilada y lejos de materiales inflamables. Las baterías pueden calentarse durante la carga. No sobrecargue ninguna batería. Asegúrese de que las baterías y los cargadores no se dejan sin supervisión durante la carga.
No recargue las baterías no recargables, ya que pueden sobrecalentarse y romperse.
Se puede obtener una mayor duración y un mejor rendimiento si la batería se carga cuando la temperatura del aire está entre 18^oC y 24^oC. No cargue la batería en temperaturas del aire inferiores a 4,5^oC o superiores a 40,5^oC.
Esto es importante, ya que puede evitar graves daños en la batería.
Cargue solo la batería del mismo modelo proporcionada por Worx y de los modelos recomendados por Worx.

SÍMBOLOS

	Lea el manual del operador
	Advertencia
	Solo para uso en interiores
	Doble aislamiento
	Fusible
	Terminal positivo
	Terminal negativo

DATOS TÉCNICOS

Tensión de entrada nominal	100-240V~50/60Hz
Tensión de salida	16-20V
Corriente de carga	6.0A
Potencia de entrada nominal	160W
Batería de carga	Li-Ion
Número de celdas	4/5/10
Tiempo de carga (aprox.)	2.0Ah 25mins
	2.5Ah 30mins
	4.0Ah 45mins
	5.0Ah 60mins
	8.0Ah 100mins
Clase de protección	/II
Peso de la máquina	0.7kg

Para los datos técnicos de los tipos, el número de celdas y la capacidad nominal de las baterías que se pueden cargar, consulte la placa de características de la batería suministrada por Worx.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Worx WA3867
