Manual de Laresar Evol 3

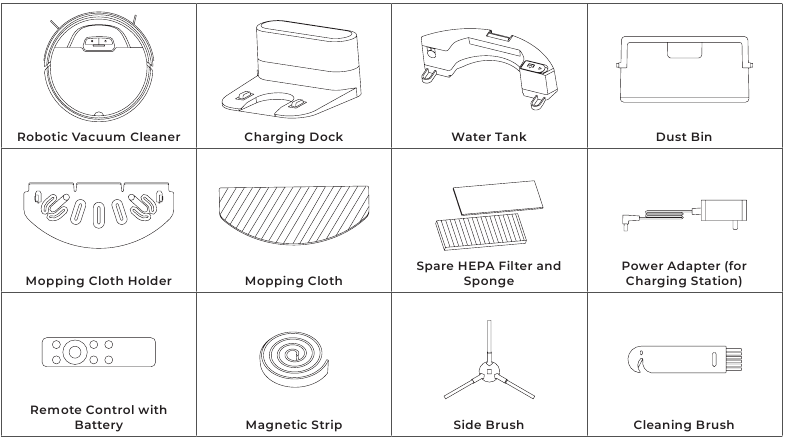

Lista de embalaje

Parámetros básicos

Robot	Especificación
Product Model	Evol 3
Dimensions	320 x 320 x 76 mm
Battery	3200 mAh
Rated voltage	14.4V
Rated power	42W
Charging time	300mins
Dust box capacity	450ml
Water tank capacity	250ml
Charging dock	Especificación
Dimensions	158 x147 x84 mm
Rated input	19V 0.6A
Rated output	19V 0.6A

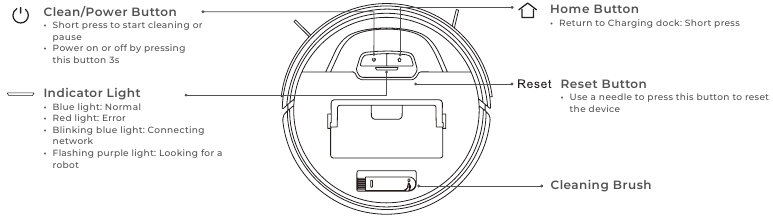

Introducción del producto

Mando a distancia

Nota: Si se establece en Alto, el robot dice 3 "Di". Medio, el robot dice 2 "Di". Bajo, el robot dice 1 "Di".

Sensor y su estructura

1. Cubierta superior
2. Botón
3. Parachoques
4. Sensor anticolisión infrarrojo
5. Sensor receptor de luz infrarroja

1. Sensor de desnivel
2. Contacto de carga
3. Rueda universal
4. Cepillo lateral
5. Tapa de la batería
6. Rueda motriz
7. Cepillo de rodillo
8. Orificio de instalación para el soporte del paño de fregado

Depósito de agua de control eléctrico y componentes de la mopa

1. Entrada de agua
2. Botón del depósito de agua
3. Soporte del paño de fregado
4. Paño de fregado

Estación de carga

1. Indicador de alimentación
2. Área de transmisión de señal
3. Interfaz de alimentación
4. Pines de carga

Preparación

Precauciones

• Antes de encender la aspiradora, recoja los cables y objetos dispersos por el suelo, y retire los objetos fáciles de caer, frágiles, valiosos y potencialmente peligrosos. Evite que el robot se enrede, se atasque, se arrastre o se caiga, ya que podría causar daños personales o materiales.

• No utilice el robot para aspirar líquidos, ya que podría dañar el ventilador y afectar al rendimiento del robot.

• Cuando se utilice en un entorno suspendido, debe estar protegido por barandillas para evitar caídas accidentales o que se empujen otros objetos para que no se caigan.

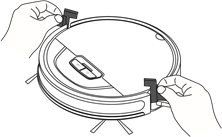

1. Retire el material de protección de ambos lados del robot

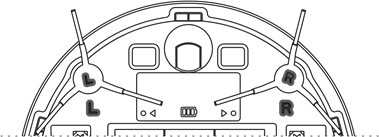

2. Instale los cepillos laterales
   • Coloque el cepillo izquierdo (L) y el cepillo derecho (R) contra las letras L y R en la parte inferior respectivamente; muévalos hacia abajo para que hagan "clic" y terminar la instalación.

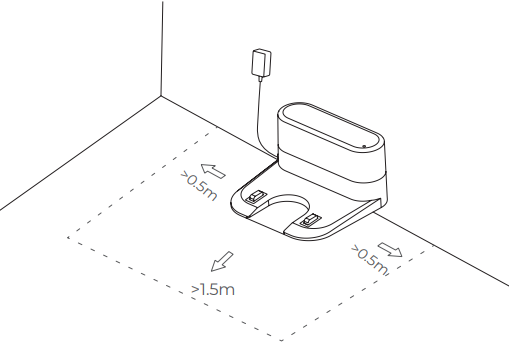

3. Saque y coloque la base de carga de recogida de polvo en un suelo plano contra la pared y ordene los cables redundantes.

4. Asegúrese de que haya un espacio de más de 0,5 m desde la izquierda y la derecha hasta la base de carga y de 1,5 m delante de la base de carga.

   Nota:
   • Asegúrese de que haya un espacio de más de 0,5 m desde la izquierda y la derecha de la base de carga y de 1,5 m delante de la base de carga.
   • El robot puede arrastrar el cable de alimentación perpendicular al suelo, lo que provocaría el apagado de la base.
   • El indicador de carga permanece encendido cuando está electrificado.
5. No mueva la base de carga a voluntad, evite la luz solar directa sobre la base de carga.

   Nota:
   • La luz solar puede interferir con las señales de retorno para la carga, y entonces el robot no vuelve a la base de carga.
6. Encender y cargar
   • Mantenga pulsado el botón para encender la máquina. Cuando el indicador esté encendido, coloque el robot contra la base de carga para cargarlo. La voz de "empezar a cargar" indica que la carga se ha realizado correctamente.

     Nota:
   • La máquina no puede encenderse en caso de batería insuficiente. Coloque el robot en la base para que se encienda automáticamente.

Instrucciones de uso

Encendido y apagado de la máquina

• Mantenga pulsado el botón durante 3 segundos para encender la máquina. A continuación, el indicador de alimentación se enciende y la aspiradora entra en el estado de espera. Mantenga pulsado el botón durante 3 segundos para apagar la máquina.
• Nota: El robot en estado de carga no puede apagarse.

Limpieza/Pausa

Una vez que la máquina se enciende, pulse el botón en el robot o utilice el mando a distancia o la aplicación inteligente para iniciar la limpieza.

Nota:

• La máquina no puede limpiar líquidos.
• Si la energía es inferior al 15%, la máquina no puede funcionar. Por lo tanto, cargue la máquina antes de la limpieza.
• Si la energía es inferior al 15% durante la limpieza, la máquina volverá automáticamente a la base para la carga.
• Antes de la limpieza, ordene todo tipo de cables en el suelo (incluido el cable de alimentación de la base). De lo contrario, la máquina puede arrastrar los cables durante la limpieza, lo que puede causar fallos de alimentación de otros aparatos eléctricos o dañar los artículos o cables.

Carga

Modo automático: Después de la limpieza, el robot vuelve automáticamente a la base para la carga.

Modo manual: En el estado de pausa, pulse el botón para activar el modo "volver a cargar" o utilice el mando a distancia o la aplicación inteligente para la carga.

Pared virtual

La tira magnética puede ajustarse para separar zonas restringidas (como lavaderos y cocinas).

Nota: Fije la tira magnética al suelo para evitar que se desprenda; de lo contrario, afectará al resultado de la pared visual.

Limpieza automática

Al encenderse, la máquina planifica su ruta de limpieza en forma de zigzag y termina de limpiar toda la habitación de forma ordenada y eficiente. Una vez que termina la limpieza, la máquina vuelve automáticamente a la base para la carga (modo de limpieza por defecto).

Limpieza de manchas

Utilice el botón del mando a distancia para que la máquina se tome a sí misma como centro para barrer una zona redonda con un diámetro de 1,2 m. Al limpiar, el robot volverá automáticamente al punto de partida y dejará de funcionar. (La tecla de dirección de la aplicación inteligente también se puede utilizar para controlar manualmente la máquina hasta la posición de limpieza).

Modo DND

No hay avisos de voz en el modo DND. Utilice la aplicación inteligente para activar o desactivar el modo DND.

Limpieza programada

Utilice la aplicación inteligente para establecer la hora de la limpieza. El robot comenzará a limpiar automáticamente a la hora programada. Al limpiar, volverá a la base para la carga (se admite la programación de 7x24h).

Limpieza de manchas

Utilice el botón del mando a distancia para que la máquina se tome a sí misma como centro para barrer una zona redonda con un diámetro de 1,2 m. Al limpiar, el robot volverá automáticamente al punto de partida y dejará de funcionar.(La tecla de dirección de la aplicación inteligente también se puede utilizar para controlar manualmente la máquina hasta la posición de limpieza).

Limpieza de bordes

• Para la limpieza interior, la máquina normalmente barre a lo largo de un objeto fijo (como las paredes). Una vez que termina la limpieza a lo largo de todos los lados, vuelve a la base de carga.
• Pulse el botón de en el mando a distancia o utilice la aplicación inteligente para activar rápidamente la función de limpieza lateral.


Control de succión

• Utilice la aplicación inteligente para seleccionar los modos fuerte, normal y silencioso (normal por defecto).
• Utilice la aplicación inteligente para seleccionar los modos alto, medio y bajo (medio por defecto).

Mantenimiento rutinario

Cepillo cilíndrico

(Frecuencia de limpieza recomendada: semanal)

1. Gire el aparato, presione la hebilla de la cubierta del cepillo cilíndrico y retire la cubierta.

2. Retire el cepillo cilíndrico.

3. Utilice el cepillo de limpieza que viene con el aparato para eliminar el polvo del cepillo principal y de la cavidad del cepillo cilíndrico y, a continuación, limpie los objetos enredados en el cepillo cilíndrico.

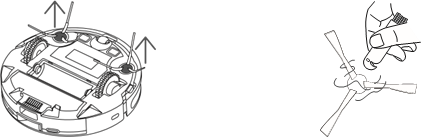

Cepillo lateral

(Frecuencia de limpieza recomendada: semanal)

1. Gire el aparato y extraiga los cepillos laterales verticalmente
2. Retire el pelo y la suciedad enredados y, a continuación, vuelva a instalar los cepillos laterales.
3. Alinee el cepillo lateral izquierdo (L) y el cepillo lateral derecho (R) con las letras L y R de la cubierta inferior y presione los cepillos laterales para volver a instalarlos.

Nota: Se recomienda sustituir los cepillos laterales cada 3 meses para garantizar el efecto de limpieza.

Caja de polvo y filtro

(Frecuencia de limpieza recomendada: después de cada limpieza)

1. Retire la cubierta del aparato, levante el asa de la caja de polvo y extraiga la caja.

2. Presione el interruptor de la caja de polvo, ábrala y vacíela.


Limpiar la caja de polvo

1. Después de utilizar el aparato durante mucho tiempo, retire la gasa del filtro y el filtro HEPA.
2. Coloque el prefiltro y la caja de polvo extraídos bajo el grifo para lavarlos (el filtro HEPA no se puede lavar con agua).
3. Elimine las gotas de agua y seque bien el filtro y la caja de polvo antes de usarlos. Presione el interruptor de la caja de polvo, ábrala y vacíela.


Nota:

• Utilice agua limpia para el lavado y no añada ningún detergente.
• No utilice un cepillo ni los dedos para limpiar el filtro.
• Seque bien los filtros durante al menos 24 horas.
• Se recomienda sustituir un juego de filtros cada 3 meses.

Limpiar el sensor anticolisión por infrarrojos

(Frecuencia de limpieza recomendada: mensual)

Limpiar el sensor de desnivel

(Frecuencia de limpieza recomendada: mensual)

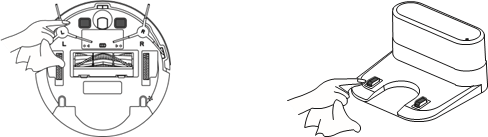

Limpiar el contacto de carga

(limpieza recomendada)

Actualizar el firmware

Inicie la aplicación del teléfono inteligente y entre en la página de actualización del firmware. Una vez detectado el nuevo firmware, siga las instrucciones para actualizarlo. Para actualizar el firmware, la energía debe ser igual o superior al 50 %. Se recomienda colocar el aparato en la estación de acoplamiento para la actualización.

Limpiar la zona de transmisión de la señal

(Frecuencia de limpieza recomendada: mensual)

Batería

• El aparato está equipado con una batería de litio recargable de alto rendimiento. Para mantener el rendimiento de la batería, mantenga el aparato en estado de carga durante el uso diario.
• Si no va a utilizar el aparato durante mucho tiempo, apáguelo y guárdelo correctamente. Cargue el aparato al menos una vez cada 3 meses para evitar daños en la batería debido a una descarga excesiva.

Problemas comunes

Resolución de problemas

Si tiene alguna pregunta, envíe un correo electrónico a support09@laresar.us

INSTRUCCIONES DE SEGURIDAD

Restricciones de uso

• Esta máquina solo se utiliza para la limpieza de suelos en el hogar. No la utilice en exteriores (como un balcón abierto), en zonas que no sean el suelo (como un sofá) ni en entornos comerciales o industriales.
• No utilice la máquina en entornos suspendidos sin vallas de protección, como plantas dúplex, balcones abiertos y la parte superior de los muebles.
• No utilice el producto en un entorno donde la temperatura sea superior a 40 °C o inferior a 0 °C, o donde haya líquidos y objetos viscosos en el suelo.
• Cuelgue el cable de tierra en casa antes de usarlo para evitar arrastrar el cable cuando la máquina esté funcionando.
• Guarde los objetos frágiles y los objetos diversos (como jarrones y bolsas de plástico) en el suelo. De lo contrario, la máquina podría bloquearse o una ligera colisión podría dañar objetos de valor en el hogar.
• Mantenga la máquina alejada de personas (incluidos niños) con discapacidades físicas, mentales o sensoriales.
• No permita que los niños utilicen la máquina como juguete. Mantenga a los niños y a las mascotas alejados de la máquina cuando esté en funcionamiento.
• Mantenga el cepillo de limpieza en un lugar al que no puedan llegar los niños.
• No coloque ningún objeto (incluidos niños y mascotas) sobre la máquina estacionaria o en movimiento.
• Cuando la máquina esté funcionando, mantenga el pelo de personas o mascotas o los dedos lejos del puerto de succión de la máquina.
• No utilice la máquina para limpiar objetos que se estén quemando, como colillas de cigarrillos sin apagar.
• No utilice la máquina para limpiar alfombras de pelo largo. Es posible que algunas alfombras oscuras no se limpien normalmente.
• No utilice la máquina para aspirar objetos duros o afilados, como residuos de decoración, vidrio y clavos de hierro.
• Limpie o mantenga la máquina y la estación de acoplamiento cuando la máquina esté apagada o cuando la fuente de alimentación esté desconectada.
• No utilice un paño húmedo ni ningún líquido para limpiar ninguna parte de la máquina.
• No utilice la función de fregado en la alfombra o en la parte superior de los muebles.
• Siga las instrucciones de este manual al utilizar la máquina. El usuario será responsable de cualquier pérdida y lesión causada por un uso inadecuado.

Batería y carga

• No utilice baterías, estaciones de acoplamiento o cargadores de terceros.
• No desmonte, repare ni modifique la batería o la estación de acoplamiento sin permiso.
• No coloque la estación de acoplamiento cerca de fuentes de calor, como radiadores.
• No utilice un paño húmedo ni las manos mojadas para limpiar la metralla de la estación de acoplamiento.
• Deseche las baterías usadas correctamente y envíelas a agencias de reciclaje profesionales.
• Si el cable de alimentación está dañado o roto, deje de usarlo inmediatamente y compre uno nuevo a través de los canales oficiales.
• Para transportar la máquina, asegúrese de que esté apagada. Se recomienda utilizar la caja original para el embalaje.
• Si no utiliza la máquina durante mucho tiempo, apáguela y guárdela en un lugar seco y fresco. Cargue la máquina al menos una vez cada 3 meses para evitar daños en la batería debido a una descarga excesiva.
