Manual de Cisco Codec EQ

¿Qué hay en la caja?

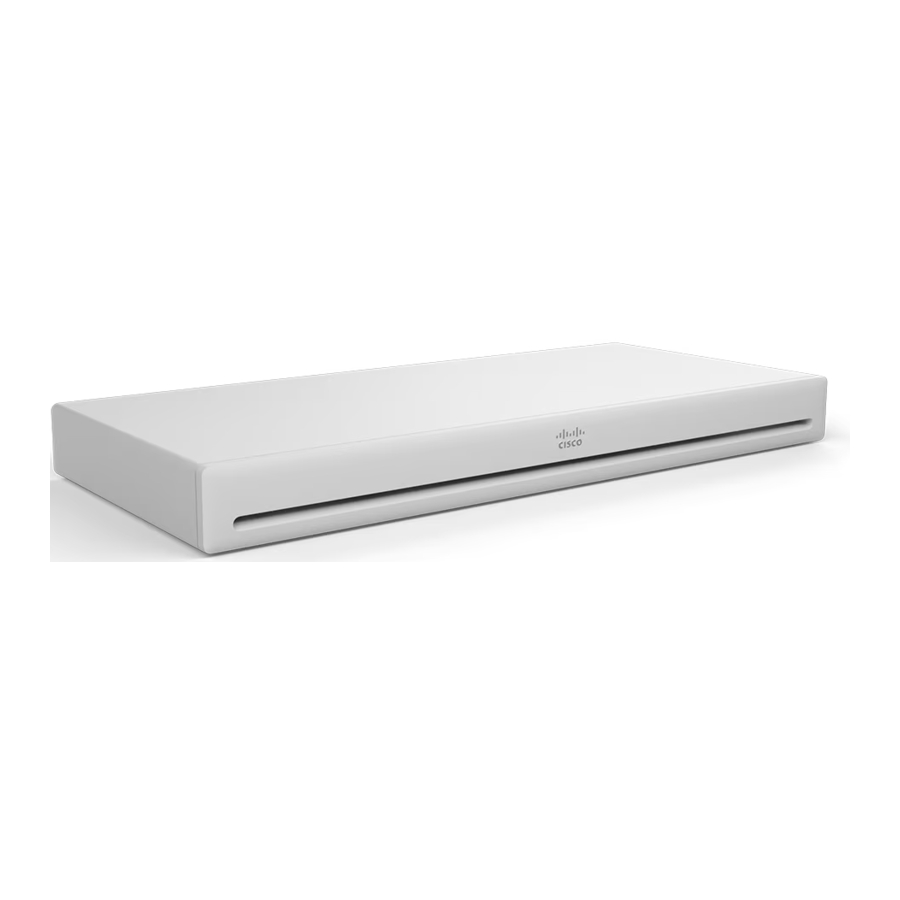

Cisco Codec EQ

Antenas (para la versión de radio)*

Kit de montaje en pared (opcional)

Kit de montaje en bastidor (opcional)

* Utilice únicamente las antenas suministradas con el códec

Sin opción de cable de alimentación para Codec EQ: cuando el cable de alimentación opcional no se solicita con el sistema, el cliente es responsable de seleccionar el cable de alimentación adecuado para usar con este producto. El uso de un cable de alimentación no compatible con este producto puede provocar un peligro para la seguridad eléctrica. Para los pedidos que se entregarán en Argentina, Brasil, China y Japón, se debe solicitar el cable de alimentación apropiado con el sistema.
Clasificación del cable de alimentación: 10 A, 250 V
Conector de alimentación: EL 701B (IEC 60320/C13)

Alimentación (100-240 VCA, 50-60 Hz)

• Utilice un cable de alimentación que cumpla con los requisitos de la especificación de alimentación del códec.
• Mantenga el enchufe y la toma de corriente fácilmente accesibles en caso de que necesite desconectar el dispositivo de la alimentación.
• Este dispositivo está diseñado para la conexión a sistemas de alimentación TN e IT.

Conectividad de red: use Ethernet LAN o Wi-Fi. Los dispositivos no de radio, que tienen las letras "NR" en su identificador de producto (PID), no son compatibles con Wi-Fi.

Ventilación

No bloquee ninguna abertura de ventilación del códec. Un mínimo de 10 cm de espacio libre en la parte delantera y trasera de la unidad. Cuando se monta en un bastidor, observe que la temperatura ambiente no exceda los 35 °C.

Elija una de las opciones de montaje

Kit de montaje en pared

Kit de montaje en bastidor

Colocación en escritorio

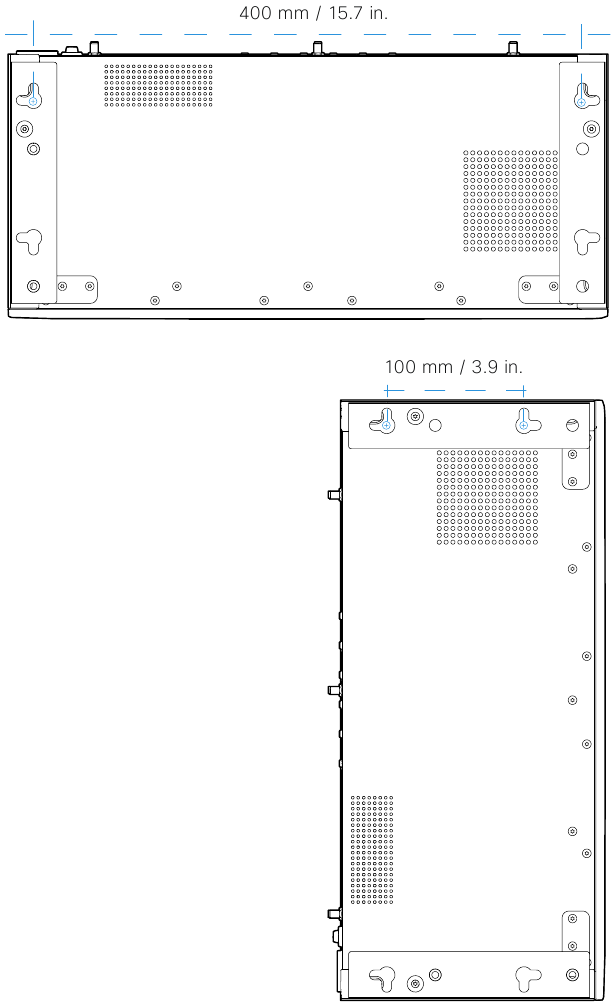

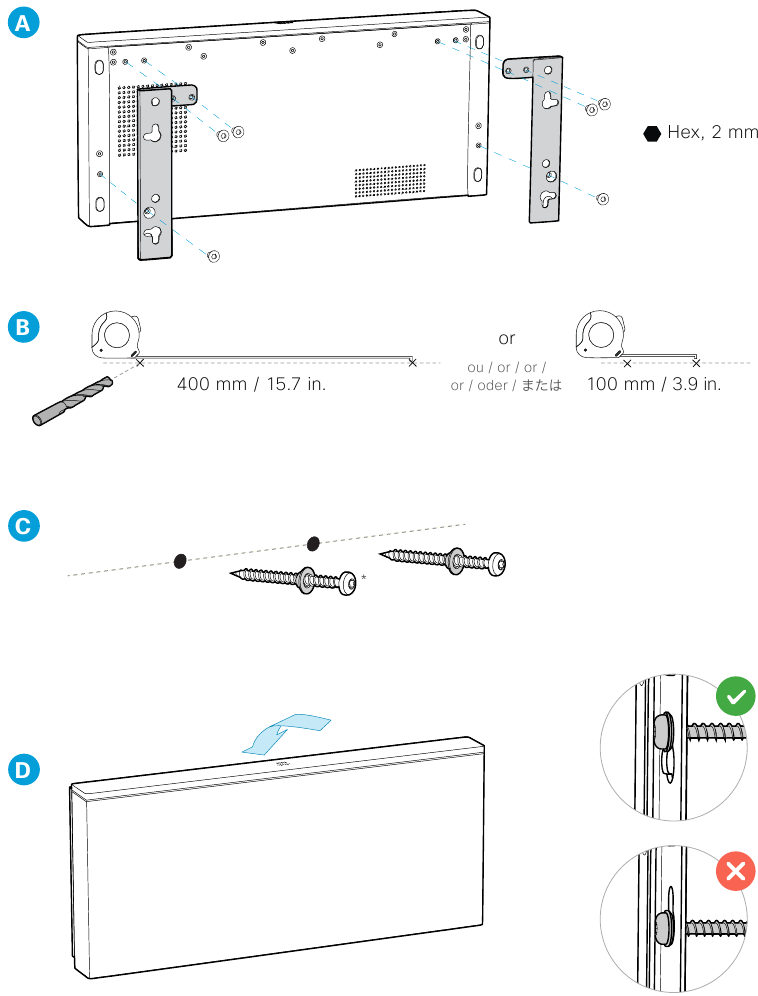

Monte el producto con el soporte de pared

Herramientas que puede necesitar

El producto debe ser instalado por personal cualificado. Debido a la variedad de construcciones de pared, el instalador debe aportar las piezas necesarias para fijar el producto de forma segura a la pared. El peso del códec y el soporte es de 2,6 kg (5,7 lbs).

* Se recomienda un tornillo de cabeza troncocónica de Ø 4 a Ø 5 mm

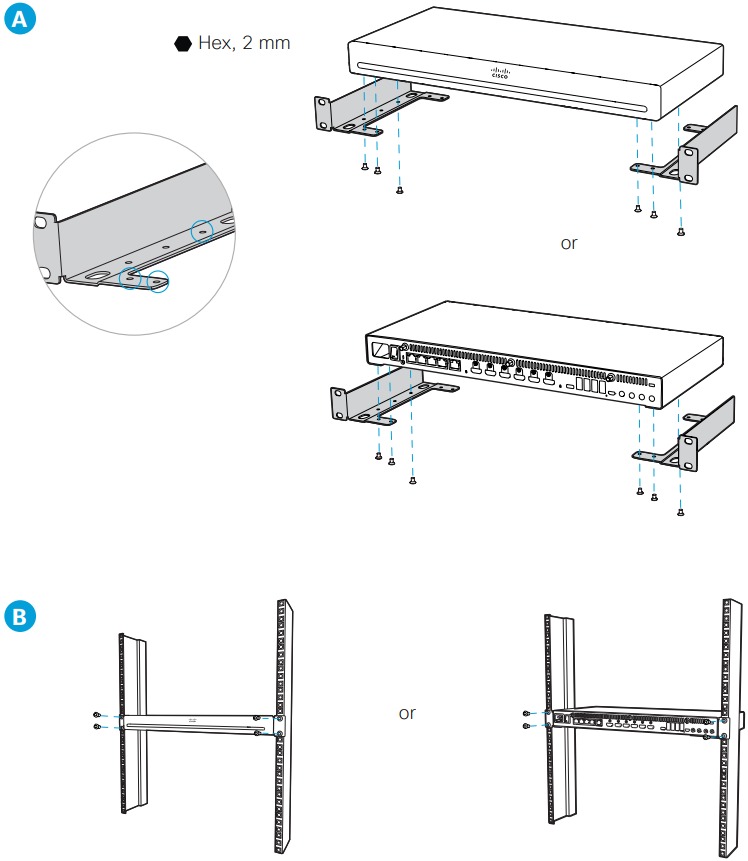

Monte el producto en un bastidor

Coloque la unidad en un escritorio o estante

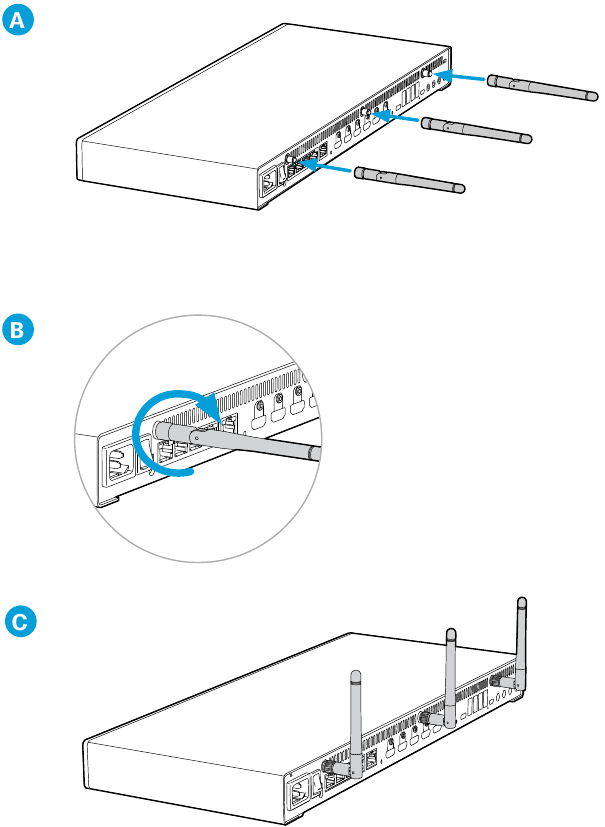

Conecte las antenas a la unidad

(solo para la versión de radio)

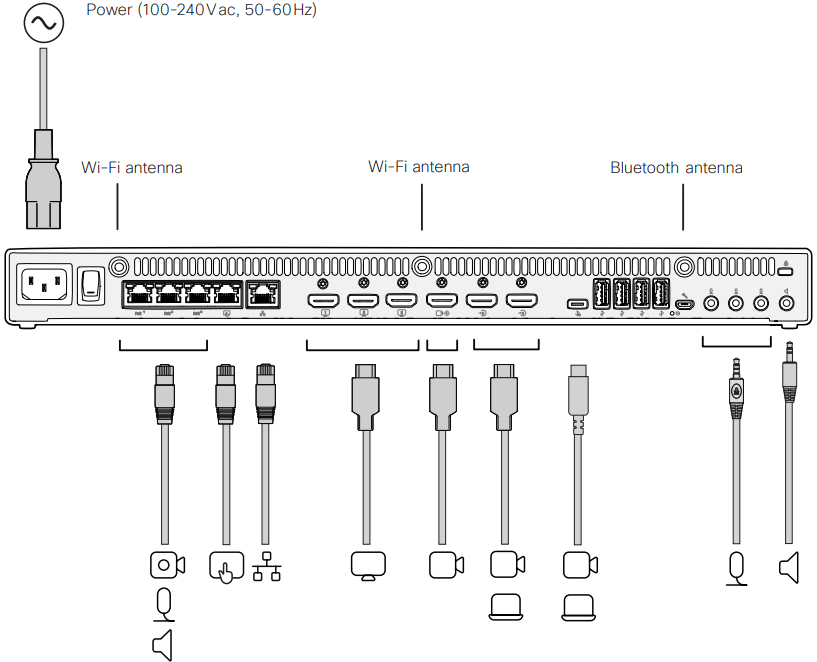

Conecte los cables

Cada uno de los cuatro primeros puertos Ethernet admite el estándar PoE++ IEEE802.3bt, que es un máximo de 90 W por puerto. La capacidad de suministro es de un máximo de 90 W para los cuatro puertos combinados.

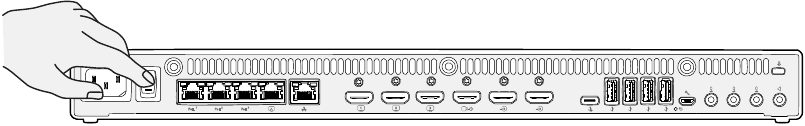

Encienda la unidad

Complete la configuración del software

1. Encienda la pantalla. Consulte la documentación del usuario de la pantalla si la entrada HDMI debe configurarse manualmente.
2. El sistema se enciende automáticamente. Si el sistema no se enciende, compruebe el interruptor de alimentación del códec y la cámara.
3. Siga las instrucciones que aparecen en pantalla para completar la configuración. Elija Room Kit EQ cuando se le solicite. *
4. Le recomendamos que actualice el software de su Codec EQ antes de ponerlo en uso. Consulte la Guía del administrador (https://www.cisco.com/go/roomkit-docs) para el códec.

* Como alternativa, ejecute el comando API

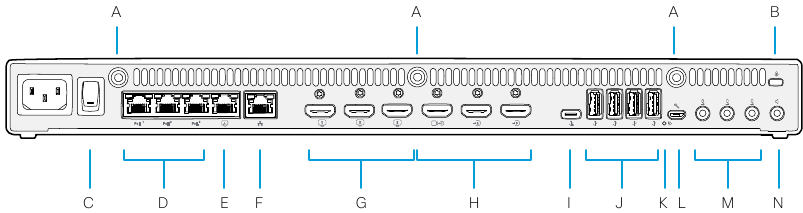

Descripción general del producto

1. Conector de antena
2. Ranura de seguridad Kensington
3. Alimentación
4. 3 × Red (Ethernet PoE)
5. Panel táctil (interfaz de usuario, Ethernet PoE)
6. Red (Ethernet)
7. 3 × Salidas HDMI con audio y vídeo, 4Kp60
8. 3 × Entradas HDMI con audio y vídeo, 4Kp30
9. USB 3.0, tipo C
10. 4 × USB 3.0, tipo A
11. Restablecimiento de fábrica
12. Mantenimiento (micro USB)
13. 3 × Entradas de micrófono
14. Salida de línea de audio

Visite estos sitios web para obtener más información sobre su dispositivo.

help.webex.com

cisco.com/go/room-docs

projectworkplace.cisco.com

cs.co/mtrdevice-docs

cs.co/webexadoption

Hoja de datos de Room Kit EQ
Consulte la hoja de datos del producto para obtener más información sobre cómo pedir accesorios, cables y piezas de repuesto.
