Manual de Telos LRF

Descripción

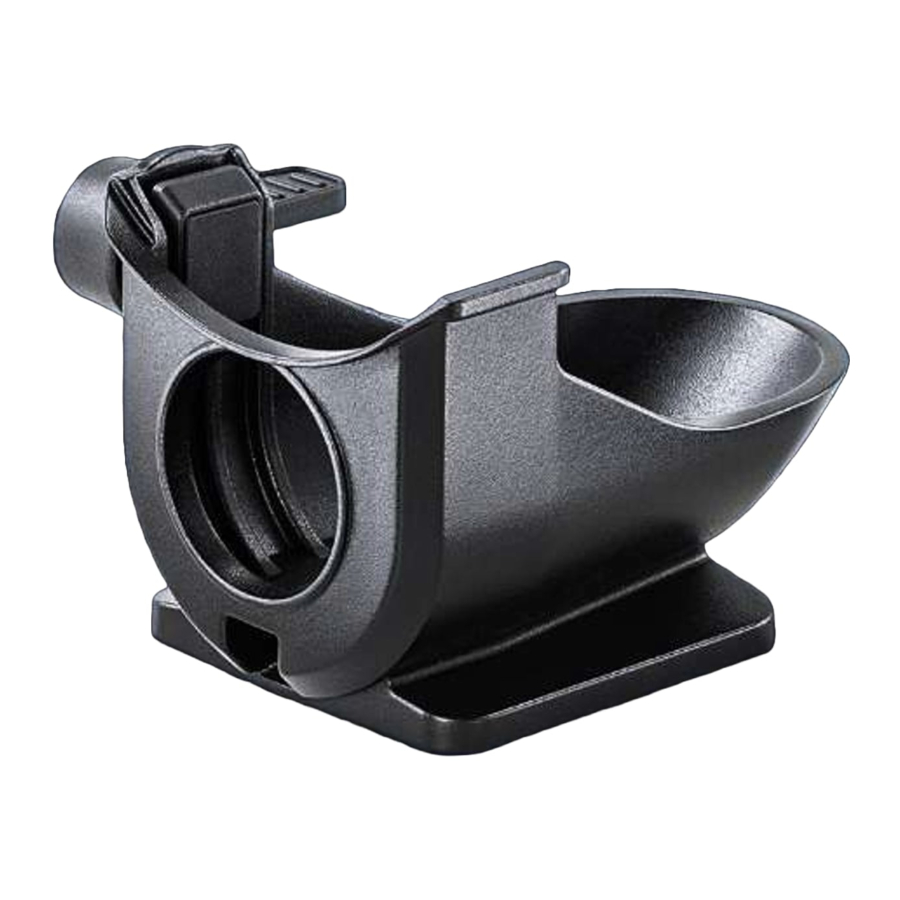

El adaptador para trípode de Telos LRF es compatible con todos los modelos de Telos LRF. El adaptador está diseñado para fijar su monocular Pulsar Telos LRF en el trípode y para nivelar el dispositivo horizontal y verticalmente utilizando la placa de montaje del trípode.

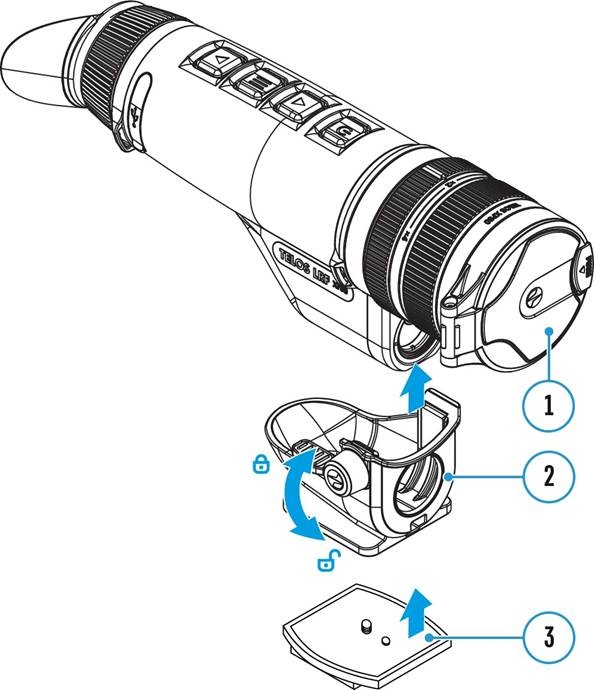

Instalación en un trípode

1. Atornille el adaptador del trípode (2) en la placa de montaje del trípode hasta que se detenga.
2. Fije la placa de montaje (3) al trípode.
3. Instale el dispositivo Telos LRF (1) en el adaptador del trípode (2) de forma que la lente del telémetro se alinee con el orificio en la parte frontal del adaptador del trípode (2).
4. Gire el asa del adaptador del trípode (2) para colocar .
5. Nivele el Telos LRF (1) horizontal y verticalmente utilizando la placa de montaje del trípode (3).

Notas:

• El adaptador de trípode no está diseñado para ser montado en un vehículo.
• Cuando el adaptador está instalado, el usuario puede mover la parte trasera del dispositivo hacia arriba.
• Cuando el mando del adaptador se mueve a la posición cerrada , la dirección horizontal del dispositivo puede desplazarse ligeramente.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Telos LRF
