Manual de Teltonika RUT241

Contenido

1 HARDWARE
2 CARACTERÍSTICAS
3 ¿QUÉ HAY EN LA CAJA?
4 CÓDIGOS DE PEDIDO ESTÁNDAR
5 VERSIONES DISPONIBLES
6 OPCIONES DE MONTAJE
7 MEDIDAS ESPACIALES Y PESO DEL RUT241
8 Descargar el manual
9 En otros idiomas

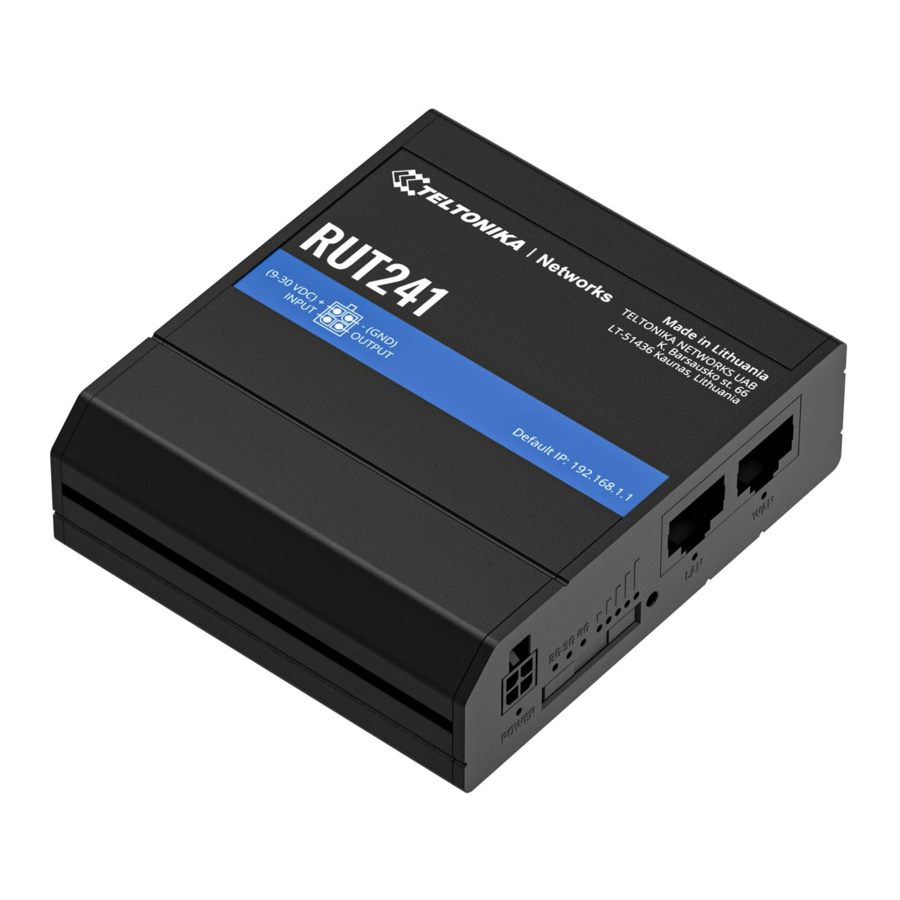

HARDWARE

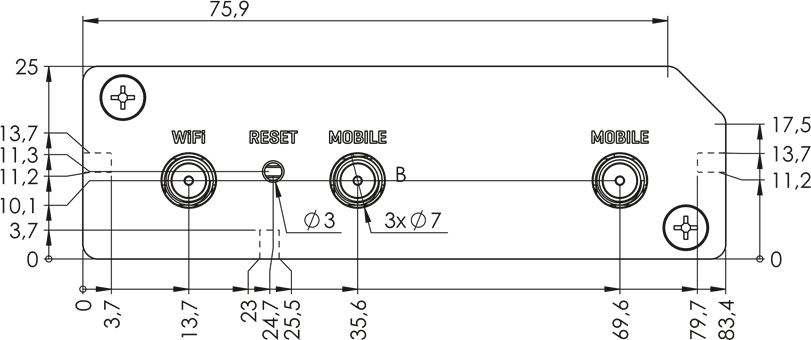

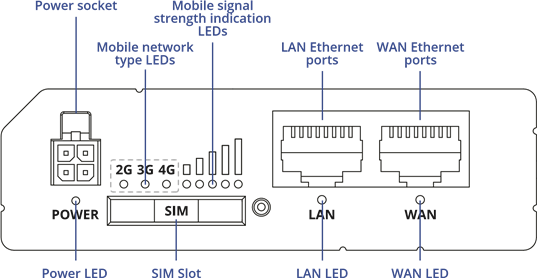

VISTA FRONTAL

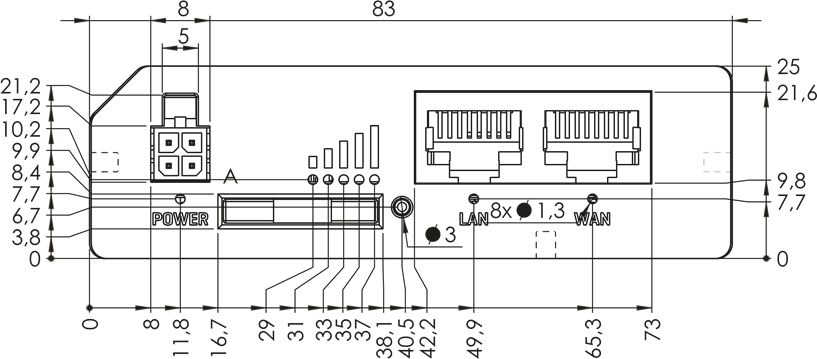

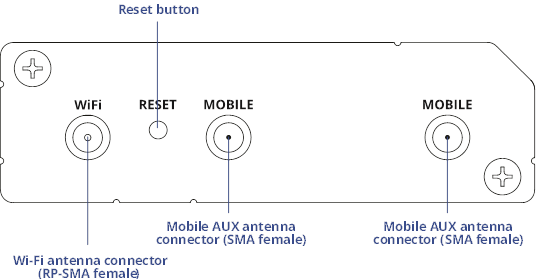

VISTA TRASERA

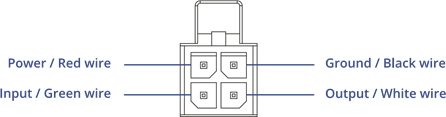

DISTRIBUCIÓN DE LOS PINES DE LA TOMA DE CORRIENTE

CARACTERÍSTICAS

MÓVIL

Módulo móvil	4G (LTE) – Cat 4 hasta 150 Mbps, 3G – Hasta 42 Mbps, 2G – Hasta 236.8 kbps
Estado	Intensidad de la señal (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, bytes enviados/recibidos, banda conectada, IMSI, ICCID
SMS	Estado de SMS, configuración de SMS, envío/lectura de SMS a través de HTTP POST/GET, EMAIL a SMS, SMS a EMAIL, SMS a HTTP, SMS a SMS, SMS programado, respuesta automática de SMS, SMPP
USSD	Admite el envío y la lectura de mensajes de datos de servicio suplementario no estructurados
Lista negra/blanca	Lista negra/blanca de operadores
PDN múltiple	Posibilidad de utilizar diferentes PDN para múltiples accesos y servicios de red
Gestión de banda	Bloqueo de banda, visualización del estado de la banda utilizada
APN	APN automático
Puente	Conexión directa (puente) entre el ISP móvil y el dispositivo en la LAN
Pasarela	El router asigna su dirección IP WAN móvil a otro dispositivo en la LAN

INALÁMBRICO

Modo inalámbrico	IEEE 802.11b/g/n, punto de acceso (AP), estación (STA)
Seguridad WiFi	WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, modos de cifrado automático, separación de clientes
SSID/ESSID	Modo oculto de SSID y control de acceso basado en la dirección MAC
Usuarios de WiFi	Hasta 50 conexiones simultáneas
Punto de acceso inalámbrico	Portal cautivo (punto de acceso), servidor Radius interno/externo, página de inicio personalizable integrada

ETHERNET

WAN	1 puerto WAN 10/100 Mbps, cumplimiento de los estándares IEEE 802.3, IEEE 802.3u, admite MDI/MDIX automático
LAN	1 puerto LAN, 10/100 Mbps, cumplimiento de los estándares IEEE 802.3, IEEE 802.3u, admite MDI/MDIX automático

RED

Enrutamiento	Enrutamiento estático, enrutamiento dinámico (BGP, OSPF v2, RIP v1/v2, NHRP)
Protocolos de red	TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Wake On Lan (WOL)
Soporte de paso de VoIP	Ayudantes NAT de protocolo H.323 y SIP-alg, que permiten el enrutamiento adecuado de paquetes VoIP
Supervisión de la conexión	Reinicio de Ping, reinicio de Wget, reinicio periódico, LCP e ICMP para la inspección de enlaces
Cortafuegos	Reenvío de puertos, reglas de tráfico, reglas personalizadas
DHCP	Asignación de IP estática y dinámica, DHCP Relay, Relayd
QoS / Gestión inteligente de colas (SQM)	Cola de prioridad de tráfico por origen/destino, servicio, protocolo o puerto, WMM, 802.11e
DDNS	Compatible con >25 proveedores de servicios, otros se pueden configurar manualmente
Copia de seguridad de la red	Opciones de WiFi WAN, móvil, VRRP, cableadas, cada una de las cuales se puede utilizar como una conmutación por error automática
Equilibrio de carga	Equilibra el tráfico de Internet a través de múltiples conexiones WAN
Punto de acceso	Servidor Radius interno/externo, portal cautivo, página de inicio personalizable integrada
SSHFS	Posibilidad de montar un sistema de archivos remoto a través del protocolo SSH

SEGURIDAD

Autenticación	Clave precompartida, certificados digitales, certificados X.509, TACACS+, Radius, bloqueo de intentos de IP y acceso
Cortafuegos	Las reglas de cortafuegos preconfiguradas se pueden habilitar a través de WebUI, configuración ilimitada del cortafuegos a través de CLI; DMZ; NAT; NAT-T
Prevención de ataques	Prevención de DDOS (protección contra inundaciones SYN, prevención de ataques SSH, prevención de ataques HTTP/HTTPS), prevención de escaneo de puertos (SYN-FIN, SYN-RST, X-mas, banderas NULL, ataques de escaneo FIN)
VLAN	Separación de VLAN basada en puerto y etiqueta
Control de cuota móvil	Límites de datos personalizados para la tarjeta SIM
Filtro WEB	Lista negra para bloquear sitios web no deseados, lista blanca para especificar solo los sitios permitidos
Control de acceso	Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de dirección MAC

VPN

OpenVPN	Múltiples clientes y un servidor pueden ejecutarse simultáneamente, 27 métodos de cifrado
Cifrado OpenVPN	DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
IPsec	IKEv1, IKEv2, con 14 métodos de cifrado para IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
GRE	Túnel GRE, soporte de túnel GRE sobre IPsec
PPTP, L2TP	Las instancias de cliente/servidor pueden ejecutarse simultáneamente, L2TPv3, soporte de L2TP sobre IPsec
Stunnel	Proxy diseñado para agregar funcionalidad de cifrado TLS a clientes y servidores existentes sin ningún cambio en el código del programa
DMVPN	Método de construcción de VPN IPsec escalables
SSTP	Soporte de instancia de cliente SSTP
ZeroTier	Soporte de cliente VPN ZeroTier
WireGuard	Soporte de cliente y servidor VPN WireGuard
Tinc	Tinc ofrece cifrado, autenticación y compresión en sus túneles. Soporte de cliente y servidor.

MODBUS TCP SLAVE

Rango de ID	Responder a un ID en el rango [1;255] o cualquiera
Permitir acceso remoto	Permitir el acceso a través de WAN
Registros personalizados	Solicitudes de bloque de registro personalizado MODBUS TCP, que leen/escriben en un archivo dentro del router, y se pueden utilizar para extender la funcionalidad MODBUS TCP Slave

MODBUS TCP MASTER

Funciones admitidas	01, 02, 03, 04, 05, 06, 15, 16
Formatos de datos admitidos	8 bits: INT, UINT; 16 bits: INT, UINT (MSB o LSB primero); 32 bits: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

DATOS MODBUS A SERVIDOR

Protocolo

HTTP(S), MQTT, Azure MQTT

PUERTA DE ENLACE MQTT

Puerta de enlace MQTT

Permite enviar comandos y recibir datos de MODBUS Master a través del broker MQTT

DNP3

Modos admitidos

TCP Master, DNP3 Outstation

MONITORIZACIÓN Y GESTIÓN

WEB UI	HTTP/HTTPS, estado, configuración, actualización de FW, CLI, solución de problemas, registro de eventos, registro del sistema, registro del kernel
FOTA	Actualización del firmware desde el servidor, notificación automática
SSH	SSH (v1, v2)
SMS	Estado de SMS, configuración de SMS, envío/lectura de SMS a través de HTTP POST/GET
Call	Reinicio, estado, datos móviles activados/desactivados, salida activada/desactivada, responder/colgar con un temporizador, WiFi activado/desactivado
TR-069	OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT	MQTT Broker, MQTT publisher
SNMP	SNMP (v1, v2, v3), captura SNMP
JSON-RPC	API de gestión a través de HTTP/HTTPS
MODBUS	Estado/control MODBUS TCP
RMS	Sistema de gestión remota (RMS) de Teltonika

MONITORIZACIÓN Y GESTIÓN

WEB UI	HTTP/HTTPS, estado, configuración, actualización de FW, CLI, solución de problemas, registro de eventos, registro del sistema, registro del kernel
FOTA	Actualización del firmware desde el servidor, notificación automática
SSH	SSH (v1, v2)
SMS	Estado de SMS, configuración de SMS, envío/lectura de SMS a través de HTTP POST/GET
Call	Reinicio, estado, datos móviles activados/desactivados, salida activada/desactivada, responder/colgar con un temporizador, WiFi activado/desactivado
TR-069	OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT	MQTT Broker, MQTT publisher
SNMP	SNMP (v1, v2, v3), captura SNMP
JSON-RPC	API de gestión a través de HTTP/HTTPS
MODBUS	Estado/control MODBUS TCP
RMS	Sistema de gestión remota (RMS) de Teltonika

PLATAFORMAS IoT

Cloud of Things	Permite la monitorización de: Datos del dispositivo, datos móviles, información de la red, disponibilidad
ThingWorx	Permite la monitorización de: Tipo de WAN, IP de WAN, nombre del operador móvil, intensidad de la señal móvil, tipo de red móvil
Cumulocity	Permite la monitorización de: Modelo de dispositivo, revisión y número de serie, tipo e IP de WAN, ID de celda móvil, ICCID, IMEI, tipo de conexión, operador, intensidad de la señal
Azure IoT Hub	Puede enviar la IP del dispositivo, el número de bytes enviados/recibidos, la temperatura, el recuento de PIN al servidor Azure IoT Hub, el estado de la conexión móvil, el estado del enlace de red, el IMEI, el ICCID, el modelo, el fabricante, el número de serie, la revisión, el IMSI, el estado de la SIM, el estado del PIN, la señal GSM, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, ID DE CELDA, operador, número de operador, tipo de conexión

CARACTERÍSTICAS DEL SISTEMA

CPU	Mediatek MIPS 24Kc 580 MHz
RAM	128 MB, DDR2
FLASH storage	16 MB, SPI Flash

FIRMWARE / CONFIGURACIÓN

WEB UI	Actualizar FW desde el archivo, comprobar FW en el servidor, perfiles de configuración, copia de seguridad de la configuración
FOTA	Actualizar FW
RMS	Actualizar FW/configuración para varios dispositivos a la vez
Keep settings	Actualizar FW sin perder la configuración actual

PERSONALIZACIÓN DEL FIRMWARE

Operating system	RutOS (sistema operativo Linux basado en OpenWrt)
Supported languages	Busybox shell, Lua, C, C++
Development tools	Paquete SDK con entorno de compilación proporcionado

ENTRADA/SALIDA

Input	1 x entrada digital, 0 - 6 V detectados como nivel lógico bajo, 8 - 30 V detectados como nivel lógico alto
Output	1 x salida digital, salida de colector abierto, salida máxima 30 V, 300 mA
Events	Correo electrónico, RMS, SMS
I/O juggler	Permite establecer ciertas condiciones de E/S para iniciar el evento

ENERGÍA

Connector	Conector de alimentación de CC industrial de 4 pines
Input voltage range	9 – 30 VCC, protección contra polaridad inversa; protección contra sobretensiones >31 VCC 10us máx.
PoE (passive)	PoE pasivo sobre pares de repuesto. Posibilidad de alimentación a través del puerto LAN, no compatible con los estándares IEEE802.3af, 802.3at y 802.3bt, 9-30 VCC
Power consumption	< 6.5 W Max

INTERFACES FÍSICAS

Ethernet	2 puertos RJ45, 10/100 Mbps
I/O's	1 x entrada digital, 1 x salida digital en conector de alimentación de 4 pines
Status LEDs	3 LED de estado del tipo de conexión, 5 LED de intensidad de la conexión, 2 LED de estado de LAN, 1 LED de alimentación
SIM	1 x ranura SIM (Mini SIM – 2FF), 1.8 V/3 V, soporte SIM externo
Power	1 conector de CC de 4 pines
Antennas	2 x SMA para LTE, 1 x RP-SMA para conectores de antena WiFi
Reset	Botón de reinicio/restablecimiento de fábrica

ESPECIFICACIÓN FÍSICA

Casing material	Carcasa de aluminio, paneles de plástico
Dimensions (W x H x D)	83 x 25 x 74 mm
Weight	125 g
Mounting options	Ranuras de montaje en carril DIN inferior y lateral

ENTORNO OPERATIVO

Operating temperature	-40°C a 75°C
Operating humidity	10% a 90% sin condensación
Ingress Protection Rating	IP30

APROBACIONES REGLAMENTARIAS Y DE TIPO

Reglamentarias CE/RED, UKCA, CB

INMUNIDAD EMI

IMMUNITY Standards	EN 301 489-1 V2.2.3 EN 301 489-17 V3.2.4 Final draft EN 301 489-52 V1.2.0 EN 55032:2015+A1:2020 EN 55035:2017+A11:2020 EN 61000-3-3:2013+A1:2019 EN IEC 61000-3-2:2019
ESD	EN 61000-4-2:2009
RS	EN 61000-4-3:2020
EFT	EN 61000-4-4:2012
Surge immunity (AC Power Line)	EN 61000-4-5:2014+A1:2017
CS	EN 61000-4-6:2014
DIP	EN IEC 61000-4-11:2020

Standards (Estándares)

EN 300 328 V2.2.2, EN 301 511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1

SEGURIDAD

Standards (Estándares)

EN IEC 62311:2020, EN 50665:2017, EN IEC 62368-1:2020+A11:2020, IEC 62368-1:2018

¿QUÉ HAY EN LA CAJA?

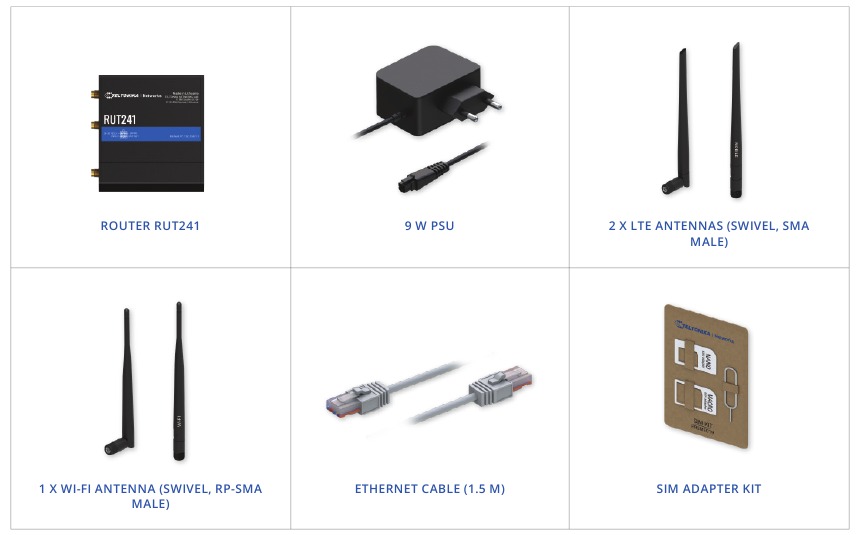

EL PAQUETE ESTÁNDAR CONTIENE*

* Para todos los códigos de pedido estándar, el contenido del paquete estándar es el mismo, excepto para la PSU.

Router RUT241
PSU de 9 W
2 antenas LTE (giratorias, macho SMA)
1 antena Wi-Fi (giratoria, macho RP-SMA)
Cable Ethernet (1,5 m)
Kit adaptador SIM
QSG (Guía de inicio rápido)
Caja de embalaje

CÓDIGOS DE PEDIDO ESTÁNDAR

CÓDIGO DE PRODUCTO	CÓDIGO HS	CÓDIGO HTS	EL PAQUETE CONTIENE
RUT241 010000	851762	8517.62.00	Paquete estándar con fuente de alimentación europea
RUT241 030000	851762	8517.62.00	Paquete estándar con fuente de alimentación europea
RUT241 065000	851762	8517.62.00	Paquete estándar con fuente de alimentación AU
RUT241 000000	851762	8517.62.00	Paquete estándar con fuente de alimentación europea
RUT241 098000	851762	8517.62.00	Paquete estándar con fuente de alimentación estadounidense
RUT241 087000	851762	8517.62.00	Paquete estándar con fuente de alimentación JP

Para obtener más información sobre todas las opciones de embalaje disponibles, póngase en contacto con nosotros directamente.

VERSIONES DISPONIBLES

CÓDIGO DE PRODUCTO	REGIÓN (OPERADOR)	FRECUENCIA
RUT241 0***	Europa 1 , Oriente Medio, África, Corea, Tailandia	4G (LTE-FDD): B1, B3, B7, B8, B20, B28A 3G: B1, B8 2G: B3, B8
RUT241 1***	Europa 1 , Oriente Medio, África	4G (LTE-FDD): B1, B3, B5, B7, B8, B20 4G (LTE-TDD): B40 3G: B1, B5, B8 2G: B3, B8
RUT241 3***	Global 1	4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 4G (LTE-TDD): B38, B39, B40, B41 3G: B1, B2, B4, B5, B6, B8, B19 2G: B2, B3, B5, B8
RUT241 6***	Australia, Nueva Zelanda, Taiwán	4G (LTE-FDD): B1, B3, B5, B7, B8, B28 4G (LTE-TDD): B40 3G: B1,B5, B8 2G: B3, B5, B8
RUT241 9***	Norteamérica: Verizon, AT&T, T-Mobile	4G (LTE-FDD): B2, B4, B5, B12, B13, B14, B66, B71 3G: B2, B4, B5
RUT241 8***	Japón	4G (LTE-FDD): B1, B3, B8, B18, B19, B26 4G (LTE-TDD): B41 3G: B1, B6, B8, B19

* - Para obtener información más detallada, visite nuestra Wiki
1 - Disponibilidad regional - excluyendo Rusia y Bielorrusia.

OPCIONES DE MONTAJE

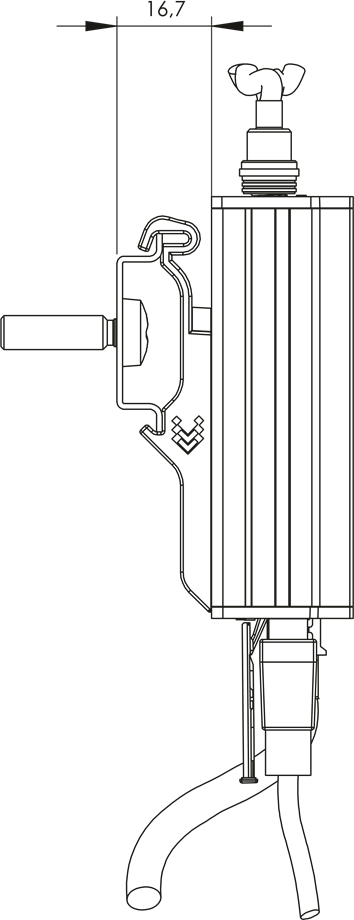

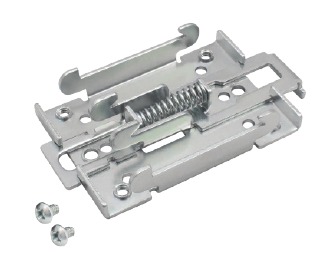

KIT DE CARRIL DIN

Parámetro	Valor
Estándar de montaje	Carril DIN de 35 mm
Material	Acero de bajo carbono
Peso	57g
Tornillos incluidos	Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades
Dimensiones	mm x 46 mm x 20 mm
Cumple con RoHS	V

KIT DE CARRIL DIN

Adaptador de carril DIN
Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades para RUT2xx/RUT9xx

CÓDIGO DE PEDIDO	CÓDIGO HS	CÓDIGO HTS
PR5MEC00	73269098	7326.90.98

Para obtener más información sobre todas las opciones de embalaje disponibles, póngase en contacto con nosotros directamente.

KIT DE CARRIL DIN COMPACTO

Parámetro	Valor
Estándar de montaje	Carril DIN de 35 mm
Material	Plástico ABS + PC
Peso	6.5 g
Tornillos incluidos	Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades
Dimensiones	mm x 25 mm x 14,5 mm
Cumple con RoHS	V

KIT DE CARRIL DIN

Adaptador de carril DIN de plástico compacto (70x25x14,5mm)
Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades

CÓDIGO DE PEDIDO	CÓDIGO HS	CÓDIGO HTS
PR5MEC11	73269098	7326.90.98

Para obtener más información sobre todas las opciones de embalaje disponibles, póngase en contacto con nosotros directamente.

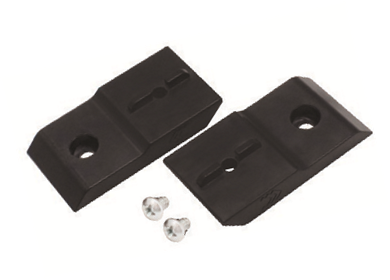

KIT DE MONTAJE EN SUPERFICIE

Parámetro	Valor
Estándar de montaje	Montaje en superficie plana
Material	Plástico ABS + PC
Peso	2x5 g
Tornillos incluidos	Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades
Dimensiones	mm x 48 mm x 7.5 mm
Cumple con RoHS	V

KIT DE CARRIL DIN

Kit de montaje en superficie
Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades

CÓDIGO DE PEDIDO	CÓDIGO HS	CÓDIGO HTS
PR5MEC12	73269098	7326.90.98

Tornillo Philips de cabeza alomada #6-32×3/16, 2 unidades
Para obtener más información sobre todas las opciones de embalaje disponibles, póngase en contacto con nosotros directamente.

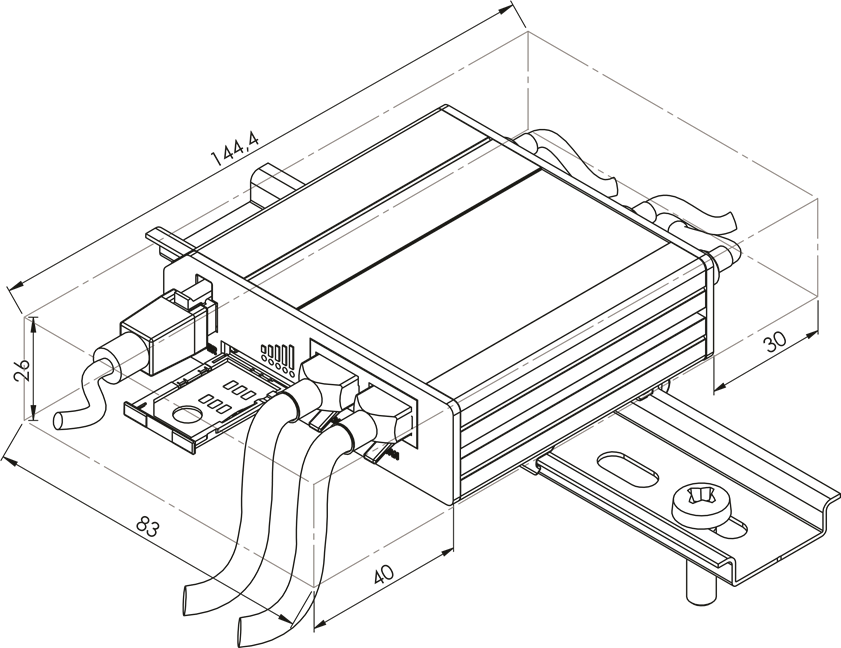

MEDIDAS ESPACIALES Y PESO DEL RUT241

MEDIDAS PRINCIPALES
Dimensiones An x Al x Pr para RUT241:
Carcasa del dispositivo*: 83 x 25 x 74 mm
Caja: 173 x 71 x 148 mm
*Las medidas de la carcasa se presentan sin los conectores de la antena ni los tornillos; para las medidas de otros elementos del dispositivo, consulte las secciones siguientes.

VISTA SUPERIOR
La siguiente figura muestra las medidas del RUT241 y sus componentes vistos desde arriba:

VISTA DERECHA
La siguiente figura muestra las medidas del RUT241 y sus componentes vistos desde el lado derecho:

VISTA FRONTAL
La siguiente figura muestra las medidas del RUT241 y sus componentes vistos desde el lado del panel frontal:

VISTA TRASERA
La siguiente figura muestra las medidas del RUT241 y sus componentes vistos desde el lado del panel posterior:

REQUISITOS DE ESPACIO DE MONTAJE
La siguiente figura muestra una aproximación de las dimensiones del dispositivo cuando se conectan los cables y las antenas:

CARRIL DIN
El siguiente esquema muestra las medidas de la protuberancia de un carril DIN adjunto:

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Teltonika RUT241
