Manual de maytronics Dolphin Plus

ESPECIFICACIONES

Protección del motor: IP 68

Profundidad mínima: 0,80 m/2,6 pies

Profundidad máxima: 5 m/16,4 pies

ADVERTENCIAS Y PRECAUCIONES

• Utilice únicamente la fuente de alimentación suministrada originalmente
• Asegúrese de que la toma de corriente esté protegida por un interruptor de circuito por falla a tierra (GFI) o un interruptor de fuga a tierra (ELI)
• Mantenga la fuente de alimentación alejada del agua estancada
• Coloque la fuente de alimentación a una distancia mínima de 3 m/10 pies del borde de la piscina
• No entre en la piscina mientras el limpiafondos esté funcionando
• Desenchufe la fuente de alimentación antes de realizar el mantenimiento

Cuando no esté en uso, guarde el limpiafondos en el carro en una zona de sombra.

Utilice el limpiafondos solo en las siguientes condiciones del agua:

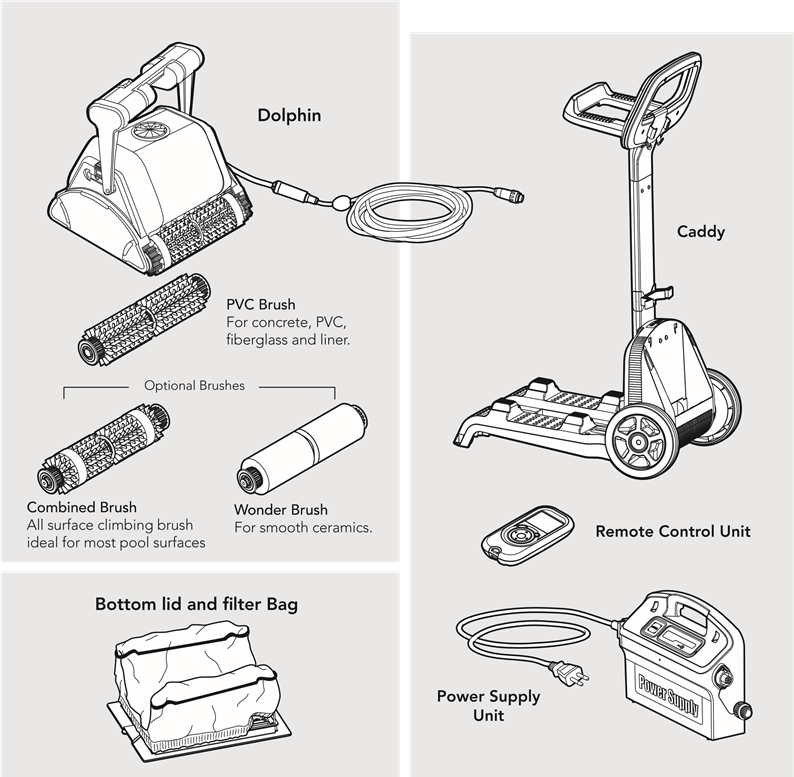

PIEZAS DEL LIMPIAFONDOS

USO DEL LIMPIAFONDOS

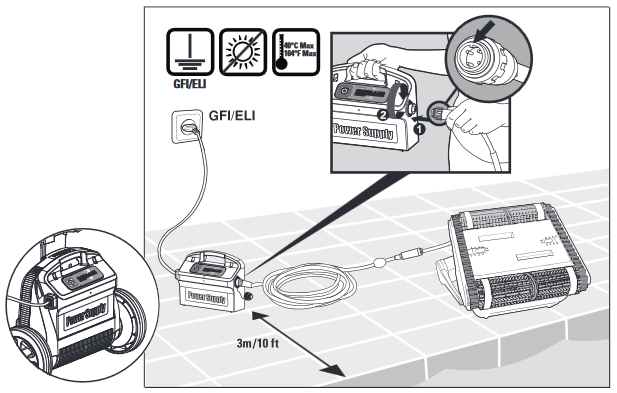

Configuración

Conecte el cable flotante a la fuente de alimentación insertándolo con la muesca del conector (1) alineada con la ranura del enchufe de la fuente de alimentación y girando en el sentido de las agujas del reloj (2).

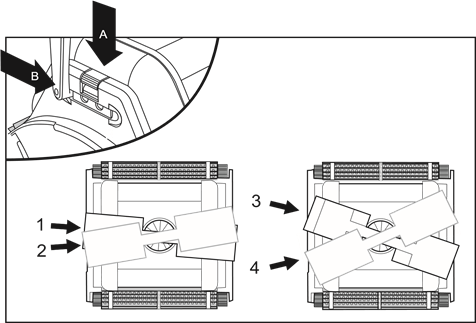

Cambie la posición diagonal del asa para el movimiento lateral de la línea de agua.

Para ajustar el ángulo del asa:

1. Presione el pestillo hacia abajo y manténgalo en posición.
2. Mueva el asa a la posición deseada y suelte el pestillo para mantener el asa en su lugar.

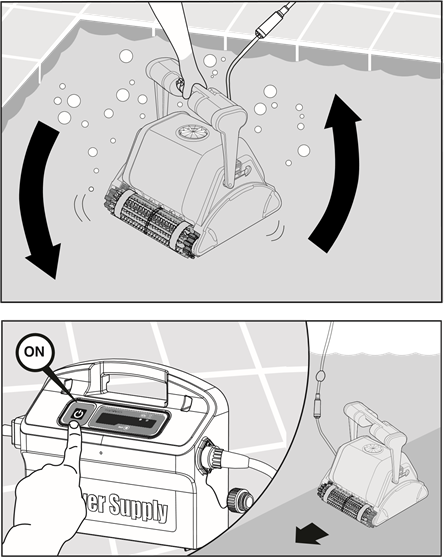

Colocación del limpiafondos en la piscina

Si el cepillo Wonder/los anillos Wonder están secos, sumérjalos en agua hasta que estén blandos.

Agite el robot de lado a lado o póngalo boca abajo para liberar el aire atrapado.

Déjelo hundirse hasta el fondo de la piscina.

Encienda la fuente de alimentación.
El limpiafondos funcionará ahora hasta que haya alcanzado el final del ciclo de limpieza.

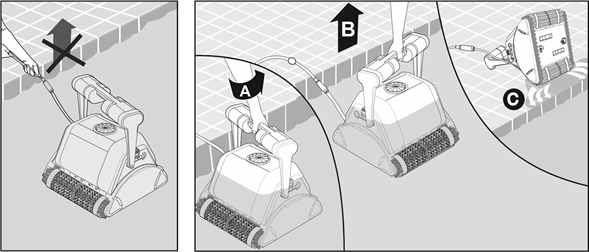

Retirar el limpiafondos de la piscina

El robot se apagará automáticamente al final del ciclo de limpieza.

Apague y desenchufe la fuente de alimentación.


Utilizando el cable flotante, lleve el limpiafondos al borde de la piscina. Utilizando el asa, retire el limpiafondos de la piscina.

NO TIRE DEL LIMPIAFONDOS DE LA PISCINA UTILIZANDO EL CABLE.

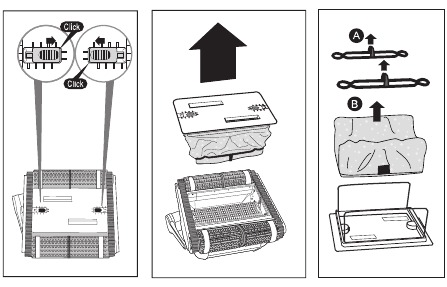

Mantenimiento

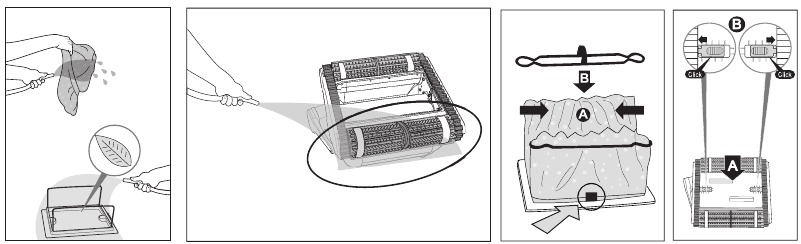

Limpie la bolsa del filtro con una manguera. Limpie periódicamente los cepillos con una manguera. Se recomienda lavar periódicamente la bolsa del filtro en una lavadora. Utilice un programa de ciclo suave.

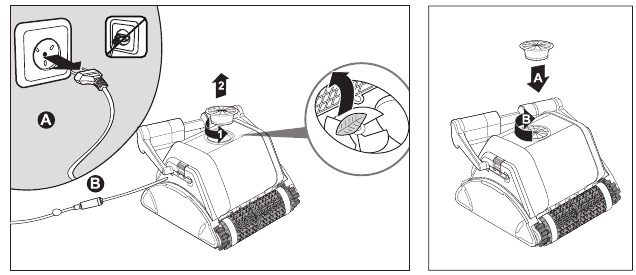

Limpieza del impulsor
Desenchufe la fuente de alimentación.

Si observa restos atrapados en el impulsor, abra el impulsor y retire los restos.

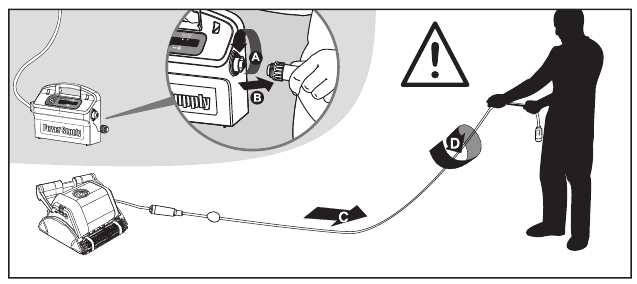

Cable
Para eliminar las torceduras, estire el cable completamente y déjelo reposar al sol durante al menos un día.

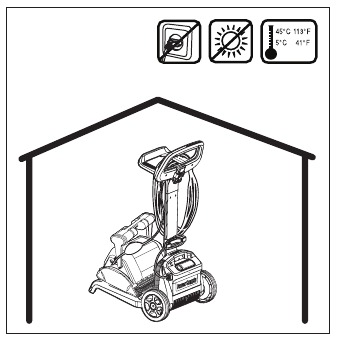

Almacenamiento fuera de temporada

Si el limpiafondos no se va a utilizar durante un período prolongado, realice los siguientes pasos de almacenamiento:

• Asegúrese de que no quede agua en el limpiafondos
• Limpie a fondo la bolsa del filtro e insértela en su sitio
• Enrolle el cable para que no tenga torceduras y colóquelo en el carro
• Guarde el limpiafondos en una zona protegida, ya sea en su carro o simplemente boca abajo

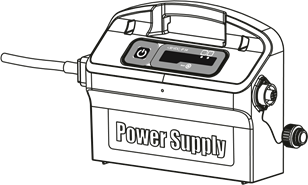

FUENTE DE ALIMENTACIÓN

Fuente de alimentación digital "Switch-Mode" con indicador de bolsa de filtro llena e indicador de retardo.

• Entrada: 100-250 V CA
• 50-60 hercios
• 180 vatios
• Salida: <30 V CC
• IP 54

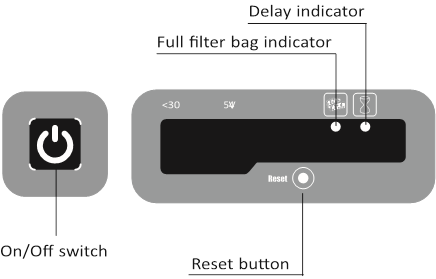

Indicador de bolsa de filtro llena y botón de reinicio

La fuente de alimentación está equipada con un indicador de estado de la bolsa del filtro.

El LED rojo indica dos condiciones del filtro.

• Cuando parpadea: el filtro está parcialmente bloqueado.
• Cuando está iluminado: el filtro está bloqueado y debe vaciarse y limpiarse.

Si el LED no se apaga después de haber vaciado y limpiado la bolsa del filtro, pulse el botón RESET (restablecer) mientras el robot está funcionando.

Indicador de retardo
La fuente de alimentación está equipada con un indicador de retardo que indica si la opción de retardo está activada (a través de la unidad de control remoto).

UNIDAD DE CONTROL REMOTO

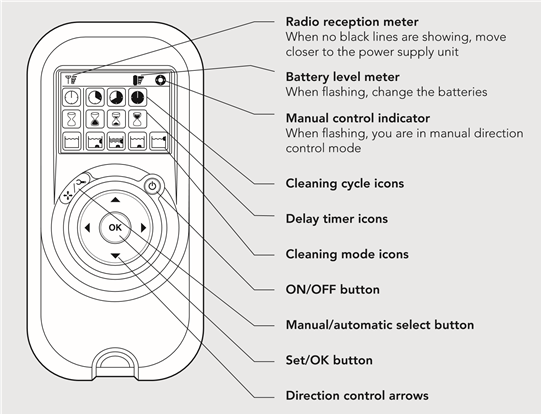

El panel de control

La unidad de control remoto (RCU) ofrece dos modos de funcionamiento: el modo automático y el modo de control manual de la dirección.

En el modo automático, se pueden cambiar los parámetros de limpieza.

En el modo de dirección manual, el movimiento del robot se puede controlar manualmente.

Modo de control manual de la dirección

Pulse el botón On/Off (encendido/apagado) una vez. El control remoto se iniciará en el modo de control manual de la dirección. Utilice las flechas de control de la dirección (véase a la derecha) para controlar el movimiento del robot alrededor de la piscina.

Salir del modo de control manual de la dirección y configurar el modo automático

	Para salir del modo de control manual de la dirección, pulse el botón de selección Manual/Automático solo una vez. La pantalla digital se iluminará y se mostrarán tres filas de iconos de función en el modo predeterminado.
	Para cambiar los parámetros, pulse las flechas arriba o abajo. Para seleccionar la configuración de los parámetros, utilice las flechas derecha o izquierda. Cuando llegue a la función requerida, pulse el botón Set/OK (establecer/aceptar).

Pulse el botón de selección Manual/Automático y, a continuación, elija los parámetros deseados según la siguiente tabla:

Indicador del ciclo de limpieza Esto determina la duración del ciclo de limpieza.	Rápido Ciclo de 2 horas	Eficiente Ciclo de 3 horas para el uso diario. (Configuración predeterminada)	Extra Ciclo de 4 horas
Indicador de tiempo de retardo Esto determina cuándo empieza a funcionar el limpiafondos. El retardo permite que la suciedad se asiente en el fondo de la piscina.	Inicio inmediato (Configuración predeterminada)	Retardo de una hora	Retardo de dos horas
Indicador de acción de limpieza Le permite elegir entre las siguientes opciones.	Estándar Limpieza de suelo y paredes. (Configuración predeterminada)	Ultra-clean (ultralimpio) Mayor succión y movimiento más lento. (suelo y pared)	Floor only (solo suelo) Limpia solo el suelo y la zona donde se unen el suelo y las paredes	Walls only (solo paredes) Limpia solo las paredes y la línea de agua

Nota:

• Después de 2 minutos si no se pulsa ningún botón, la unidad de control remoto se apagará y el limpiafondos seguirá funcionando con la configuración anterior.
• Cuando las opciones "Ultra-Clean" (ultralimpio) y "Walls Only" (solo paredes) terminan sus ciclos, el limpiafondos vuelve a la configuración predeterminada.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de maytronics Dolphin Plus
