Manual de Fellowes Pulsar+ 300
Contenido
- 1 Descripción general
- 2 CAPACIDADES
- 3 CAPACIDAD DE ENCUADERNACIÓN
- 4 DATOS TÉCNICOS
- 5 INSTRUCCIONES DE SEGURIDAD IMPORTANTES
- 6 DIÁMETRO DEL PEINE Y TAMAÑOS DE DOCUMENTO
- 7 PREPARACIÓN
- 8 ANTES DE ENCUADERNAR
- 9 PASOS PARA ENCUADERNAR
- 10 CORRECCIÓN DE UN DOCUMENTO ENCUADERNADO
- 11 ELIMINACIÓN DE RECORTES DE RESIDUOS
- 12 ALMACENAMIENTO
- 13 RESOLUCIÓN DE PROBLEMAS
- 14 Referencias
- 15 Descargar el manual
- 16 En otros idiomas

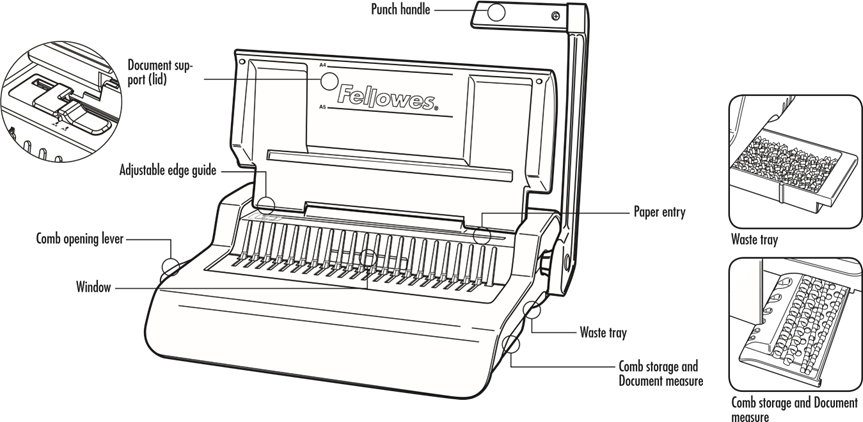

Descripción general
CAPACIDADES
Capacidad de perforación
| Hojas de papel | |
| 70-80g / 20lb | 20 hojas |
| Cubiertas transparentes | |
| 100-200 micras / 4-8 mil | 3 hojas |
| Más de 200 micras / Más de 8 mil | 2 hojas |
| Otras cubiertas estándar | |
| 160-270g / 40-60 lb | 3 hojas |
| Más de 270g / Más de 60 lb | 2 hojas |
CAPACIDAD DE ENCUADERNACIÓN
| Tamaño máximo del peine | 38mm |
| Documento máximo (80g / 20lb) | 300 hojas |
DATOS TÉCNICOS
| Dimensiones del papel | A4 | Capacidad de la bandeja de residuos | 1500 hojas |
| Ranuras de perforación | 21 | Peso neto | 7 kg / 15.4 lb |
| Paso de ranura | 14.28mm / 9/16" | Dimensiones (LxAxA) | 460 x 396 x 135mm / 18.1" x 15.6" x 15.3" |
| Guía lateral ajustable | sí |
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
¡Lea antes de usar!
Consérvelo para futuras consultas
Al perforar;
- asegúrese siempre de que la máquina esté sobre una superficie estable
- perfore hojas de prueba y ajuste la máquina antes de perforar los documentos finales
- retire las grapas y otros artículos metálicos antes de perforar
- nunca exceda el rendimiento indicado de la máquina
DIÁMETRO DEL PEINE Y TAMAÑOS DE DOCUMENTO
 |  | |
| mm | pulgada | número de páginas |
| 6mm | 1/4" | 2-20 |
| 8mm | 5/16" | 21-40 |
| 10mm | 3/8" | 41-55 |
| 12mm | 1/2" | 56-90 |
| 16mm | 5/8" | 91-120 |
| 19mm | 1 1/16" | 121-150 |
| 22mm | 7/8" | 151-180 |
| 25mm | 1" | 181-200 |
| 32mm | 1 1/4" | 201-240 |
| 38mm | 1 1/2" | 241-340 |
PREPARACIÓN
- Asegúrese de que la máquina esté en una superficie estable.
![]()
- Compruebe que la bandeja de residuos esté vacía y correctamente colocada
![]()
- Levante la tapa. Asegúrese de que la palanca de apertura del peine esté empujada hacia atrás.
![]()
- Levante la manija de perforación hasta su posición vertical.
![]()
ANTES DE ENCUADERNAR
- Seleccione el diámetro de peine correcto utilizando la bandeja de almacenamiento de peines.
![]()
- Inserte el peine de plástico en el mecanismo.
![]()
- Tire de la palanca de apertura del peine hacia adelante para abrir el peine.
![]()
- Perfore hojas de prueba para verificar la configuración de la guía lateral.
![]()
PASOS PARA ENCUADERNAR
- Perfore primero las cubiertas delantera y trasera.
![]()
- Perfore las hojas en pequeños lotes que no sobrecarguen la máquina ni al usuario.
![]()
- Cargue las hojas perforadas directamente en el peine abierto. Comenzando con la parte delantera del documento.
![]()
- Cuando todas las hojas perforadas estén cargadas en el peine, empuje la palanca del peine hacia atrás para cerrar el peine y retire el documento encuadernado.
![]()
CORRECCIÓN DE UN DOCUMENTO ENCUADERNADO
Se pueden incluir o eliminar hojas adicionales en cualquier momento abriendo y luego cerrando el peine como se describió anteriormente.
ELIMINACIÓN DE RECORTES DE RESIDUOS
La bandeja de residuos se encuentra debajo de la máquina y se accede a ella desde el lado derecho. Para obtener los mejores resultados, vacíe la bandeja con regularidad.
ALMACENAMIENTO
Baje la manija de perforación a la posición horizontal. Baje la tapa. La encuadernadora de peines Pulsar está diseñada para guardarse horizontalmente sobre el escritorio.
RESOLUCIÓN DE PROBLEMAS
| Problema | Causa | Solución |
Los agujeros perforados no están centrados | Guía lateral no configurada | Ajuste la guía lateral al tamaño correcto de papel o cubierta. |
La máquina no perfora | Bloqueo | Compruebe que la bandeja de residuos esté vacía. Compruebe si hay obstrucciones en la entrada de papel. |
Los agujeros perforados no son paralelos al borde | Hay residuos atascados debajo de los troqueles. | Tome un cartón rígido y deslícelo en la entrada de papel. Mueva el cartón hacia los lados para liberar cualquier recorte suelto en la bandeja de residuos. |
Agujeros parciales | Las hojas no están correctamente alineadas con el patrón de perforación. | Ajuste la guía lateral y perfore hojas de prueba hasta que sea correcto |
Bordes de agujeros dañados | Posiblemente sobrecargando la máquina | Perfore las cubiertas de plástico con hojas de papel. Reduzca el número de hojas que se perforan. |
La bandeja de residuos tiene fugas | La bandeja de residuos no está correctamente insertada o la 'función de ráfaga' se ha activado | Compruebe que la bandeja de residuos esté vacía y que la 'función de ráfaga' esté cerrada. |
¿Necesita ayuda?
Servicio al cliente....
www.fellowes.com
Deje que nuestros expertos le ayuden con una solución.
Siempre llame a Fellowes antes de ponerse en contacto con su lugar de compra.
