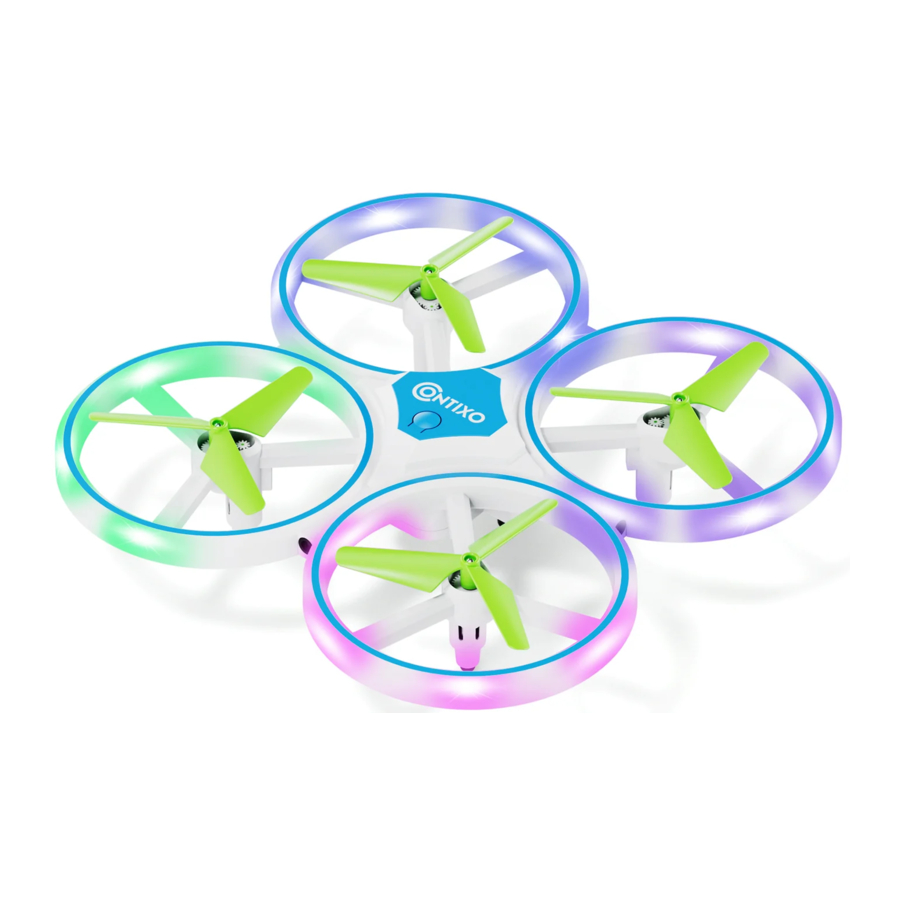

Manual de Contixo TD1

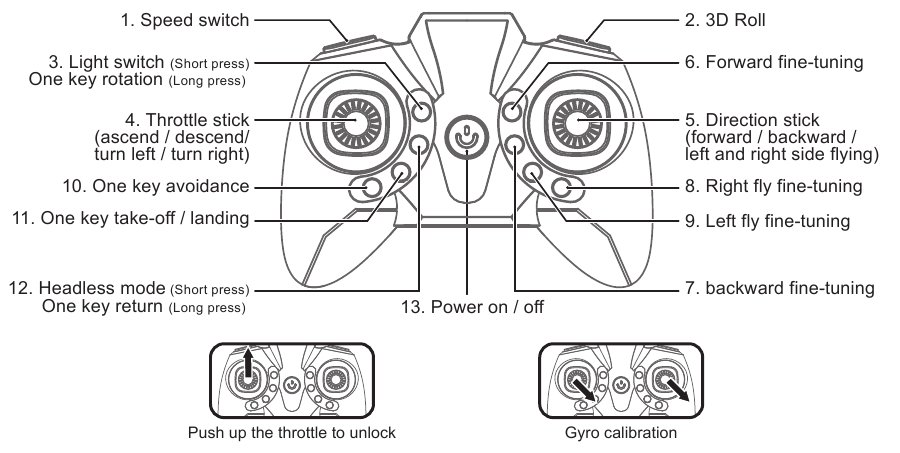

FUNCIONES DEL MANDO A DISTANCIA

INSTALACIÓN DE LA BATERÍA DEL MANDO A DISTANCIA

1. Retire la tapa de la batería de la parte posterior del mando (Fig. A).
2. Instale 3 pilas AAA en el mando, asegúrese de instalar las pilas con la polaridad correcta. (Fig. B). No mezcle pilas viejas y nuevas o diferentes tipos de pilas.
3. Vuelva a colocar la tapa de la batería.

CARGAR LA BATERÍA

1. Primero retire la batería de litio del compartimento de la batería del dron (Fig. C).

2. Desconecte el enlace de alimentación de la clavija (Fig. D).

3. Conecte el cable de carga USB a la toma correspondiente. La luz se enciende durante la carga y se apaga cuando está completamente cargada. El tiempo de carga es de unos 60-90 minutos (Fig. E).
   Nota: Cargue completamente la batería antes de volar.
   Advertencia de batería baja: Cuando la energía de la batería es baja, la luz del dron parpadeará lentamente. Es necesario volar de regreso inmediatamente.


Atención:

1. Utilice solo el cable original de fábrica. No utilice cables dañados o de otras marcas.
2. No deje la batería a un lado cuando se esté cargando.
3. No sobrecargue la batería. Cuando la batería esté completamente cargada, desenchufe el dispositivo.
4. No cargue la batería inmediatamente después de que se haya calentado.
5. No deje la batería en el fuego por motivos de seguridad.
6. No cortocircuite la batería. No deje la batería junto con pequeñas piezas de metal por motivos de seguridad.
7. El dron necesita sacar la batería cuando no esté en uso y guardarla al 80% para prolongar la vida útil de la batería. Mantenga la batería en un lugar fresco para evitar la exposición.

SEGURIDAD DE VUELO

Por favor, elija una habitación vacía o un entorno exterior sin lluvia o nieve, con un viento inferior al nivel 4. Por favor, manténgase alejado de personas, árboles, líneas eléctricas, edificios altos, aeropuertos y torres de señalización.
Nota: El tiempo de vuelo es de unos 8 minutos, la distancia de vuelo es de hasta 60 metros y el tiempo de carga es de unos 60-90 minutos.

VUELO

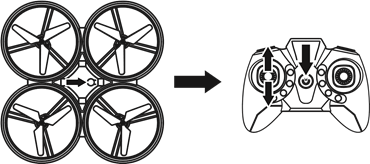

1. Conexión del mando a distancia
   1. Instale la batería de la aeronave y la batería del mando a distancia, encienda el interruptor de alimentación de la aeronave y mantenga la aeronave en un plano horizontal después de parpadear.
   2. Encienda el interruptor de alimentación del mando a distancia, empuje la palanca del acelerador del mando a distancia hacia arriba y hacia abajo, la luz del dron se vuelve fija y el mando a distancia se conecta correctamente.Nota: Es necesario seguir los pasos para evitar problemas de manejo deficiente.

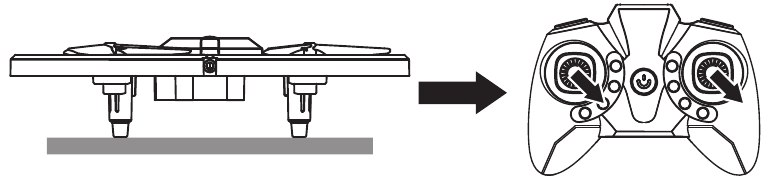

2. Calibración del giroscopio
   Después de que el dron y el mando a distancia se hayan conectado correctamente, empuje el joystick izquierdo y derecho a la esquina inferior derecha. En este momento, la luz indicadora parpadeará rápidamente y cambiará a una luz fija. La calibración se ha completado.
   Nota: Si el dron vuela de forma inestable después del despegue, también se puede corregir calibrando el giroscopio. La calibración debe realizarse en el nivel horizontal.

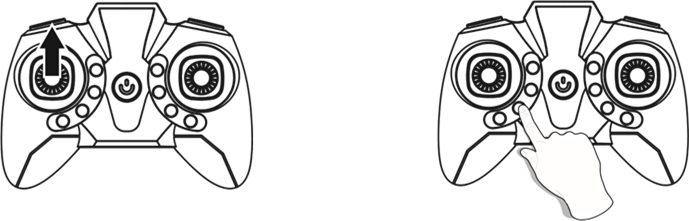

3. Despegue / Aterrizaje
   El dron necesita desbloquearse antes de volar, empuje el joystick izquierdo hacia arriba y luego suéltelo. En este momento, las hélices comienzan a girar. Vuelva a empujar el joystick izquierdo hacia arriba o pulse el botón de despegue / aterrizaje con una sola tecla, el dron se elevará a una altura de aproximadamente 1 metro y se mantendrá en el aire.
   Tire del joystick izquierdo hacia abajo o pulse de nuevo el botón de despegue / aterrizaje con una sola tecla y el dron aterrizará.

   Nota: El aterrizaje con un solo botón debe aterrizar sobre una superficie nivelada, de lo contrario, hará que el dron se desvíe del rumbo.

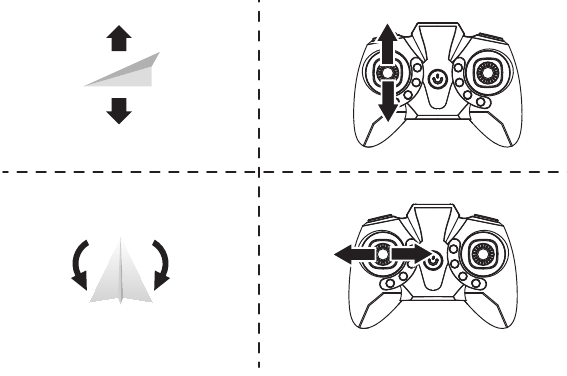

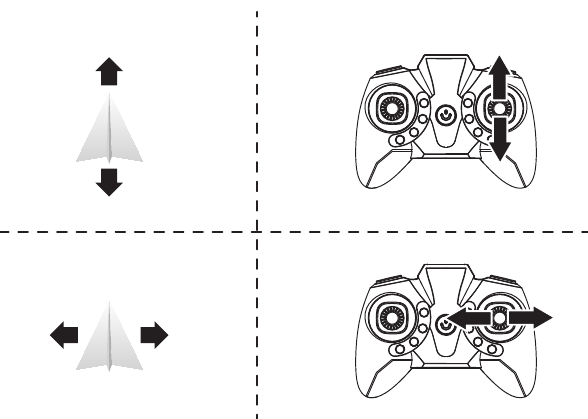

4. Método de funcionamiento
   Nota: Cuando el dron está a 30 cm del suelo, el dron se volverá inestable debido al flujo de aire inferior. Cuanto más cerca esté del suelo, mayor será el impacto.

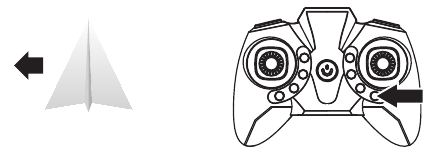

5. Función de ajuste
   Cuando el dron gira en el aire o se inclina en diferentes direcciones, puede utilizar la función de ajuste para corregir la acción.

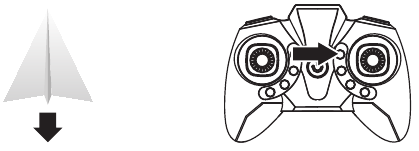

   	Si el dron se mueve hacia atrás mientras está en el aire, pulse el botón de ajuste hacia delante, hasta que el dron deje de moverse hacia atrás.

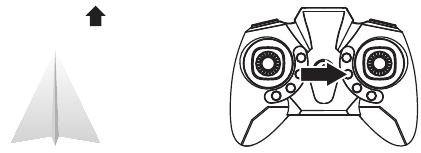

   	Si el dron se mueve hacia delante mientras está en el aire, pulse el botón de ajuste hacia atrás, hasta que el dron deje de moverse hacia delante.
   	Si el dron se desplaza hacia la izquierda mientras está en el aire, pulse el botón de ajuste lateral derecho, hasta que el dron deje de desplazarse hacia la izquierda.

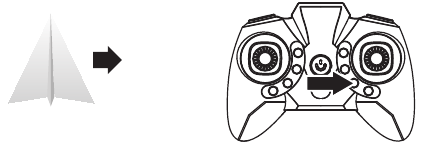

   	Si el dron se desplaza hacia la derecha mientras está en el aire, pulse el botón de ajuste lateral izquierdo, hasta que el dron deje de desplazarse hacia la derecha.

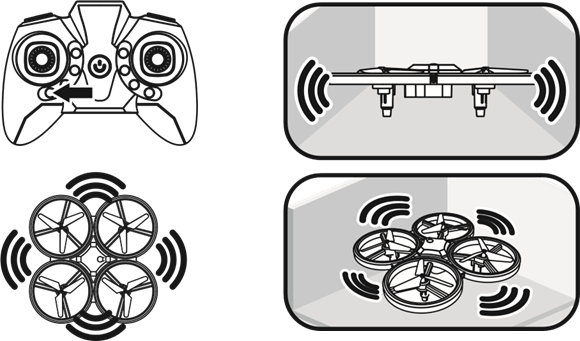

6. Modo de evitación de obstáculos
   Pulse el botón de evitación de obstáculos para activar el modo de evitación de obstáculos, pulse de nuevo para desactivarlo (Fig.5).
   El modo de evitación de obstáculos está activado por defecto al despegar.
   Evita los obstáculos en los cuatro lados y, cuando se detecta un obstáculo, el dron se retira a una distancia segura. Cuando el dron activa el modo de evitación de obstáculos, no se puede activar la marcha rápida. Por lo tanto, se recomienda volar en interiores cuando el modo de evitación de obstáculos está activado.
   Nota: Bajo la luz del sol o luz brillante, vidrio u objetos reflectantes, objetos negros, el efecto de la evitación de obstáculos empeorará o incluso fallará.

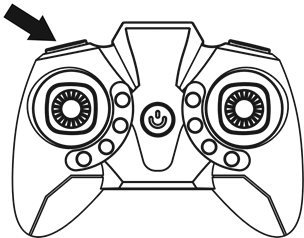

7. Cambiar de velocidad
   El modo de evitación de obstáculos está activado por defecto al despegar, y la velocidad es la marcha más baja. Si necesita cambiar la velocidad, debe desactivar el modo de evitación de obstáculos. Pulse el botón de cambio de velocidad para cambiar la velocidad, diferentes marchas de velocidad tienen diferentes pitidos: "Di~" es el modo de baja velocidad, "Di~Di~" es el modo de velocidad media, y "Di~Di~Di" es el modo de alta velocidad.

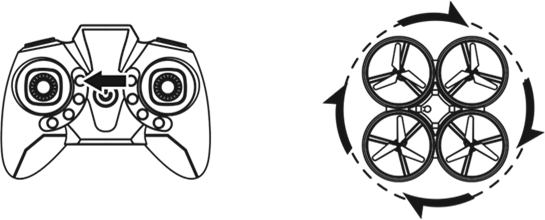

8. Interruptor de luz y rotación con una sola tecla
   Interruptor de luz
   Haga clic en el interruptor de luz / botón de rotación con una sola tecla, las luces del dron cambiarán automáticamente a otro modo.
   Rotación con una sola tecla
   Mantenga pulsado el interruptor de luz / botón de rotación con una sola tecla, y el dron girará consigo mismo como punto medio.

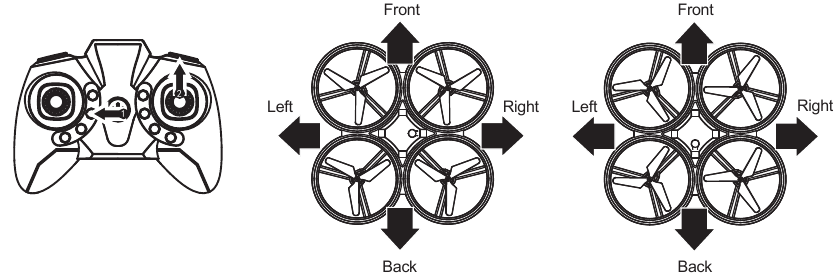

9. Modo sin cabeza y retorno con una sola tecla
   Modo sin cabeza
   El dron se establece por defecto en el modo normal cuando el dron y el mando a distancia se emparejan correctamente. Haga clic en el modo sin cabeza / botón de retorno con una sola tecla para entrar en el modo sin cabeza. Haga clic de nuevo para salir del modo sin cabeza.
   Modo normal: El interruptor de alimentación del dron indica la dirección hacia atrás.
   Modo sin cabeza: Antes del despegue, el interruptor de alimentación del dron indica la dirección hacia atrás. Cuando el dron gira en vuelo, la dirección de vuelo no cambia.

   Como se muestra en la figura anterior, cuando el dron gira en vuelo, la dirección de vuelo no cambia en el estado del modo sin cabeza.
   Retorno con una sola tecla
   Durante el vuelo, el dron puede ser recuperado utilizando la función de retorno.
   Mantenga pulsado el botón de retorno con una sola tecla durante 3 segundos para iniciar el retorno. Después de iniciar el vuelo de retorno, el dron regresará en la dirección de la cola cuando se encienda y se empareje.
   Durante el proceso, mueva el joystick de dirección o mantenga pulsado el botón de retorno durante 3 segundos para cancelar el retorno.

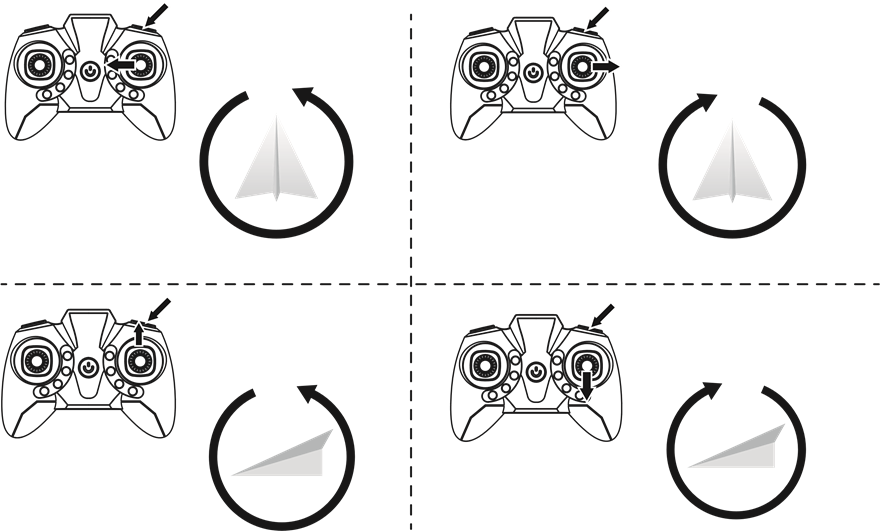

10. Giro 3D
    Pulse brevemente el botón de giro 3D y empuje el joystick de dirección hacia delante, hacia atrás, hacia la izquierda o hacia la derecha. El dron girará en el aire en la dirección correspondiente.
    Para realizar mejor la función de giro 3D, asegúrese de que el dron está completamente cargado y mantiene una altura de aproximadamente 1,5 metros con el suelo. Cuando la batería está baja, el dron no puede realizar la función de giro 3D o la altura después de girar puede verse reducida. Por favor, cárguelo a tiempo.

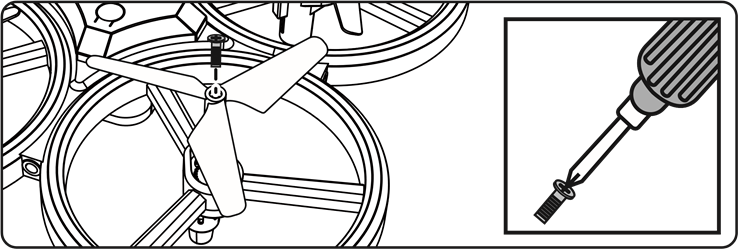

11. Instalar las hélices
    Alinee las palas con el eje del motor e instálelas (la identificación del brazo debe ser coherente con la identificación de la pala). Apriete el tornillo en el sentido de las agujas del reloj.


Solución de problemas

Nota: El producto tiene la función de fijación de la altura por presión de aire, pero no tiene el efecto de punto fijo. El dron se moverá ligeramente a la misma altura al mantenerse suspendido en el aire.

INFORMACIÓN DE CONTACTO
Correo electrónico: support@conxo.com Sitio web: www.conxo.com

PRECAUCIONES DE SEGURIDAD

Lea atentamente todas las instrucciones y advertencias antes de utilizarlo, y conserve este manual de instrucciones para futuras consultas y mantenimiento.
Nunca vuele en o cerca de espacio aéreo controlado y no exceda una altura de 20 pies. Para asegurarse de que está operando dentro de la ley y siguiendo las regulaciones de la FAA dentro de los Estados Unidos. No vuele a lo largo de las rutas de las aerolíneas, y no vuele en áreas con fuertes emisiones de radio, electromagnéticas o electrostáticas. No opere el dron de ninguna manera que esté prohibida por las autoridades relacionadas de nuestro país. NUNCA lo use para ningún propósito ilegal o uso más allá del alcance que sus leyes y regulaciones locales hayan estipulado.
El dron TD1 solo debe ser operado por personas mayores de 14 años, y es más adecuado para pilotos de UAV experimentados. Este es un dispositivo de precisión, desde su electrónica, componentes mecánicos y tecnología de transmisión de alta frecuencia, hasta su diseño aerodinámico. El uso de este dispositivo requiere una calibración adecuada y un posible montaje o depuración para evitar complicaciones o accidentes. El usuario siempre debe operar y controlar este producto de forma segura. El uso inapropiado puede provocar lesiones graves, daños a la propiedad o la pérdida del dron durante el funcionamiento.
En el caso de que el producto sea defectuoso. Por favor, póngase en contacto con nuestro equipo de soporte técnico. Todos nuestros productos tienen una garantía limitada de 1 año: https://contixo.com/pages/warranty. Asimismo, si el producto funciona mal o se daña y necesita mantenimiento, póngase en contacto con nuestro equipo de atención al cliente en: Support@contixo.com.

Esta aeronave de control remoto puede ser peligrosa cuando está en uso. Asegúrese de mantener una distancia segura de las personas, los animales y los objetos peligrosos, y no vuele en el espacio aéreo controlado. Las instalaciones incorrectas, las malas condiciones climáticas o los usuarios que no estén familiarizados con el funcionamiento pueden causar daños a la aeronave, a otros bienes o pueden causar lesiones. Preste mucha atención cuando esté en uso y reconozca las condiciones inseguras o propensas a accidentes para evitar cualquier accidente debido a la negligencia.

1. Manténgalo alejado de cualquier estructura o multitud: Esta aeronave de control remoto puede variar ligeramente en velocidad o sensibilidad durante el vuelo y puede causar un peligro potencial. Por lo tanto, manténgalo alejado de multitudes, edificios, árboles, estructuras, cables de alta tensión, etc... Evite también volar en condiciones climáticas adversas como lluvia, nieve, tormentas eléctricas y vientos fuertes para garantizar la seguridad del usuario, de los espectadores y de la propiedad circundante.
2. Manténgalo alejado de cualquier ambiente húmedo: El interior de la aeronave está compuesto por muchas piezas electrónicas y mecánicas de precisión. Por lo tanto, trate de evitar que entre humedad o agua en el cuerpo principal de la aeronave, ya que puede causar una avería de las piezas mecánicas y electrónicas y, por lo tanto, provocar un accidente.
3. Opere solo con las piezas incluidas para el uso previsto: Utilice las piezas originales fabricadas por Contixo para cualquier reequipamiento o mantenimiento para garantizar la seguridad del vuelo. Opere y use solo bajo el alcance de las funciones del producto permitidas. El uso de piezas no aprobadas anulará la garantía.
4. Evite controlarlo de forma independiente: Los nuevos usuarios pueden enfrentarse a obstáculos al aprender a operar esta aeronave, en este caso, trate de evitar operar la aeronave solo. Cuando esté disponible, opere esta aeronave bajo la guía de un usuario más experimentado.
5. NO opere bajo la influencia de drogas o alcohol: Opere esta aeronave de control remoto de acuerdo con la ley estatal y dentro de sus habilidades. No opere en un estado de fatiga o en un mal estado mental. Una operación incorrecta puede aumentar la probabilidad de accidentes.
6. Mantenga una distancia segura de la aeronave cuando use la velocidad máxima:Cuando el operador está volando a alta velocidad, mantenga la aeronave lejos del piloto y de cualquier persona u objeto cercano para no causar daños o poner en peligro a otros.
7. Guárdelo en un lugar fresco y seco: La aeronave de control remoto está compuesta de varios materiales, incluyendo: metal, fibra, plástico, electrónica, etc. Por lo tanto, manténgalo alejado de fuentes de calor y evite la exposición prolongada a la luz solar directa. La exposición excesiva al calor puede causar distorsión y daños.

1. Hay información importante contenida en este paquete y manual de instrucciones, consérvelo para futuras consultas.
2. Usted tiene la responsabilidad de asegurarse de que este modelo de aeronave no cause lesiones a usted mismo, o a otros, y no cause ningún daño a la propiedad.
3. Opere estrictamente como se muestra en el manual de instrucciones al depurar o ensamblar esta aeronave. Durante el proceso de vuelo o aterrizaje, mantenga una distancia de 1-2 metros entre el usuario y la aeronave para evitar colisiones en la cabeza, la cara o el cuerpo, lo que puede causar lesiones.
4. Nuestra empresa y los distribuidores no serán responsables de ninguna operación incorrecta, que pueda causar pérdida, daño o lesión corporal.
5. Los niños de 14 años en adelante deben usar este producto bajo la guía de un adulto. Este producto NO debe ser utilizado por niños menores de 14 años.
6. Por favor, ensamble y use correctamente este producto como se muestra en el manual de instrucciones o en las instrucciones del embalaje. Algunas piezas deben ser ensambladas por un adulto.
7. Este producto incluye piezas pequeñas. Por favor, colóquelo fuera del alcance de los niños para evitar un PELIGRO DE ASFIXIA o que las piezas se traguen por error.
8. Manténgase alejado de las carreteras o áreas de alto tráfico volar en estas áreas es extremadamente peligroso y puede ser ilegal.
9. Por favor, deseche rápidamente los materiales de embalaje, para no causar lesiones a los niños.
10. Por favor, NO desmonte ni modifique la aeronave, ya que puede causar una avería de la aeronave durante el vuelo.
11. Las baterías en el compartimento de la batería del cargador deben insertarse en la fuente de alimentación designada que tiene el mismo logotipo que el producto.
12. Utilice únicamente los cables de carga proporcionados por el fabricante.
13. Al cargar la batería, asegúrese de que un adulto esté presente. Mantenga la batería lejos de cualquier objeto o material combustible durante la carga.
14. NO cortocircuite ni apriete la batería para evitar dañar el componente y para evitar una posible explosión.
15. NO mezcle ni reemplace la batería de iones de litio con un tipo diferente de batería.
16. La batería de litio inteligente está cargada en el Quad-rotor. Tanto la incorporada como la externa se pueden utilizar para la carga.
17. Por favor, NO provoque que la batería se cortocircuite o se descomponga, mantenga la batería lejos del fuego y de fuentes de calor excesivo.
18. La aeronave debe mantenerse alejada de cualquier otro equipo eléctrico que pueda causar interferencias.
19. Mantenga una distancia segura del rotor giratorio de alta velocidad para evitar lesiones por heridas o cortes.
20. Los componentes pueden calentarse. Por favor, NO toque los motores para evitar quemaduras o lesiones.
21. Se recomienda un cargador de pared Type-C de 5V para la carga. NO utilice ningún cargador más fuerte de 5V.
22. Mantenga su UAS a la vista.
23. Nunca vuele sobre grupos de personas.
24. Nunca vuele sobre estadios o eventos deportivos.
25. Comprenda las restricciones y los requisitos del espacio aéreo.

El producto solo debe ser utilizado por adultos y niños de 14 años en adelante. Se requiere la supervisión de un adulto para los niños menores de 14 años.

LA CARGA DE LA BATERÍA DE LA AERONAVE DEBE SER SUPERVISADA EN TODO MOMENTO POR UN ADULTO. DESCONECTE LA BATERÍA CUANDO ESTÉ COMPLETAMENTE CARGADA.
NO SOBRECARGUE LA BATERÍA.

EXENCIÓN

Al utilizar este producto, Contixo Inc. no se hará responsable de los daños directos o indirectos causados por lo siguiente:

1. Cualquier daño causado por el usuario que experimente: fatiga, náuseas, malas condiciones de salud física/mental o que esté bajo la influencia del alcohol o las drogas.
2. Lesiones personales, pérdida de bienes y responsabilidad legal causadas por la intención subjetiva o el juicio erróneo del usuario.
3. Daños causados por usuarios que vuelan en zonas de vuelo prohibidas por la ley y los reglamentos, como las reservas naturales.
4. Daños causados por el mal funcionamiento o la modificación del equipo por parte de los usuarios. Formación o sustitución de accesorios o piezas no producidas por Contixo Inc.
5. El cuadrotor envía una alarma de baja presión y sigue sin aterrizar, lo que provoca la caída del cuadrotor.
6. Daños causados por el vuelo forzado sabiendo que el cuadrotor se encuentra en un estado anormal, sabiendo que el montaje no está terminado o sabiendo que los componentes tienen fallos, defectos o piezas faltantes evidentes.
7. Volar en una zona con interferencias de radio, electrostáticas o magnéticas, como cerca de: líneas eléctricas de alta tensión, grandes equipos eléctricos, torres de transmisión de radio y televisión, estaciones base de teléfonos móviles, etc. Evite las zonas que restringen el vuelo especificadas por el gobierno. Asegúrese de que la visión del usuario no se vea afectada ni bloqueada por obstáculos. Los usuarios con problemas de visión deben usar las gafas graduadas que se les hayan recetado. Evite cualquier condición inadecuada para controlar el dispositivo.
8. Vuelo en condiciones meteorológicas adversas, como lluvia, vientos superiores a fuerza 4, nieve, granizo u otras condiciones meteorológicas adversas.
9. El cuadrotor sufre una colisión, vuelca, se incendia, es alcanzado por un rayo y resulta dañado por una tormenta, un tornado, una tormenta de lluvia, una inundación, un tsunami, un hundimiento del terreno, un hundimiento del hielo, un derrumbe de un acantilado, una avalancha, granizo, flujo de escombros, un deslizamiento de tierra, un terremoto o un desastre natural, etc.
10. Daños causados por la infracción de cualquier dato, audio o vídeo obtenido del usuario mediante el uso del cuadrotor.
11. Daños en la batería, como los causados por una coincidencia inadecuada del circuito de protección, la batería y el cargador.
12. Cualquier pérdida indirecta o responsabilidad legal causada por problemas del equipo o los accesorios (incluidas las tarjetas de memoria), por ejemplo, imágenes o vídeos que no se pueden guardar.
13. Pérdidas o responsabilidades legales causadas por un vuelo imprudente o inseguro sin completar la formación de vuelo suficiente.
14. El usuario se compromete a utilizar el producto solo con fines legítimos y acepta cumplir con estos términos y cualquier política o directriz relevante que pueda formular Contixo Inc. Algunos detalles de este documento pueden cambiar con la actualización de la versión del software del producto y sus términos de uso. Lea atentamente los detalles de la actualización antes de actualizar la versión del software. El manual de instrucciones se actualizará con o sin previo aviso.
