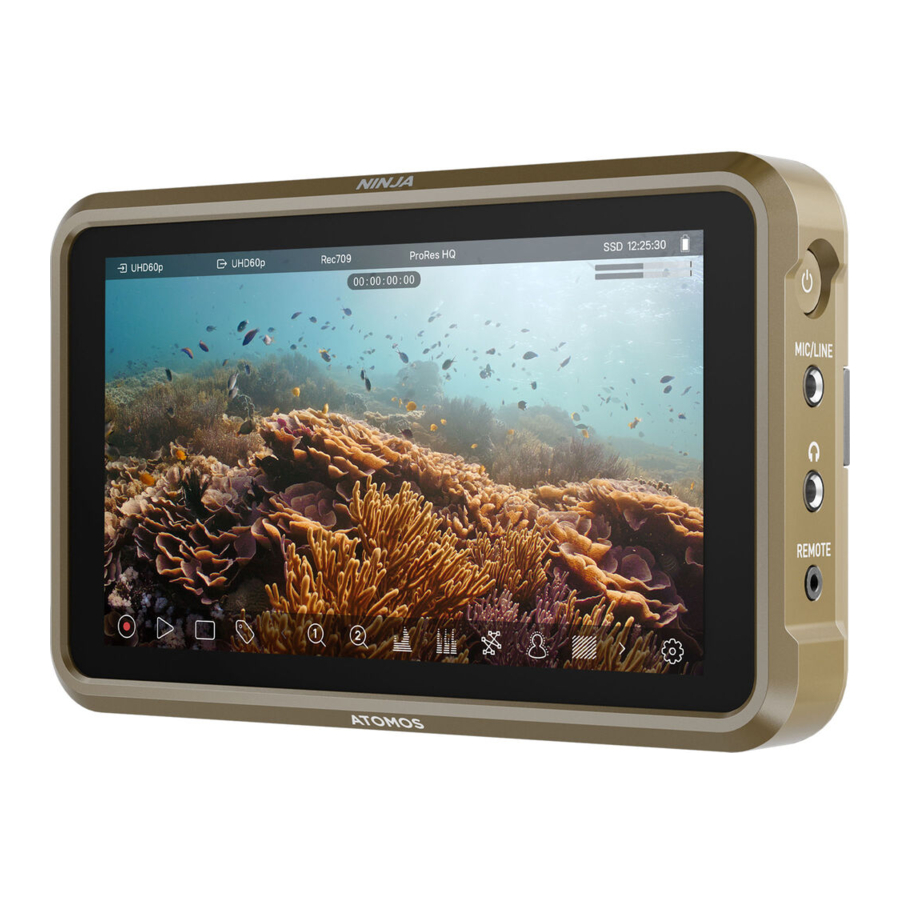

Manual de Atomos NINJA
Introducción
Experimente una flexibilidad sin igual gracias a su puerto de expansión, la E/S HDMI 2.0 integrada y sus amplias capacidades de grabación en varios códecs estándar de la industria. La pantalla de 1000 Nits visible a la luz del día le permite controlar con confianza sus tomas mientras exhibe la interfaz rediseñada de Atomos 11 en todo su esplendor. La combinación de Ninja con el accesorio opcional Atomos Connect le permite acceder a una gama de flujos de trabajo avanzados basados en la nube, mientras que AtomX CAST lo convierte en un conmutador HDMI compacto de 4 entradas. Tómese el tiempo de leer esta Guía de inicio rápido y registre su producto para obtener actualizaciones gratuitas.
Qué hay en la caja
1 x Ninja
1 x Eliminador de batería
1 x Cable adaptador USB-C PD a CC
1 x Master Caddy III
1 x Guía de inicio rápido
También necesitará (se vende por separado)
- Cable HDMI
Atomos tiene una gama de cables HDMI con conectores de fundición a presión y cables enrollados en una variedad de longitudes y conexiones (se venden por separado).
Conectar y encender
Batería
El Ninja tiene una sola ranura para batería. Para conectar una batería compatible, coloque la batería frente a la lengüeta de retención, alinee con los conectores y deslice la batería a la posición de bloqueo.
Recomendamos utilizar baterías de la serie NP-F de Atomos.
Para conectar el eliminador de batería suministrado, siga el mismo procedimiento y bloquéelo en su posición. Una vez que el eliminador de batería esté en su lugar, conecte el cable adaptador USB-C PD a CC suministrado a través del conector cilíndrico de CC y enchufe el conector USB-C a un adaptador de corriente USB PD o banco de energía compatible (Salida: 30 W mínimo).
Alternativamente, el Ninja también puede alimentarse desde una fuente de alimentación D-Tap compatible utilizando el cable de batería D-Tap opcional (ATOMDTPCB1).
Al tocar el icono de la batería en la parte superior derecha de la pantalla, podrá ver con precisión la duración restante de la batería. Consulte el Manual del usuario para obtener más información.
Puerto de expansión
El Ninja cuenta con un puerto de expansión incorporado que proporciona funcionalidad adicional cuando se combina con los accesorios opcionales Atomos Connect, AtomX CAST, AtomX SDI y AtomX SYNC.
Características del hardware
- Encendido/Apagado y bloqueo de pantalla
Para encender el Ninja, presione el botón de encendido en el lateral de la unidad. Para apagar, mantenga presionado el botón durante al menos 4 segundos (hasta que la unidad se apague). - Control remoto/LANC y calibración
La pantalla del Ninja se puede calibrar utilizando el X-Rite i1DisplayPro. Para conectarse, necesitará un cable serie USB a serie (ATOMCAB004). El puerto remoto también se puede utilizar para el control remoto de la cámara de las cámaras Z Cam E2 a través del cable serie USB-C opcional (ATOMCAB018). - HDMI In/Out
La conexión de entrada HDMI utilizada para grabar en el Ninja admite hasta video 4Kp60 y entradas RAW 6Kp30. La conexión de salida HDMI proporciona una salida de bucle en vivo o reproducción cuando está en modo de reproducción hasta video 4Kp60. - Botón de liberación de la batería
Presione y deslice la batería lejos de la unidad para quitarla. - Luz piloto
La luz piloto roja en la parte posterior de la unidad indica grabación activa. La luz piloto se puede apagar en las opciones del menú. - Ranura de disco
Compatible con medios Master Caddy II & III y AtomX SSDmini. - Monturas de tornillo + orificios de pasador de bloqueo (Arri)
Orificio para tornillo de 3/8" con adaptador de 1/4". Parte superior e inferior. - Puerto de expansión
Proporciona funcionalidad adicional cuando se combina con los accesorios opcionales Atomos Connect, AtomX CAST, AtomX SDI y AtomX SYNC.

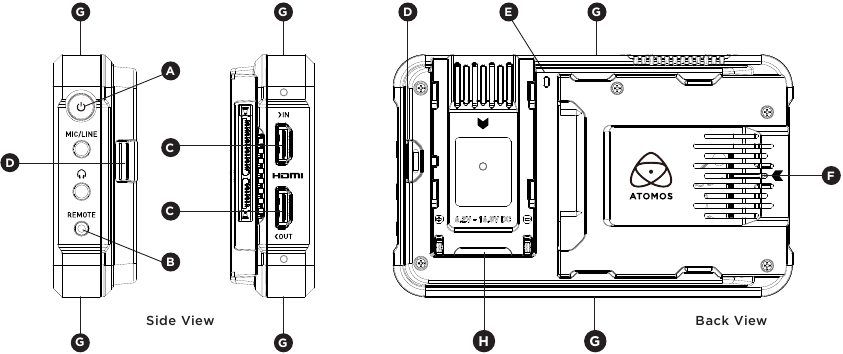

Descripción general de las piezas y los botones
- Encendido/Apagado y bloqueo de pantalla
- Remoto
- HDMI In/Out
- Liberación de batería A
- Luz piloto
- Ranura de disco
- Orificio para tornillo de 3/8" + adaptador de 1/4"
- Puerto de expansión
Notificaciones
ADVERTENCIA DE EE. UU.: Este producto contiene plomo químico (Pb) que el estado de California conoce como causante de cáncer. Para obtener más información, visite p65warnings.ca.gov
Soporte
Si tiene algún problema al utilizar Ninja o tiene alguna pregunta sin respuesta, no dude en comunicarse con nosotros.
Atomos.com/support
Instrucciones de seguridad
El Ninja está diseñado con un alto estándar, pero hay algunas cosas que debe tener en cuenta que prolongarán la vida útil de la unidad y para su propia seguridad.
Uso seguro del Ninja
Aunque el Ninja es muy ligero en comparación con todos los dispositivos que reemplaza, sigue siendo un objeto sólido que podría causar lesiones si se utiliza incorrectamente.
- Asegúrese siempre de que el Ninja esté montado de forma segura y no pueda caer sobre nadie cercano. Esto es especialmente importante cuando hay niños presentes que podrían sentirse tentados a tirar de los cables.
- Asegúrese siempre de que los cables que van al Ninja sean claramente visibles y no presenten un peligro de tropiezo.
- No coloque sobre superficies irregulares o inestables.
- No inserte nada más que un Ninja Master Caddy II/III o AtomX SSDmini en la ranura de la unidad en la parte posterior del Ninja.
- No toque la pantalla del Ninja con objetos afilados, metálicos o abrasivos.
- No lo exponga a fuertes campos eléctricos o magnéticos.
- No lo exponga a líquidos, lluvia o humedad.
- No deseche el Ninja con los residuos municipales ni lo incinere, siga siempre las normativas locales para una eliminación segura.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Atomos NINJA
