Manual del Stetsom SX2

Introducción

El SX2 Alcance Control fue desarrollado para el control a larga distancia de equipos de audio y video automotrices o residenciales con hasta 16 funciones. Debido a su tecnología de radiofrecuencia (RF), el equipo puede ser controlado hasta a 500 m en área objetivo abierta. La transmisión se mejora mediante FSK, reduciendo la interferencia externa. El código rodante encriptado previene las tecnologías de clonación.

Descripción General

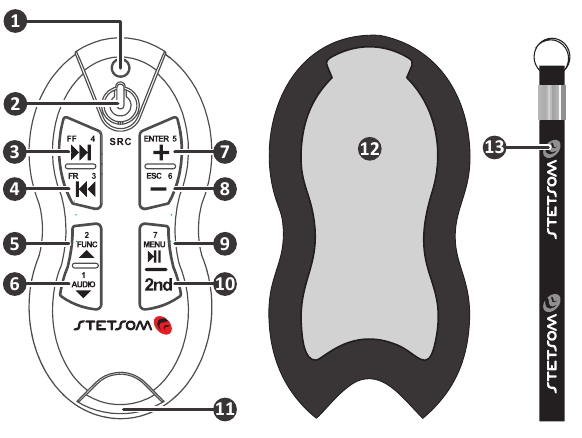

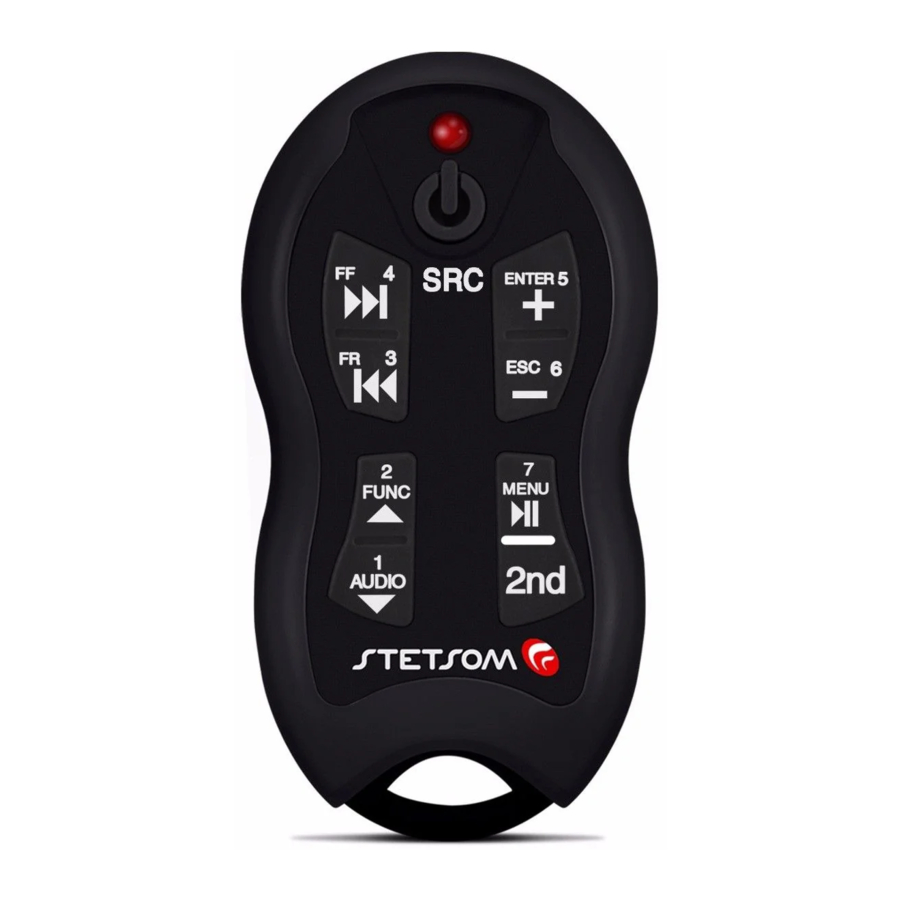

1. Indicador LED
2. Alimentación
3. Adelante ( )
4. Rebobinar ( )
5. Arriba ( )
6. Abajo ( )
7. Volumen (+)
8. Volumen (-)
9. Reproducir/Pausar
10. 2ª (Habilita la 2ª función)
11. Correa para el cuello
12. Funda protectora
13. Cordón

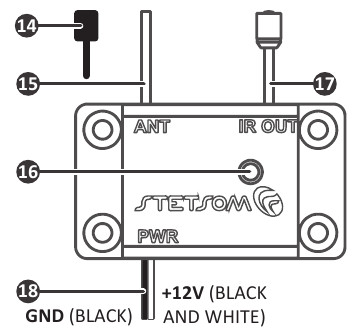

14. Varilla de programación
15. Antena
16. Indicador LED
17. Transmisor de infrarrojos (3m)
18. Cable de alimentación (50cm)

19. Receptor de infrarrojos
20. Tecla de sincronización (SYNC/RESET)
21. Tecla de aprendizaje (LRN)

• Comando de hasta 16 funciones;
• Sincronización con hasta 16 controles (TX2) permitiendo que varias personas controlen el mismo equipo.
• El control TX2 puede comandar varios dispositivos, incluso de diferentes marcas.
• Sincronización fácil. No necesita asistencia técnica al comprar nuevas unidades de control remoto.
• Contiene varios modelos de electrodomésticos en memoria, además de la función "Learn" (Aprender) que permite el control programático del mercado.
• Indicador de batería baja en el control y la central.

Instalación de su Alcance Control

El panel de control se puede instalar u ocultar en algún lugar visible para monitorear su indicador LED (16). Lo más importante es que su antena (15) no esté bloqueada por la carrocería del automóvil o partes metálicas que actúen como un escudo para la frecuencia de transmisión de radio. Puede estar cerca del borde de la ventana, ya que el vidrio no bloquea la recepción, o en el panel y los cajones. El cable de alimentación (18) está polarizado. La ruta que tiene una raya blanca debe conectarse al positivo y el negro al negativo. La alimentación puede ser una batería de automóvil, 9V o un USB.
El transmisor infrarrojo rojo (17) debe fijarse en algún punto apuntando al panel del equipo que se va a controlar, asegúrese de que no haya nada entre los dos.

La segunda función clave "2nd"

El Alcance Control SX2 tiene un gran diferenciador en el mercado, puede controlar hasta 16 funciones diferentes. Cada una de las 8 teclas de control TX2 puede realizar dos funciones, para un total de 16. La segunda tecla es para seleccionar qué función ejecutará cada botón, la primera o la segunda.
Al presionar el segundo botón Led (01), se enciende indicando que la segunda función está activa, al presionar nuevamente vuelve a la primera función de las teclas. La segunda función permanece activa durante 5 segundos, después de ese tiempo el LED se apaga automáticamente volviendo a la primera función.
Ejemplo: la tecla + cuando la primera función (indicador LED (01) eliminado) aumenta el volumen del equipo, la segunda función actúa como la tecla ENTER ampliamente utilizada en los equipos de DVD. El botón Play/Pause tiene la segunda función MENU.
Las funciones impresas en cada botón de control TX2 están relacionadas con la función de cada unidad y se almacenan en la memoria de la central RX2. Nada impide que estos botones se reprogramen para realizar diferentes funciones, mediante el modo de aprendizaje.

Sincronización de su Alcance Control

La temporización es necesaria para la conexión entre el control central TX2 y RX2. El Alcance Control está sincronizado por la fábrica. Esta operación es necesaria solo si el propietario adquirió nuevos controles TX2 para su equipo, reemplazo o pérdida de sincronización. El Alcance Control permite que hasta 16 controles TX2 se sincronicen en la misma central RX2.
Atención: Antes de realizar la temporización, asegúrese de que no haya ningún otro control central TX2 operando cerca de usted, ya que puede interferir.

Siga los pasos a continuación para sincronizar:

1. Presione la tecla SYNC (20) en la central RX2. El indicador LED (16) parpadeará.

2. Presione uno de los controles TX2 excepto el botón de encendido (2).

3. El indicador LED (16) deja de parpadear. La temporización está completa.

Para sincronizar más de un control (máximo 16), repita los pasos 1-3. Si se están sincronizando más de 16 controles, este nuevo control anulará el primer sincronizado cancelando su temporización y así sucesivamente.
También es posible deshacer el control de temporización de cada uno o de todos al mismo tiempo.

Deshacer la temporización de un solo control

1. Pulse la tecla SYNC (20) del RX2 central. El indicador LED (16) parpadeará.

2. Pulse el botón de encendido (2) o 2nd y Power TX2 el control que desea eliminar.

3. El indicador LED (16) deja de parpadear. La exclusión está completa.

Nota: Cuando se elimina un control, se libera una de las 16 memorias internas, si un nuevo control para sincronizar la operación no eliminará ninguno de los controles almacenados como se ha liberado una memoria.

Deshacer la temporización de todos los controles

1. Pulse la tecla SYNC (20) de la central RX2. El indicador LED (16) parpadeará.

2. Pulse la tecla LRN (21) de la central RX2. El indicador LED (16) parpadeará más rápido y se eliminará. La exclusión se ha completado.


Programación

Para el funcionamiento de su Alcance Control, la central RX2 debe estar programada para el modelo de su dispositivo. Esto puede hacerse de dos maneras, Modo Directo (utilizando los modelos de microteléfonos de la memoria) o Modo Aprendizaje.

Modo Directo:

1. Busque el código de su máquina en la Tabla de Códigos "Memoria".
2. Pulse la tecla LRN (21) en la central RX2. El indicador LED (16) parpadeará.

3. Pulse la tecla SYNC (20) en la central RX2. El indicador LED (16) parpadeará más rápido.

4. Pulse en el control TX2 la primera tecla de la tabla, el indicador LED (16) se borrará por un momento y volverá a parpadear rápidamente.

5. Pulse la segunda tecla de la tabla. El indicador LED (16) se borrará.

Su central está programando para el dispositivo elegido.

Ejemplo: Programación para Player PIONNER
CD/MP3-Player DEH-8380SD
Secuencia de Teclas

Nota:Elija un ambiente con poca luz, prefiera una ubicación sin lámpara fluorescente o en un automóvil, porque la luz externa puede interferir con el Receptor Infrarrojo (19) Central. Las pantallas de plasma también son fuentes importantes de interferencia.

Modo de Aprendizaje:

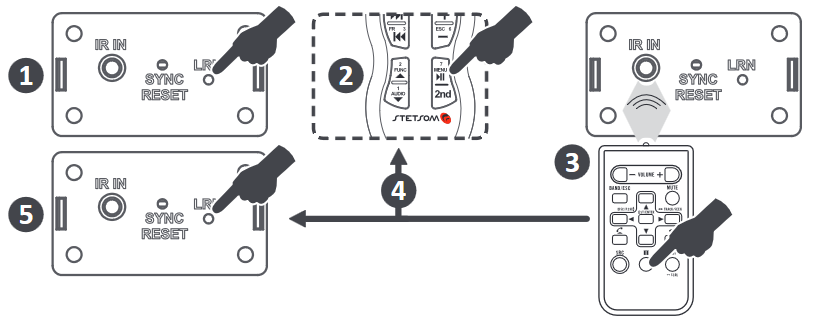

1. Pulse la tecla RX2 LRN (21) central. El indicador LED (16) parpadeará.
2. Pulse el botón de control TX2 que desea almacenar. El indicador LED (16) se borrará por un momento y se encenderá. Para la segunda función, primero pulse la tecla 2nd y luego la tecla deseada.
3. Apunte el mando original del dispositivo que desea copiar al Receptor Infrarrojo (19) central RX2 y pulse la tecla que se va a guardar. El indicador LED (16) se borrará por un momento y volverá a parpadear al completarse la grabación de esta tecla.
   Nota: En esta etapa puede producirse interferencia de luz externa. Si esto ocurre, el panel de control detectará el fallo y parpadeará rápidamente el indicador LED (16) en lugar de borrar y luego se borrará por un momento y volverá al paso 2 con el indicador LED (16) parpadeando.
4. Repita los pasos 2 y 3 para todos los botones que desee programar. Si una tecla se programa mal, repita los pasos 2 y 3 tantas veces como sea necesario.
5. Para salir del Modo Aprendizaje pulse la tecla LRN (21) de la central RX2.

La central RX2 le permite mezclar funciones de Memoria con Modo Aprendizaje, es posible llevar una memoria de dispositivo mediante Modo Directo y cambiar algunas teclas sin que las demás se vean afectadas. El proceso es sencillo:

1. Siga los pasos del Modo Directo para cargar en la memoria el dispositivo deseado de la tabla.
2. Siga los pasos del Modo Aprendizaje para programar las teclas/funciones deseadas.

Nota:Siempre que utilice el Modo Aprendizaje, los botones/teclas que no hayan sido reasignados seguirán ejecutando sus funciones originales.

Restaurar la configuración de fábrica

Al pulsar el botón RESET (20) durante 5 segundos, la luz indicadora (16) parpadeará y se restaurará la configuración de fábrica. Se mantendrá la temporización.

Utilización de un único controlador TX2 para controlar varios dispositivos al mismo tiempo

Para que el mismo control TX2 controle varios equipos, debe sincronizarse con la central RX2 de cada uno de ellos, para ello, siga las instrucciones de "Sincronización de su Alcance Control". Cada coche debe tener su central RX2 programada según su reproductor de CD/MP3, para ello, siga las instrucciones que se muestran en la "Programación".

Diagnóstico

• Indicación de batería baja:
  Cuando suelte el botón de Control TX2, el indicador LED de transmisión del control de transmisión TX2 (1) y el indicador LED central (16) permanecerán encendidos durante 1 segundo. Se recomienda sustituir la batería por una nueva, modelo CR2032, ya que puede perder eficiencia en la transmisión del control.
  El transmisor TX2 tiene un sistema que se autoapaga si se pulsa alguna tecla durante más de 10 segundos para evitar un consumo excesivo de la batería. Cuando suelte el botón, el sistema funcionará normalmente.
  Sustitución de la batería del transmisor TX2:
  Retire la funda, afloje los dos tornillos de la parte posterior, retire la placa de circuito de la caja de plástico, mueva la batería descargada retirándola del clip y coloque una batería nueva en su lugar. Observe la polaridad de la batería; el clip es el terminal POSITIVO. Monte el control siguiendo los pasos al revés.
• Pérdida de sincronización:
  La pérdida de sincronización se produce cuando las teclas se pulsan TX2 control más de 250 veces fuera del alcance de la central RX2.

Diagnóstico

En este caso, la central deja de responder a los comandos del control TX2 y el indicador Led (16) parpadea continuamente. Rehaga el control de tiempo con la central para restablecer el funcionamiento.

• Transmisión no válida por defecto:
  Durante el modo de aprendizaje, es posible que cierta información se registre de forma incorrecta debido a la interferencia de la luz ambiental, en este caso, la central no transmitirá el comando al dispositivo relacionado con esa tecla y mantendrá el indicador LED (16) encendido durante 2 segundos. Para solucionar esta situación, vuelva a programar su control en el modo "Learn" (Aprender) para las teclas con problemas.
• El Alcance Control SX2 no controla mi equipo:
  Aunque el Alcance Control tiene una función "Learn" (Aprender) para encontrar equipos no registrados previamente en la memoria, puede haber marcas y modelos originales de controles que no se reconozcan.

Especificaciones técnicas

Alimentación:
Central: 5 ~ 16V dc
Control: Pila CR2032 - 3,0V
Consumo máx.:
Central: 35mA
Control: 10mA
Alcance máx. en zona abierta: 500m
Frecuencia central de transmisión: 433,92 MHZ
Potencia máx. de transmisión: 10mW
Dimensiones:
Central: 57,5 x 33 x 12 mm
Control: 82,7 x 42 x 15,7 mm
Peso: Central: 46 g
Control: 37 g
Modulación: FSK
