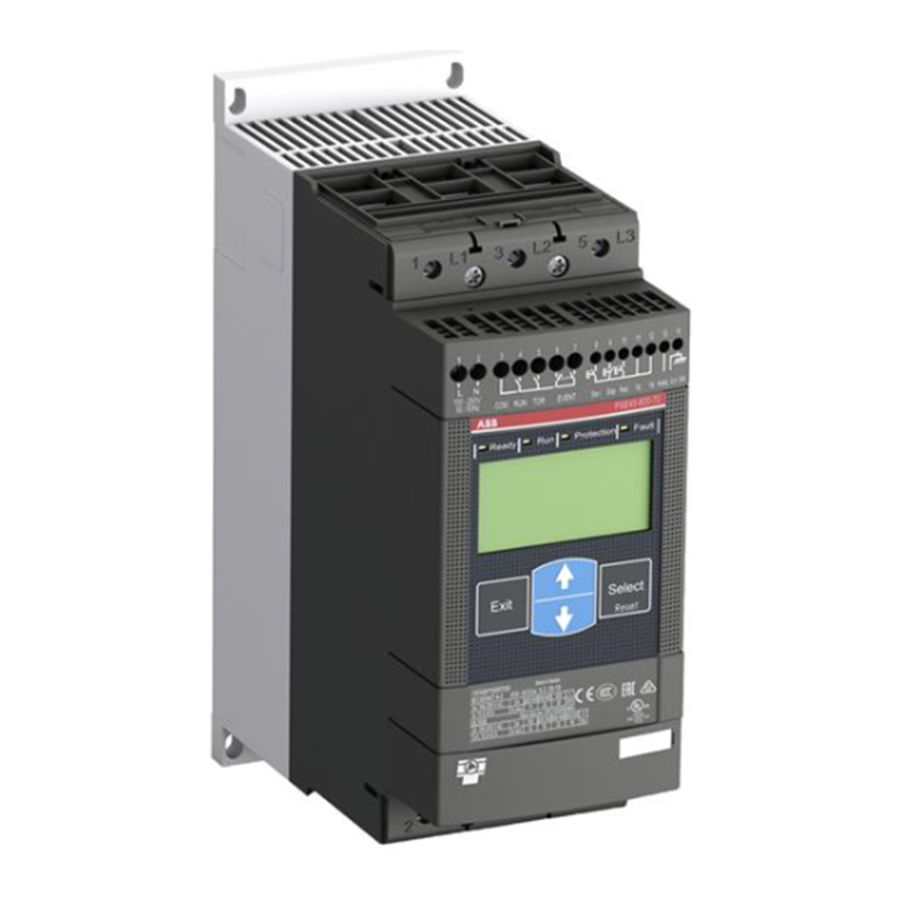

Manual de la serie ABB PSE, PSE18, PSE370, PSE105, PSE142

Instalación mecánica

¡Tensión peligrosa! Consulte las instrucciones de instalación. Desconecte y bloquee la alimentación antes de trabajar en este dispositivo.
¡Atención! La instalación debe realizarla exclusivamente personal con conocimientos electrotécnicos.

Montaje

Los arrancadores suaves PSE existen en tres tamaños físicos diferentes que están diseñados para ser montados con pernos M6, o pernos de dimensión y resistencia equivalentes. Verifique el plano de perforación en la parte superior de la caja.

Instalación mecánica

1. Siga las instrucciones de perforación que se pueden encontrar en la parte superior de la caja de envío.
2. Asegúrese de tener suficiente espacio de acuerdo con nuestra tabla a continuación.
3. Instale el producto de forma segura en su lugar (puede que necesite dos personas).

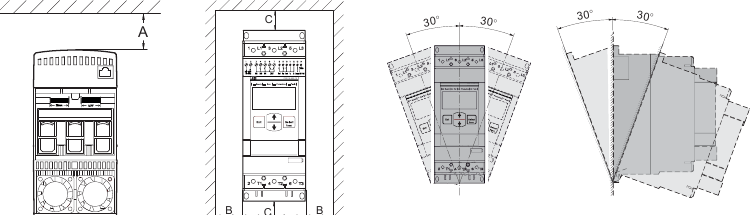

4. Asegúrese de montar el producto en la orientación correcta de acuerdo con la imagen a continuación.

Compruebe que la distancia a la pared y al frente, así como el ángulo de montaje, cumplen los requisitos.

En aplicaciones donde el arrancador suave está instalado en un gabinete, asegúrese de que el tamaño del gabinete no sea más pequeño que el mínimo recomendado. Seleccione el tamaño de la tabla aplicable para IEC o UL.

Asegure un flujo de aire libre a través del producto.
Riesgo de daños a la propiedad. Asegúrese de que no entren líquidos, polvo o piezas conductoras en el arrancador suave.
El uso de un gabinete demasiado pequeño y/o el incumplimiento de las instrucciones de otras maneras, puede resultar en un sobrecalentamiento del arrancador suave PSE y perturbaciones operativas.

Instalación eléctrica

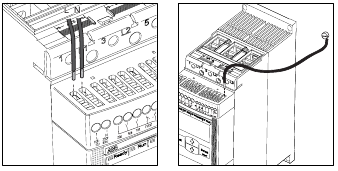

1. Conecte la tensión de alimentación de control en los terminales 1 y 2.

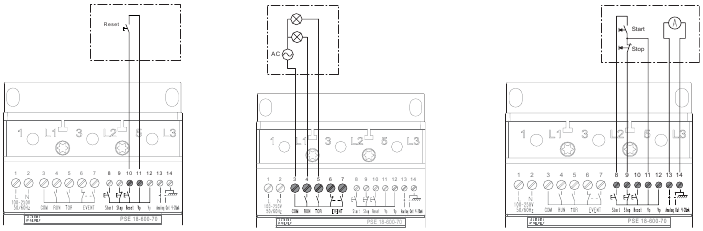

2. Conecte el circuito de arranque/parada y otras E/S.

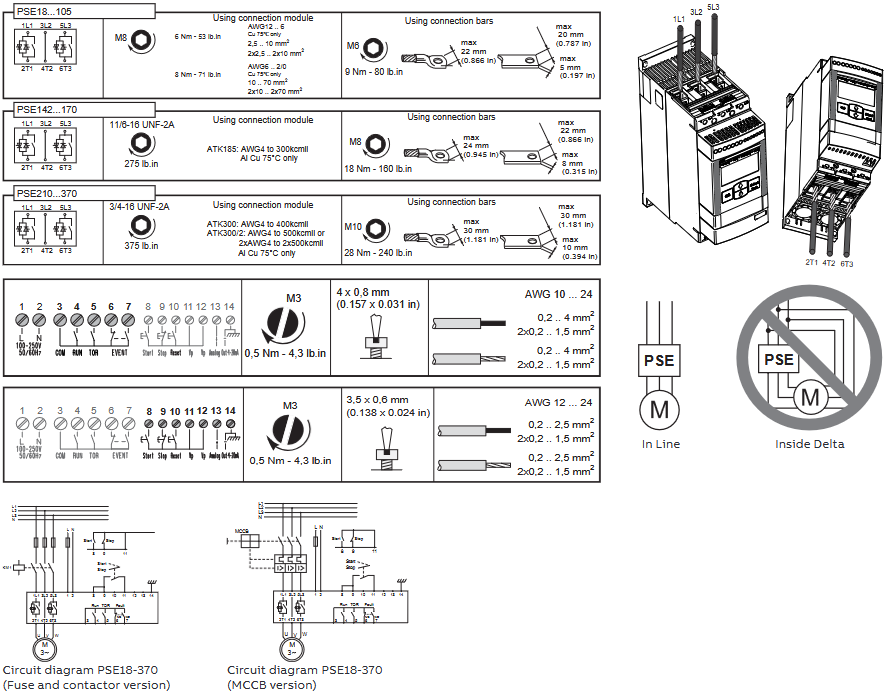

3. Conecte la red en L1/L2/L3 y el motor a T1/T2/T3.

Tensión peligrosa. Causará la muerte o lesiones graves. Desconecte y bloquee toda la alimentación que suministra este dispositivo antes de comenzar a trabajar en este equipo.
Para evitar un arranque directo no intencionado, es importante primero encender la tensión de alimentación de control. Esto energizará los relés de bypass antes de que se encienda la red eléctrica para asegurar que los relés estén en estado abierto.

Conectar los arrancadores suaves PSE18...PSE370 dentro de Delta causará daños al equipo, y existe riesgo de muerte o lesiones graves.

Configuración básica

Ajustes básicos

1. Ajuste Ie a la corriente nominal del motor (es el ajuste más importante)
2. Parámetros básicos
   1. Tensión inicial (aumentar si el motor se está calando o tiene un arranque brusco, el valor predeterminado es 30%)
   2. Tiempo de rampa de arranque (ajuste la rampa de tensión si es necesario, el valor predeterminado es 10 segundos)
   3. Límite de corriente (posible establecerlo específicamente, el valor predeterminado es 4xIe)
   4. Establezca los parámetros de parada si es necesario (se utiliza principalmente para bombas, el valor predeterminado es parada libre)

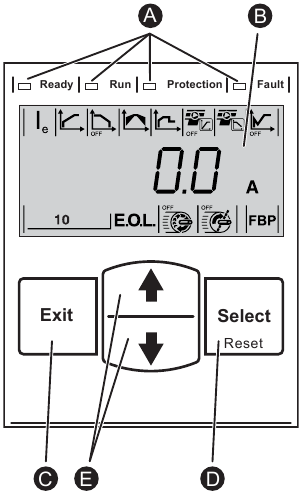

1. Indicadores LED de estado
2. Pantalla LCD con retroiluminación
3. Tecla Exit para cancelar las ediciones de parámetros y salir de un nivel de menú.
4. Tecla Select/Reset (Seleccionar/Restablecer) para cambiar y guardar los valores de los parámetros, entrar en un nivel de menú y restablecer los eventos de disparo.
5. Tecla Select/Reset (Seleccionar/Restablecer) para cambiar y guardar los valores de los parámetros, entrar en un nivel de menú y restablecer los eventos de disparo.

Al presionar ambas teclas de navegación durante un mínimo de cuatro segundos, todos los ajustes de parámetros estarán protegidos contra cambios involuntarios.
Repetir esto durante un período de dos segundos desbloqueará la pantalla LCD y permitirá realizar cambios en los ajustes de los parámetros.
