Manual de Shure A96F
INTRODUCCIÓN

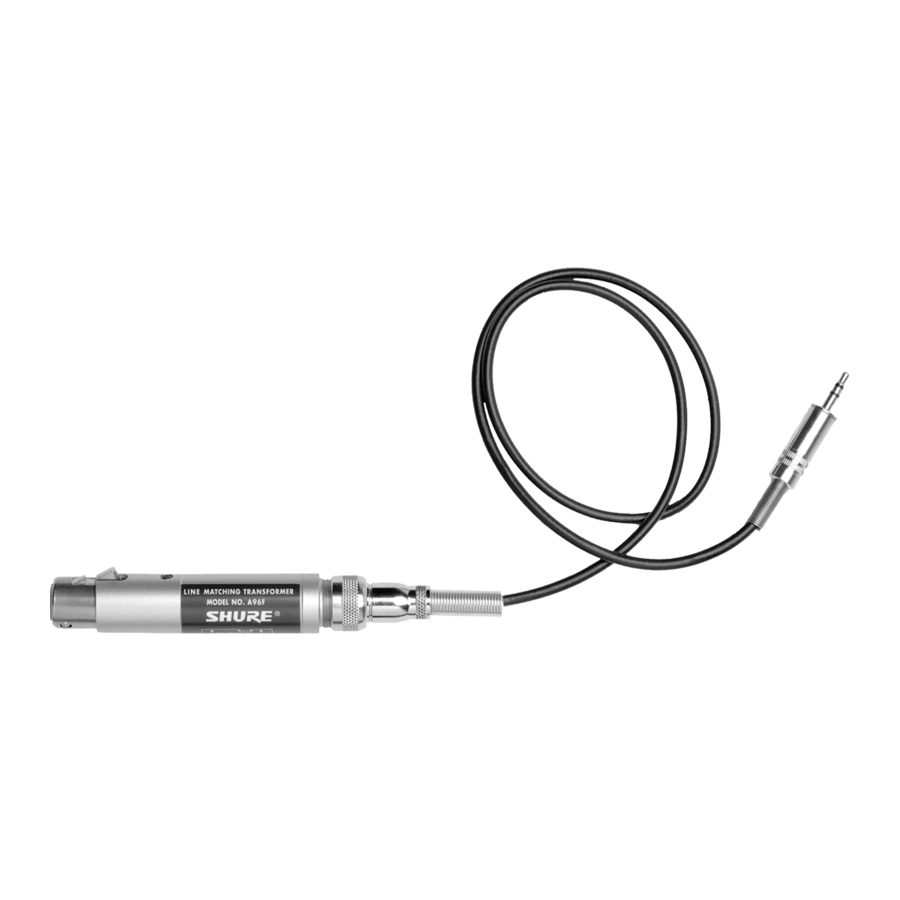

Este transformador conecta micrófonos con un conector tipo XLR a las entradas de 3,5 mm (1/8 pulg.) que se encuentran en videocámaras y otros dispositivos de grabación. Aumenta el nivel de señal del micrófono, proporciona una entrada balanceada y evita la distorsión debido al sesgo de CC que se encuentra normalmente en las entradas de micrófono de las videocámaras.
SELECCIÓN DE IMPEDANCIA
El A96F puede modificarse para micrófonos clasificados en 150 Ω. Esta modificación solo es necesaria si el nivel de salida del A96F es insuficiente para su dispositivo de grabación. Siga estos pasos:
- Acceda al cableado en el elemento del conector XLR del A96F aflojando el tornillo y deslizando el conector fuera de la carcasa.
- Desuelde el cable ROJO del pin 2. Aísle el cable pelado en el extremo del cable con el aislante del cable AMARILLO.
- Suelde el cable AMARILLO al pin 2.
- Gire el elemento del conector tres vueltas para retorcer los cables y vuelva a colocar el elemento en la carcasa. Vuelva a colocar el tornillo.
RESOLUCIÓN DE PROBLEMAS
- Desenrosque la carcasa del conector en miniatura del A96F para exponer los cables dentro del conector.
- Utilice alicates para cortar y quitar el cable entre los cables de la punta y el anillo (vea la figura a continuación). Asegúrese de quitar completamente el cable de entre los cables para que no haya contacto entre la punta y el anillo.
![Extracción del cable entre los cables de la punta y el anillo]( "Shure - A96F - Extracción del cable entre los cables de la punta y el anillo")
- Vuelva a montar el conector.
Si el micrófono sigue sin funcionar, póngase en contacto con el departamento de ingeniería de aplicaciones de Shure al 1-800-516-2525. Tenga a mano la guía del usuario de la videocámara.
DIAGRAMA DE CABLEADO
ESPECIFICACIONES
| Respuesta de frecuencia | 20 a 20.000 Hz ± 2 dB | |
| Impedancia | ||
| Baja impedancia: | 600 Ω (suministrada) o 150 Ω | |
| Impedancia media: | 2.500 Ω | |
| Resistencia de CC | ||
| Baja impedancia: | Bobinado de 600 Ω: 56 Ω Bobinado de 150 Ω: 28 Ω | |
| Impedancia media: | Circuito abierto | |
| Relación de voltaje | 600 Ω | 150 Ω |
| Baja impedancia a impedancia media: | +6 dB | +12 dB |
| Niveles de entrada máximos recomendados | ||
| Fuente | Bobinado | Máximo |
| Impedancia | Que se acciona | Nivel |
| 150 Ω | 150 Ω | 0,5 V |
| 600 Ω | 600 Ω | 1,0 V |
| 2.500 Ω | 2.500 Ω | 2,0 V |
| Carcasa | Blindaje magnético completo, acero con acabado de esmalte gris | |
| Dimensiones | 19 mm (3/4 pulg.) de diámetro; 89 mm (3 1/2 pulg.) de largo | |
GARANTÍA LIMITADA
Si cree que este producto es defectuoso dentro del período de garantía, vuelva a empaquetar cuidadosamente la unidad, asegúrela y devuélvala con el comprobante de compra, con el franqueo pagado, a Shure Incorporated, Atención: Departamento de Servicio, a la dirección que se indica a continuación.
Fuera de los Estados Unidos, devuelva el producto a su distribuidor o centro de servicio autorizado. Las direcciones se encuentran en www.Shure.com o se pueden obtener poniéndose en contacto con Shure en la dirección que se indica a continuación.
Shure Incorporated
Atención: Departamento de Servicio
5800 W. Touhy Avenue
Niles, IL 60714-4608 U.S.A.
SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: 847-600-2000 U.S. Fax: 847-600-1212 Intl Fax: 847-600-6446
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414
Asia, Pacific:
Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055
