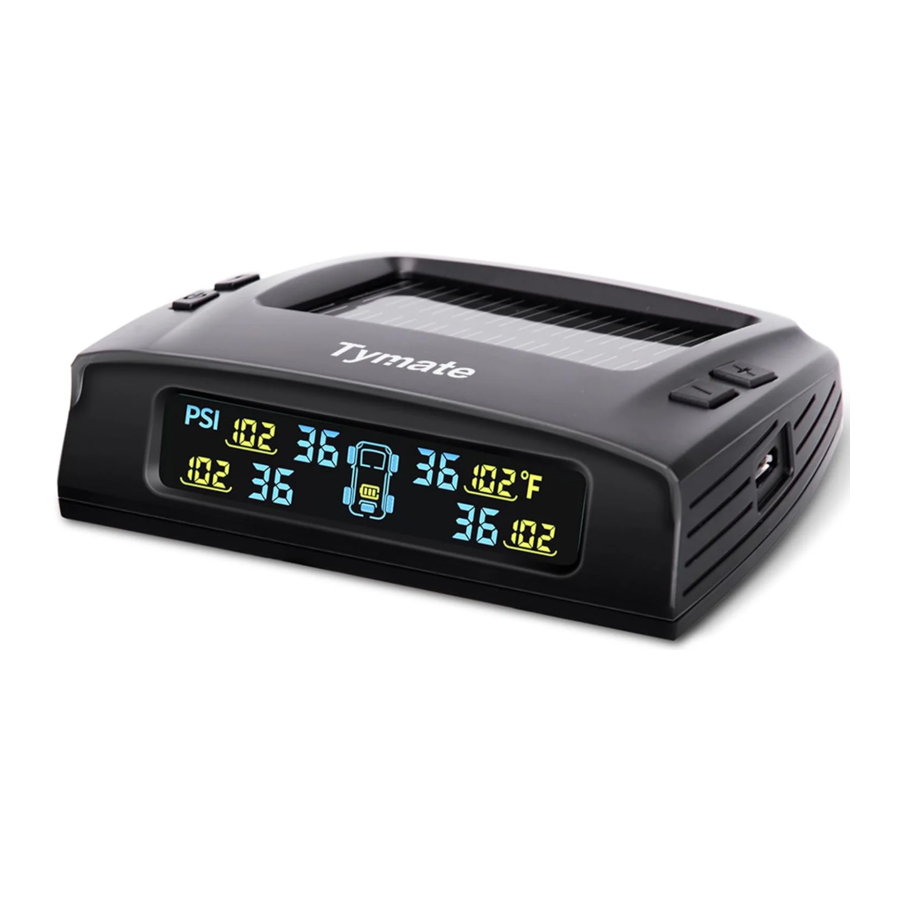

Manual de Tymate M7-3

Contenido del kit

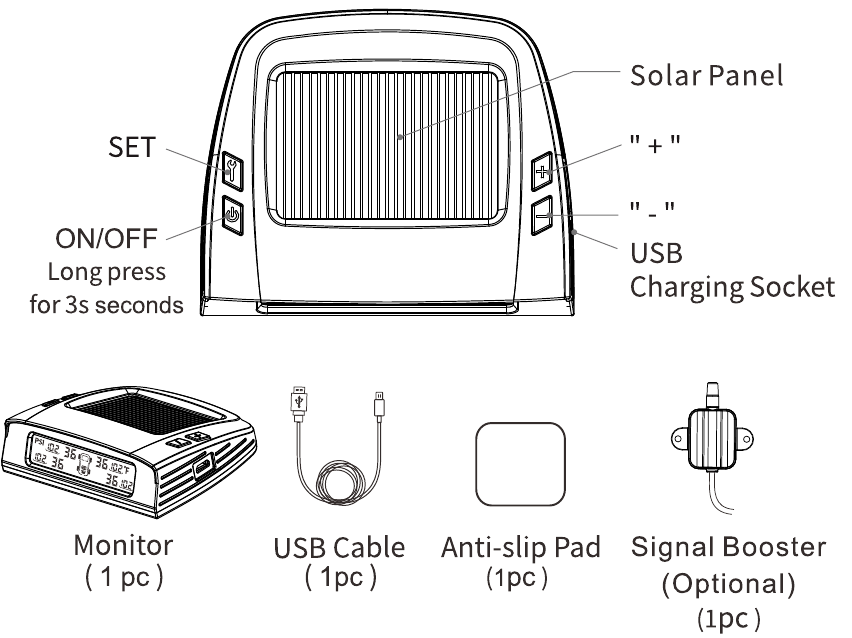

El monitor y el ACC

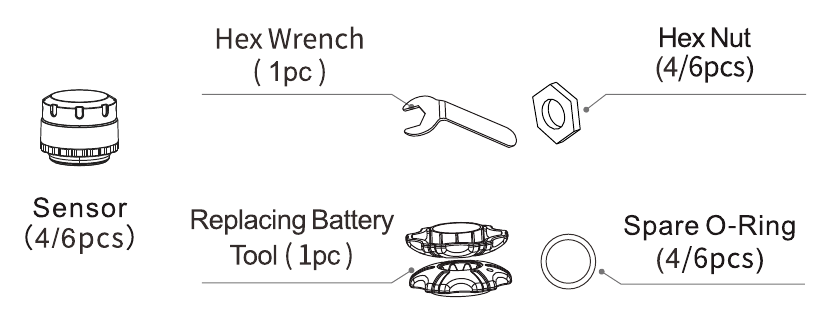

El sensor y el ACC

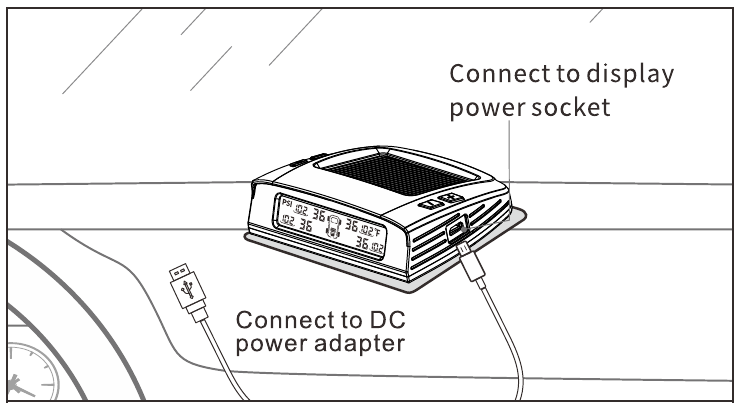

Instalación del monitor

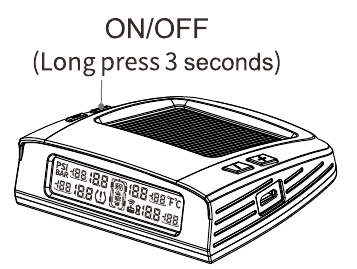

Encienda el monitor y, a continuación, instale los sensores. Mantenga pulsado el botón "" durante 3 segundos para encender el monitor.

No se acerque a dispositivos electrónicos, como el salpicadero, la cámara del salpicadero u otros dispositivos electrónicos del mercado de accesorios.

Asegúrese de que la pantalla esté completamente cargada antes de usarla por primera vez. Después, puede alimentarse mediante carga solar.

Instalación del sensor

*Nota: Antes de instalar el sensor, asegúrese de que la presión de los neumáticos sea la presión de aire requerida o la presión de aire estándar.

1. Encienda primero el monitor y, a continuación, instale los sensores

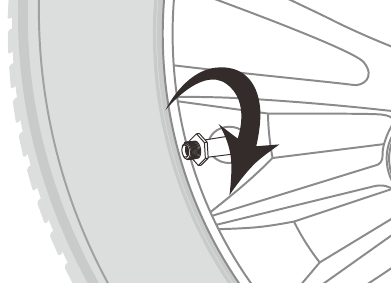

2. Enrosque la tuerca.
   (Enrosque la tuerca solo si necesita una instalación antirrobo).

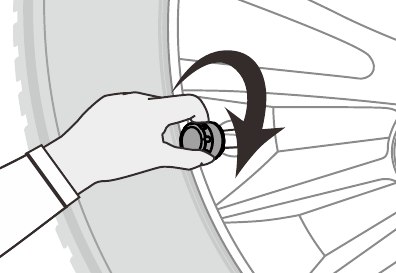

3. Enrosque el sensor en la válvula

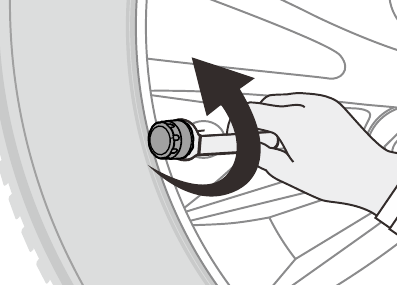

4. Apriete la tuerca con la llave suministrada.

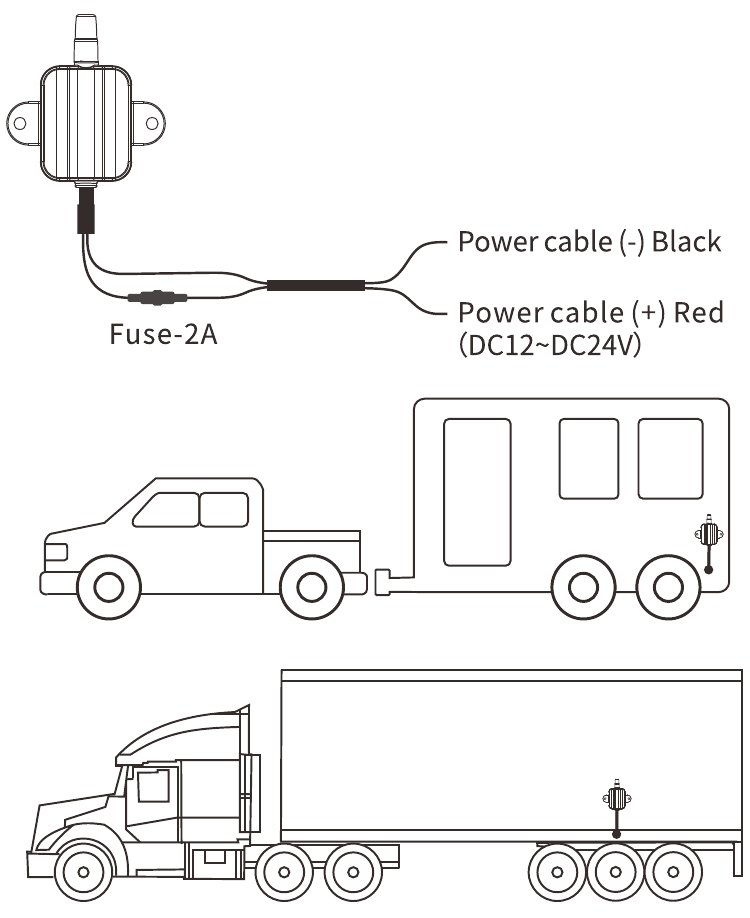

Instalación del amplificador de señal (opcional)

El amplificador de señal debe instalarse en el centro del eje trasero del remolque o RV, y la antena debe quedar expuesta sin ninguna cubierta. La instalación se completa una vez que el amplificador de señal se conecta a la fuente de alimentación y se ha instalado firmemente.

Productos

Cambiar unidad
Para cambiar la unidad de presión de los neumáticos a PSI/BAR, mantenga pulsado el botón "+" durante 3 segundos en el modo de espera.
Para cambiar la unidad de temperatura de los neumáticos a F/C, mantenga pulsado el botón "-" durante 3 segundos en el modo de espera.

Cambiar la pantalla para ver el vehículo delantero / neumático de repuesto / remolque / neumático de repuesto
(Nota: esta función solo está disponible cuando se instalan los sensores del remolque/neumático de repuesto). Pulse los botones "+" o "-" en el modo de espera.

Ajuste automático de la presión de referencia
Cuando se instala el sensor, la presión actual de los neumáticos se convertirá en la presión de referencia.
El monitor emitirá una alerta de alta presión cuando la presión de los neumáticos sea un 25 % superior a la presión de referencia, y una alerta de baja presión cuando sea un 15 % inferior a la presión de referencia.

Encender/apagar el amplificador de señal
Para encender o apagar el amplificador de señal, mantenga pulsado el botón SET (AJUSTAR) durante 3 segundos. Si la señal del amplificador de señal no se recibe en los 5 minutos posteriores al encendido del monitor, el icono del amplificador de señal parpadeará. Cuando el amplificador de señal está apagado, el icono no parpadeará.

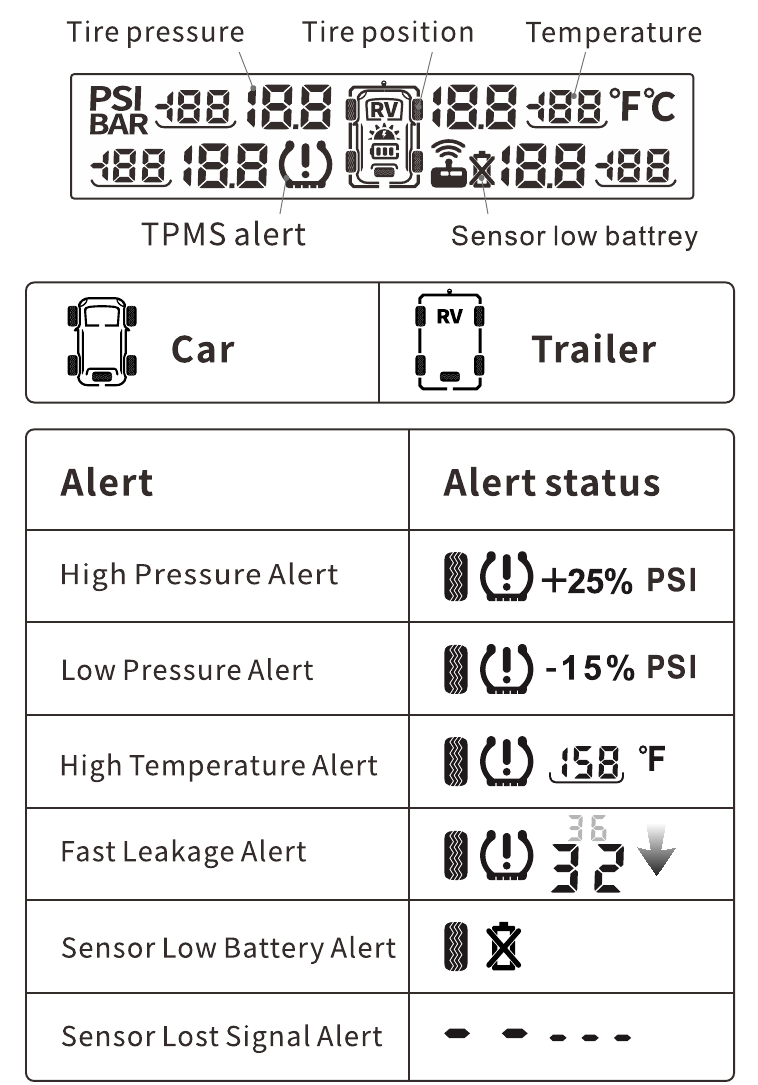

Estado de alerta

Resolución de problemas

El monitor no se puede encender

Vuelva a cargar el monitor con un cable USB.

Falta una presión de neumático en la pantalla durante el uso.
El monitor no debe colocarse demasiado cerca de otros dispositivos electrónicos, como el salpicadero, la cámara del salpicadero, el sistema de navegación u otros dispositivos electrónicos del mercado de accesorios. Después de cambiar la posición del monitor, conduzca el coche durante 5 minutos hasta que el monitor vuelva a un estado normal.

Dudar de si el sensor detecta la presión de los neumáticos con precisión o no.
Para probar el sensor, infle o desinfle el neumático y compruebe si cambia el valor de presión de la pantalla. Si el valor de presión cambia, significa que el sensor está funcionando. Si no hay ningún cambio, el sensor no está funcionando. Enrosque el otro sensor de neumático en esta válvula de neumático y compruebe si la presión de aire es similar a la presión del sensor anterior. Una pequeña desviación en la presión de aire indica que el sensor original detecta con precisión la presión de aire. Si la desviación de la presión de aire es grande, significa que la presión de aire detectada por el sensor original no es precisa.

Algunos sensores no funcionan después de usarlos durante un largo período de tiempo.
Es posible que la batería del sensor se haya agotado, lo que debe reemplazarse por una nueva (batería CR2032).

La presión de los neumáticos aumenta durante la conducción

Este es un fenómeno normal, la temperatura de los neumáticos aumenta durante la conducción, lo que hace que la presión de los neumáticos aumente.

El coche está expuesto al sol y el brillo de la pantalla es tenue.
Cuando el coche está expuesto al sol, su temperatura aumenta. Si la temperatura del monitor supera los 1850F, el brillo de la pantalla se atenuará. Después de conducir durante un tiempo, el brillo de la pantalla volverá a la normalidad a medida que baje la temperatura del coche.

Las presiones de los neumáticos son las mismas, pero los valores de alerta de presión son diferentes.
Debido a que los sensores ajustan la presión de referencia del neumático automáticamente cuando se instalaron. La presión de referencia puede variar para cada neumático, lo que provocará diferentes valores de alerta de presión.

Cuando la presión de los neumáticos es demasiado alta, después de que el neumático se desinfle a la presión normal, ¿cómo se debe tratar la alarma de presión de los neumáticos en la pantalla?
Desenrosque el sensor de la válvula del neumático. La pantalla mostrará la presión "O" para el neumático correspondiente. Después de volver a colocar el sensor en la válvula del neumático, la presión de referencia se volverá a ajustar automáticamente y la alarma se detendrá.

¿Cómo ocultar el vehículo delantero o el remolque en la pantalla?
Nota: esta función solo está disponible cuando se instalan los sensores del remolque. Si el vehículo delantero y el remolque están desconectados, la pantalla ocultará automáticamente el icono del vehículo delantero o del remolque y los datos correspondientes si el monitor no recibe datos del sensor del vehículo delantero o del remolque durante más de 8 minutos. Cuando el vehículo delantero y el remolque se vuelven a conectar y el monitor recibe ambos datos del sensor, la pantalla mostrará el icono del vehículo delantero o del remolque de nuevo con los datos correspondientes.

¿Han desaparecido todos los datos de los neumáticos del remolque?

Nota: Esta función solo está disponible cuando se instalan los sensores del remolque. Si el remolque está desconectado del vehículo delantero, la pantalla ocultará el icono del remolque y los datos correspondientes si el monitor no recibe la señal del sensor del remolque durante más de 8 minutos. Cuando el remolque se vuelve a conectar al vehículo delantero y el monitor recibe la señal del sensor del remolque, la pantalla mostrará el icono del remolque y los datos correspondientes de nuevo.

¿Cuándo parpadea el amplificador de señal?

El monitor no ha recibido la señal del amplificador

Si el sensor está dañado y necesita ser reemplazado, o si se necesita agregar un sensor que no sea la configuración estándar, escanee el código QR para ver el funcionamiento del video.

Aprendizaje del ID del sensor

Escanee el código QR para ver el funcionamiento del video para la instalación del sensor y el funcionamiento del reemplazo de la batería del sensor.

Instalación del sensor

Funcionamiento del reemplazo de la batería del sensor

www.tymate-tech.com

Use la cámara o el escáner QR para escanear

https://tymate.afterservice.vip
Lun-Vie: 9:00AM - 5:00PM (EST)

Correo electrónico de soporte:
tymate@afterservice.vip

Debe encender el monitor primero y luego instalar los sensores.
Mantenga pulsado el botón " " durante 3 segundos para encender el monitor.
