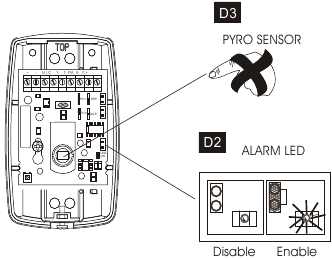

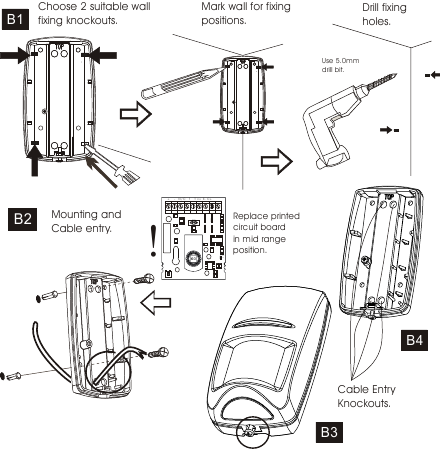

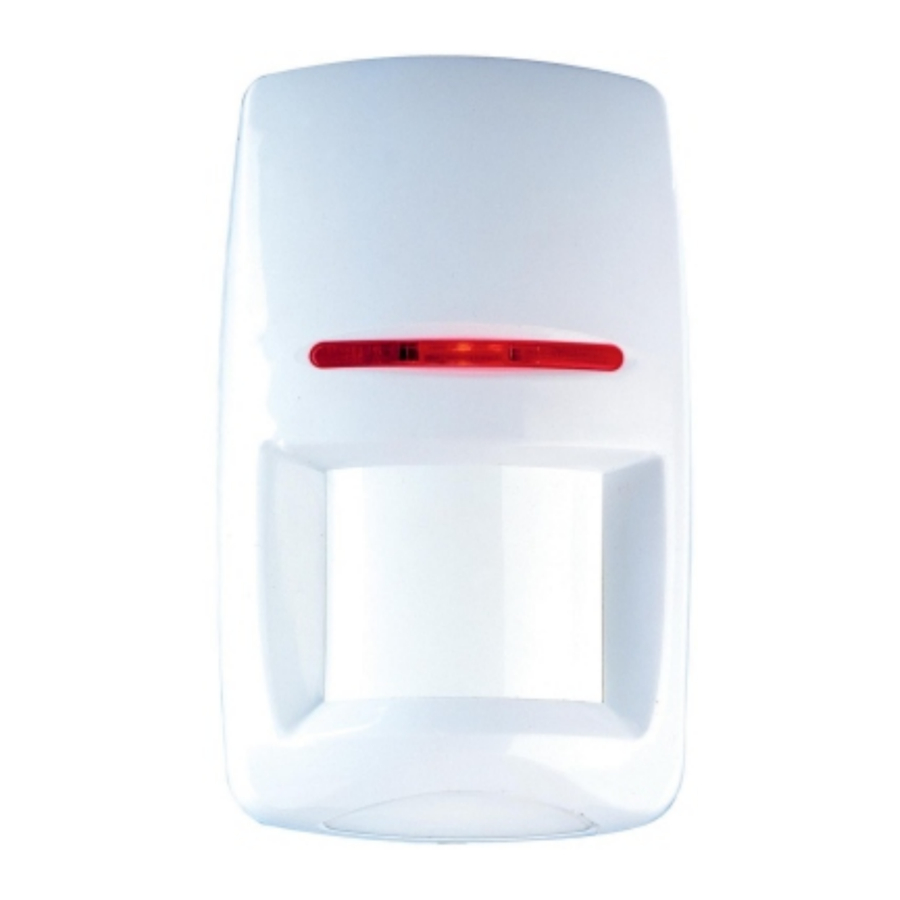

INSTALACIÓN


- Retire la tapa de la carcasa desatornillando el tornillo de fijación
y retire la PCB.
(No toque el sensor piroeléctrico
) - Elija los orificios de fijación a la pared adecuados.
![]()
- Marque la pared para las posiciones de fijación (no coloque los cables cerca del cableado de la red eléctrica, evite las superficies vibrantes y utilice únicamente paredes sólidas).
- Taladre los orificios de fijación.
- Fije la carcasa a la pared.
![]()
- Vuelva a colocar la PCB (no toque el sensor piroeléctrico
). - Vuelva a colocar la tapa en la carcasa y sujétela.
![]()
PELIGROS POTENCIALES DE FALSAS ALARMAS
- La luz solar directa sobre el detector puede provocar falsas alarmas.
- No monte los detectores cerca de calentadores.
- Las corrientes de aire de las ventanas abiertas pueden provocar falsas alarmas.

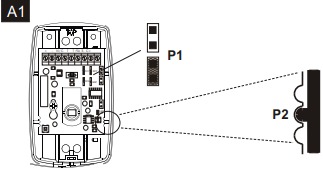

AJUSTES PARA MASCOTAS/REGLAS PARA MASCOTAS
La PCB debe colocarse en la posición inmune a mascotas P2
Ajustes para mascotas.
NO cambie las posiciones de los puentes

- El PIR debe ajustarse a una altura de 2,4 m.
- El peso total de 1 mascota o varias mascotas más pequeñas no debe superar los 27 kg por encima de 1 m, o los 36 kg por debajo de la línea de 1 m.
- El PIR debe montarse paralelo a la pared (con o sin soporte).
- Las posiciones de los puentes deben ajustarse como se muestra en P1.
![]()
- La PCB debe colocarse en la posición inmune a mascotas como se muestra en P2.

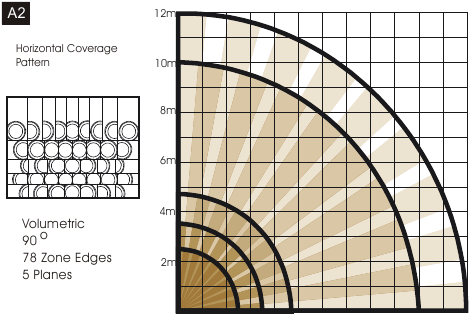

PATRÓN DE COBERTURA HORIZONTAL

Véase
MEDIDAS Y PESO SIN SOPORTE

Véase

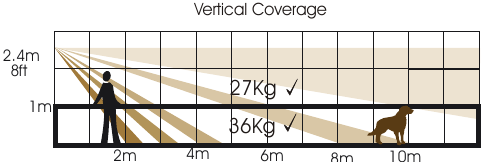

PATRÓN DE COBERTURA VERTICAL

Véase
El peso total de 1 mascota o varias mascotas más pequeñas no debe superar los 36 kg por debajo de 1 m o los 27 kg por encima de 1 m

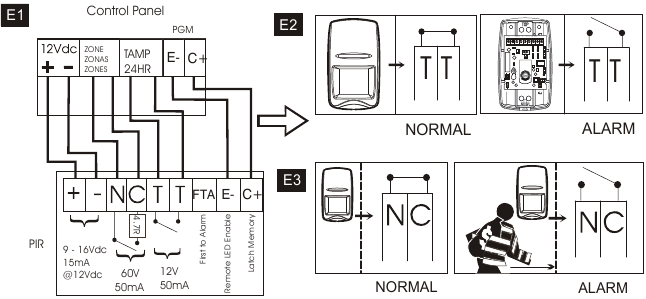

CABLEADO AL PANEL DE CONTROL

Véase
-
Funcionamiento del sabotaje
Normal = Tapa cerrada
Alarma = Tapa abierta
Contactos del relé
Normal = Sin movimiento
Alarma = Intruso detectado
FUNCIONES
- Activación remota del LED del PIR (E-)
Función: Activa el LED del PIR durante el modo de prueba de recorrido cuando el LED se ha desactivado retirando el pin de enlace del LED.
Paneles Pyronix: Desde el modo de usuario, entre en el modo de prueba de recorrido. Se activará el LED del PIR. Realice la prueba de recorrido del PIR. Al salir del modo de prueba de recorrido, el LED del PIR se desactivará de nuevo.
Conexión: Conecte (E-) a una PGM del panel de control programada para ser de 0 V cuando el sistema esté en modo de prueba de recorrido.
Paneles Pyronix: Conecte (E-) a una PGM del panel de control programada como (E-). - Memoria de retención del PIR (C+)
Función: Permite identificar un PIR activado después de la activación de una alarma. Paneles Pyronix: Al reiniciar el panel después de la activación de una alarma, el LED del PIR parpadeará a intervalos de 1-2 segundos. Para restablecer la memoria de retención, introduzca el código de usuario y, a continuación, de nuevo después de 5 segundos.
Conexión: Conecte (C+) a una PGM del panel de control programada para ser de 12 V después de la activación. Para restablecer la memoria de retención, cree un interruptor de 5 segundos de 0 V a 12 V y de vuelta a 0 V.
Paneles Pyronix: Conecte la entrada (C+) a una PGM programada como (C+). Utilice una resistencia de 2K2 desde Aux (+) a la PGM. - FTA (Primero en dar la alarma)
Función: Cuando 2 o más detectores con memoria de retención están conectados a una sola zona, la FTA permitirá al técnico (después de una alarma) identificar el detector que se activó primero. Después de una alarma, reinicie el panel de control. El LED del primer PIR que se active parpadeará. Los LED de cualquier otro PIR que se haya activado en la misma zona permanecerán encendidos de forma permanente.
Conexión: Conecte en cadena las entradas (FTA) de todos los PIR de la misma zona.
ESPECIFICACIONES
| Modelo: | Enforcer PI |
| Color: | Blanco |
| Carcasa: | ABS de 3 mm, HDPE de 0,4 mm en la zona de la lente. |
| Método de detección: | Sensor piroeléctrico de doble elemento de bajo ruido |
| Sensibilidad: | Mascota fija |
| Compensación de temperatura: | Automática |
| Alcance de detección: | 10m |
| Zonas de detección: | 78 |
| Velocidad de detección: | 0,3 - 3,0 m/s |
| Tensión de funcionamiento: | 9-16 VCC |
| Corriente de reposo: | 15 mA a 12 V |
| Salida de relé: | Límites SELV; 60 V CC, 50 mA (42,4 V CA pico) |
| Altura de montaje: | 2,4 m |
| Interruptor antisabotaje: | 12V 50mA |
| Temperatura de almacenamiento: | -40°C / 80°C (-40°F / 176°F ) |
| Temperatura de funcionamiento: | -30°C / 70°C (-22°F / 158°F ) |
| Emisiones: | EN55022 Clase B |
| Inmunidad: | Según la nueva norma europea EN50130-4 |
Pyronix Limited
Pyronix House
Braithwell Way
Hellaby, Rotherham
S66 8QY, INGLATERRA
Atención al cliente:
+44(0)845 6434 999 (tarifa local)
o +44(0)1709 535225
Horario: de lunes a viernes, de 8:00 a 18:30
Correo electrónico: customer.support@pyronix.com
Sitio web: www.pyronix.com
