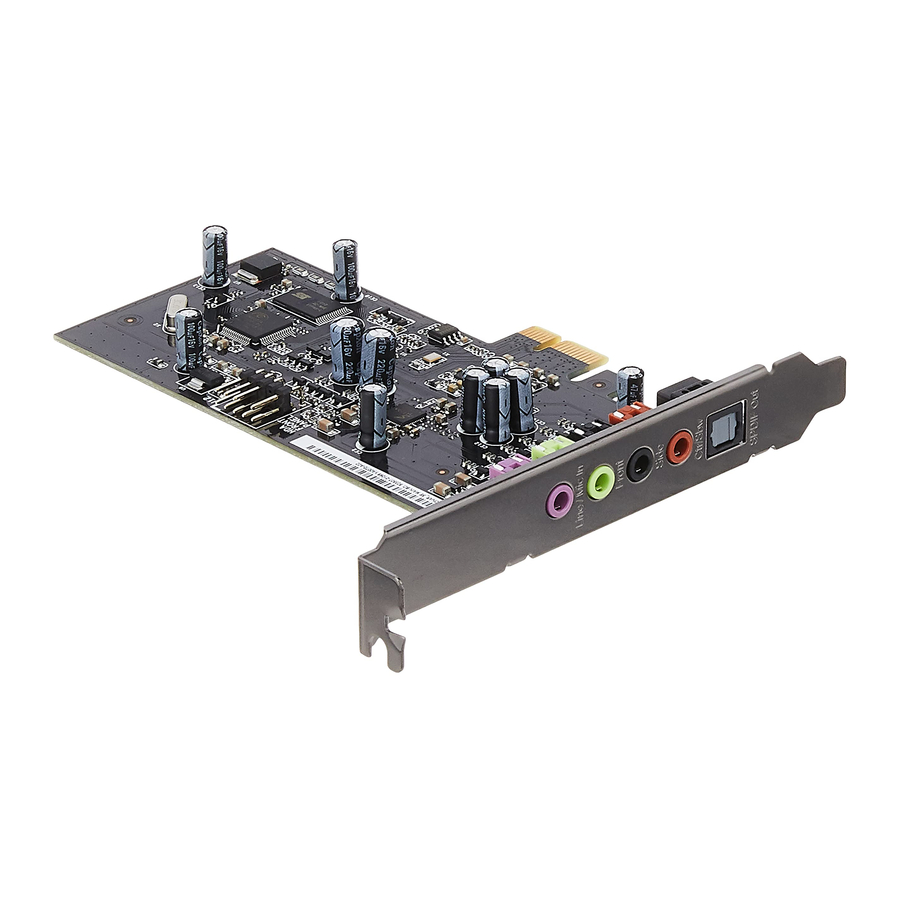

Manual de Asus Xonar SE
Contenido del paquete
Este paquete debe contener lo siguiente:
- Tarjeta de audio PCIE ASUS Xonar SE
- Soporte de perfil bajo x1
- Guía de inicio rápido x1
Requisitos del sistema
Para garantizar una instalación correcta de la tarjeta de audio Xonar SE, su ordenador debe cumplir los siguientes requisitos:
- Una ranura compatible PCIE 1.0 (o superior) para la tarjeta de audio
- Microsoft® Windows® 10/ 8.1 /7 SP1 (32/64bit)
- Intel® Pentium® 4 1.4 GHz o AMD® Athlon 1400 CPU o CPU más rápida
- 1 GB (o superior) de memoria del sistema DRAM
- 300 MB de espacio disponible en el HDD para el paquete de instalación del controlador
- Auriculares de alta calidad o altavoces analógicos con alimentación para disfrutar del sonido de fidelidad ultra alta de la tarjeta
Instalación del controlador
Después de instalar la tarjeta de audio Xonar SE en su ordenador, debe instalar el controlador del dispositivo que permite que la tarjeta de audio Xonar SE funcione con el sistema operativo Windows.
Asegúrese de haber instalado el controlador de la tarjeta de audio antes de instalar el controlador Xonar SE. De lo contrario, puede producirse un error de instalación del controlador.
Para instalar el controlador del dispositivo:
- Después de haber instalado la tarjeta Xonar SE, encienda su ordenador. Windows® detecta automáticamente la tarjeta de audio y busca controladores de dispositivos. Cuando se le soliciten los controladores, haga clic en Cancel (Cancelar).
- Vaya al sitio web oficial de ASUS www.asus.com para descargar e instalar el controlador más reciente.
- Siga las instrucciones que aparecen en pantalla para finalizar la instalación.
Funcionalidad

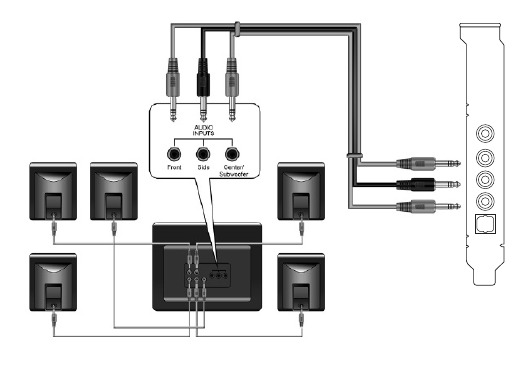

Altavoces de canal 5.1

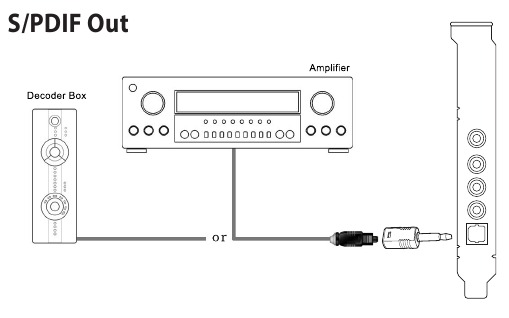

Altavoces digitales

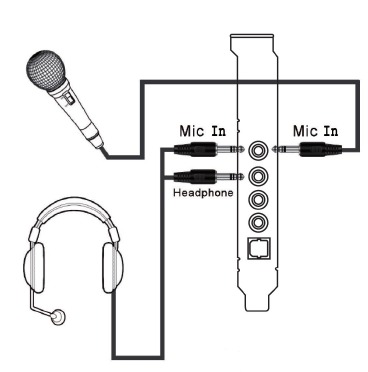

Micrófono / auriculares
Características del hardware
Vista superior
Vista lateral
| N.º | Elemento | N.º | Elemento |
| 1 | Puerto de entrada de micrófono | 4 | Puerto de salida central/de subwoofer |
| Puerto de entrada de línea | |||
| 2 | Puerto de salida de auriculares/frontal | 5 | Puerto de salida S/PDIF |
| 3 | Puerto de salida envolvente lateral | 6 | Cabezal de audio del panel frontal |

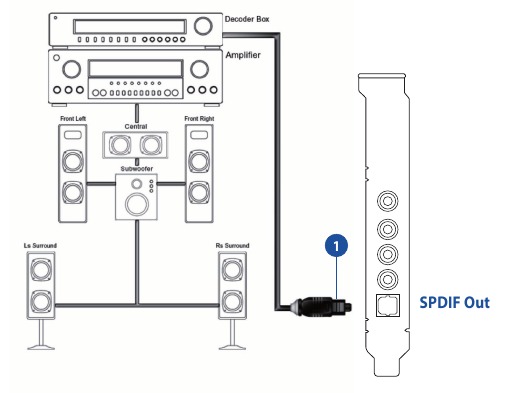

Conexión de sistemas de altavoces digitales (cine en casa)
| N.º | Elemento | Descripción |
| 1 | Cable óptico | Conecte el cable óptico TOSLINK de su decodificador al conector de salida S/PDIF. |
Conexión de auriculares estéreo
| N.º | Elemento | Descripción |
| 1 | Conector de salida frontal/auriculares | El conector de salida frontal tiene un amplificador de alta calidad integrado para accionar los auriculares. Conecte sus auriculares estéreo directamente a este conector. |

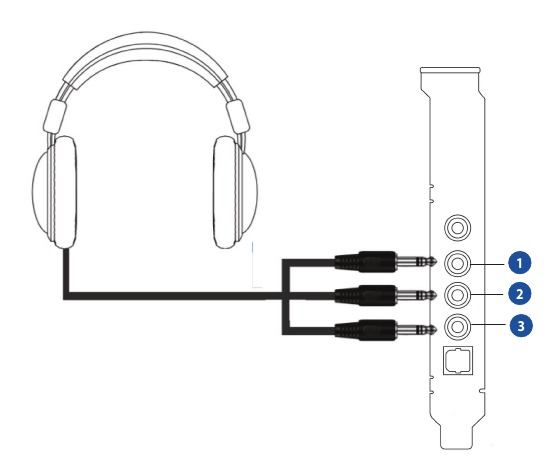

Conexión de auriculares de canal 5.1
| N.º | Elemento | Descripción |
| 1 | Puerto de salida frontal | Conecte el conector de 3,5 mm del canal frontal de sus auriculares de canal 5.1 a este conector. |
| 2 | Puerto de salida envolvente lateral | Conecte el conector de 3,5 mm del canal envolvente de sus auriculares 5.1 a este conector. |
| 3 | Puerto de salida central/de subwoofer | Conecte el conector de 3,5 mm del canal central/de graves de sus auriculares 5.1 a este conector. |
Opciones de conectividad

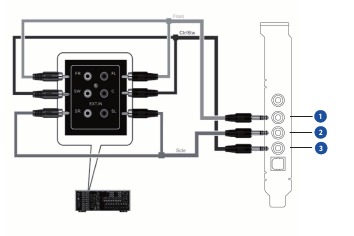

Conexión de un amplificador de potencia analógico
| N.º | Elemento | Descripción |
| 1 | Puerto de salida frontal | Se conecta a los puertos de entrada "frontal izquierdo" y "frontal derecho" del amplificador analógico con el cable de miniconector a RCA. |
| 2 | Puerto de salida envolvente lateral | Se conecta a los puertos de entrada "envolvente izquierdo" y "envolvente derecho" del amplificador analógico con el cable de miniconector a RCA. |
| 3 | Puerto de salida central/de subwoofer | Se conecta a los puertos de entrada "Central" y "subwoofer" del amplificador analógico con el cable de miniconector a RCA. |
Conexión de altavoces de 2 canales
| N.º | Elemento | Descripción |
| 1 | Conector de salida frontal/auriculares | Conecte el conector de 3,5 mm del conjunto de 2 altavoces a este conector de salida frontal. |
Conexión de altavoces de 4 canales
| N.º | Elemento | Descripción |
| 1 | Puerto de salida frontal | Se conecta al puerto de entrada frontal de los 4 altavoces con el cable de miniconector. |
| 2 | Puerto de salida envolvente lateral | Se conecta al puerto de entrada envolvente de los 4 altavoces con el cable de miniconector. |

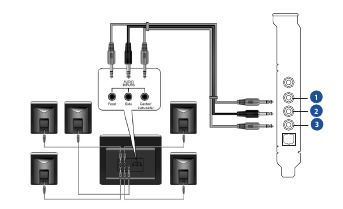

Conexión de altavoces de canal 5.1
| N.º | Elemento | Descripción |
| 1 | Puerto de salida frontal | Se conecta al puerto de entrada frontal de los altavoces 5.1 con el cable de miniconector. |
| 2 | Puerto de salida envolvente lateral | Se conecta al puerto de entrada envolvente de los altavoces 5.1 con el cable de miniconector. |
| 3 | Puerto de salida central/de subwoofer | Se conecta al puerto de entrada central/de subwoofer de los altavoces 5.1 con el cable de miniconector. |
Conexión del micrófono
| N.º | Elemento | Descripción |
| 1 | Conector de entrada de micrófono | Conecte el conector de 3,5 mm del micrófono a este conector de entrada de micrófono para la comunicación de voz, la grabación o el karaoke. |
| 2 | Conector de auriculares | El conector de salida frontal tiene un amplificador de alta calidad integrado para accionar los auriculares. Conecte sus auriculares estéreo directamente a este conector. |
Conexión de fuentes de audio de entrada de línea
| N.º | Elemento | Descripción |
| 1 | Conector de entrada de línea | Conecte el conector de 3,5 mm del reproductor de CD/MP3 o cualquier otra fuente de audio analógica de nivel de línea a este conector de entrada de línea para la grabación de sonido (consulte la sección "Mezclador" de la guía del controlador). |
Información de seguridad
- Antes de instalar el dispositivo en una placa base, lea atentamente todos los manuales que vienen con el paquete.
- Para evitar el riesgo de descargas eléctricas o cortocircuitos, apague la fuente de alimentación antes de instalar el dispositivo en una placa base o conectar cualquier cable de señal al dispositivo.
- Si el dispositivo está roto, no intente arreglarlo usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
- Antes de utilizar el producto, asegúrese de que todos los cables estén conectados correctamente. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
- Para evitar cortocircuitos, mantenga los clips de papel, los tornillos y las grapas alejados de los conectores, los enchufes y los circuitos.
- Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda mojarse.
- Coloque el producto sobre una superficie estable.
- Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
Este símbolo del contenedor con ruedas tachado indica que el producto (equipo eléctrico y electrónico) no debe depositarse en los residuos municipales. Consulte las normativas locales para la eliminación de productos electrónicos.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Asus Xonar SE
