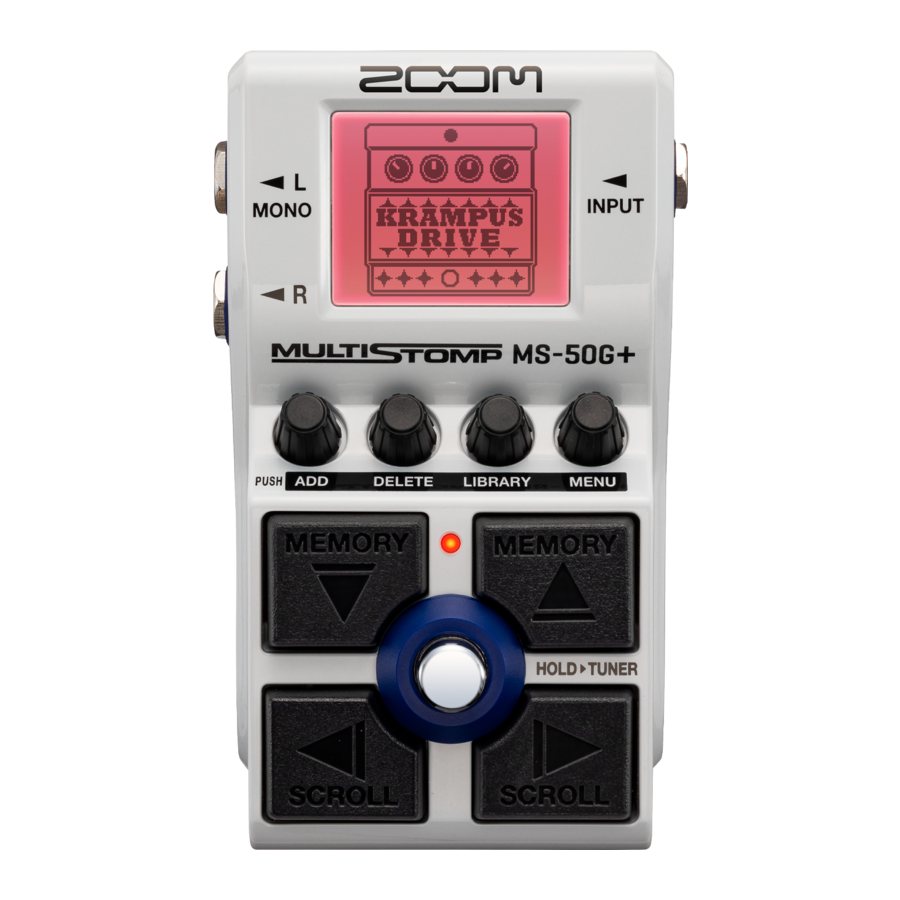

Manual de ZOOM MS-50G+

Instalación de las pilas

También se puede utilizar un adaptador de CA específico (ZOOM AD-16) o una batería USB portátil disponible en el mercado.

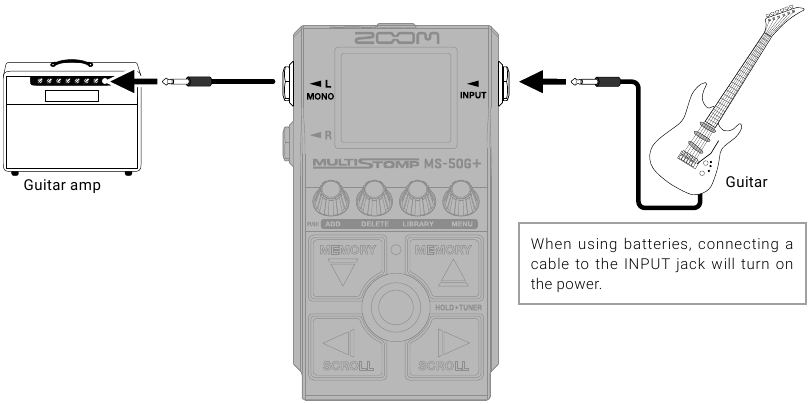

Conexión del equipo y encendido

Activación y desactivación de efectos

Ajuste de los efectos

Pulse para cerrar la pantalla de parámetros.

Cuando los parámetros están en varias páginas, se mostrará /.

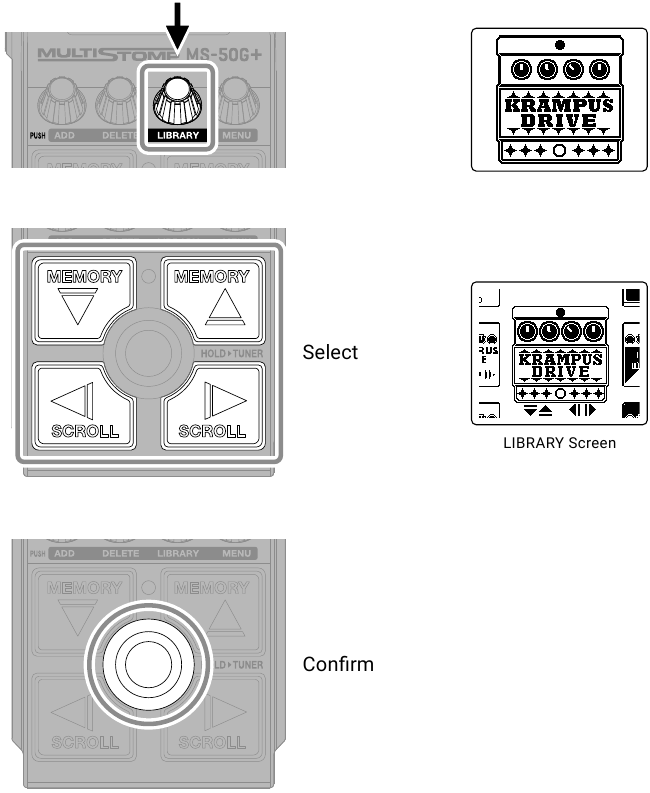

Sustitución de efectos

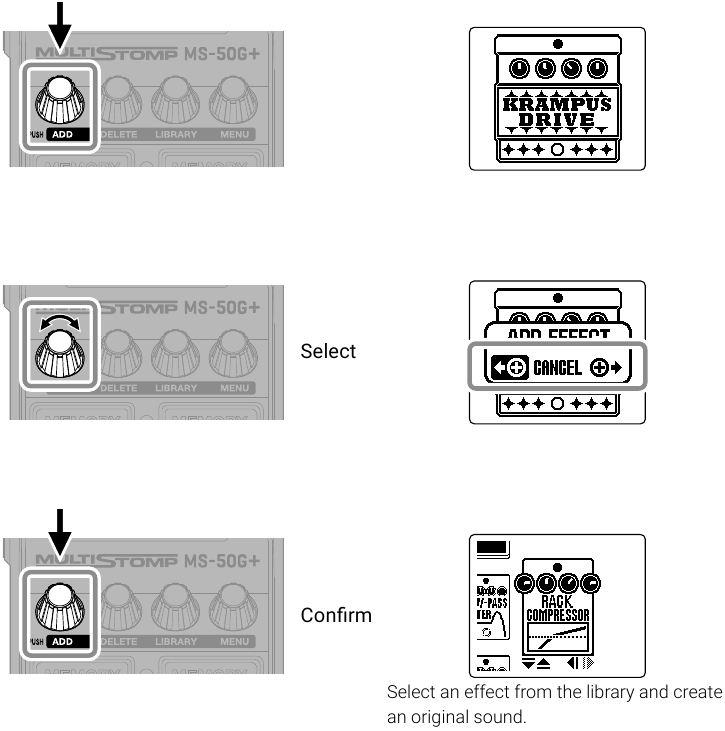

Adición de efectos

Se pueden combinar libremente hasta 6 efectos utilizando el MS-50G+.
Aparecerá el siguiente mensaje al intentar añadir un efecto que supere el límite máximo de combinación. Elimine un efecto antes de añadir otro.

Cambio de la posición del efecto mostrado

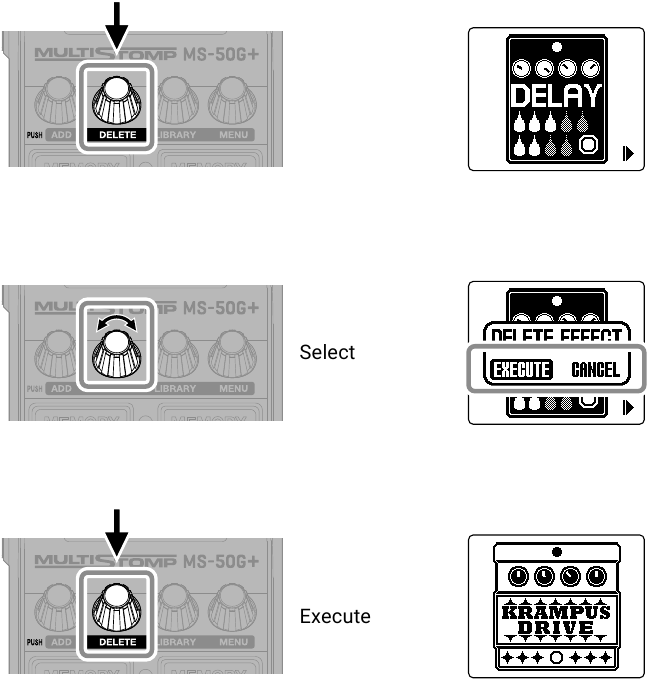

Eliminación de efectos

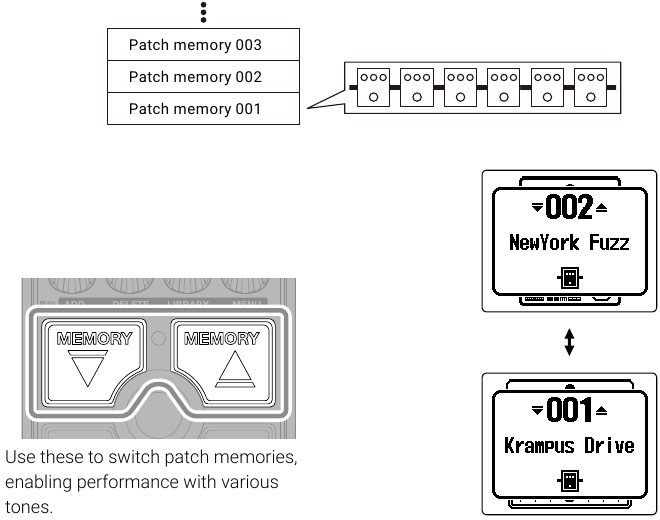

Conmutación de memorias de patch

Las memorias de patch almacenan los estados de activación/desactivación de los efectos y los valores de configuración de los parámetros. Los efectos del MS-50G+ se guardan y se recuperan en unidades de memorias de patch. Se pueden utilizar hasta 6 efectos en una sola memoria de patch.

Uso del afinador

El afinador no se puede utilizar cuando el efecto seleccionado tiene asignada una función especial, por ejemplo, efectos que solo están activados mientras se pulsa el pedal.

• Toque una cuerda al aire y ajuste su tono para afinarla.
• Se mostrará el nombre de la nota más cercana y la desafinación del tono.

• aparecerá cuando el tono esté afinado.

Utilice para cambiar la configuración del afinador.

Uso del MENÚ

	El BPM, que se utiliza para la sincronización del tempo del tiempo de retardo, por ejemplo, se puede ajustar por separado para cada memoria de patch.
	Cambie el orden de los efectos.
	Cambie el nombre de la memoria de patch.
	Esto restaura una memoria de patch modificada al estado en el que se encontraba inmediatamente después de la selección o a su configuración predeterminada de fábrica.
	Copie una memoria de patch y guárdela en una ubicación diferente.
	Cree una nueva memoria de patch.
	Elimine una memoria de patch.
	Ajuste el volumen general.
	Active/desactive la función de guardado automático.
	Active/desactive la función de preselección.
	El sonido de salida en la pantalla LIBRARY (al cambiar los efectos) se puede configurar para que sea solo el efecto seleccionado o toda la memoria de patch.
	Ajuste el tipo de pilas.
	Ajuste el brillo de la retroiluminación.
	Ajuste el contraste de la pantalla.
	Active/desactive el modo ECO.
	Restaure la configuración predeterminada de fábrica.
	Compruebe las versiones de firmware.
	Utilice un smartphone para escanear un código 2D y acceder a documentos detallados relacionados con el producto.

Consulte el Manual de operaciones para obtener información detallada sobre todas las funciones.

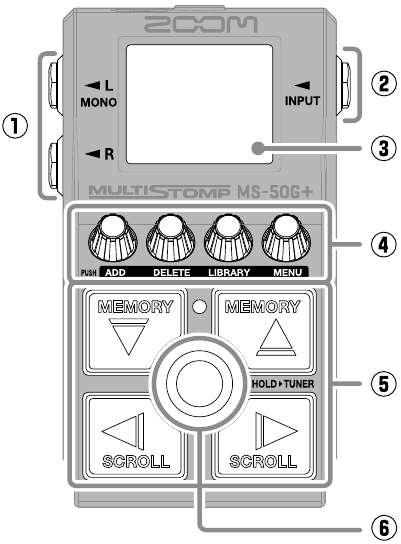

Funciones de las piezas

Parte superior

1. Jacks de salida
   Conecte aquí un amplificador de guitarra u otro efecto.
2. Jack de entrada
   Conecte aquí una guitarra.
3. Pantalla
   Aquí se muestra la memoria de patch seleccionada y sus efectos, junto con los valores de configuración de sus parámetros y otra información.
4. Mandos de parámetros
   Utilícelos para ajustar los parámetros de los efectos y realizar diversos ajustes.
5. Botones de dirección
   Utilícelos para seleccionar memorias de patch y efectos, por ejemplo.
   Se pueden accionar con el pie.
6. Pedal
   Esto activa/desactiva el efecto.
   Manténgalo pulsado para cambiar al afinador.

Parte inferior

1. Tapa de la batería
   Ábrala cuando instale o extraiga pilas AA.

Parte trasera

1. Conector del adaptador de CA de 9 V CC
   Conecte aquí el adaptador de CA específico (ZOOM AD-16).
2. Puerto USB (Type-C)
   Utilícelo para conectarse a un ordenador o a un dispositivo iOS/iPadOS. Esto es compatible con el funcionamiento con alimentación por bus USB.

Resolución de problemas

La unidad no se enciende

• Compruebe las conexiones.
• Si utiliza pilas, conecte un cable al jack INPUT.

No hay sonido o la salida es muy baja

• Compruebe las conexiones.
• Ajuste los niveles de los efectos.
• Ajuste el volumen de salida.
• Confirme que el ajuste de salida del afinador no es "MUTE" (silencio).

Hay mucho ruido

• Confirme que no hay nada malo en el cable del instrumento.
• Utilice un adaptador de CA original (ZOOM AD-16).

No se puede seleccionar un efecto

• "MAX EFFECTS. DELETE ONE." (Máximo de efectos. Elimine uno) aparecerá en la pantalla al intentar añadir un efecto que supere el límite máximo de combinación. Elimine un efecto antes de añadir otro.

ZOOM CORPORATION
4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan
zoomcorp.com
