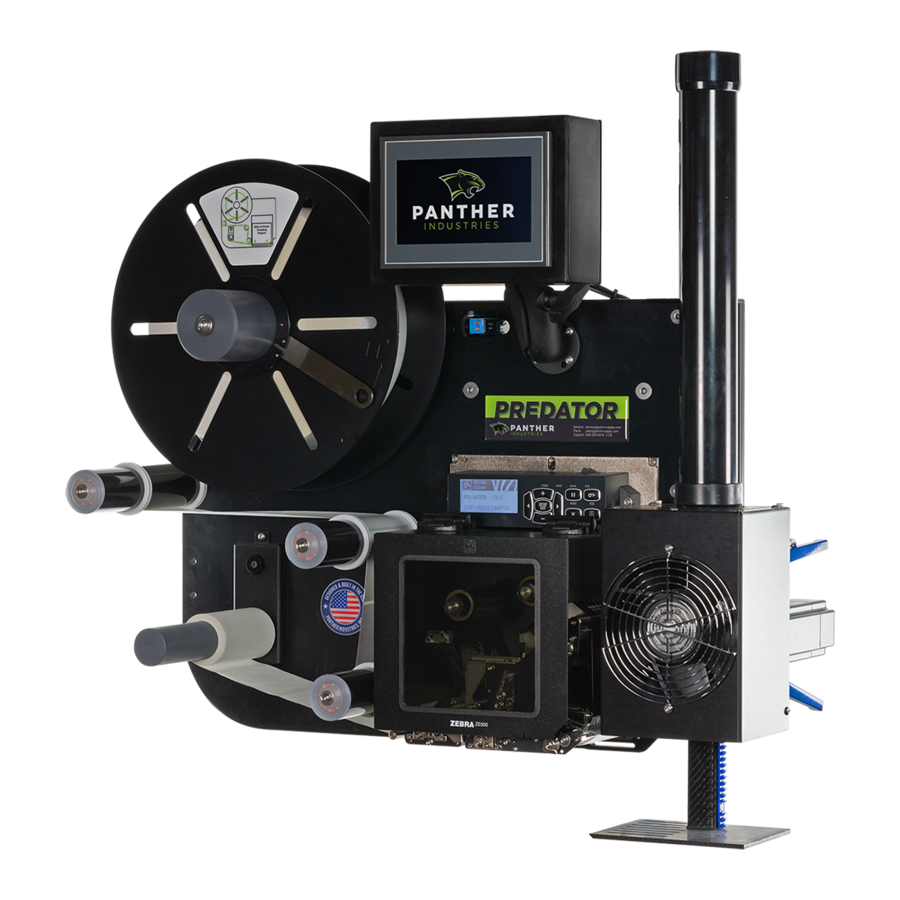

Manual de Panther PREDATOR

Descripción general

Este documento describe los pasos a seguir para realizar el mantenimiento preventivo y el ajuste del conjunto aplicador en su sistema de automatización de etiquetado Panther Predator.
Si tiene alguna pregunta adicional, póngase en contacto con el departamento de servicio y soporte de Panther por teléfono o correo electrónico, que se muestran a continuación.

CONTACTO
8990 Barrons Blvd
Highlands Ranch, CO 80129, Estados Unidos
P: 1-888-530-6018
E: Panther. Service@ProMachBuilt.com

Procedimiento

DESMONTAJE DEL APLICADOR
Para desmontar el conjunto del aplicador:

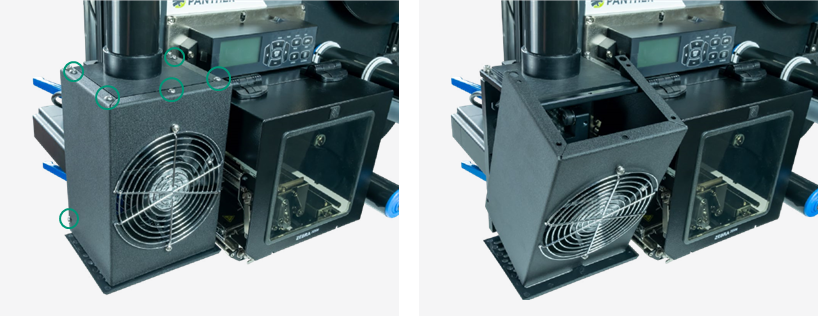

1. Retire los seis (6) tornillos de cabeza abombada 10-32 x 1/4" que sujetan la cubierta del ventilador en su lugar.

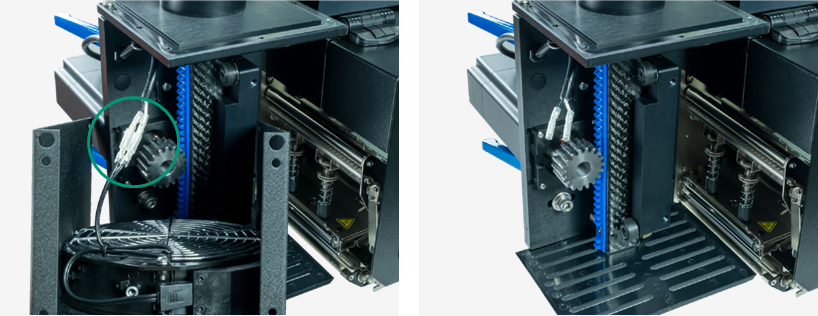

2. Retire la cubierta del ventilador y desconecte los cables de alimentación del ventilador.

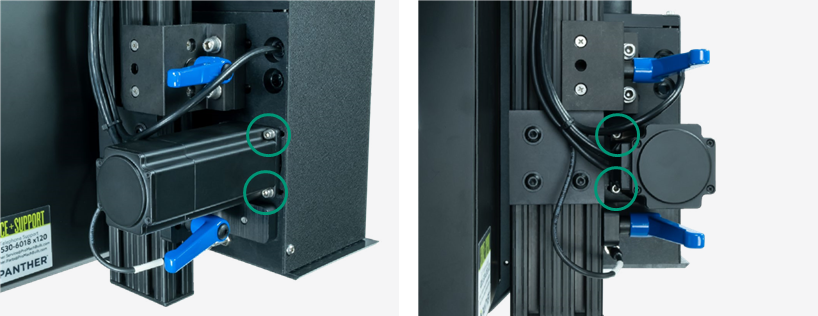

3. Afloje los cuatro (4) pernos de montaje de 1/4-20 x 1/4" del motor del aplicador.

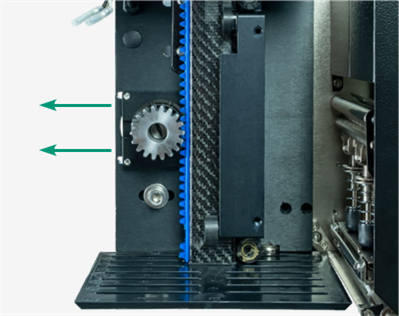

4. Deslice el motor del aplicador y el engranaje lejos del bastidor del aplicador.

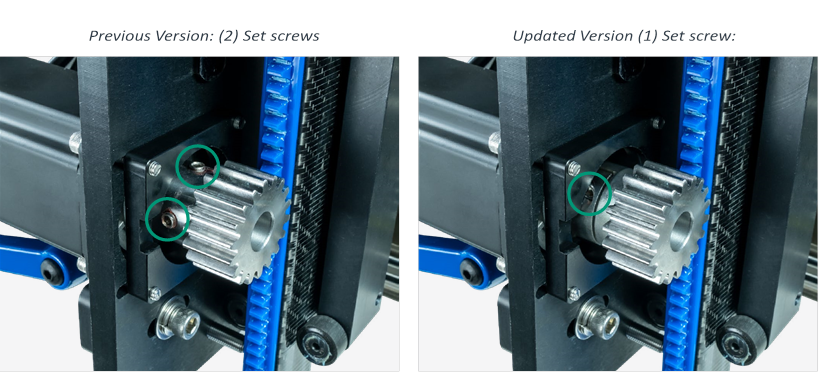

5. Compruebe que el engranaje esté bien apretado en el eje del motor. El engranaje se mantiene firmemente en su lugar con tornillos de fijación situados en el collarín del engranaje.
   Nota: Las versiones anteriores del engranaje cuentan con dos (2) tornillos de fijación de 1/4" - 20 x 3/8" situados en el collarín. Las versiones actualizadas cuentan con un (1) tornillo de fijación de cabeza hueca 8/32 x 1/2" situado en el collarín.

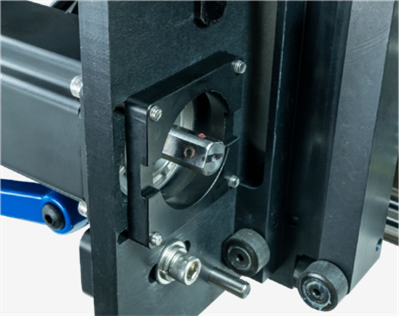

   Estos tornillos de fijación deben apretarse en el centro de estos puntos planos. Se puede utilizar un fijador de roscas para evitar que estos tornillos de fijación se aflojen con el tiempo. El engranaje debe colocarse de forma que los dientes del bastidor estén centrados en los dientes de los engranajes. Nota: El eje del motor tiene dos (2) puntos planos con chaveta.

6. Ejerciendo una presión uniforme sobre el motor, empuje el motor de accionamiento del aplicador hacia el bastidor del aplicador. Nota: El motor no debe estar demasiado apretado contra el bastidor del aplicador. Si el motor y el engranaje están demasiado apretados, el aplicador puede tener una carrera corta.

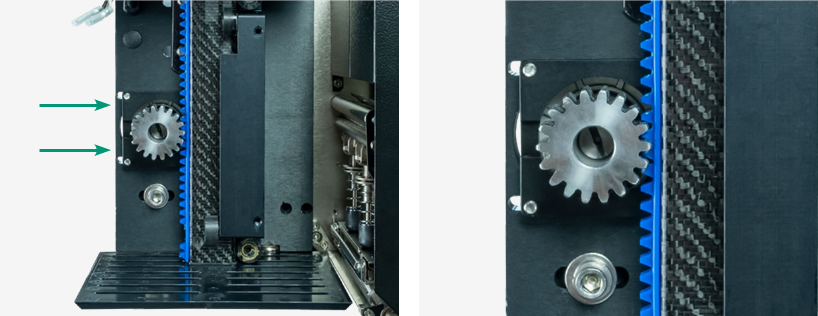

7. Apriete los cuatro (4) pernos de montaje de 1/4 - 20 x 1 1/4" para fijar el motor en su lugar.

8. Mueva el bastidor del aplicador hacia arriba y hacia abajo para asegurarse de que el movimiento sea suave y no se detenga en ningún lugar. Compruebe que el bastidor del aplicador no tenga dientes rotos o dañados. Limpie los residuos o la acumulación dentro de los dientes.
9. Compruebe los seis (6) cojinetes de la guía del bastidor del aplicador. Asegúrese de que todos giren libremente y no estén rotos. Reemplácelos si es necesario.

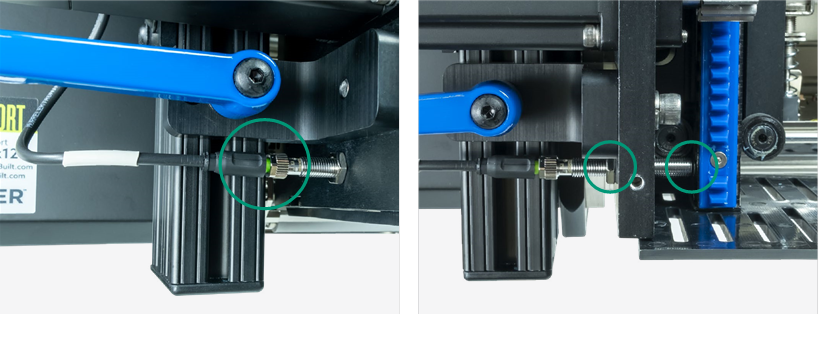

10. Compruebe la ubicación del sensor de inicio del aplicador. Retire el cable de alimentación M8 de la parte posterior del sensor y, a continuación, afloje la tuerca de seguridad del sensor de inicio del aplicador. Gire el sensor de inicio del aplicador hasta que entre en contacto con el bastidor del aplicador. Afloje media vuelta y, a continuación, apriete la tuerca de seguridad. Vuelva a conectar el cable de alimentación M8.


AJUSTE OPCIONAL - POSICIONAMIENTO DEL APLICADOR
Con el tiempo, su aplicador puede moverse fuera de posición. Cuando realice el mantenimiento de su aplicador, le recomendamos que compruebe que el cabezal del aplicador esté en la siguiente posición recomendada. La información de las páginas siguientes se retoma inmediatamente después de los pasos de mantenimiento preventivo 1-10 anteriores.
Para ajustar el conjunto del aplicador:

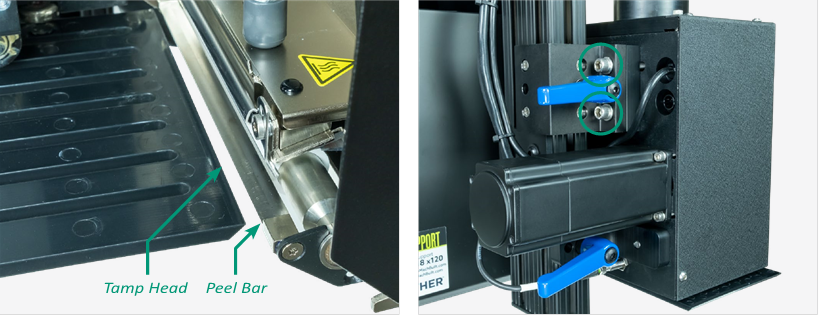

11. El aplicador debe colocarse de forma que el cabezal de tampón esté aproximadamente a 1/8" de la barra de separación del motor de impresión. Puede ajustar la distancia horizontal aflojando los dos (2) pernos de montaje de 3/8 - 16 x 2 1/2", situados junto a la guía del bastidor.

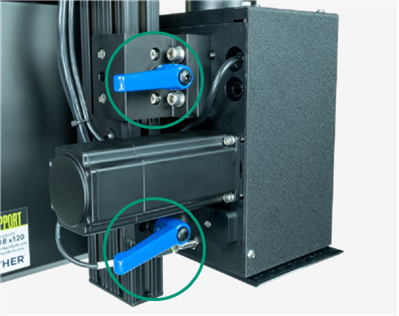

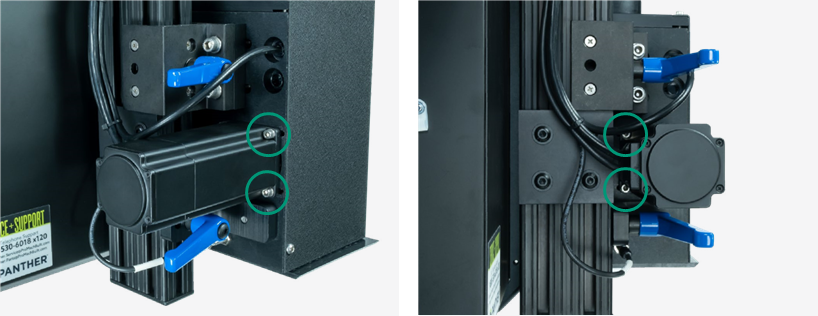

12. Afloje las manijas de bloqueo de ajuste vertical, situadas en la parte posterior de la placa principal del Predator.

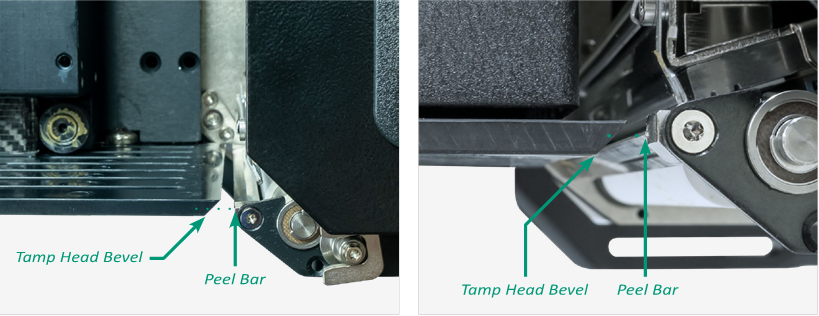

13. Ajuste la posición vertical del cabezal de tampón de forma que la barra de separación del motor de impresión divida el bisel del cabezal de tampón. Nota: Esto requerirá ajustar el perno de montaje fijo sobre el que descansa el conjunto deslizante. Debe colocar la superficie del cabezal de tampón aproximadamente 1/16" por debajo de la posición donde se alimentan las etiquetas.

14. Deslice la unidad del conjunto del aplicador hasta que entre en contacto con el perno de ubicación de inicio.
15. Vuelva a apretar la manija de bloqueo de ajuste vertical.
16. Vuelva a conectar los cables de alimentación al ventilador.
    Nota: Antes de volver a conectar el ventilador, se recomienda limpiar el ventilador y la base del ventilador de cualquier acumulación de polvo o residuos. Esto se puede hacer con toallitas de alcohol isopropílico o con aire comprimido, utilizando las precauciones de seguridad adecuadas.
17. Vuelva a montar la cubierta del ventilador.
18. En la pantalla HMI del Predator, pulse el botón [RESET] (RESTABLECER) y, a continuación, pulse el botón [APPLY] (APLICAR). Asegúrese de que el aplicador funcione sin problemas.

MANTENIMIENTO Y LIMPIEZA RECURRENTES
Panther Industries recomienda retirar la cubierta del ventilador y comprobar periódicamente la posición del engranaje del aplicador y del cabezal de tampón. Vea el siguiente vídeo para el mantenimiento preventivo recurrente de su sistema de automatización de etiquetado Panther Predator.
Haga clic en la vista previa del vídeo a continuación o véalo en: https://www.youtube.com/watch?v=oRU2kIgANjs

Referencias

• Panther | Mantenimiento preventivo del aplicador de impresora Predator - YouTube
