Manual del Minelab CTX 3030

Introducción

La detección de metales es una actividad fascinante y gratificante de la que disfrutan muchas personas en todo el mundo. Con su CTX 3030 se convertirá en uno de los muchos detectoristas de éxito que combinan su pasión por el aire libre con la emoción de descubrir valiosas monedas, reliquias, oro y joyas de forma regular.
El CTX 3030 es el detector de TESOROS de alto rendimiento más avanzado de Minelab y le permitirá encontrar más tesoros entre la basura que cualquier otro detector. Incorpora funciones GPS integradas, opciones de audio inalámbrico y la discriminación de objetivos más avanzada disponible en un diseño elegante, robusto e impermeable.
Con el CTX 3030 y la aplicación para PC XChange 2, puede descargar, cargar, editar y almacenar la configuración del detector y los datos GPS, como FindPoints (ubicaciones de hallazgos) y GeoHunts (búsquedas completas), utilizando su ordenador personal (PC).
El CTX 3030 localizará objetos metálicos valiosos en una variedad de condiciones de suelo mineralizado, incluyendo suelos extremadamente salados, agua de mar, arena de playa húmeda y condiciones de suelo altamente magnéticas. Las características versátiles le permiten personalizar fácilmente su CTX 3030 para sus requisitos específicos.
Esta Guía de inicio explica el montaje del detector, la carga de la batería y las funciones básicas necesarias para salir a detectar con un mínimo de complicaciones. Para obtener los mejores resultados de su CTX 3030 le recomendamos que lea esta guía y también el completo Manual de instrucciones en el CD suministrado.
Minelab le desea mucho éxito con su CTX 3030 y experimente el futuro del descubrimiento.
Número de artículo: 4901-0105

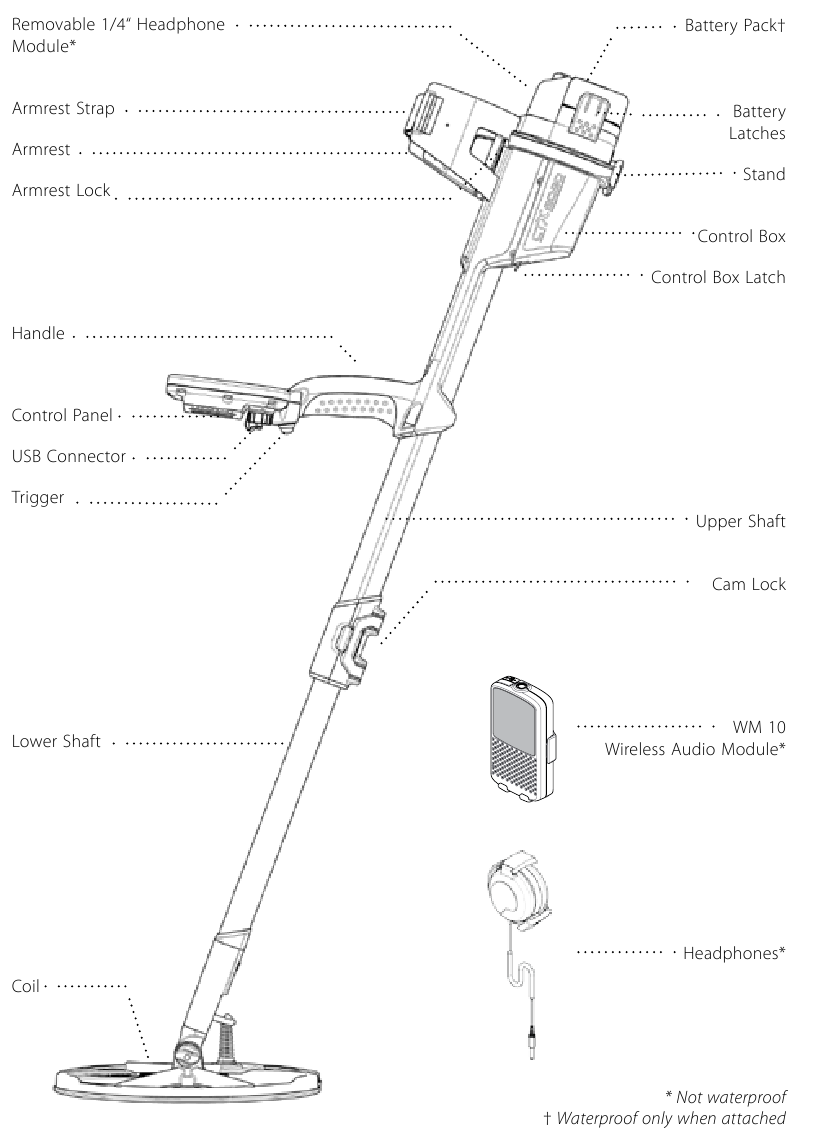

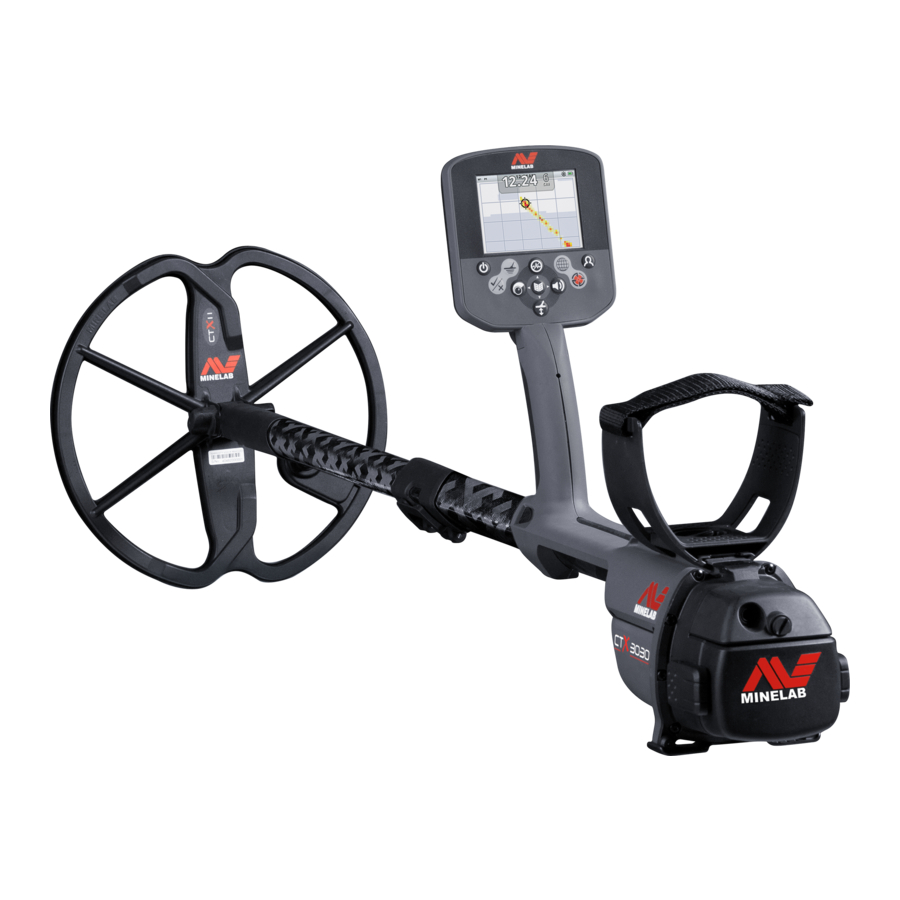

Partes principales del detector

Montaje

Fijar la bobina al eje inferior

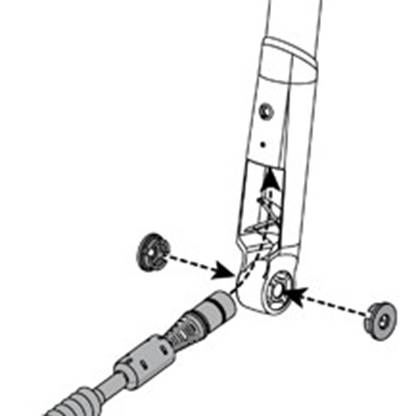

1. Enchufe las dos arandelas de goma en los agujeros a cada lado del eje inferior.

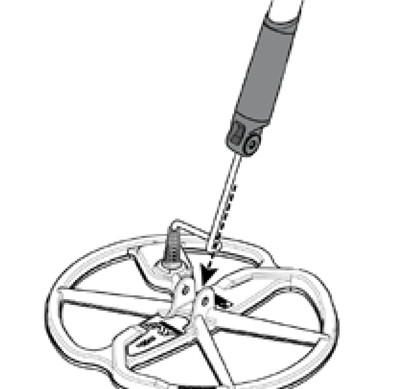

2. Pase el cable de la bobina por el interior del eje inferior.

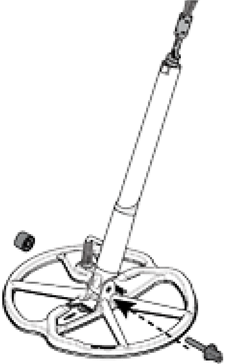

3. Coloque la bobina sobre una superficie plana y deslice el eje inferior en el soporte en la parte superior de la bobina. Asegúrese de que el lado abierto del eje inferior mire hacia la parte trasera de la bobina.

4. Inserte el perno a través del eje inferior y el soporte. Apriete con la tuerca suministrada.


Fijar el eje inferior al eje superior

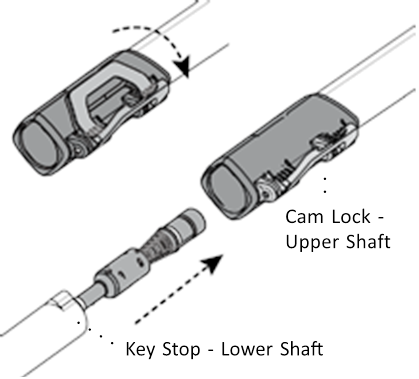

1. Suelte el cierre de leva del eje superior tirando de la palanca hacia fuera del eje.

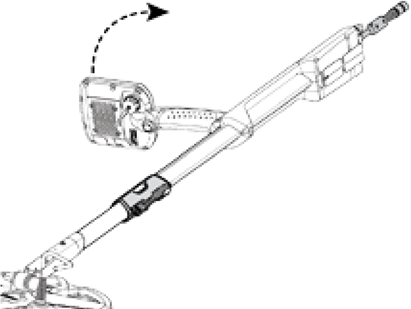

2. El eje inferior sólo puede insertarse en el eje superior en una orientación. Asegúrese de que el tope de la llave en el eje inferior esté alineado con el eje superior.
3. Deslice el eje inferior en el eje superior hasta que el cable de la bobina y el tope de la llave aparezcan en la parte superior.
4. Gire el eje superior 90° de modo que el panel de control apunte hacia arriba.

5. Bloquee el cierre de leva empujando la palanca hacia el eje.

PUNTOS DE APLASTAMIENTO - CAJA DE CONTROL. Tenga cuidado al deslizar la caja de control en el chasis y al accionar el pestillo de la caja de control.

Fijar la caja de control

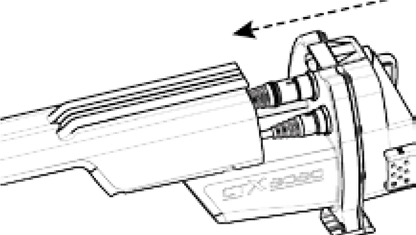

1. Deslice la caja de control parcialmente sobre el eje superior. Cuando llegue a la mitad, encajará en su lugar para sujetar la caja de control mientras se colocan los conectores. Conecte los cables de la bobina y del panel de control a sus respectivos conectores y apriete firmemente los anillos de retención.

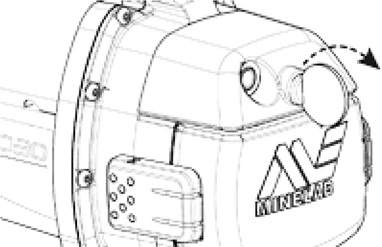

2. Deslice la caja de control más a lo largo del eje superior hasta que encaje en su lugar.
3. Coloque la batería en la caja de control y cierre los pestillos para asegurarla en su lugar.
4. Coloque el módulo de los auriculares en la caja de control. Utilice un destornillador o una moneda para apretar suavemente el perno, teniendo cuidado de no dañar la rosca apretándolo demasiado.


NOTA
El módulo de auriculares NO es impermeable. Consulte el Manual de instrucciones del CTX 3030 para obtener más información sobre el uso de los auriculares impermeables.

Fijar el reposabrazos

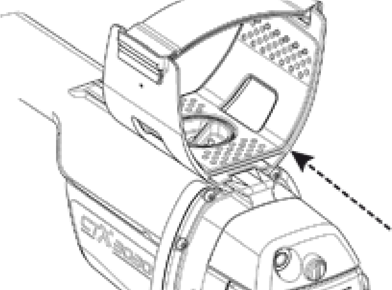

1. Gire el bloqueo del reposabrazos en sentido contrario a las agujas del reloj hasta que esté completamente abierto.

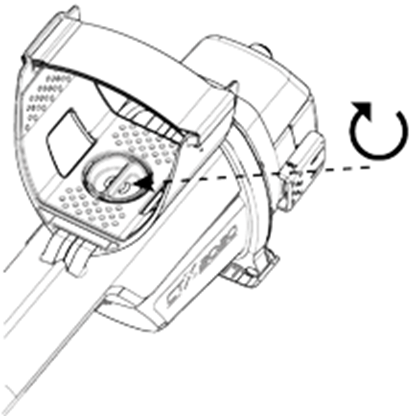

2. Deslice el reposabrazos en el riel en la parte superior del chasis. Asegúrese de que los lados inclinados del reposabrazos estén orientados hacia el panel de control.

3. Sujete el detector como si estuviera detectando y deslice el reposabrazos a lo largo del riel hasta que se coloque justo debajo del codo.
4. Retire el brazo del reposabrazos y gire el bloqueo del reposabrazos en el sentido de las agujas del reloj para bloquearlo en su posición.


Ajustar la correa del reposabrazos

1. Afloje la correa del reposabrazos levantando el borde superior.
2. Apriete la correa hasta que su brazo esté seguro en el reposabrazos, y fíjelo.
   NOTA
   Para ajustar un brazo más pequeño, la correa se puede colocar al revés y pasar a través del reposabrazos tres veces.

Recargue la batería de iones de litio con el cargador de batería BC 10

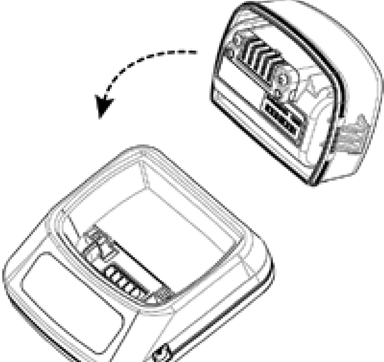

1. Coloque la batería de iones de litio en la unidad de carga, asegurándose de que las clavijas estén alineadas.

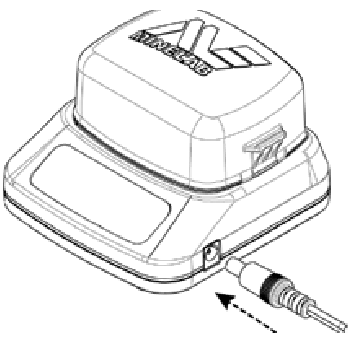

2. Inserte el conector del paquete de enchufe (o cargador de coche) en el enchufe de la unidad de carga.


3. Enchufe el otro extremo del cable en la pared (o en la toma del coche) y encienda el interruptor. Deje que la unidad se recargue. La luz indicadora verde dejará de parpadear cuando la batería esté completamente cargada (hasta 4 horas).

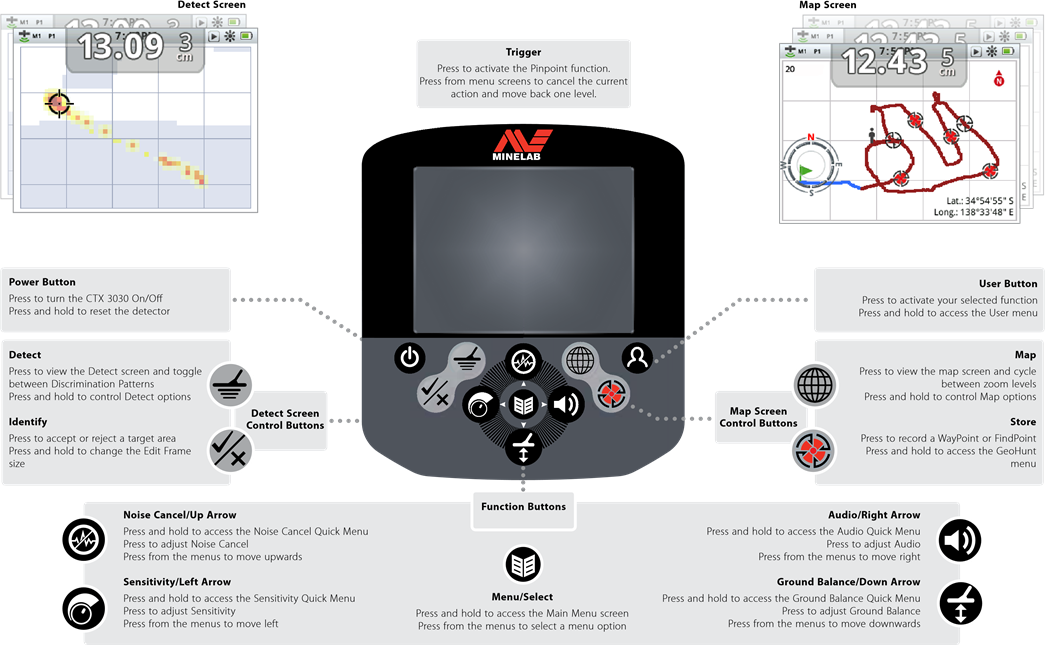

Panel de control del CTX 3030

Primeros pasos

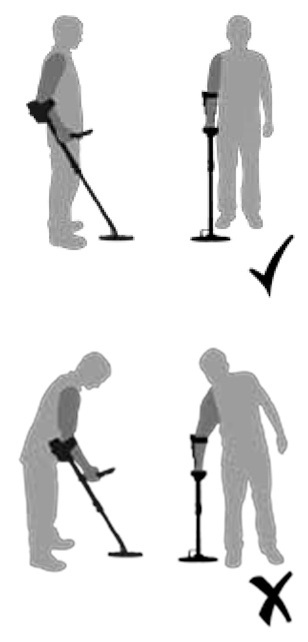

Ajuste la longitud de los ejes

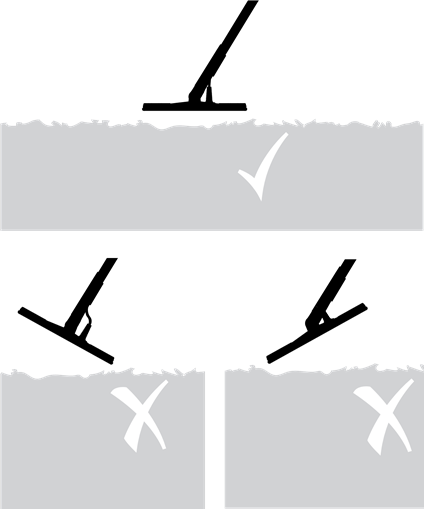

Ajuste el ángulo de la bobina

Encender y listo

Pulse el botón de encendido (Power) para encender el detector.
El detector comenzará con una pantalla de inicio y un tono, después de lo cual aparecerá la pantalla Detect (Detectar).

Si el detector es errático debido a interferencias eléctricas, pulse Cancelación de ruido (Noise Cancel) y espere aproximadamente 25 segundos.
El CTX 3030 está listo para encontrar tesoros.

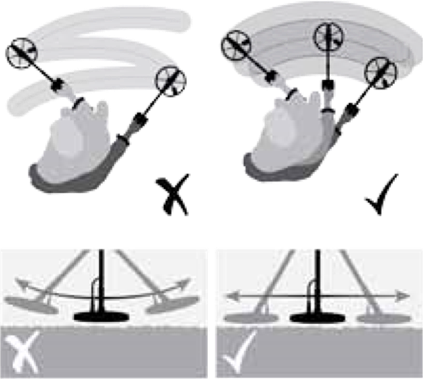

Barrido de la bobina
Pase la bobina sobre el suelo con un movimiento de lado a lado mientras camina lentamente hacia delante al final de cada barrido. Solape ligeramente el barrido anterior para asegurar una cobertura total del suelo.
Una velocidad de barrido media es de cuatro segundos de izquierda a derecha a izquierda.

Para obtener detalles completos sobre el uso de su CTX 3030, consulte el Manual de instrucciones en el CD suministrado.
