Manual de Deepcool CC560 ARGB V2
Contenido
- 1 Características de la caja
- 2 Contenido del kit de accesorios
- 3 Especificaciones
- 4 Extracción del panel lateral de vidrio templado
- 5 Extracción del panel lateral metálico
- 6 Extracción del panel frontal
- 7 Instalación de la placa base
- 8 Instalación de la GPU
- 9 Instalación de HDDs
- 10 Instalación de SSDs
- 11 Instalación de la fuente de alimentación
- 12 Introducción al panel de E/S
- 13 Instalación de los conectores frontales de E/S
- 14 Cableado RGB manual
- 15 Cableado de la línea de alimentación del ventilador
- 16 Referencias
- 17 Descargar el manual
- 18 En otros idiomas

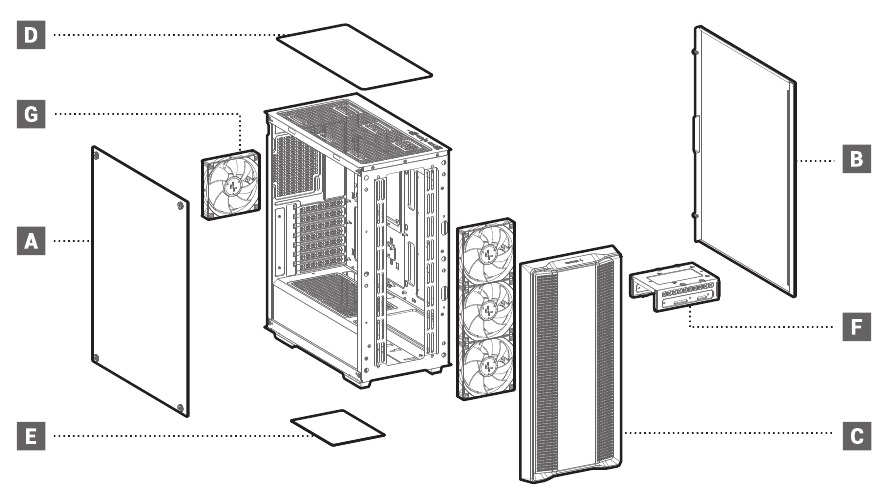

Características de la caja

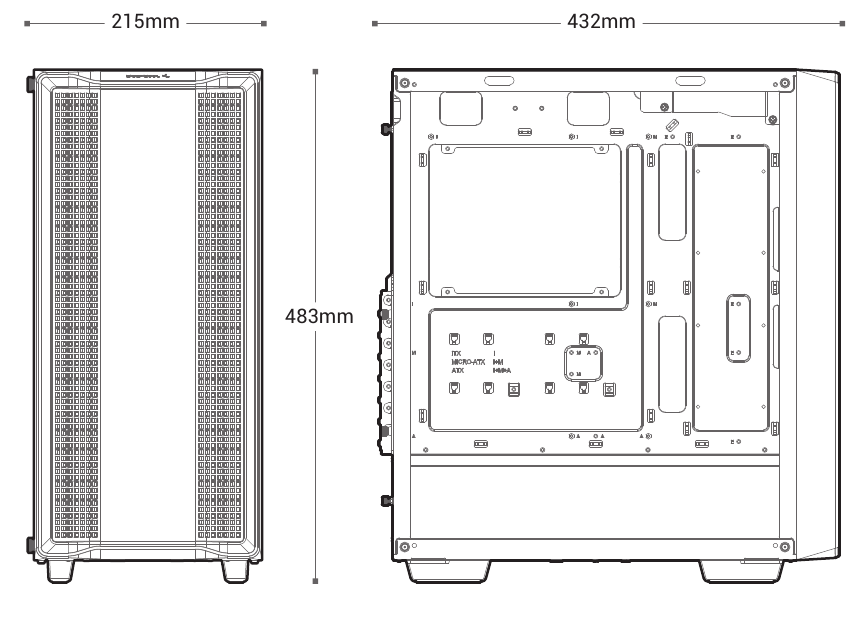

Especificaciones de la caja
Longitud: 432mm Longitud máxima de la GPU: 370mm
Anchura: 215mm Longitud máxima de la PSU: 170mm
Altura: 483mm Longitud máxima del disipador de la CPU: 165mm
Compatibilidad con radiadores:

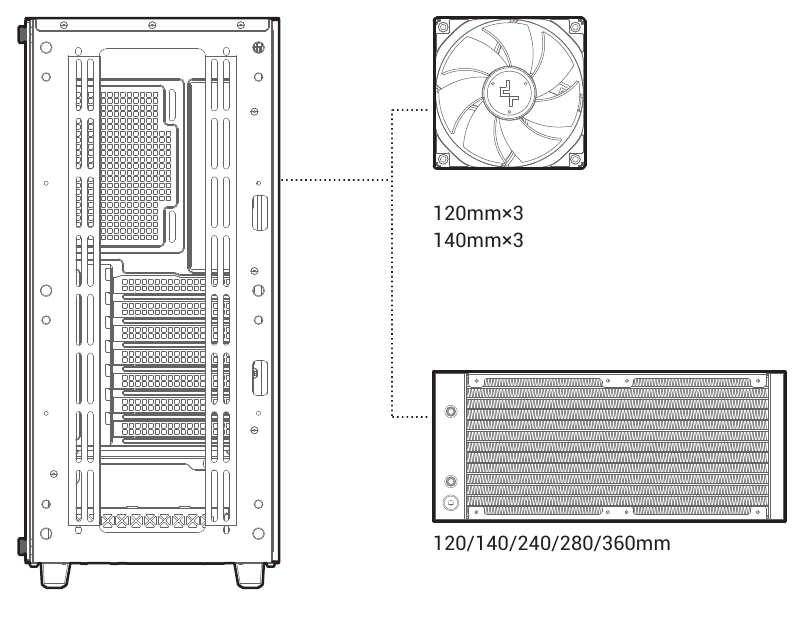

Frontal: 120/140/240/280/360mm

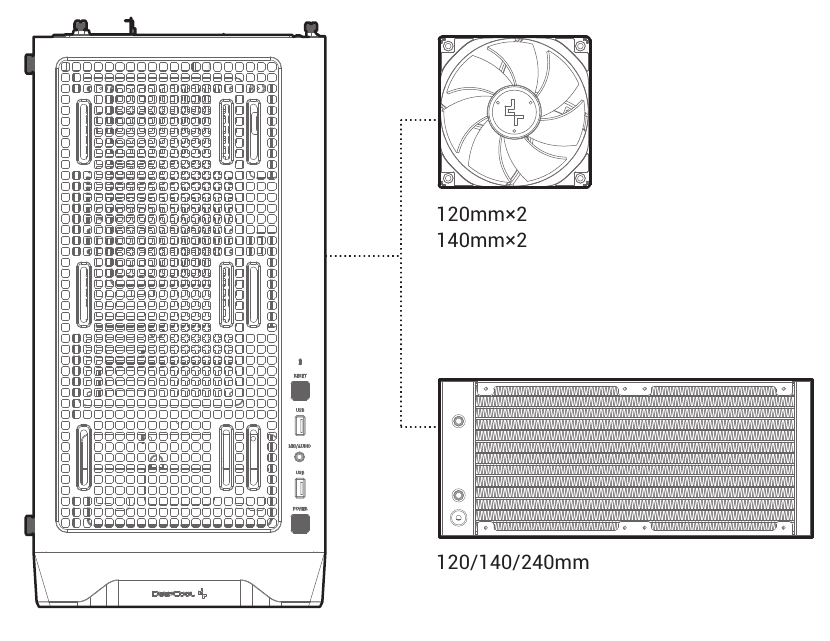

Superior: 120/140/240/280mm

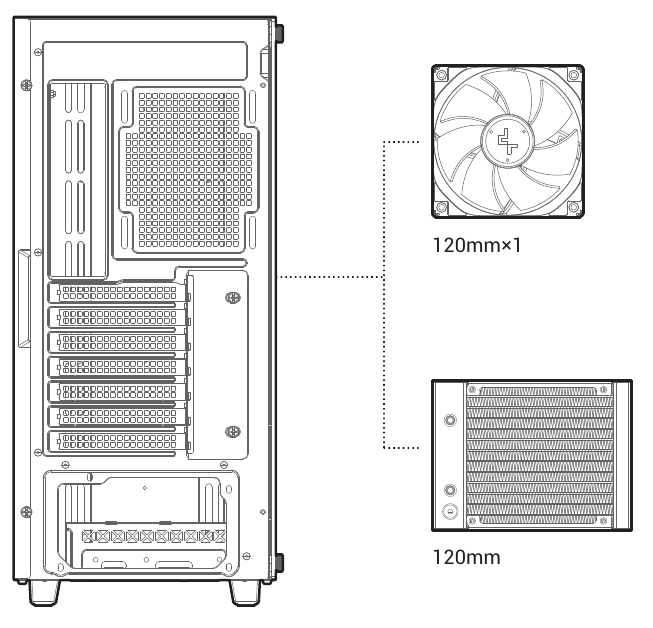

Trasero: 120mm
Ubicaciones de los ventiladores:
Frontal: 3×120 / 3×140mm
Superior: 2×120 / 2×140mm
Trasero: 1×120mm

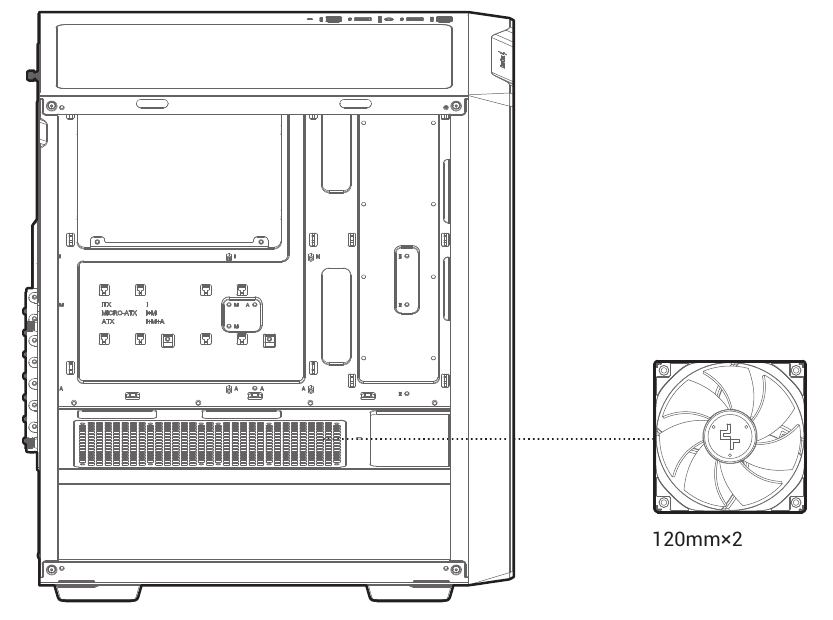

Cubierta de la PSU: 2×120mm

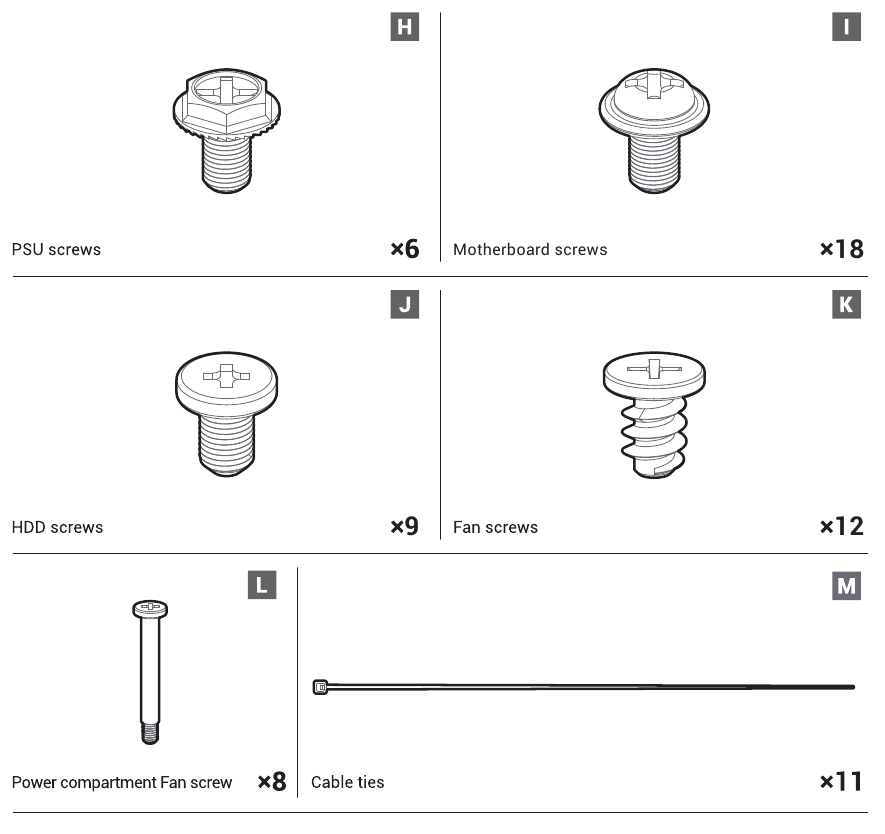

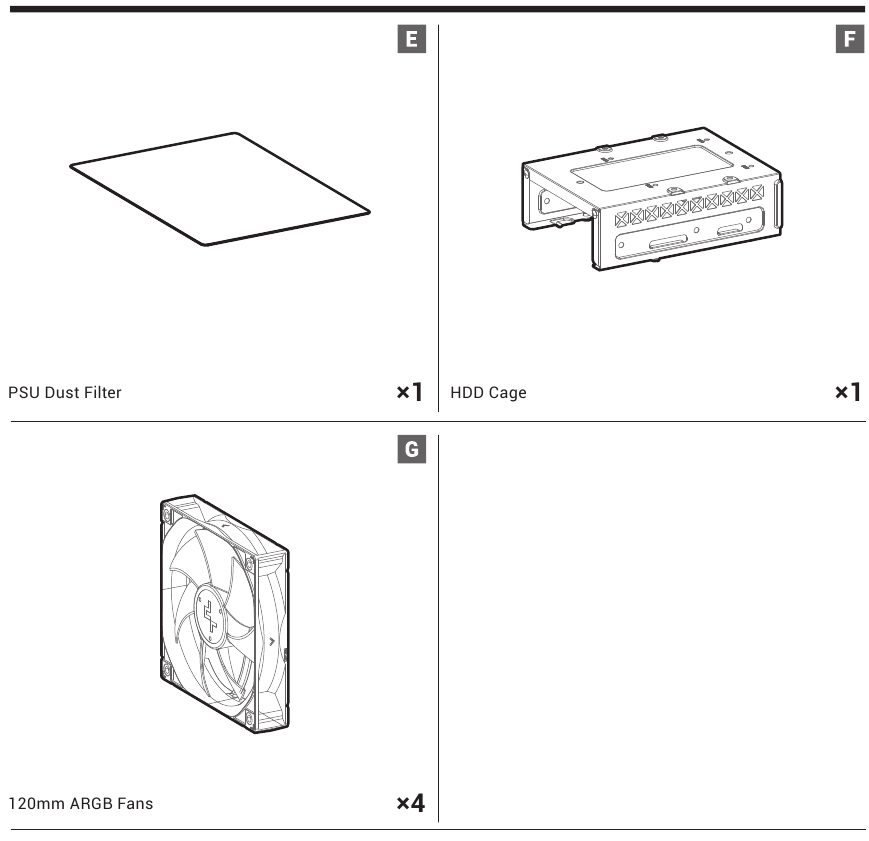

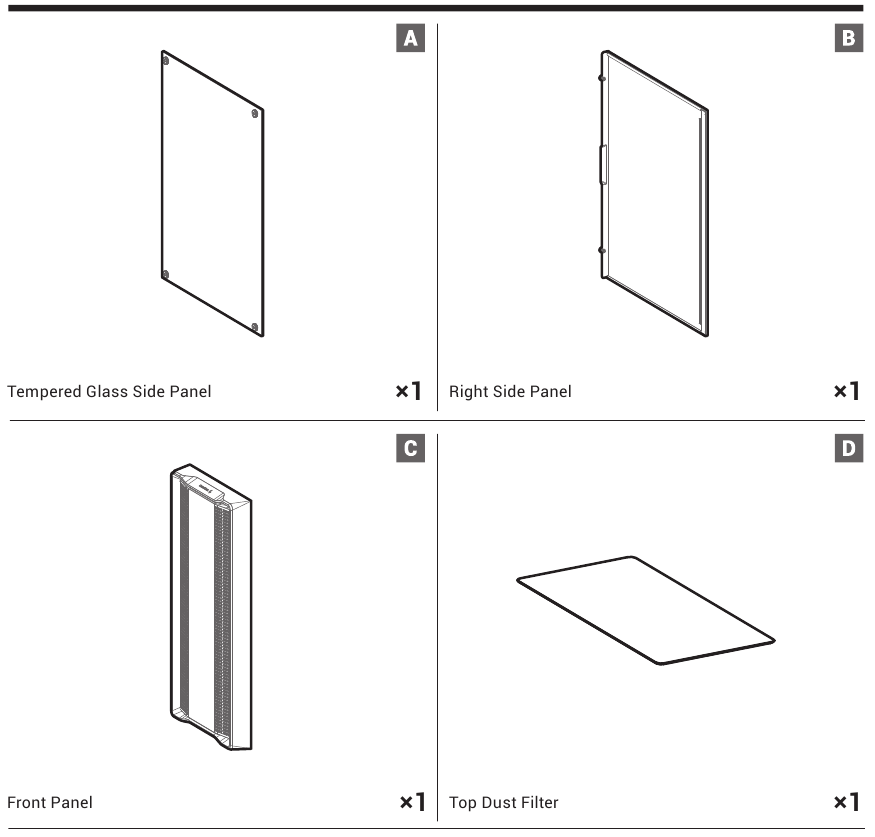

Contenido del kit de accesorios

Especificaciones

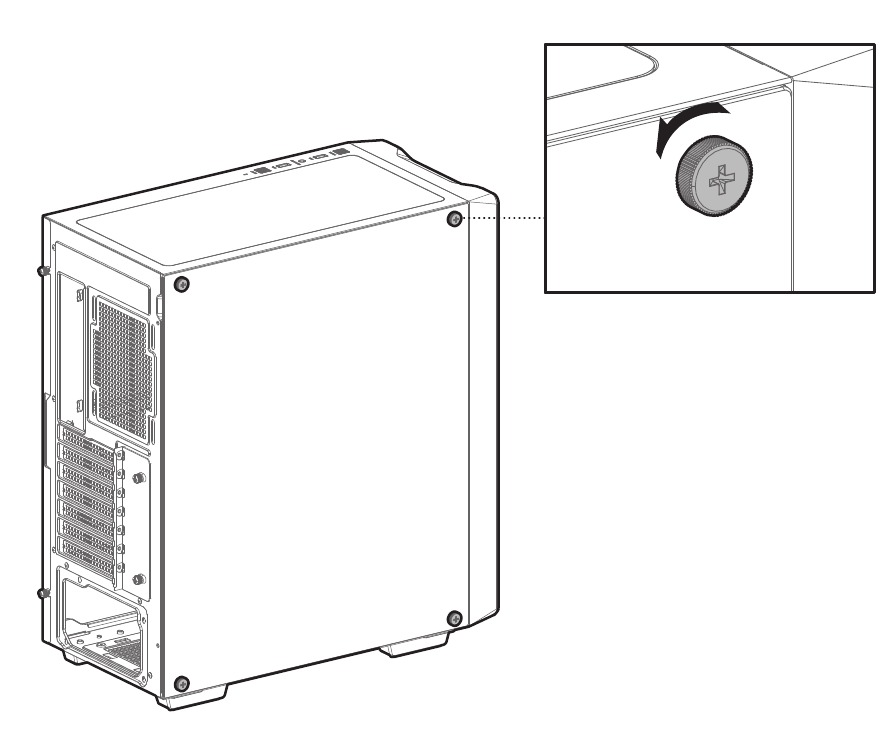

Extracción del panel lateral de vidrio templado

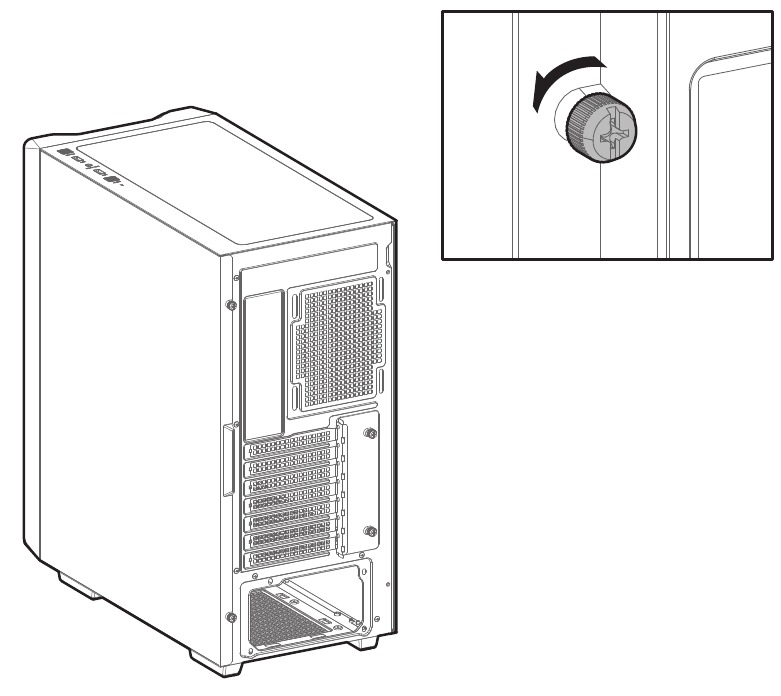

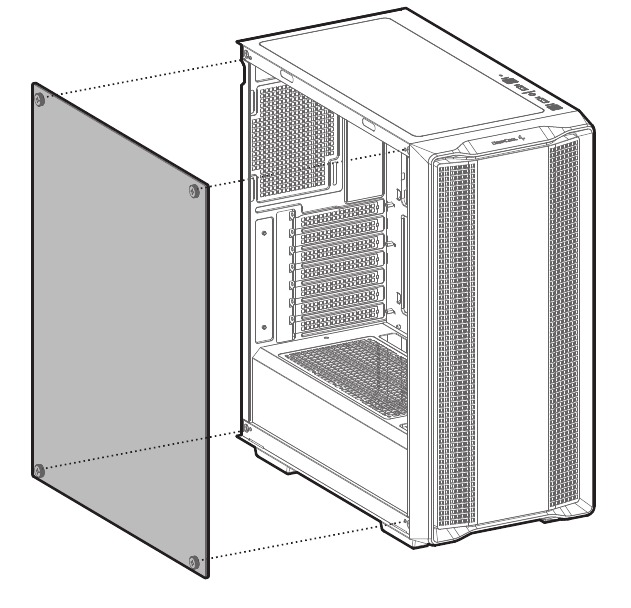

Extracción del panel lateral metálico

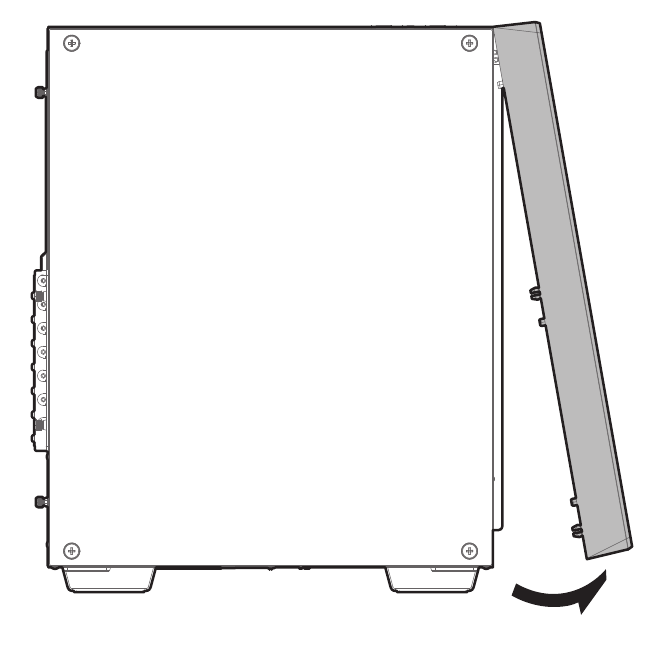

Extracción del panel frontal

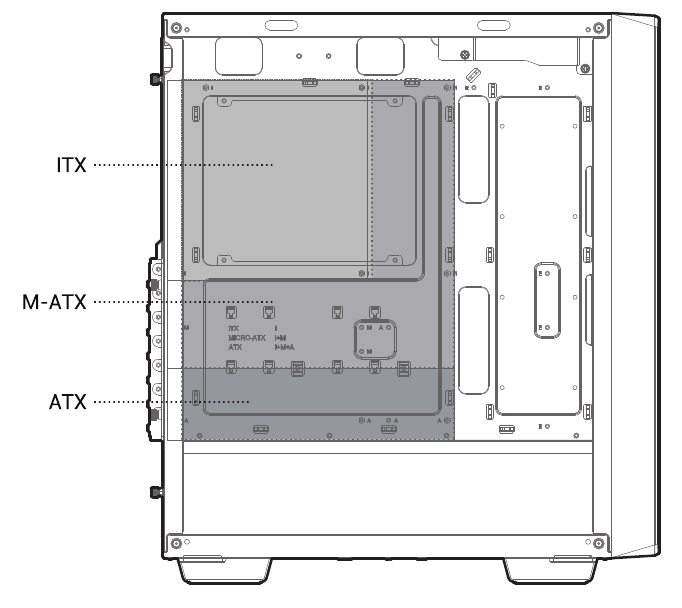

Instalación de la placa base

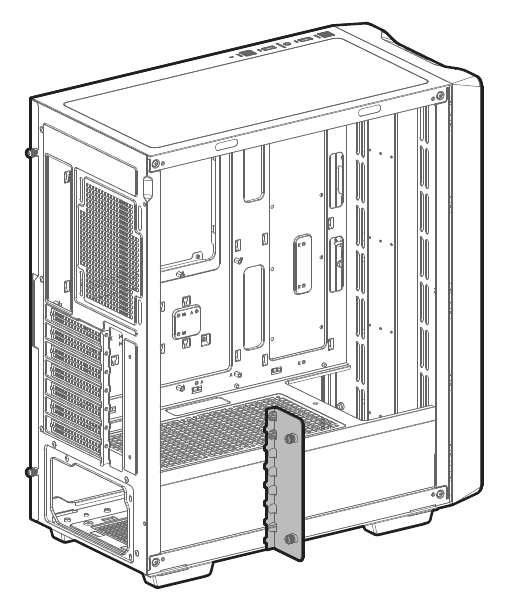

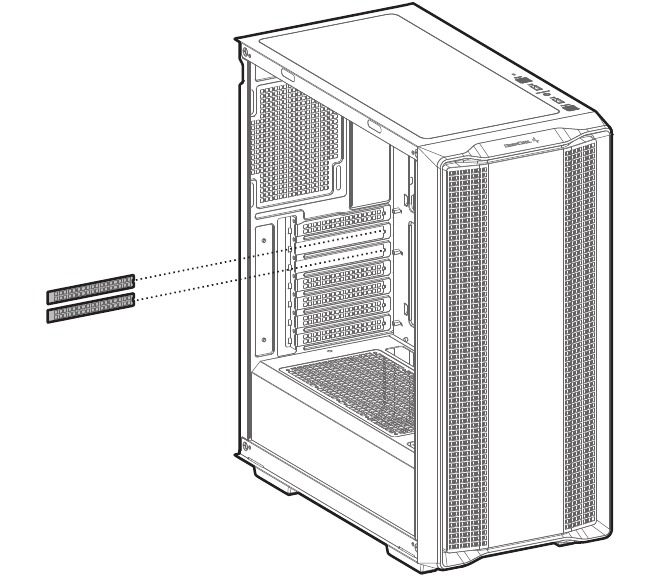

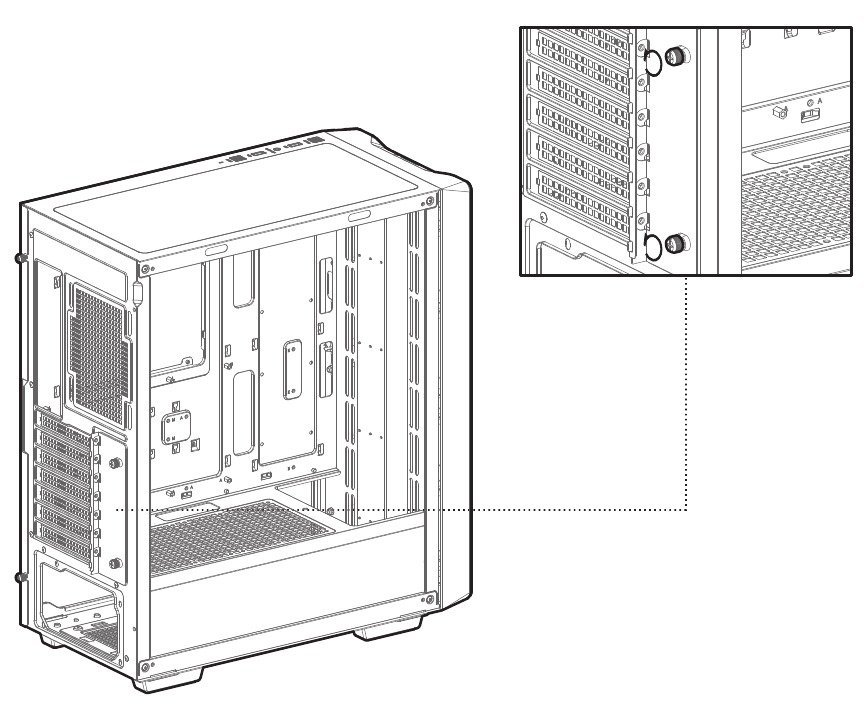

Instalación de la GPU

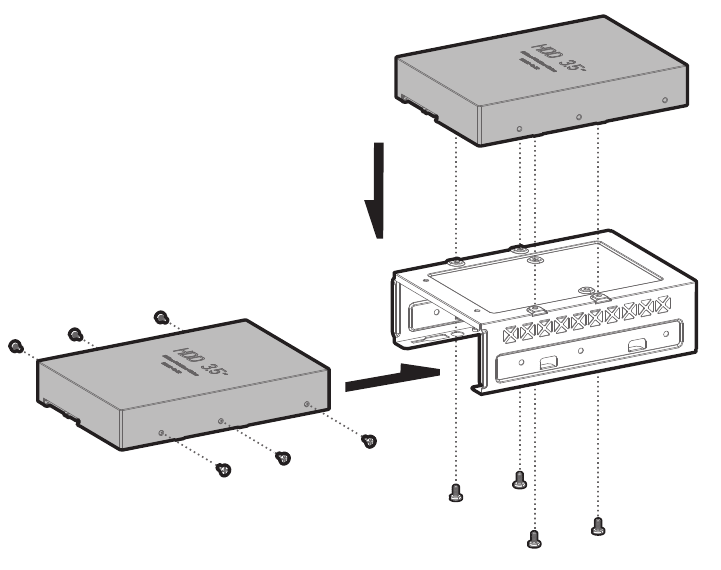

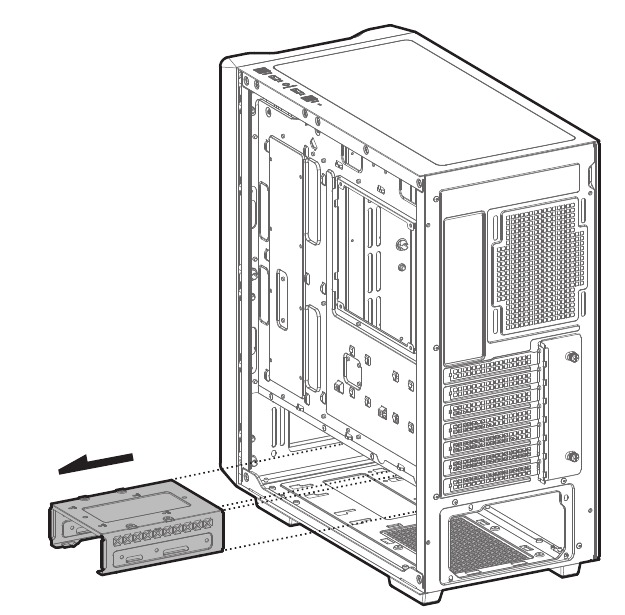

Instalación de HDDs

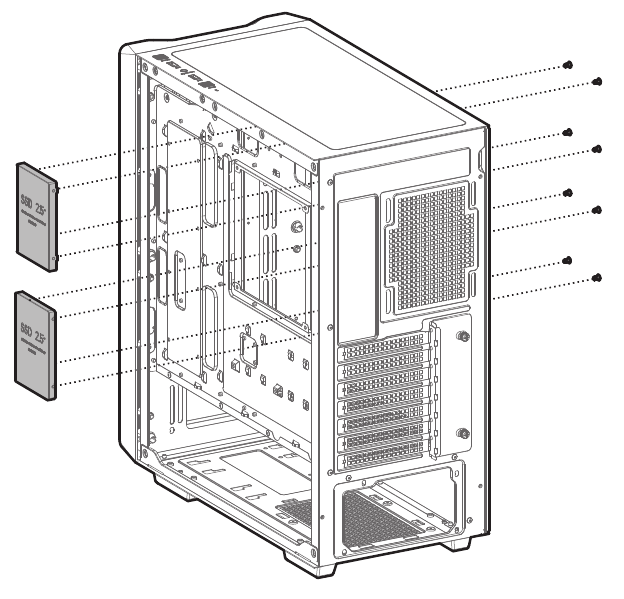

Instalación de SSDs

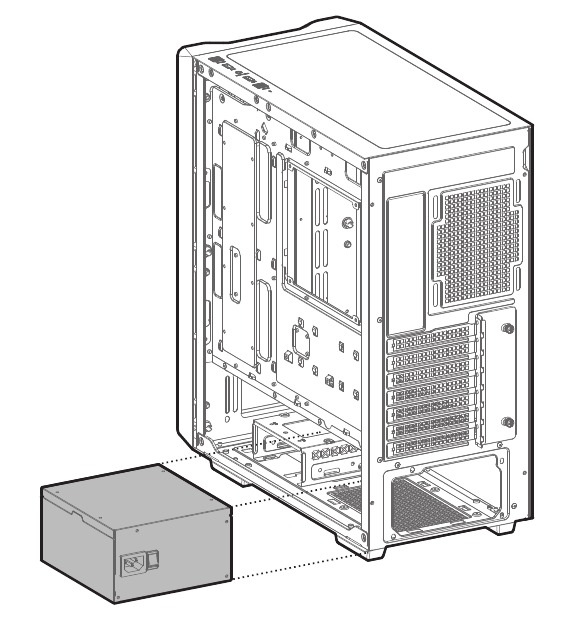

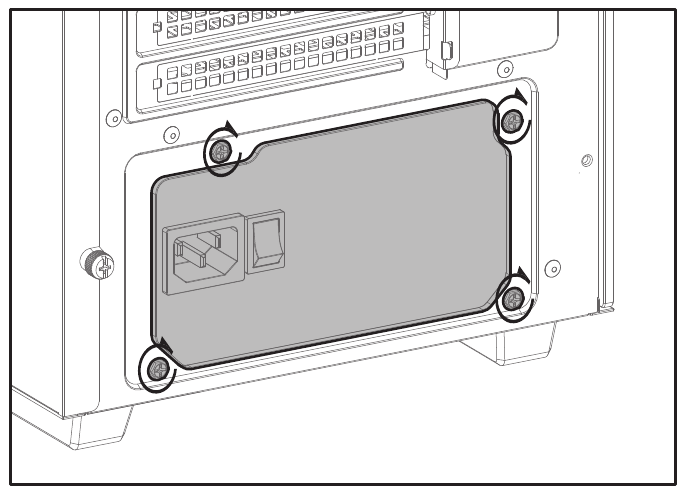

Instalación de la fuente de alimentación

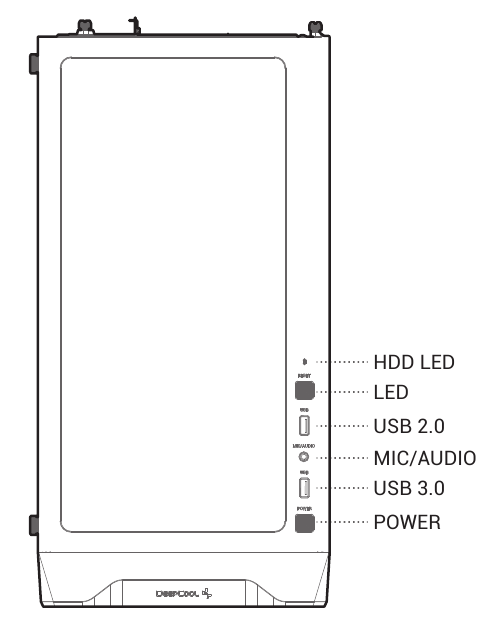

Introducción al panel de E/S

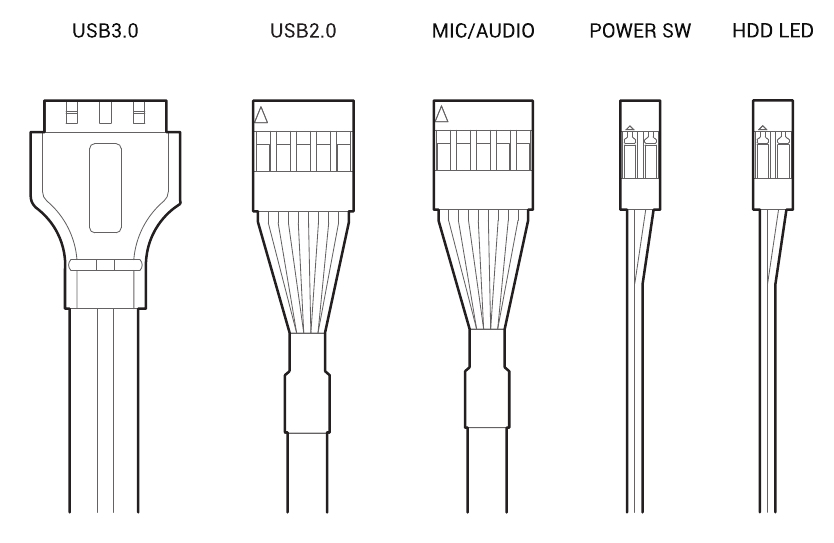

Instalación de los conectores frontales de E/S

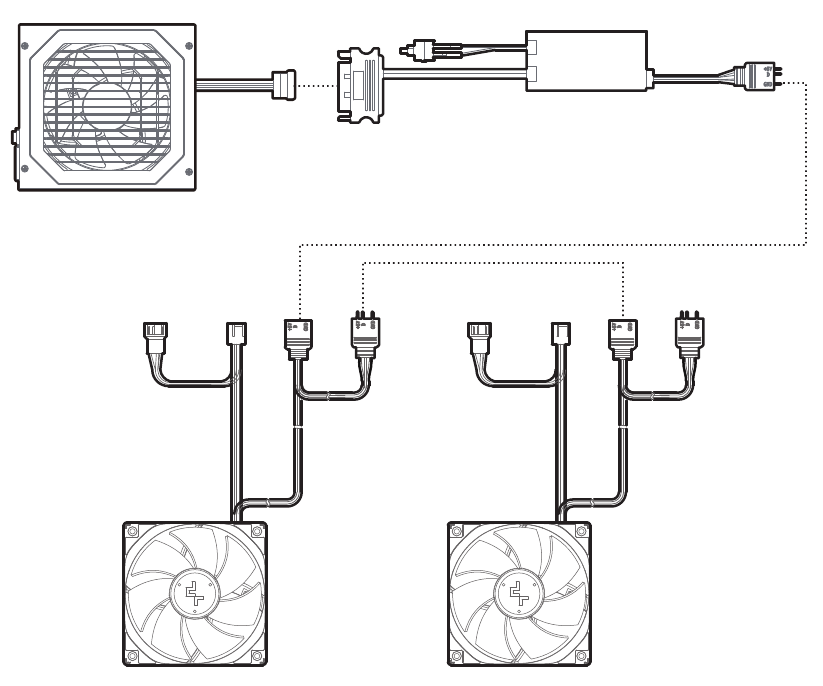

Cableado RGB manual

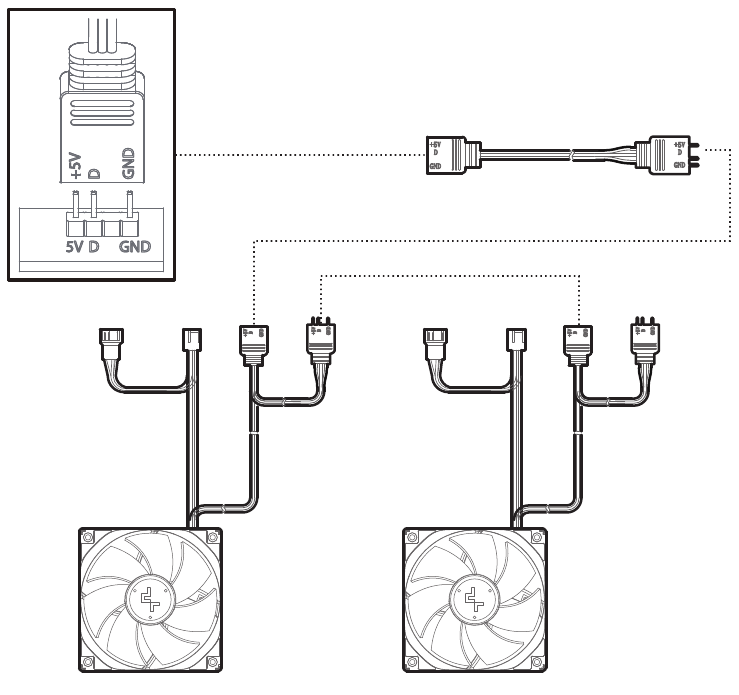

Cableado de la línea de alimentación del ventilador

Para obtener más información, consulte nuestro sitio web en: www.deepcool.com
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Deepcool CC560 ARGB V2
