Manual de Polaris Alpha+

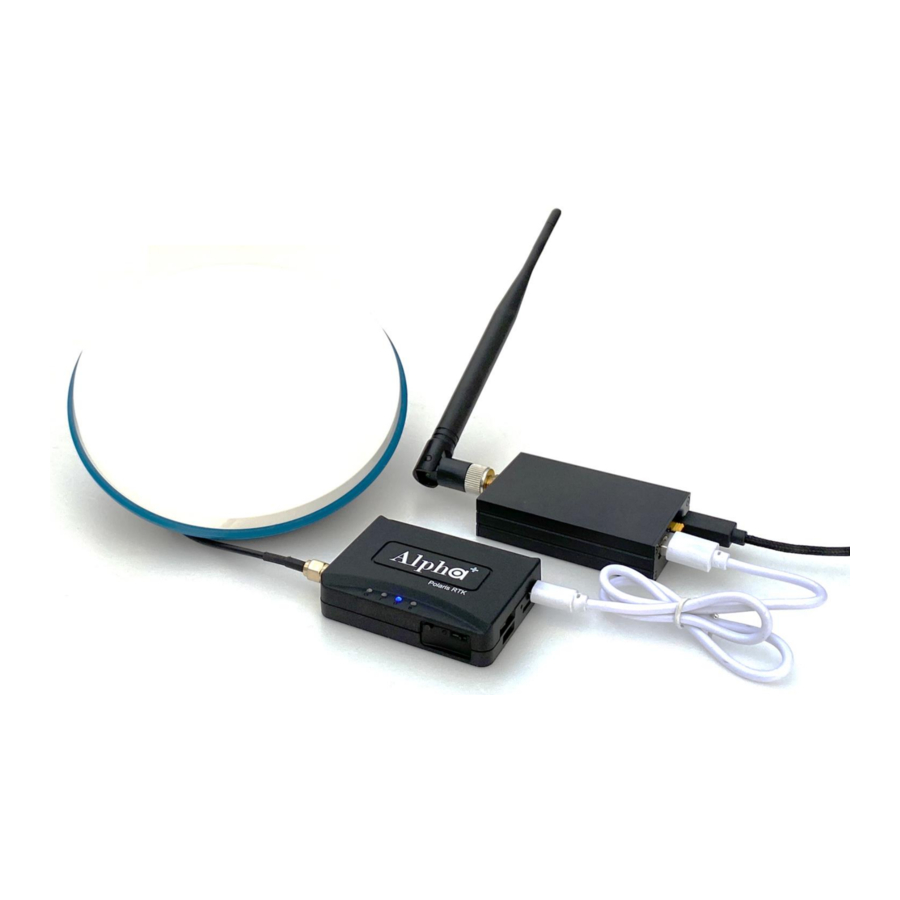

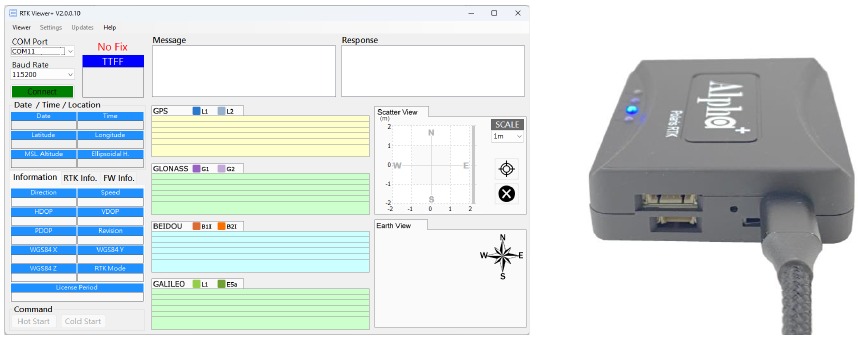

Configurar el modo Alpha

Configure Alpha⁺ antes de conectarlo con la radio LoRa. Consulte la "Guía del usuario del receptor Alpha RTK"

1. Configure Alpha⁺ en modo base
2. Configure Alpha⁺ en modo rover

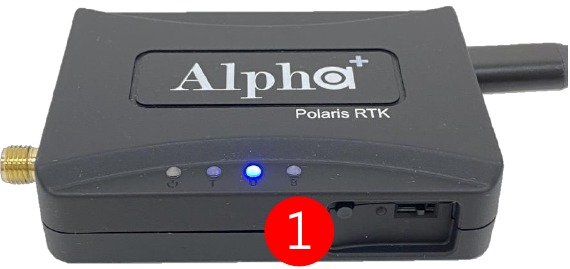

1. Pulse el botón para acceder a la interfaz USB.


Listo para conectarse con la radio LoRa.

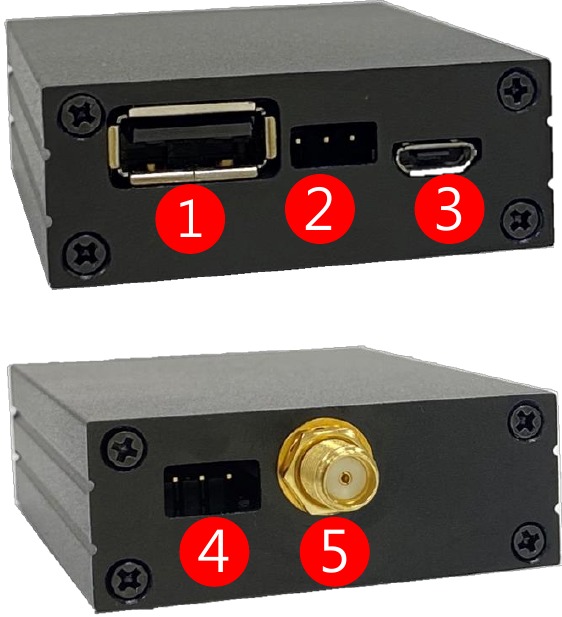

Descripción general de la interfaz de radio LoRa

1. Conectar al receptor Alpha⁺ RTK
2. Seleccionar el modo de radio
3. Conectar a la batería externa (entrada de alimentación de 5 V) / puerto de configuración de radio
4. Seleccionar modo base / modo rover
5. Conector SMA para la antena de radio

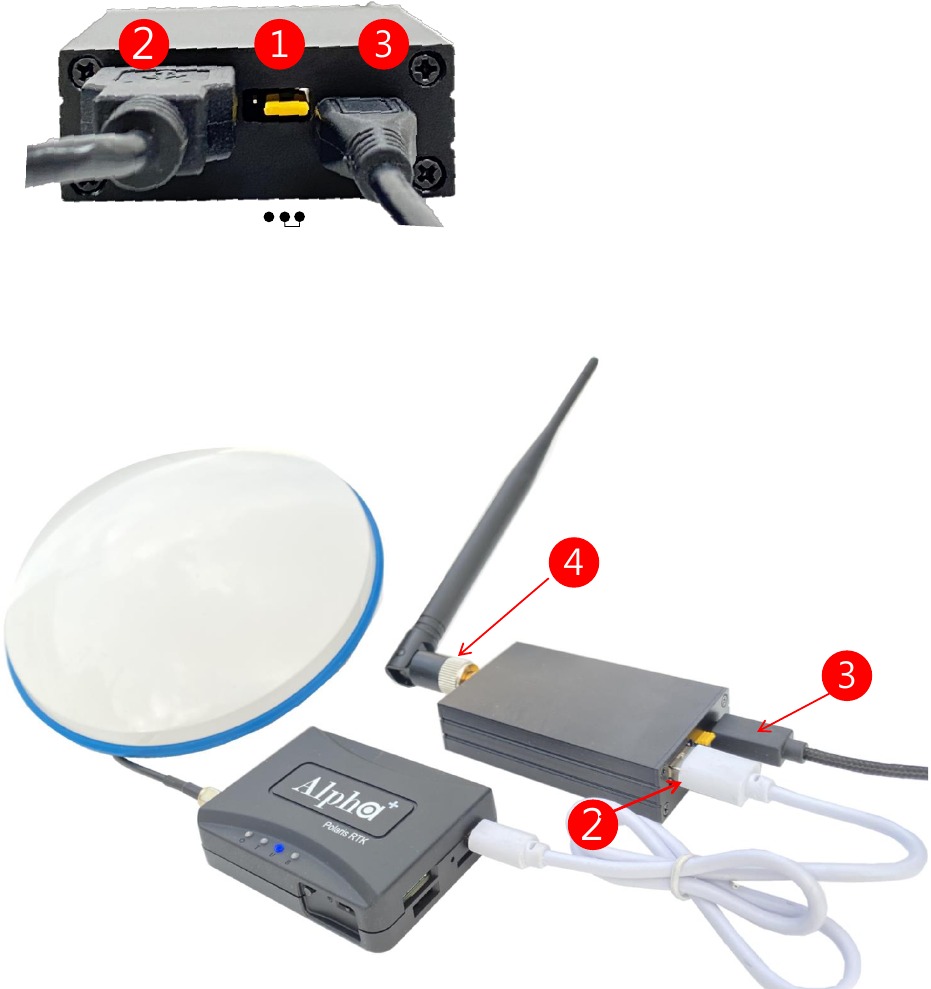

Conexión de radio LoRa

1. Puente al modo transceptor (conectar los 2 pines de la derecha)
2. Conectar al receptor Alpha RTK
3. Conectar a la batería externa

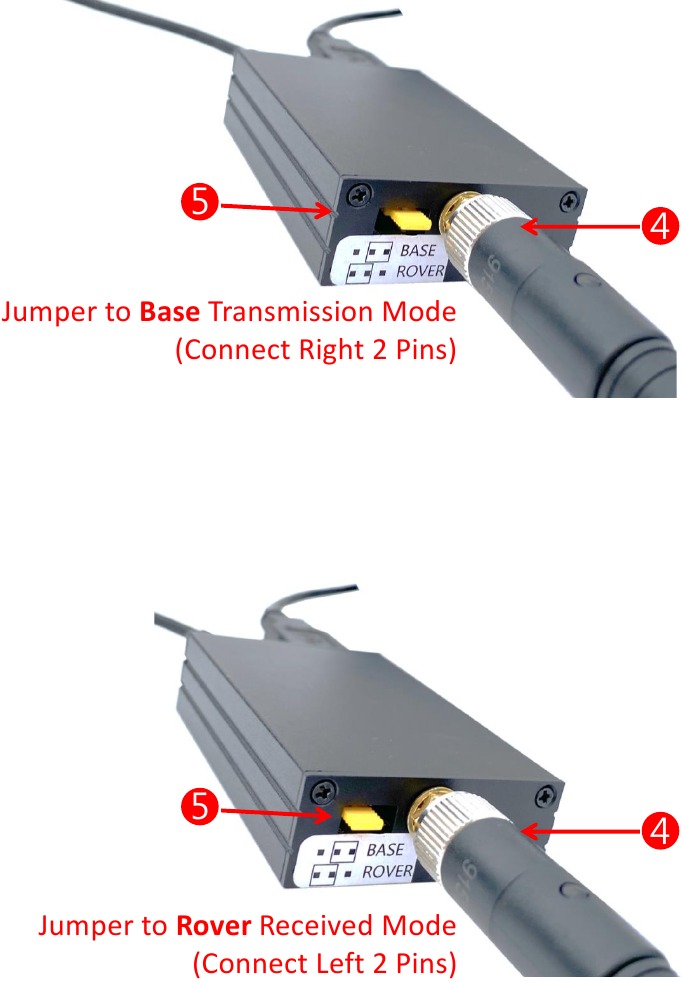

4. Conectar a la antena de radio
5. Seleccionar el modo base o el modo rover

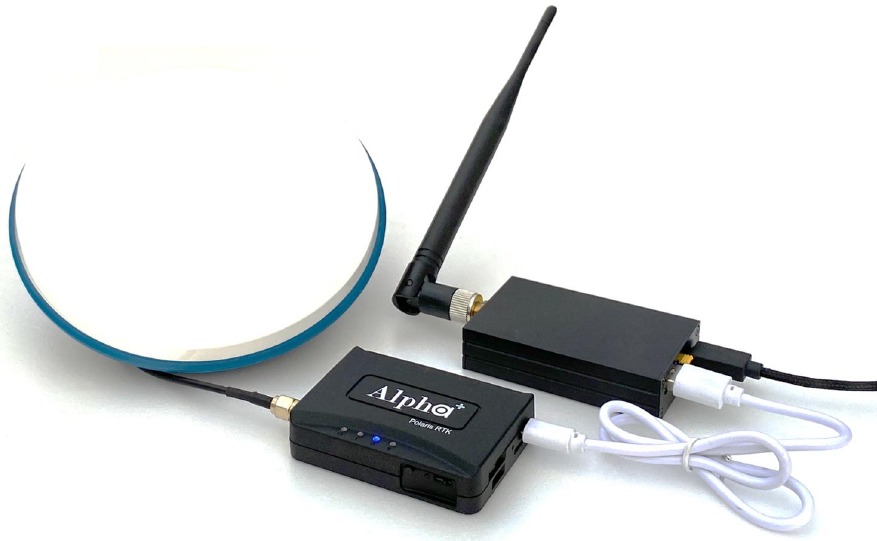

Aplicación base

Conecte la radio LoRa a una fuente de alimentación de 5 V; estará lista para transmitir.

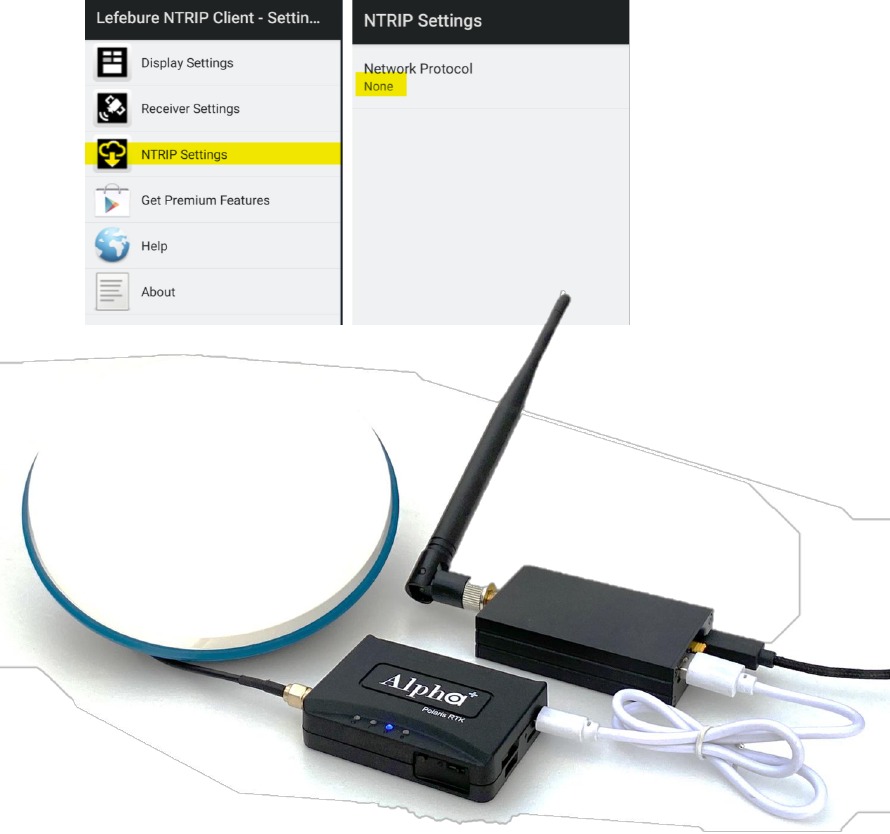

Aplicación rover

Conecte la radio LoRa a una fuente de alimentación de 5 V; estará lista para recibir.
Por lo general, el rover funciona con aplicaciones de terceros a través de Bluetooth y utiliza la función "Mock Locations" (ubicaciones simuladas) en Android. Consulte el apartado 6-4-2, elemento n.º 6 ~ n.º 16, de la Guía del usuario de Alpha+, en las páginas 30 ~35.
Atención: #paso 10.
Establezca [None] (ninguno) en "Network Protocol" (protocolo de red) en NTRIP Settings (ajustes NTRIP).
En este caso, hemos realizado la transmisión RTCM a través de la radio LoRa.

Configuración de radio

(Avanzado, no es necesario ni se debe hacer esto la primera vez que se usa)
El par de radio base y radio rover que se envía está listo para usarse, no requiere ninguna configuración de radio.
Esta información de configuración de radio Advanced (avanzada) se proporciona solo para situaciones en las que otro usuario tiene un par de radios que funcionan cerca y causan interferencias, y es necesario cambiar a un canal de radio diferente (ID de red) del predeterminado.

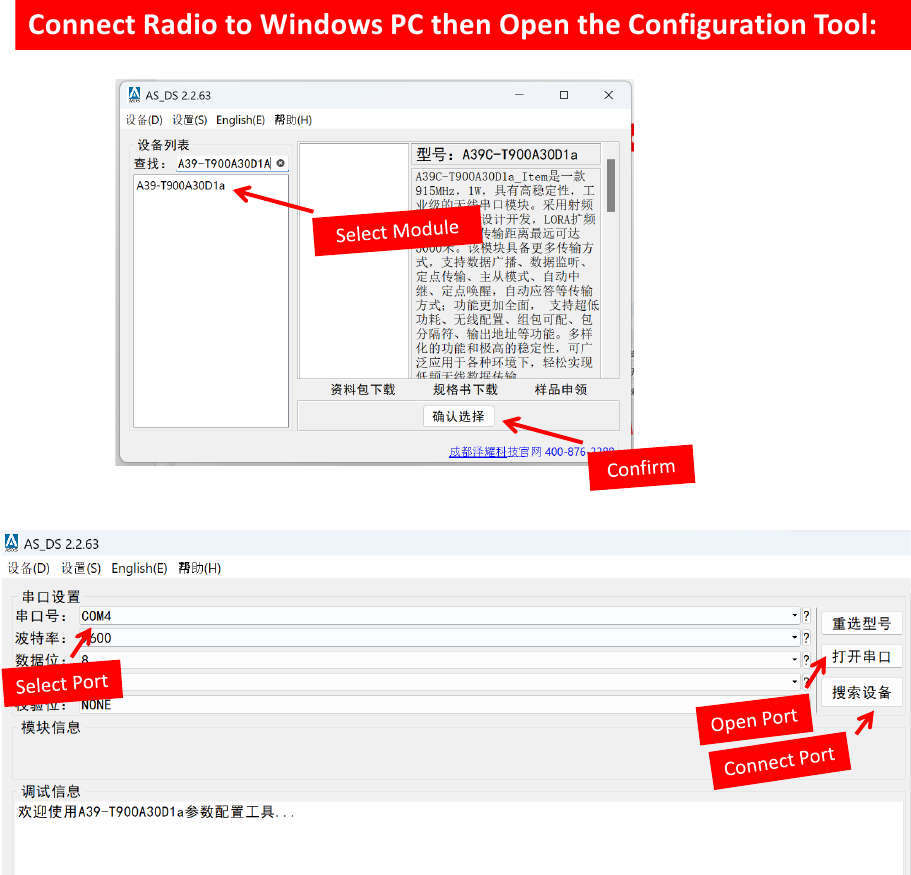

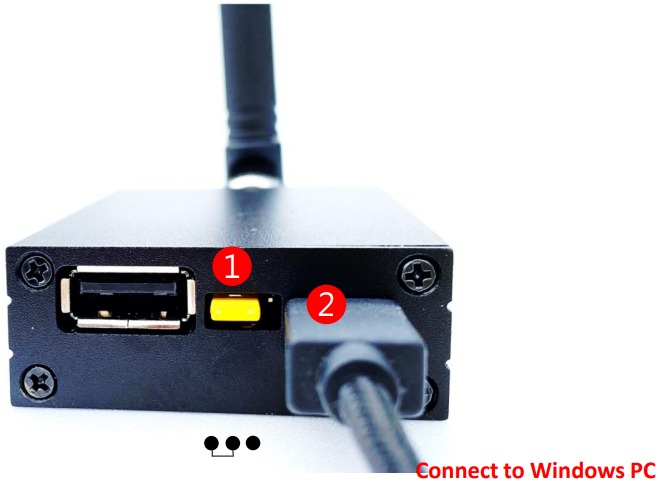

1. Puente al modo de configuración de radio (conectar los 2 pines de la izquierda)
2. Conectar a un PC con Windows

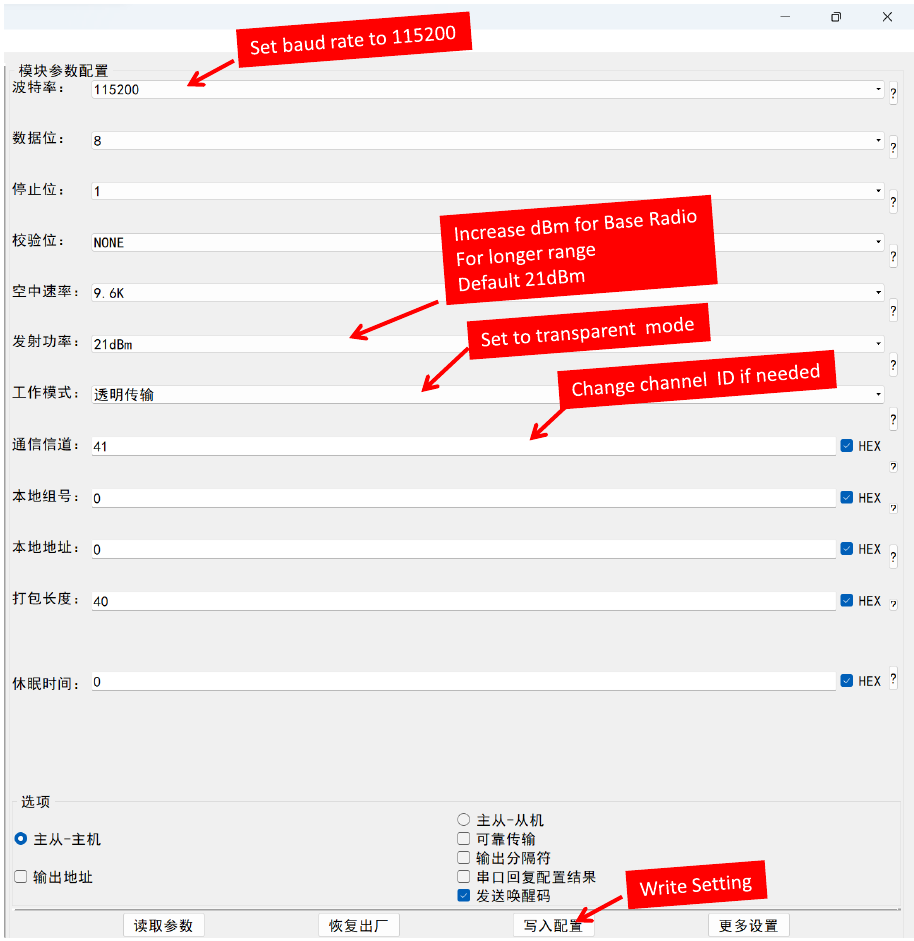

3. Ir a Radio Configuration Tool (herramienta de configuración de radio) (véase a continuación)
   Download Link: (enlace de descarga)
   http://www.ashining.com.cn/relatedsoftware/soft_asds.zip

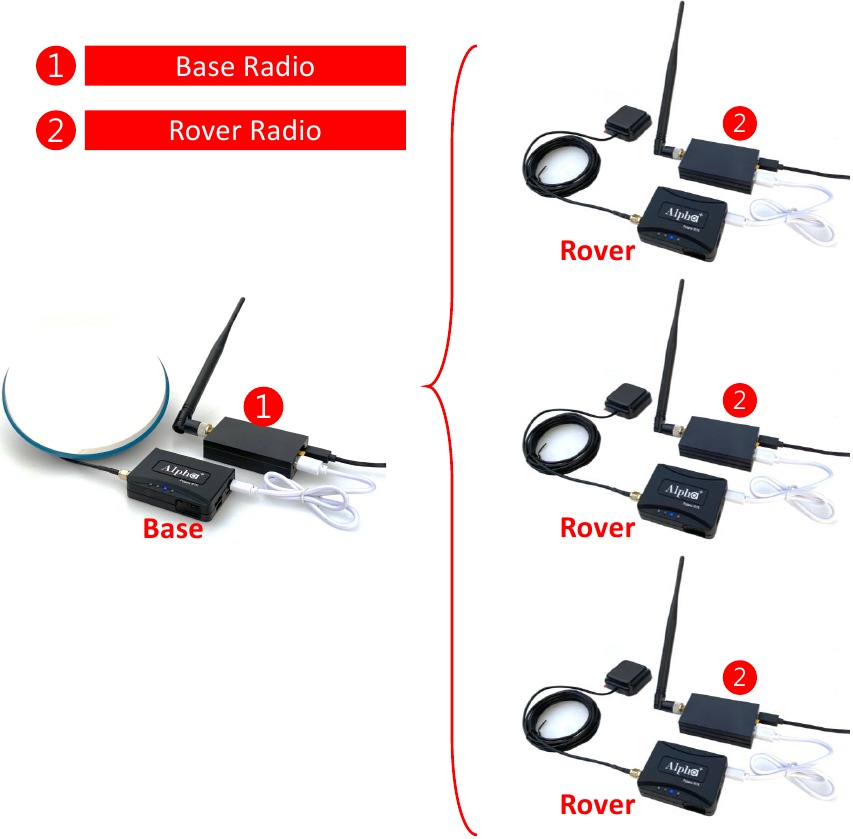

Aplicación con varios rovers

En este caso, Only (solo) necesita One Base (una base) para transmitir datos RTCM, enviando datos RTCM a One (un) o More (más) rovers.

1. Configure todas las radios LoRa con el same channel ID (mismo ID de canal)
2. Configurar la base
3. Configurar el rover

Usage Notice (aviso de uso)

• When detaching USB cable from the radio, please pull the USB cable connector horizontally, avoid bending/tilting upward at the same time. (Cuando desconecte el cable USB de la radio, tire del conector del cable USB horizontalmente y evite doblarlo o inclinarlo hacia arriba al mismo tiempo).

Referencias

• http://www.ashining.com.cn/relatedsoftware/soft_asds.zip
