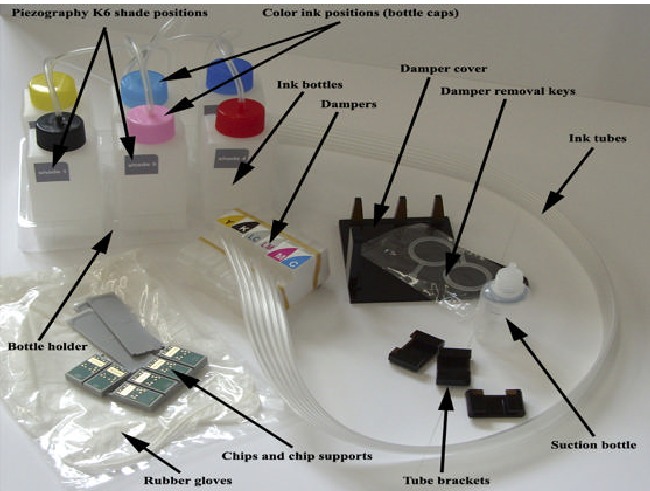

¿Qué hay en la caja?

Instrucciones de configuración

1. Confirme que todas las boquillas imprimen perfectamente con tinta Epson, luego retire los cartuchos de la impresora. Si no todas las boquillas imprimen completa o correctamente con tinta Epson, será necesario limpiar el cabezal de impresión para que funcione correctamente antes de instalar tinta de terceros. Póngase en contacto con el departamento de soporte de Inkjetmall si tiene problemas para imprimir una prueba de inyectores completa, podemos ayudarle con los procedimientos de limpieza.

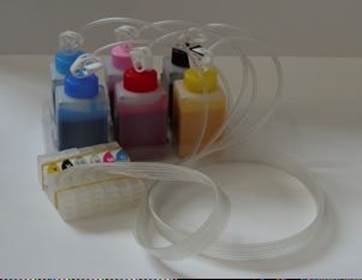

2. Llene las botellas con tinta. Mantenga el nivel de tinta entre ½" desde la parte superior y 1" desde la parte inferior de la botella para evitar problemas de flujo de tinta. Asegúrese de poner el color correcto o el tono de tinta Piezography en la botella correcta al llenar y rellenar. Las tapas de las botellas indican la posición del color y las etiquetas de las botellas indican el tono de tinta Piezography.

3. Presione el botón de tinta en la impresora para mover el cabezal a la posición de cambio de tinta, luego DESENCHUFE la impresora de la corriente.

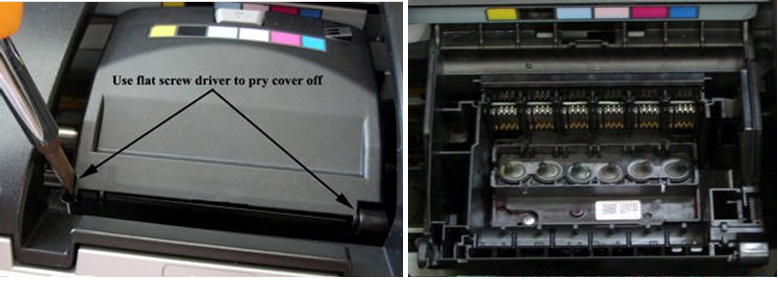

4. Retire la tapa del carro y los cartuchos de la impresora. Debe romper una de las lengüetas laterales para quitar la tapa.

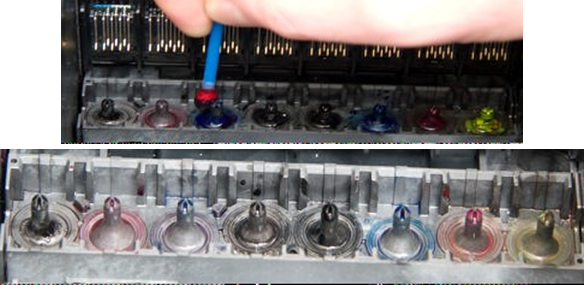

5. Usuarios de tinta Piezography: Limpie la tinta de color de los puntos en el cabezal de impresión. Con bastoncillos de algodón y PiezoFlush o agua destilada tibia, limpie cada punto cuidadosamente con un movimiento circular con un bastoncillo de algodón ligeramente húmedo y luego absorba cualquier líquido con bastoncillos de algodón secos. Esto es para evitar manchas de color en sus amortiguadores CIS e impresiones en blanco y negro.
   Nota: las fotos a continuación no son específicas del modelo 1400, pero este procedimiento de limpieza es el mismo para todos los modelos de impresoras de escritorio.

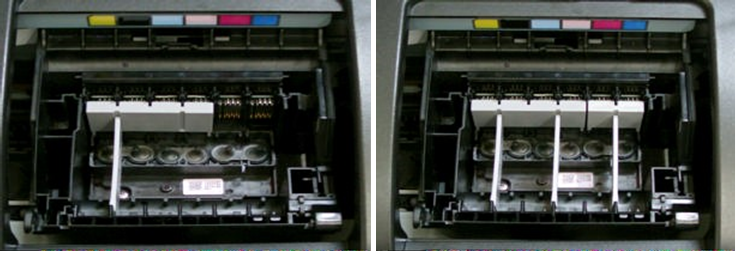

6. Instale los chips en el carro del cartucho con soportes (que se muestran a continuación). Asegúrese de empujar los chips y los soportes hacia abajo por completo para una conexión firme con los sensores.

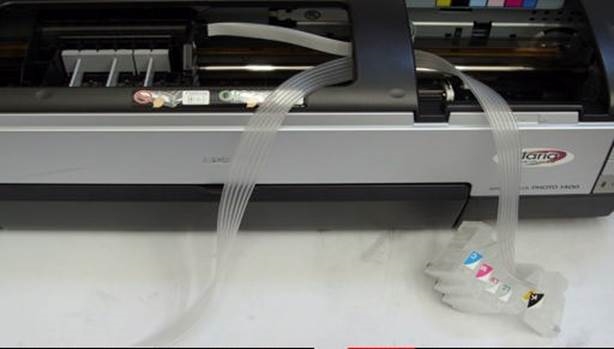

7. Mueva el carro del cartucho hacia la izquierda, luego deslice los amortiguadores y los tubos debajo de la barra (que se muestra a continuación)

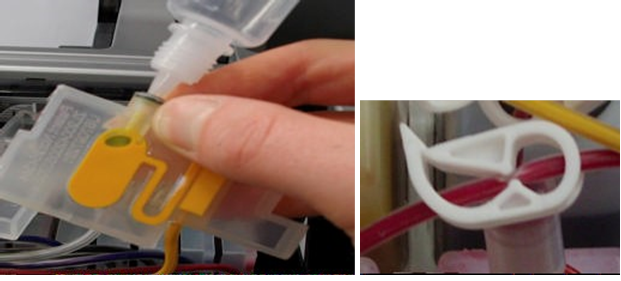

8. Tire de la tinta de las botellas para llenar los tubos. Para hacer esto, apriete la botella de succión e inserte la punta de la botella en el orificio inferior de un amortiguador. Presione la punta de la botella firmemente en el orificio del amortiguador para obtener un buen sello, luego suelte la botella para que tire de la tinta de la botella a través del tubo y hacia el amortiguador.

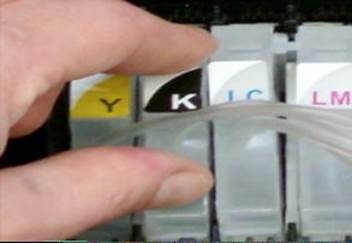

9. Cierre la abrazadera del tubo de tinta. Para un mejor flujo, llene el canal del amortiguador y la cámara ovalada con tinta tanto como sea posible, pero no es necesario extraer tinta en la botella de succión. Una vez que la tinta llena el amortiguador, sujete la línea de tinta (se muestra a continuación).

10. Empuje el amortiguador en el cabezal de impresión. Asegúrese de instalar los amortiguadores en las posiciones correctas en la impresora y empújelos hasta el fondo para un sellado hermético. Una vez que las líneas de tinta están llenas y todos los amortiguadores están instalados en la impresora, suelte las abrazaderas para abrir el flujo de tinta. Asegúrese de que las líneas de tinta vuelvan a tener una forma redonda después de abrir la abrazadera. Si queda un pellizco en la línea después de abrir la abrazadera, pellizque el tubo en la dirección opuesta con el dedo y el pulgar.

11. Instale la tapa sobre los amortiguadores en el cabezal de impresión como se muestra a continuación. Coloque cinta adhesiva sobre la tapa del amortiguador como se muestra para evitar que los tubos se doblen hacia adelante como naturalmente quieren hacerlo.

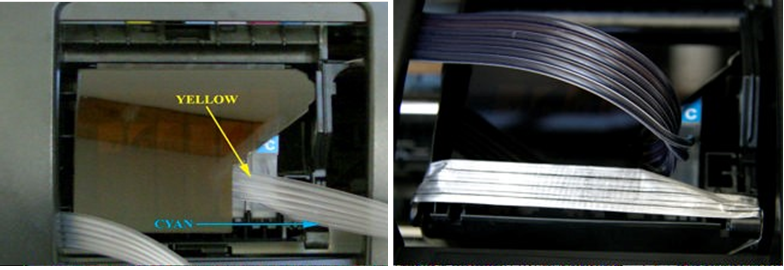

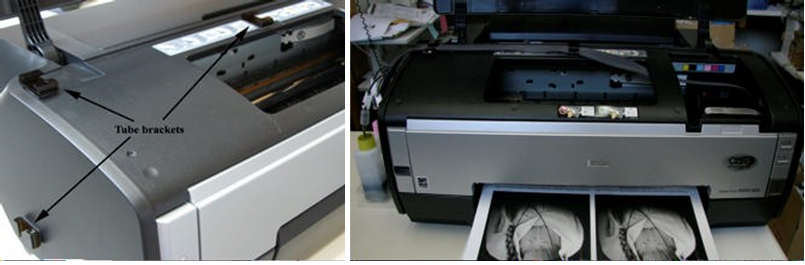

12. Instale los soportes de los tubos en la impresora (que se muestran a continuación) Coloque los tubos planos desde los amortiguadores hasta las botellas de tinta, usando soportes para mantenerlos en su lugar. Para una colocación adecuada de los tubos, el tubo amarillo debe estar en la parte superior y el cian en la parte inferior (vea las fotos de arriba). Deje solo la holgura suficiente en los tubos de tinta para que el cabezal de impresión pueda moverse hacia el lado derecho de la impresora sin holgura ni tensión en los tubos; tener demasiada o poca holgura en los tubos hará que los tubos no se muevan ni se doblen correctamente.

13. Realice 2-3 ciclos de limpieza para purgar la tinta Epson y llenar la impresora con tinta ConeColor, o 4-5 ciclos de limpieza al cambiar de Epson a tinta Piezography para eliminar las manchas de color en sus impresiones en blanco y negro. Imprima una prueba de inyectores antes de imprimir imágenes para asegurarse de que todas las boquillas estén imprimiendo completamente y el color sea correcto.

OPERE LA IMPRESORA CON LA TAPA ABIERTA PARA DAR A LAS LÍNEAS DE TINTA ESPACIO PARA DOBLARSE, CIERRE LA TAPA CUANDO LA IMPRESORA NO ESTÉ EN USO.

INFORMACIÓN ÚTIL

• La tinta pigmentada puede ser difícil de mantener en solución y se asienta si no se agita regularmente. Para mantener la tinta imprimiendo a densidad completa, agite suavemente las botellas de tinta cada 1 o 2 semanas para mantener el pigmento en solución. Si la impresora no se utiliza durante dos semanas o más, agite suavemente todas las botellas de tinta y luego realice 2 o 3 ciclos de limpieza. Esto purgará la tinta asentada de los tubos CIS y se llenará con tinta de las botellas agitadas.
• Restablezca los cartuchos cuando se lean vacíos: Cuando los cartuchos se leen vacíos y la impresora le indica que reemplace un cartucho (luz roja fija de cambio de tinta), simplemente presione el botón de cambio de tinta, que moverá el cabezal para indicar qué cartucho(s) reemplazar. Presione el botón de cambio de tinta una segunda vez para mover el cabezal a la posición de cambio de tinta, luego una tercera vez para finalizar el procedimiento de cambio de tinta. El(los) chip(s) del cartucho ahora se leerán llenos de tinta.
• Utilice la impresora de forma regular para obtener la mejor función. Para mantener la tinta en movimiento a través de las líneas de tinta y el cabezal húmedo, imprima una imagen pequeña o realice un ciclo de limpieza cada semana si la impresora no se utiliza con regularidad. No se recomienda dejar la tinta pigmentada instalada en una impresora que no se utilizará durante varios meses a la vez; póngase en contacto con nuestro departamento de soporte si necesita dejar su impresora sin usar durante un mes o más.
• Después de imprimir con algunas botellas de tinta, los filtros de tinta en línea pueden recolectar partículas de tinta y restringir el flujo de tinta. Estos filtros se pueden reemplazar fácilmente y la línea se puede volver a cebar con tinta. Póngase en contacto con el departamento de soporte de Inkjetmall si su flujo de tinta parece restringido.
• Supervise y mantenga los niveles de humedad entre 40 y 50 % en el área de impresión. Tanto la humedad baja como la alta pueden causar problemas con la impresora, la tinta y el papel.
• Al rellenar las botellas de tinta CIS: pellizque el tubo de tinta cerrado por encima de la botella (se muestra a continuación) antes de desenroscar las tapas de las botellas para mantener la línea llena de tinta. Una vez que la botella esté llena de tinta (asegúrese de llenar las botellas con el color correcto o el tono de tinta Piezography), atornille la tapa firmemente y luego suelte el tubo de tinta. Asegúrese de que las líneas de tinta vuelvan a tener una forma redonda después de abrir la abrazadera, si queda un pellizco en la línea después de abrir la abrazadera, pellizque el tubo en la dirección opuesta con el dedo y el pulgar.

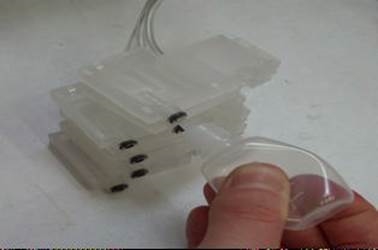

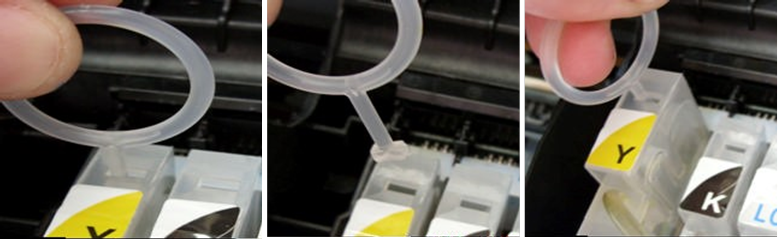

Para quitar los amortiguadores del cabezal de impresión, utilice la llave de extracción de amortiguadores como se muestra a continuación:

Cuando utilice tinta Piezography K6: siga la tabla a continuación para instalar los seis tonos diferentes de Piezography en la posición correcta en su CIS e impresora. Nota: el tono 1 es el más oscuro y el tono 6 es el más claro.
