Manual de Getac F110

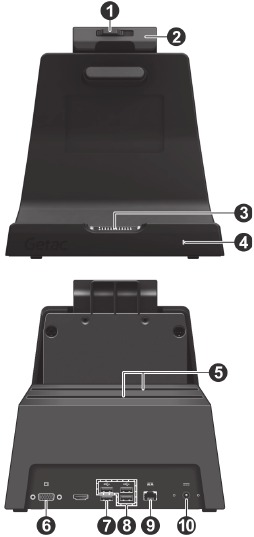

Identificación de componentes

N.º	Componente
	Pestillo de liberación
	Abrazadera de sujeción
	Conector de acoplamiento
	LED de entrada de CC
	Ranura del paquete de baterías
	Puerto VGA
	Puerto USB 3.0
	Puerto USB 2.0
	Puerto RJ45
	Conector de alimentación

Instalación

1. Empuje el pestillo de liberación hacia la derecha. La abrazadera de sujeción se deslizará hacia arriba lentamente.

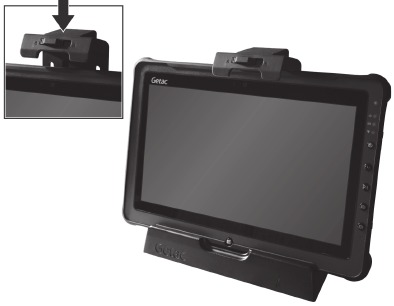

2. Coloque el F110 en la base. Presione la abrazadera de sujeción hasta que encaje en su lugar.

3. Conecte el adaptador de CA como se muestra a continuación.
   El LED de entrada de CC se ilumina, lo que indica que la alimentación está conectada.

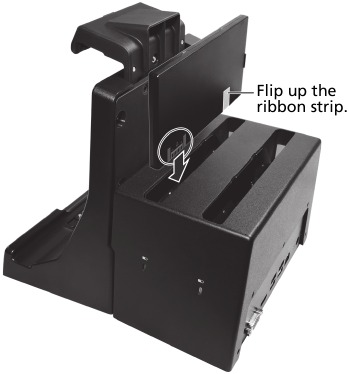

Carga de paquetes de baterías

Alinee el conector del paquete de baterías con el conector de la bahía de baterías e inserte el paquete de baterías en la bahía.

Al insertar el paquete de baterías, mantenga la tira de cinta en una posición volteada hacia arriba. Si se deja desatendida, una tira apretada dentro de la ranura de la batería puede provocar un contacto deficiente del conector de la batería.

Cuando se inserta un paquete de baterías y la base de oficina está conectada a la alimentación, el indicador de carga en el lateral de la base de oficina muestra el estado de carga del paquete de baterías.

• se ilumina en color ámbar cuando la batería se está cargando.
• se ilumina en verde cuando se completa la carga de la batería.
• parpadea en color ámbar cuando la carga de la batería se encuentra en un estado anormal.

Todos los paquetes de baterías, incluido el que está en el cargador y los que están dentro del F110 (cuando está acoplado), se cargarán en paralelo.

Al insertar o quitar el paquete de baterías, asegúrese de hacerlo de manera recta hacia arriba o hacia abajo. Nunca inserte ni retire el paquete de baterías de forma inclinada, ya que esto puede dañar las clavijas del conector.

Instrucciones de seguridad

• Utilice únicamente el modelo de paquete de baterías Getac BP3S1P2160-S / BP3S2P2160-S en el cargador.
• No inserte ningún objeto extraño en ningún puerto de E/S.
• No toque los conectores de la base de oficina.
• No intente realizar conexiones si hay algún objeto entre el ordenador y la base de oficina. Si lo hace, podría dañar el ordenador y la base de oficina.
• No intente mover la base de oficina cuando esté conectada al ordenador.
• Si el ordenador funciona mal mientras la base de oficina está conectada, apague el ordenador y desconecte la base de oficina. Conecte el adaptador de CA al ordenador y compruebe si el ordenador funciona normalmente. Si el ordenador funciona normalmente, es posible que la base de oficina esté funcionando mal.
•
  No coloque objetos metálicos ni recipientes con líquido encima de la base de oficina. Si objetos metálicos (como clips y monedas) o cualquier derrame de líquido entra en la base de oficina, puede provocar un incendio o una descarga eléctrica. Desenchufe inmediatamente el cable de alimentación y retire el ordenador de la base de oficina.
• Desenchufe el cable de alimentación y retire el ordenador de la base de oficina si ocurre alguna de las siguientes situaciones:
  • la base de oficina está dañada
  • se emite humo
  • se emite un olor inusual
  • la base de oficina está inusualmente caliente

Continuar utilizando la base de oficina mientras exista alguna de las condiciones anteriores puede provocar un incendio o una descarga eléctrica.

• Si se proporciona un enchufe de conexión a tierra/toma de tierra en el cable de alimentación de CA, conecte siempre el cable a una toma de corriente con conexión a tierra/toma de tierra. No desactive la clavija de conexión a tierra/toma de tierra del enchufe/cable.
• No coloque el producto sobre una superficie inestable.
• Evite exponer el producto al agua o podría producirse una descarga eléctrica.
• El cargador dejará de cargar cuando el voltaje de entrada de la línea de alimentación de CA sea inestable.
• Desconecte el cable de alimentación del cargador cuando no esté en uso. Cuando el cargador está conectado a la alimentación de CA, todavía está en modo de espera, incluso si la batería está completamente cargada.

Fabricante
Getac Technology Corporation
5F., Building A, No. 209, Sec.1, Nangang Road
Nangang Dist., Taipei City 11568
Taiwan

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Getac F110
