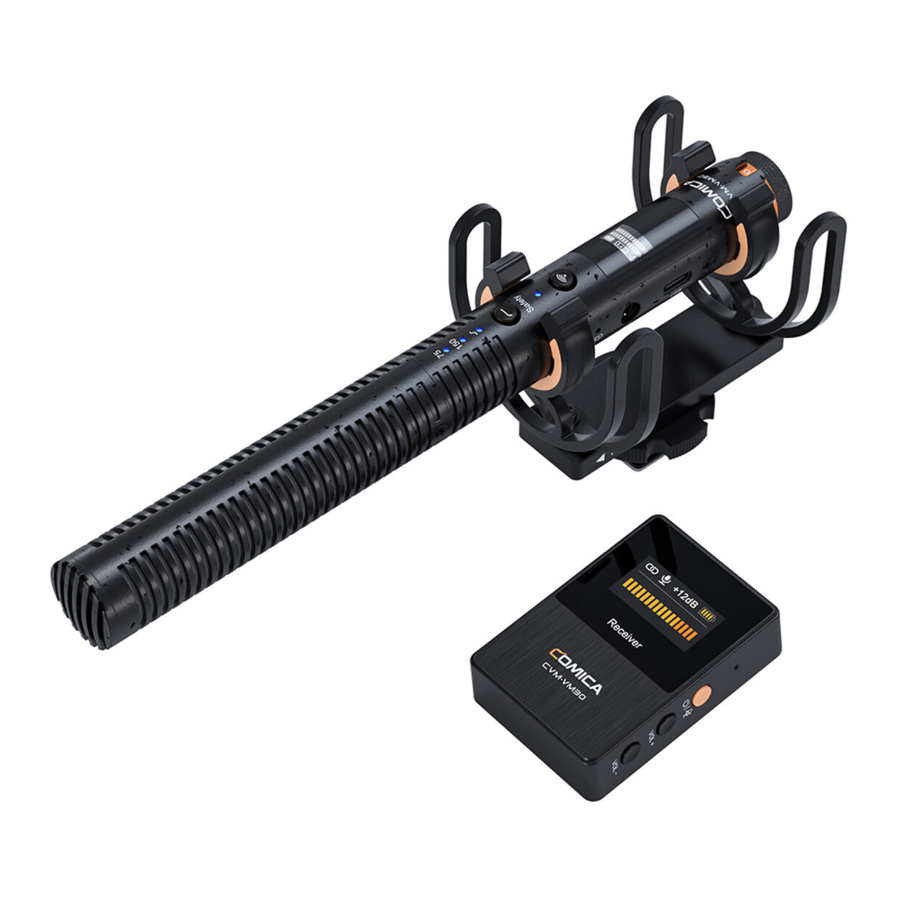

Manual de COMICA VM30

Características principales

• Micrófono de cañón innovador con módulo inalámbrico integrado
• Admite modos duales con cable/inalámbrico para el cambio con un solo botón: grabación supercardioide de 48 kHz/24 bits, calidad de sonido de nivel de transmisión
• Salida digital/analógica, universal para cámara, smartphone y ordenador
• Conmutador de alimentación y salida de 3,5 mm con detección automática inteligente
• Dos modos de filtro de corte bajo de 75/150 Hz, refuerzo de alta frecuencia
• Admite control de ganancia, modo de seguridad, monitor en tiempo real y silenciamiento
• Pantalla OLED para monitorización y operación visual
• Batería de litio recargable integrada, admite la carga durante el uso
• Duración de la batería de hasta 38 h en modo con cable y hasta 14 h en modo inalámbrico
• Baja latencia <20 ms, rango de trabajo inalámbrico de hasta 100 m (área abierta)
• Material totalmente metálico, superblindaje, estable y duradero

Aviso

• Cuando necesite usarse durante mucho tiempo, puede conectarse a la alimentación externa para realizar la carga mientras se usa. La alimentación de CA/CC no es compatible para evitar problemas de ruido.
• No bloquee la posición de la antena para evitar que se genere una señal deficiente.
• En el modo inalámbrico, para un mejor efecto de grabación, ajuste primero la ganancia del micrófono de cañón. Después de que el micrófono de cañón se ajuste al nivel de ganancia máximo, ajuste la ganancia del receptor en consecuencia.
• Este producto pertenece a instrumentos de alta precisión, evite caídas, colisiones o golpes.
• No utilice este equipo cerca de fuentes de calor o fuentes de interferencia, como radiadores, hornos, refrigeradores o aires acondicionados.
• Si la distancia de captación es corta o cuando se usa en exteriores, coloque el paravientos para evitar ráfagas de sonido o reducir el ruido del viento. No utilice el equipo bajo la lluvia o en un ambiente húmedo para evitar el peligro de cortocircuito.

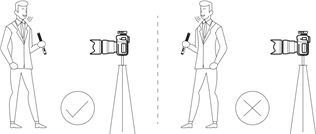

Manténgase cara a cara cuando lo use, y no dé la espalda al receptor, de lo contrario, es fácil generar puntos de interrupción

No bloquee la posición de la antena para evitar que se genere una señal deficiente

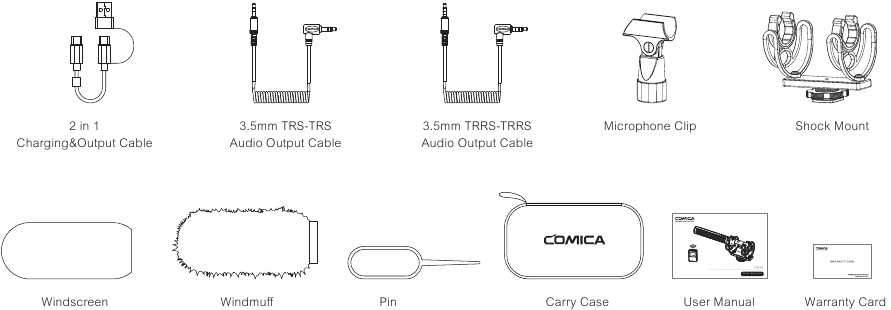

Lista de embalaje

Partes principales

Accesorios:

Componentes e instrucciones

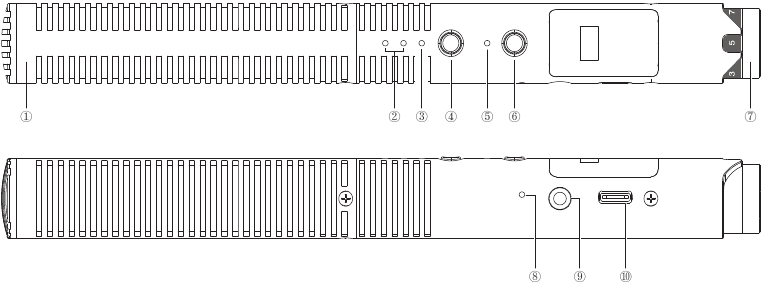

Micrófono de cañón (transmisor)

1. Cápsula de micrófono
2. Indicador de corte bajo: el indicador correspondiente se ilumina en azul cuando está encendido
3. Indicador de refuerzo de alta frecuencia: luz azul encendida cuando está encendido
4. Botón de cambio de modo: pulsación corta para cambiar entre las funciones de corte bajo de 75/150 Hz y refuerzo de alta frecuencia; pulsación larga para activar el modo de seguridad (el modo de seguridad solo está disponible en el modo con cable)
5. Indicador de funcionamiento: luz verde encendida en el modo con cable; en el modo inalámbrico, la luz azul parpadea durante el emparejamiento y la luz azul se enciende cuando está emparejado
6. Botón RF: en el modo inalámbrico, pulsación larga para encender/apagar el micrófono; en el modo con cable, pulsación larga para encender/apagar el modo inalámbrico
7. Perilla de control de ganancia: gire para ajustar la ganancia del micrófono
8. Orificio de emparejamiento: cuando la conexión inalámbrica es anormal, use el pin para presionar brevemente el orificio de emparejamiento para volver a emparejar
9. Puerto de salida de 3,5 mm: para identificar automáticamente el conector TRS/TRRS y emitir audio analógico a través del cable de audio TRS-TRS/TRRS-TRRS de 3,5 mm
10. Puerto de salida/carga USB-C: enchufe el cable de carga y salida 2 en 1 para cargar o emitir audio digital

Instrucciones de visualización en pantalla

Receptor

1. Puerto de monitorización de 3,5 mm: conecte auriculares TRS/TRRS de 3,5 mm para la monitorización
2. Puerto de salida de 3,5 mm: para identificar automáticamente el conector TRS/TRRS y emitir audio analógico a través del cable de audio TRS-TRS/TRRS-TRRS de 3,5 mm
3. Puerto de salida/carga USB-C: para cargar o emitir audio digital con el cable de carga y salida 2 en 1
4. Orificio de reinicio: si hay un fenómeno anormal, como que el dispositivo se bloquea o no se puede encender, inserte el pin de reinicio en el orificio de reinicio para reiniciarlo
5. Botón de encendido/silencio: pulsación larga para encender/apagar; pulsación corta para activar/desactivar la función de silencio
6. Botones de control de ganancia/giro de pantalla/emparejamiento: pulsación corta para ajustar la ganancia; pulsación larga para voltear la pantalla; pulsación larga en los dos botones en sincronía para entrar en el estado de emparejamiento
7. Clip para cinturón

Instrucciones de visualización en pantalla

Instalación y uso

Modo con cable

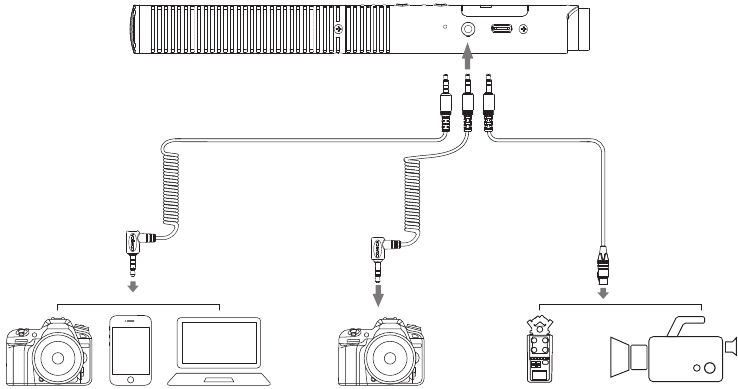

Salida analógica de 3,5 mm

Conecte el micrófono de cañón a la cámara/smartphone/ordenador a través del cable de audio de 3,5 mm, o conéctelo a la videocámara/grabadora a través del cable de audio TRS-XLR de 3,5 mm

1. Cable de audio TRRS-TRRS para cámaras/smartphones/ordenadores, cable de audio TRS-TRS para algunas cámaras no compatibles con el cable de audio TRRS-TRRS, cable de audio TRS-XLR para grabadoras/videocámaras. Compre un cable de audio TRS-XLR con un chip.
2. El VM30 no puede encenderse/apagarse automáticamente cuando se usa en dispositivos con una interfaz XLR. Los usuarios deben mantener presionado el botón RF para encender/apagar el micrófono manualmente.

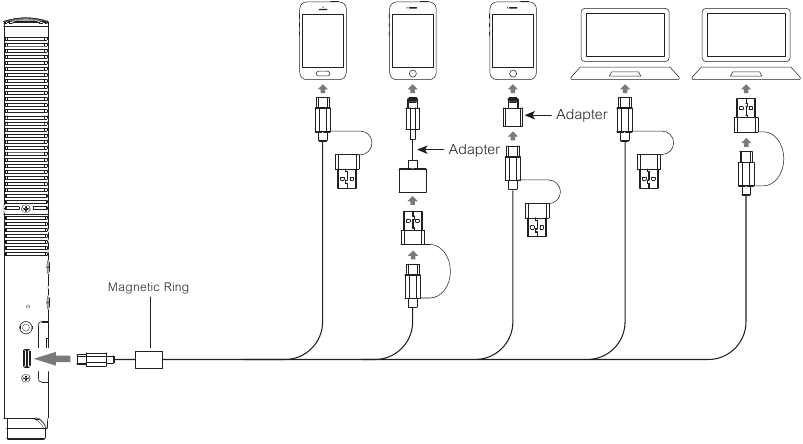

Salida digital USB

Conecte el micrófono de cañón al smartphone o al ordenador a través del cable de carga y salida 2 en 1 y el cable adaptador de audio OTG relacionado.

1. Se recomienda insertar el extremo USB con el anillo magnético en el micrófono y conectar el otro extremo al smartphone/ordenador.
2. Cuando use dispositivos de interfaz Lightning, compre un adaptador/cable USB-Lightning que admita la función OTG.

Modo inalámbrico

Conexión

Emparejado (el micrófono de cañón y el receptor están emparejados de forma predeterminada en la fábrica)

1. Mantenga presionado el botón RF del micrófono de cañón para encenderlo y entrar en el modo inalámbrico;
2. Encienda el receptor manteniendo presionado el botón de encendido, y luego mantenga presionados los dos botones de emparejamiento en sincronía para entrar en el estado de emparejamiento.


Desemparejado (se requiere volver a emparejar cuando falla la conexión. Siga el método a continuación)

1. Mantenga el micrófono de cañón y el receptor dentro de un rango de 1 m.

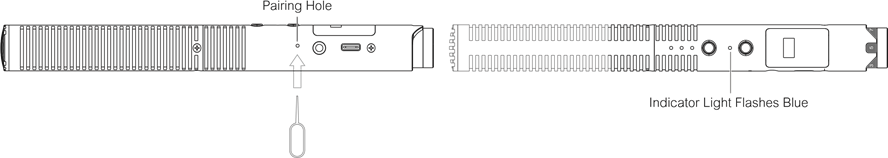

2. Presione brevemente el orificio de emparejamiento del micrófono de cañón con el pin equipado, lo que hace que entre en el estado de emparejamiento inalámbrico. Antes del emparejamiento, la luz indicadora parpadea en azul

3. Durante el emparejamiento, el icono inalámbrico en la pantalla se convierte en un icono emparejado; cuando está emparejado, la luz indicadora permanece azul.


Uso

Micrófono de cañón (transmisor)
Usar con soportes de brazo, pértigas y trípodes

Receptor

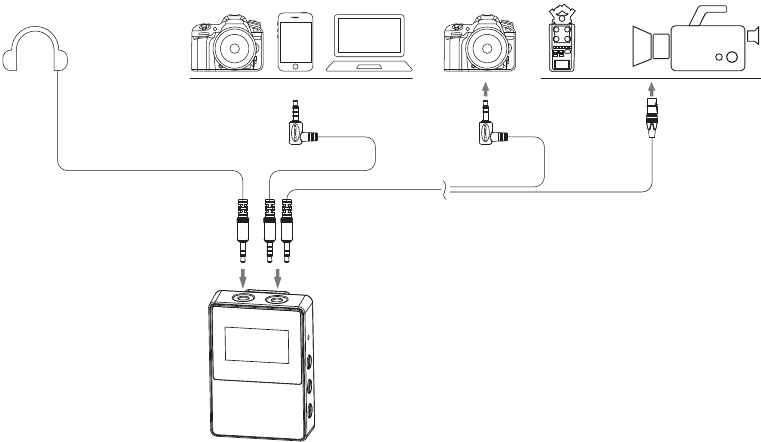

Salida analógica de 3,5 mm
Conecte el receptor a la cámara/smartphone/ordenador a través del cable de audio de 3,5 mm, o conéctelo a la videocámara/grabadora a través del cable de audio TRS-XLR de 3,5 mm; monitorización según las necesidades individuales

Cable de audio TRRS-TRRS para cámaras/smartphones/ordenadores, cable de audio TRS-TRS para algunas cámaras que no son compatibles con el cable de audio TRRS-TRRS, cable de audio TRS-XLR para grabadoras/videocámaras. Compre un cable de audio TRS-XLR con un chip.

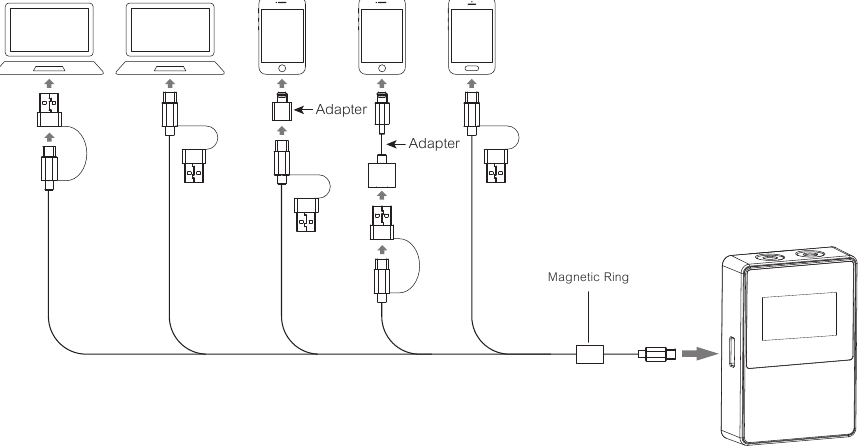

Salida digital USB
Conecte el receptor al smartphone/ordenador a través del cable de carga y salida 2 en 1 y el cable adaptador de audio OTG relacionado.

1. Se recomienda insertar el extremo USB con el anillo magnético en el receptor y conectar el otro extremo al smartphone/ordenador.
2. Cuando use dispositivos de interfaz Lightning, compre un adaptador/cable USB-Lightning que admita la función OTG.

Especificaciones

Sitio web: comica-audio.com
Facebook: Comica Audio Tech Global
Instagram: Comica Audio
YouTube: Comica Audio

Correo electrónico: support@comica-audio.com

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de COMICA VM30
