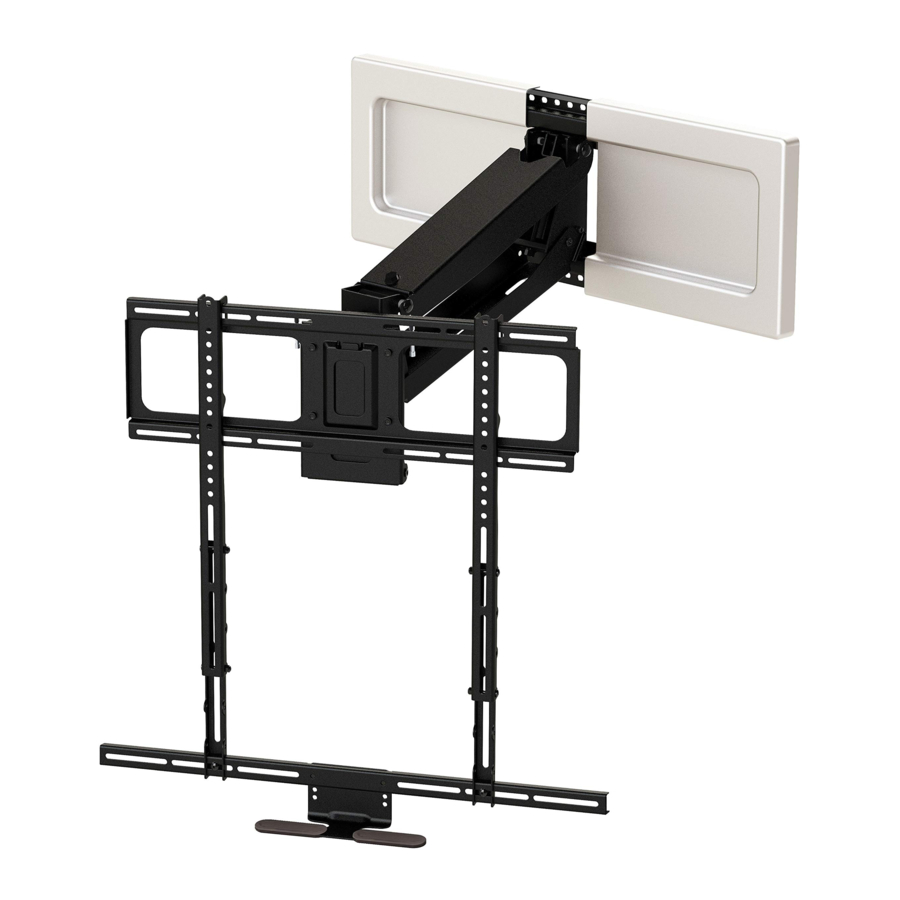

Manual del MantelMount MM540

ANTES DE LA INSTALACIÓN

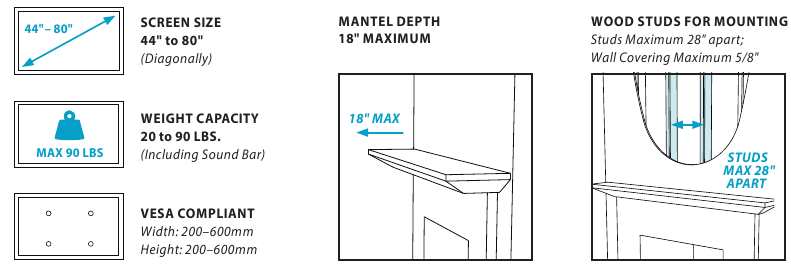

1. Verifique que el televisor y el espacio de montaje cumplan estos criterios:


2. Verifique que el MantelMount quepa en el espacio de la pared.

   1. Utilice el diagrama de referencia (a la derecha) y el gráfico (a continuación) para anotar las siguientes medidas (en pulgadas):
      Altura del espacio de la pared: (Distancia desde la repisa hasta el techo/moldura de la corona).
      Altura del televisor: (Incluya la altura de la barra de sonido si la coloca debajo del televisor).
      Profundidad de la repisa: (Distancia que la repisa se extiende desde la pared).

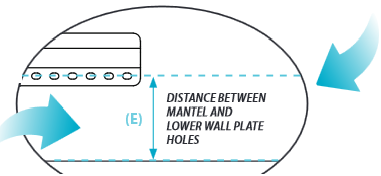

      Espacio vertical requerido: (Cálculo del gráfico a continuación).

2. Si el espacio vertical requerido es menor o igual a la altura del espacio de la pared, entonces MantelMount encajará en el espacio de la pared.

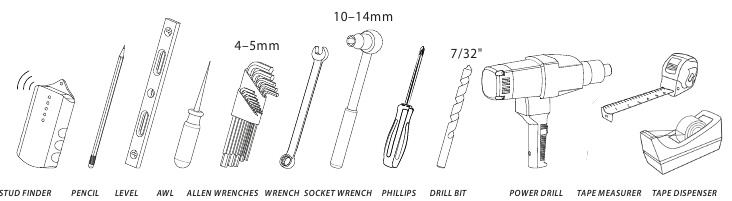

3. Verifique que tiene las herramientas necesarias.

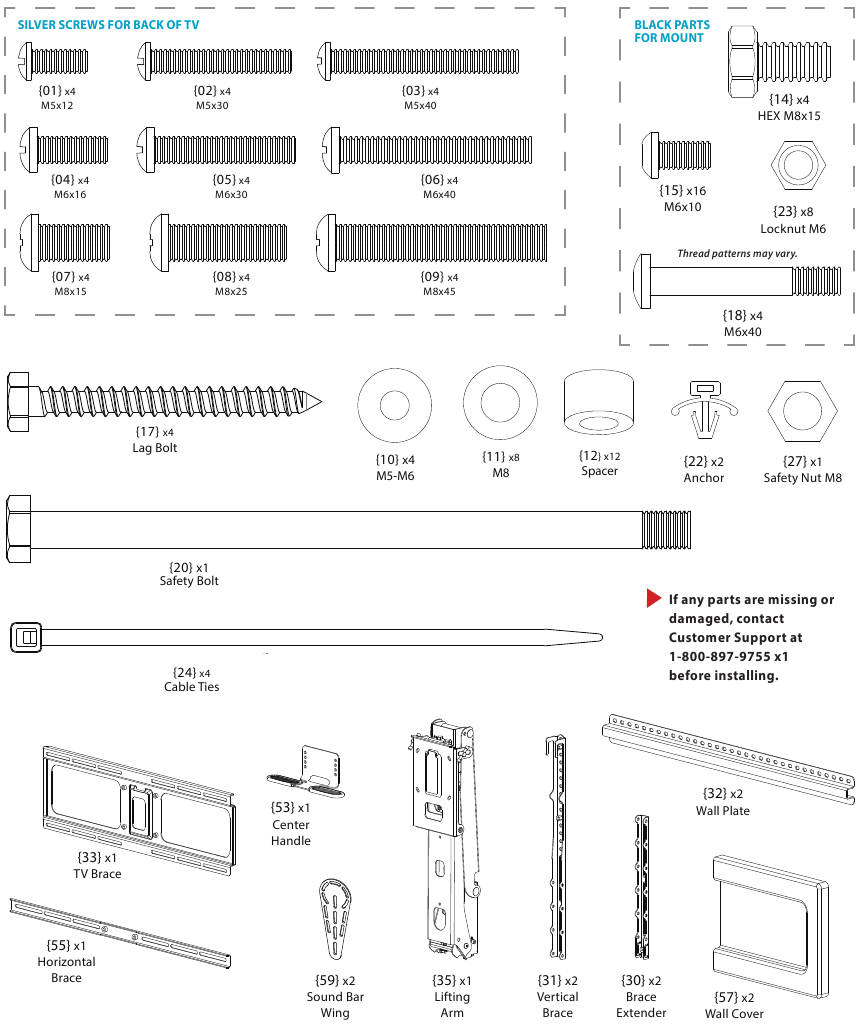

4. Verifique que todas las piezas estén incluidas.


PASOS DE INSTALACIÓN

Mantenga a los niños alejados del área de trabajo durante la instalación.
Este producto contiene piezas pequeñas, manténgalo fuera del alcance de los niños.

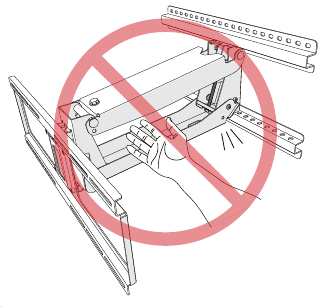

No quite los resortes de gas ni los pernos que sujetan el brazo elevador.

No permita que los niños pequeños tiren o se cuelguen de MantelMount.
Solo las personas lo suficientemente altas como para controlar el producto hasta la posición superior/elevada deben operar MantelMount.

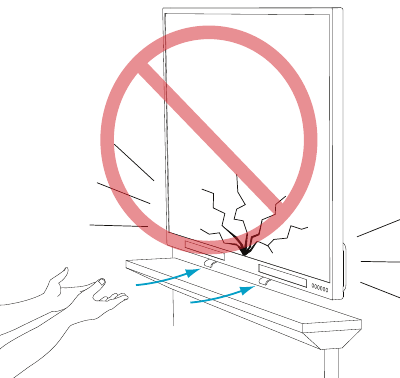

No permita que los niños pequeños empujen MantelMount hacia arriba hasta la posición superior. Esto hará que el soporte golpee contra la pared debido a la fuerza ascendente de los resortes.

Este producto está diseñado para ser instalado por contratistas profesionales o personas familiarizadas con las herramientas y los métodos necesarios para esta instalación.
Si no está seguro de su capacidad para realizar esta instalación, póngase en contacto con un profesional.

No utilice este producto para fines no descritos específicamente en estas instrucciones.
MantelMount no es responsable de los daños o lesiones causados por una instalación incorrecta o un uso indebido.

Símbolos utilizados en este manual

Se necesitan dos personas para algunas partes de esta instalación.

Consejos y vídeos de instalación: http://mantelmount.com/install-tips

¿Preguntas durante la instalación? Póngase en contacto con el servicio de atención al cliente de lunes a viernes, de 7:00 a 16:00 PST 1.800.897. 9755 x1 o support@mantelmount.com

PASO 1: FIJAR LOS SOPORTES AL TELEVISOR

1. Ajuste de prueba de los componentes del soporte en la parte posterior del televisor.
   Coloque el televisor con la pantalla hacia abajo sobre una superficie plana cubierta con una manta. Disponga los componentes para comprobar la configuración del montaje. Si va a instalar una barra de sonido, consulte el PASO 8.

2. Determine si el televisor tiene una parte posterior plana o irregular.
   Una parte posterior irregular requerirá espaciadores {12} y tornillos más largos para rellenar los espacios entre el soporte vertical {31} y el televisor. Los soportes deben estar paralelos a la pantalla del televisor.

3. Seleccione los tornillos y los espaciadores.

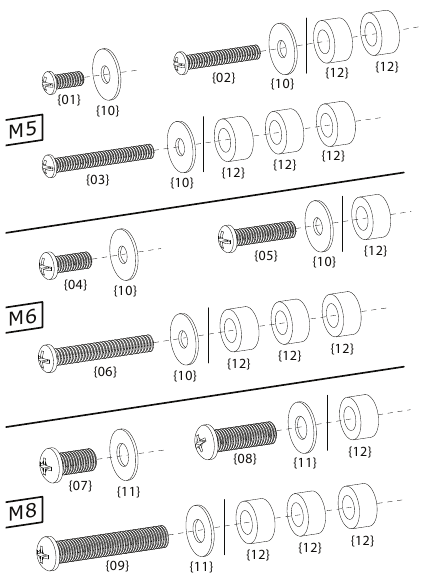

   Si se requieren espaciadores {12}, elija una de estas combinaciones de tornillos que se muestran con el máximo uso de espaciadores.

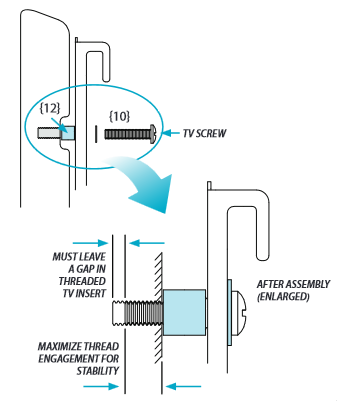

4. Enrosque a mano la combinación de tornillos en el televisor.
   Asegúrese de que haya un enganche de rosca adecuado sin golpear la parte inferior del inserto roscado.


   No utilice tornillos que sean demasiado largos para los insertos roscados del televisor, ya que podría dañar los componentes internos.

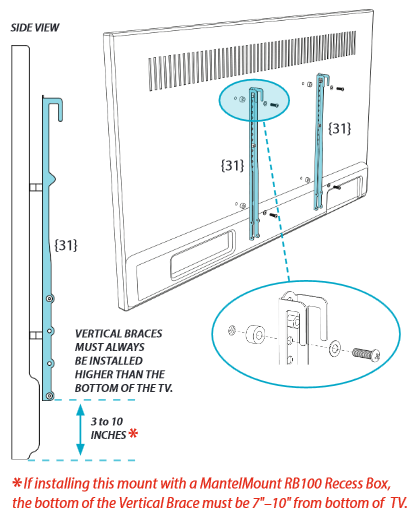

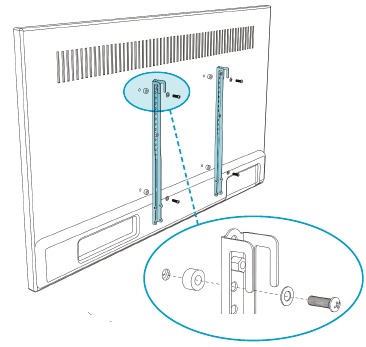

5. Fije los soportes verticales a la parte posterior del televisor.
   Instale los soportes verticales {31} de forma que la parte inferior de los soportes esté entre 3" y 10" desde la parte inferior del televisor, centrando los soportes verticalmente tanto como sea posible.

   Si los orificios VESA inferiores están a menos de 3" de la parte inferior del televisor, vaya al PASO 6; de lo contrario, vaya al PASO 7.
6. OPCIONAL Si los orificios VESA inferiores están a menos de 3" de la parte inferior del televisor:
   Conecte los soportes verticales {31} solo a través de los orificios VESA SUPERIORES, de modo que la parte inferior de los soportes esté entre 3" y 10" desde la * parte inferior del televisor. Si la única opción es fijar los soportes verticales a los orificios VESA SUPERIORES a través de una ranura:
   1. Enrosque a mano el tornillo a través de la ranura;
   2. deslice el soporte vertical hacia arriba hasta que el tornillo llegue a la parte inferior de la ranura; y
   3. apriete el tornillo.

      Debe fijar los extensores de soporte {30} a los soportes verticales como se describe en el PASO 7. Sin embargo, también debe fijar el orificio VESA INFERIOR a través del extensor de soporte como se muestra.

      * Si instala este soporte con una caja de empotrar MantelMount RB100, la parte inferior del soporte vertical debe estar a 7"-10" de la parte inferior del televisor.

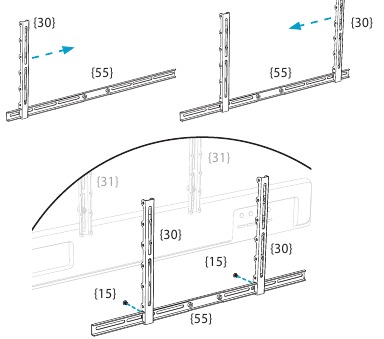

7. Fije el soporte horizontal a los extensores de soporte.
   Deslice un extensor de soporte {30} en el extremo izquierdo del soporte horizontal {55}, luego deslice el otro extensor de soporte en el extremo derecho opuesto.

   Alinee los extensores de soporte con los soportes verticales (que ya están montados en la parte posterior del televisor) mientras coloca el soporte horizontal de manera que se extienda una cantidad igual a cada lado de los extensores de soporte.
   Fije el soporte horizontal a los extensores de soporte con tornillos {15}.

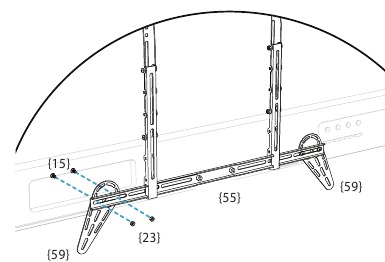

8. OPCIONAL Si va a instalar una barra de sonido, fije las alas de la barra de sonido.
   Utilice tornillos {15} y tuercas {23} para fijar las alas de la barra de sonido {59} al soporte horizontal {55}. Coloque las alas para que se ajusten a los orificios de montaje de la barra de sonido. Instale la barra de sonido. Consulte a continuación la información de instalación de las alas de la barra de sonido.

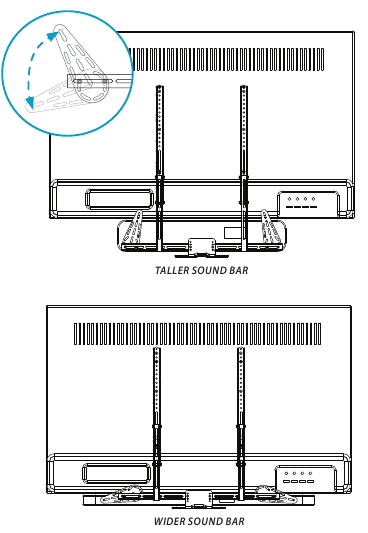

   Organice las alas de la barra de sonido y la barra de sonido para que funcionen con el mango central con sensor de calor.
   Las alas de la barra de sonido se pueden colocar y rotar de modo que el mango central {53} llegue por debajo de la barra de sonido.
   Por ejemplo, si una barra de sonido es alta, los extensores de soporte {30} y el soporte horizontal se pueden fijar más abajo en los soportes verticales hacia la parte inferior de la barra de sonido, mientras que las alas apuntan hacia arriba para alinearse con los orificios de instalación de la barra de sonido.

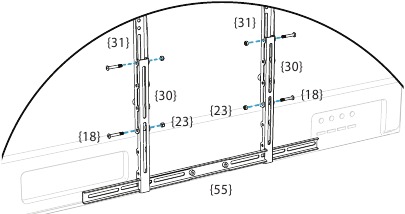

9. Fije los extensores de soporte a los soportes verticales.
   Deslice los extensores de soporte {30} (con el soporte horizontal {55} ahora fijado a ellos) sobre los soportes verticales {31}. Colóquelo de manera que el soporte horizontal quede oculto por el televisor. Utilice tornillos {18} y tuercas {23} para fijarlo.

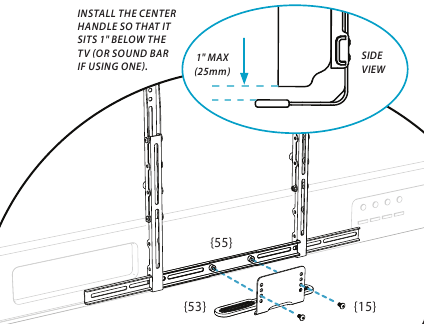

10. Fije el mango central con sensor de calor al soporte horizontal.
    Fije el mango central {53} con tornillos {15} al soporte horizontal {55}, asegurándose de que el mango esté a menos de una pulgada de la parte inferior del televisor o la barra de sonido.


Proteja el televisor con el mango central con sensor de calor.
El mango con sensor de calor patentado se pone rojo si la temperatura por encima de la chimenea supera los 110 °F seguros, una señal visual de que el televisor debe elevarse a la posición ARRIBA o la chimenea debe apagarse.

Para bajar el televisor de manera efectiva utilizando el mango, siga la técnica de extracción de tres pasos de MantelMount:

1. Párese frente al soporte, con los brazos extendidos con las palmas hacia arriba y los codos rectos.
2. Sujete firmemente los mangos de elevación e inclínese hacia atrás ligeramente con un pie hacia adelante y otro hacia atrás.
3. Retroceda con el pie delantero para tirar del soporte lejos de la pared mientras ejerce presión hacia abajo sobre los mangos (mantenga los codos extendidos).

PASO 2: Determine la colocación en la pared

1. Mida la distancia desde la parte inferior de los Soportes verticales {31} (no los extensores) hasta la parte inferior del televisor/barra de sonido. *

   * Si instala este soporte con una caja de empotrar RB100 de MantelMount, la parte inferior del soporte vertical debe estar a 17,7 cm (7") de la parte inferior del televisor.
2. Determine la posición vertical mínima de la placa de pared.

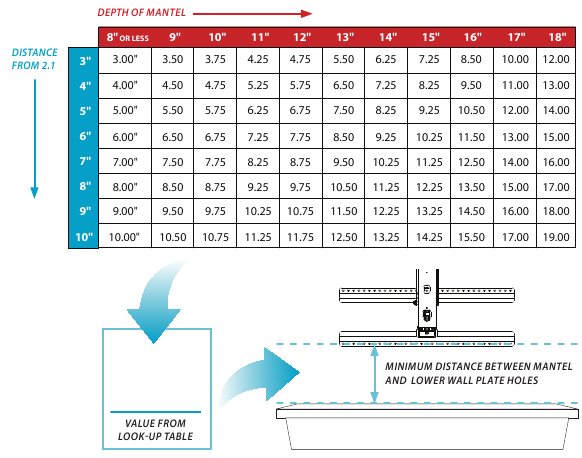

   Utilice la tabla de búsqueda a continuación para encontrar la distancia mínima entre la repisa de la chimenea y la parte inferior de la placa de pared inferior {32}. Esta será la intersección de la distancia del PASO 1 y la profundidad de la repisa de la chimenea. Escriba la distancia mínima en el cuadro a continuación.

   La mayoría de los clientes quieren que su televisor se monte lo más cerca posible de la repisa de la chimenea. Si esto le describe, vaya directamente al PASO 4.
   Sin embargo, si desea que el televisor esté más alto en la pared (por ejemplo, centrado entre la repisa de la chimenea y el techo), por ejemplo, para tener espacio adicional en la repisa para fotos o un altavoz central, continúe con el PASO 3.
3. OPCIONAL Determine una posición vertical más alta de la placa de pared.
   Algunos clientes quieren que el televisor esté centrado entre la repisa de la chimenea y el techo o la moldura de techo. Otros quieren suficiente espacio debajo del televisor para fotos o un altavoz central. La posición del televisor en la pared está directamente relacionada con la colocación de la placa de pared inferior. Para determinar exactamente dónde colocar la placa de pared inferior, elija una opción a continuación que mejor describa su escenario y complete los cuadros.
   Opción 1: Quiero que el televisor esté centrado entre la repisa de la chimenea y el techo/moldura de techo.

1. Registre las medidas ya tomadas:
   Altura del espacio de la pared
   Altura del televisor
   Distancia desde el PASO 1
2. Reste la altura del televisor (B) de la altura del espacio de la pared (A), luego divida por 2.

3. Agregue (C) y (D) para determinar cuántas pulgadas por encima de la repisa de la chimenea para colocar los orificios de la placa de pared inferior.



   Opción 2: Quiero el televisor a una distancia específica por encima de la repisa de la chimenea.

1. Registre la distancia desde el PASO 1
2. Escriba el número específico de pulgadas que desea entre la repisa de la chimenea y el televisor (o el televisor con la barra de sonido):

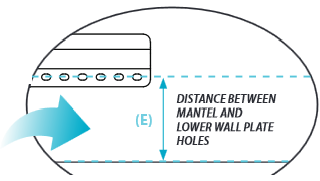

3. Agregue (C) y (D) para determinar cuántas pulgadas por encima de la repisa de la chimenea para colocar los orificios de la placa de pared inferior.

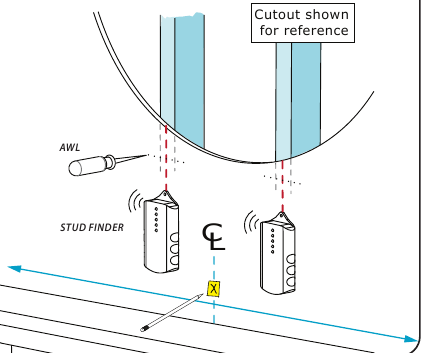

4. Encuentre el centro de su repisa de la chimenea y los centros de dos montantes.

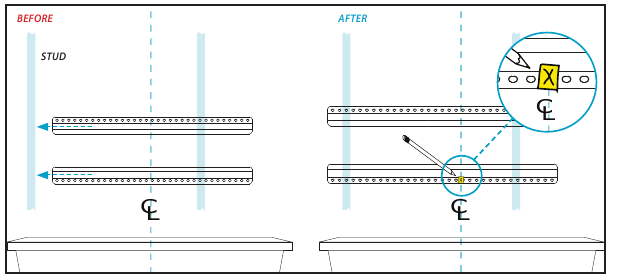

   Mida y marque la línea central de la repisa de la chimenea en la pared con cinta adhesiva. A continuación, utilice un buscador de montantes para localizar dos montantes, uno a cada lado de la línea central. (Si prefiere utilizar un solo montante central, consulte "Espacio de montaje" en los consejos para la solución de problemas). A continuación, a la altura del PASO 2 o 3, localice el centro de los montantes clavando una lezna afilada o un clavo de acabado a través del panel de yeso para encontrar cada borde del montante. Marque estos puntos centrales en la pared. Los pernos de retardo deben instalarse en el CENTRO de los montantes en el PASO 4 del siguiente capítulo.

5. Determine la posición de las placas de pared.

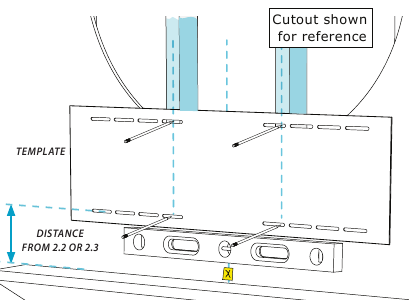

   Coloque las RANURAS INFERIORES de la plantilla a la distancia adecuada de la repisa de la chimenea según las preferencias de colocación del PASO 2 o 3. Utilice un nivel para orientar la plantilla. Marque el centro de las cuatro ranuras a lo largo de las marcas para los centros de los montantes. Esto debería crear una marca cruzada para cada orificio que se va a perforar. Oriente correctamente una placa de pared suelta {32} a las marcas de los orificios INFERIORES (con las ranuras hacia abajo) y luego a los orificios SUPERIORES (con las ranuras hacia arriba). Determine si puede centrar perfectamente la placa de pared sobre la repisa de la chimenea mientras alcanza dos montantes y sin interferir con una toma de corriente de pared. Si no hay problemas, vaya al PASO 1 del siguiente capítulo. De lo contrario, continúe con el PASO 6.

6. 1. Deslice las placas de pared lateralmente en la pared hasta que alcancen dos montantes.
      Las placas de pared {32} no tienen que alinearse con el brazo de elevación {35} o la repisa de la chimenea. Siempre que las placas de pared estén atornilladas a los montantes, el brazo de elevación puede deslizarse dentro de ellas, lo que permite que (y, por lo tanto, el televisor) se alinee con la repisa de la chimenea. Deslice las placas de pared lateralmente hasta que alcancen dos montantes y, a continuación, marque la línea central de la pared en las placas de pared. Recuerde orientar correctamente las placas de pared como se muestra en esta imagen y realizar un seguimiento de qué placa de pared es la SUPERIOR e INFERIOR (no las invierta accidentalmente).

   2. Si es necesario, mueva las placas de pared para despejar una toma de corriente.

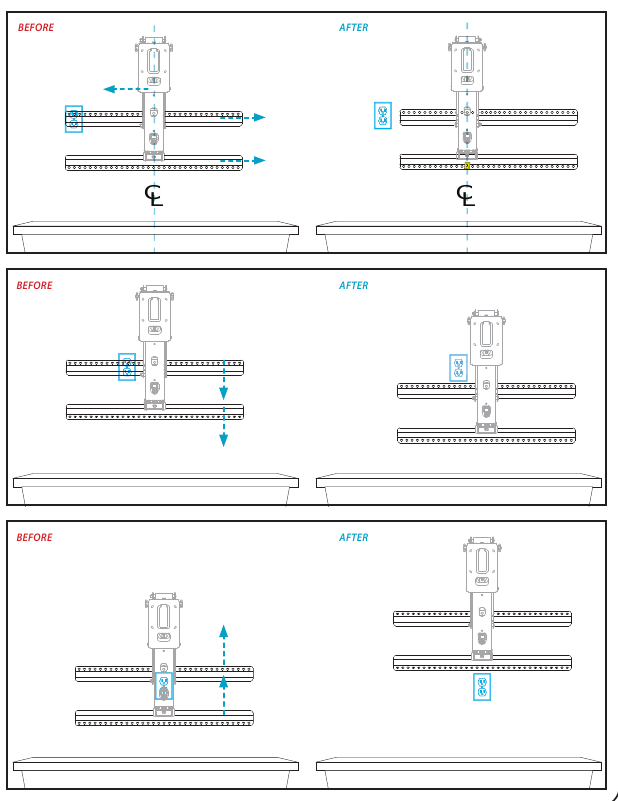

      Si una instalación de placa de pared se ve obstaculizada por una toma de corriente (u otra) y la reubicación profesional de la toma de corriente es imposible, pruebe una de estas opciones:
   • Mueva las placas de pared hacia la izquierda o hacia la derecha para despejar la toma de corriente. El brazo de elevación se puede conectar en cualquier lugar dentro de las placas de pared para centrar el televisor sobre la repisa de la chimenea, lo que lo hace adaptable a muchas situaciones de instalación.
   • Mueva las placas de pared hacia arriba o hacia abajo para despejar la toma de corriente. Siempre que no coloque la placa de pared INFERIOR por debajo de la distancia mínima (PASO 2) o por encima de la distancia máxima (PASO 3), MantelMount seguirá funcionando correctamente. Simplemente mueva las placas de pared hacia arriba o hacia abajo lo suficiente para despejar la toma de corriente, dejándolas lo más cerca posible de las posiciones verticales planificadas originalmente. A continuación, mueva los soportes verticales {31} en la parte posterior del televisor utilizando el mismo número de pulgadas utilizadas para mover las placas de pared (por ejemplo, mueva los soportes verticales hacia arriba 5 cm (2") si las placas de pared se movieron hacia arriba 5 cm (2")). La parte inferior de los soportes verticales debe permanecer entre 7,6 y 25,4 cm (3 a 10") de la parte inferior del televisor. Si la toma de corriente está directamente detrás del brazo de elevación, la única solución es mover las placas de pared hacia arriba.

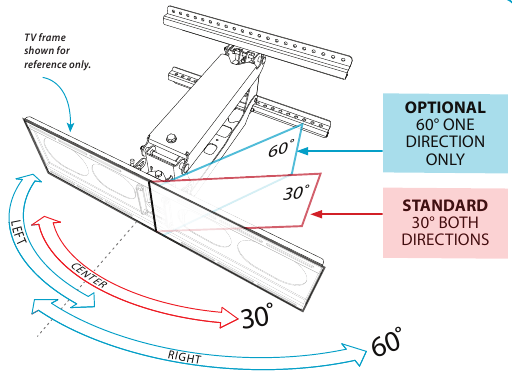

MantelMount MM540 está diseñado para girar 30° a la izquierda y 30° a la derecha. La mayoría de los televisores girarán hasta el final de la repisa de la chimenea o la pared dentro de esta cantidad de giro estándar.

Sin embargo, para situaciones en las que se desea más giro hacia un lado solamente, como en una esquina o en una pared lateral, el kit de giro unidireccional opcional proporcionará 60° de giro en la dirección izquierda o derecha (pero no en ambas). Esta situación se recomienda solo para una situación de montaje que no incluya una repisa de chimenea.

Nota: La función de autoalineación no funciona con el kit de giro unidireccional. El televisor deberá enderezarse manualmente para que quede paralelo a la pared al elevarlo a la posición ARRIBA.

1. Instale el kit de giro unidireccional si desea que su televisor gire 60° en una sola dirección y no lo está montando sobre una repisa de chimenea.

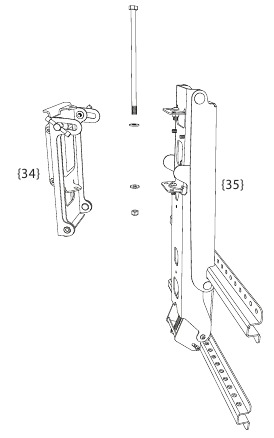

   1. Retire la placa de televisor giratoria {34} del brazo de elevación {35}. Guarde todo el hardware para volver a montarlo al final de este paso opcional.

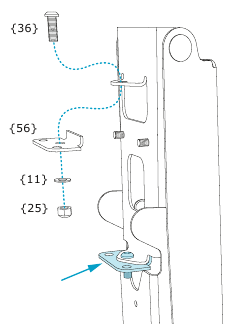

2. Instale ambas placas de giro lateral {56} en el brazo de elevación. Las placas se anidan debajo de las pestañas existentes. Los tornillos {36} se instalan en el orificio central de cada placa de giro lateral.


3. Vuelva a colocar la placa de televisor giratoria en el lado deseado de las placas de giro lateral. Siga el orden inverso en que se retiró cada pieza.


Piezas del kit de giro unidireccional

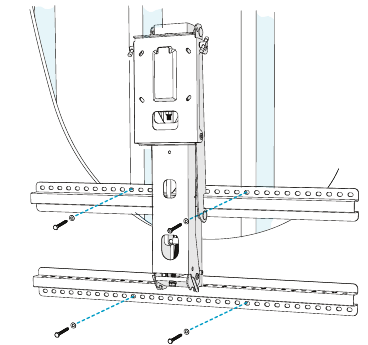

PASO 3: Fijar el soporte a la pared

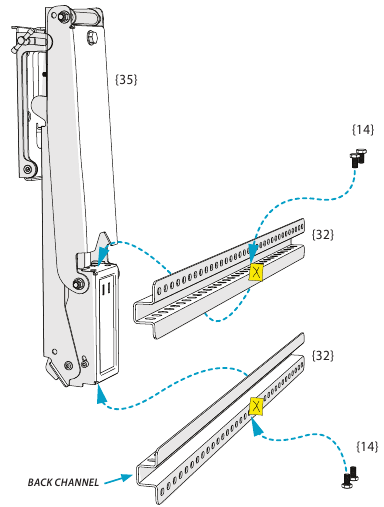

1. Fijar el brazo elevador a las placas de pared.
   Si ha llegado desde el PASO 5 del capítulo anterior, puede fijar el brazo elevador {35} directamente a los centros de las placas de pared {32}. Si ha llegado desde el PASO 6 del capítulo anterior (o el PASO 7 opcional), debe alinear el centro del brazo elevador con las marcas de las placas de pared, orientando correctamente la placa de pared superior e inferior. Instale cuatro pernos {14} a través de los canales posteriores de las placas de pared en los orificios roscados del brazo elevador. Apriete con seguridad.

2. Verificar la posición del soporte con los montantes.

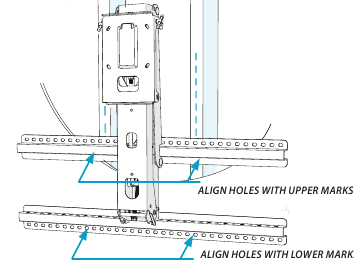

   Alinee el soporte con los puntos INFERIORES marcados en la pared y verifique que las marcas para las dos ubicaciones de los orificios SUPERIORES sean precisas. Ajuste las marcas superiores si es necesario.


Si el brazo elevador está bloqueando un orificio de la placa de pared al que necesita acceder:
Mueva las placas de pared {32} a la izquierda o a la derecha de la posición deseada e instálelas temporalmente. Use cuatro pernos de retardo {17} para asegurar las placas de pared a los montantes. Esto le permitirá tirar del brazo elevador {35} hacia abajo e instalar el perno de seguridad (vea el PASO 1 del siguiente capítulo) para poder acceder al orificio bloqueado de la placa de pared. Luego, retire los pernos de retardo y vuelva a instalar el soporte en la posición deseada. Si necesita ayuda, póngase en contacto con el servicio de atención al cliente.

3. Perforar cuatro orificios guía.
   Use una broca de 7/32" para crear una profundidad de 2,5" (65 mm), incluido el revestimiento de la pared.
   El revestimiento de la pared (panel de yeso) no debe exceder un grosor de 5/8".

4. Fijar las placas de pared y el brazo elevador (denominado "soporte" a partir de este paso) a la pared.

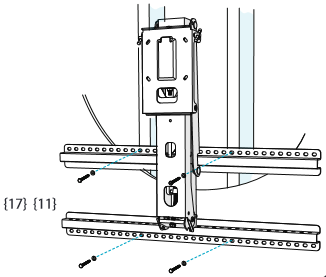

   Instale los pernos de retardo {17} y las arandelas {11} a través de los orificios de la placa de pared {32}, directamente en el centro de los montantes, usando los orificios guía perforados en el PASO 3.


No apriete demasiado los pernos de retardo, ya que podría causar daños materiales o lesiones. Apriete solo hasta que las arandelas estén firmemente contra la placa de pared.

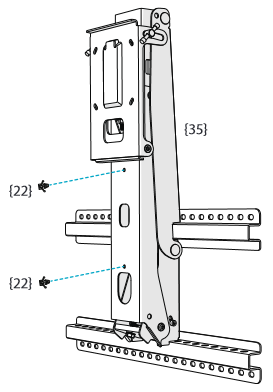

5. Inserte los anclajes de la abrazadera para cables en el brazo elevador.
   Inserte dos anclajes de la abrazadera para cables {22} en los orificios frontales de la parte inferior del brazo elevador {35}. Presione firmemente hasta que quede plano.

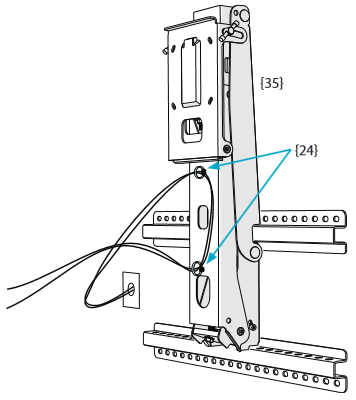

6. Use las abrazaderas para cables incluidas para fijar los cables.
   Asegúrese de que las abrazaderas para cables {24} estén de lado con respecto a la parte inferior del brazo elevador {35}, formando un bucle suave. La siguiente figura ilustra la forma recomendada de fijar los cables.
   Los cables deben ser lo suficientemente largos como para adaptarse a la extensión y el giro del soporte. Compruebe todos los rangos de movimiento antes de apretar las abrazaderas para cables.

7. Fijar el soporte para TV al brazo elevador.

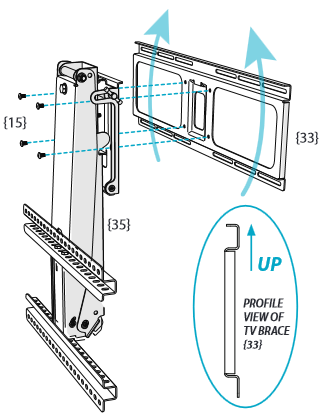

   Cuelgue el soporte para TV {33} en el brazo elevador {35} y asegúrese de que esté nivelado al apretar los cuatro tornillos de nivelación {15}.


PASO 4: Fijar el televisor al soporte

¡No dañe ni raye las varillas de los resortes de gas al realizar estos pasos!

No introduzca las manos en el brazo elevador sin tener instalado el perno de seguridad y la tuerca de seguridad. ¡La fuerza del brazo elevador puede causar lesiones corporales!

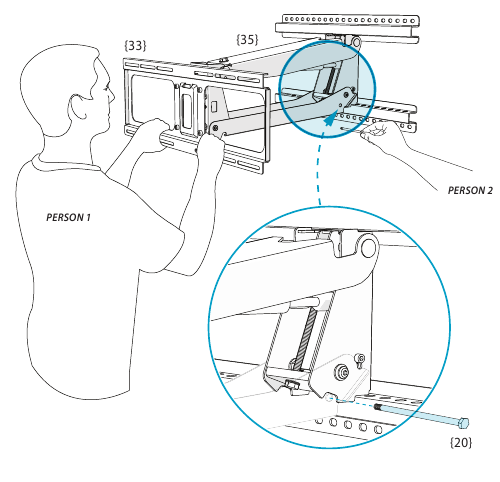

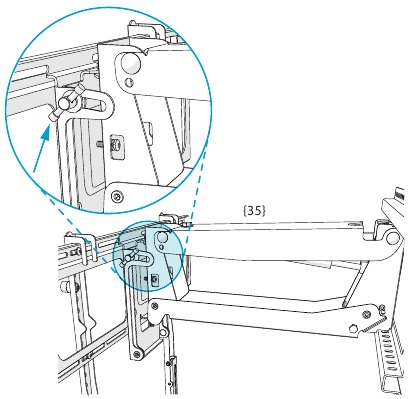

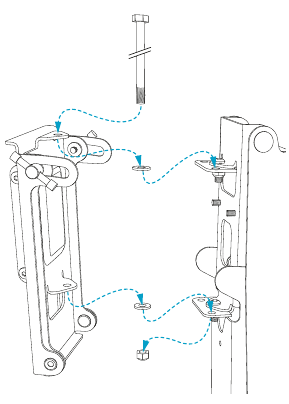

1. Inserte el perno de seguridad y la tuerca de seguridad.

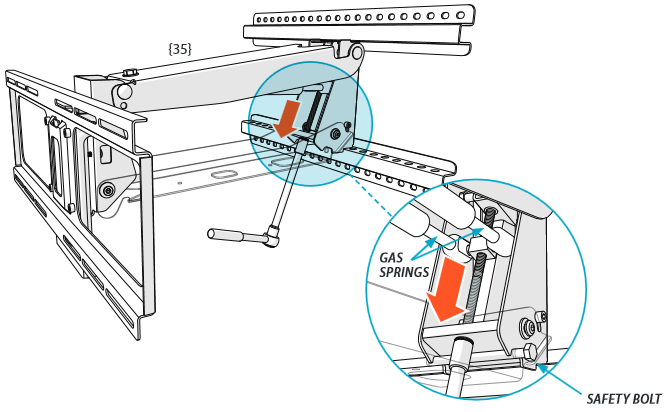

   Use el peso de su cuerpo para tirar firmemente hacia abajo del soporte para TV {33} hasta que el brazo elevador {35} esté horizontal al suelo. Continúe sujetando el soporte para TV.
   Una segunda persona debe insertar el perno de seguridad {20} a través del orificio de seguridad en la base del brazo elevador e instalar la tuerca de seguridad {27}.
   Suelte lentamente el soporte para TV hasta que el brazo elevador se apoye suavemente contra el perno de seguridad. El brazo elevador debe permanecer en posición horizontal durante la instalación. Más adelante, retirará el perno de seguridad en el PASO 4 del siguiente capítulo.

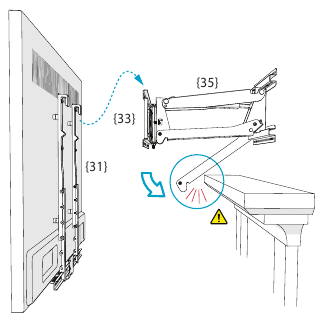

2. Cuelgue con cuidado el televisor en el soporte para TV.

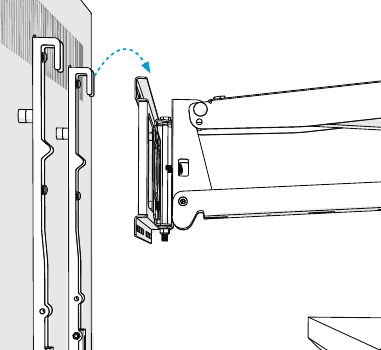

   Asegúrese de que todos los ganchos de los soportes verticales {31} encajen en el soporte para TV {33}.
   Si el brazo elevador {35} parece estar demasiado cerca de la repisa, retire el televisor. Consulte el PASO 3 del siguiente capítulo y realice un ajuste en las posiciones del tope inferior. Repita este proceso hasta que el brazo elevador esté a una distancia segura de la repisa cuando el televisor esté instalado.
   No permita que el televisor se caiga lo suficiente como para que el brazo elevador golpee la repisa.

3. Centrar y nivelar el televisor en el soporte para TV.

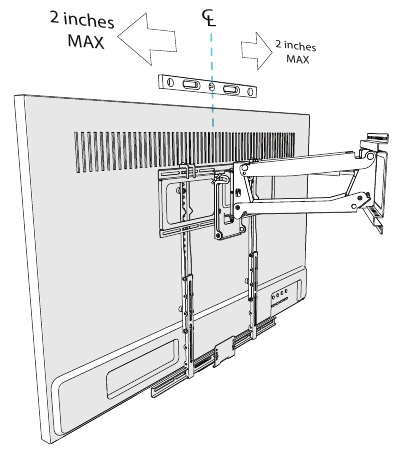

   Asegúrese de que el centro del soporte esté alineado con el centro del televisor antes de nivelar. Pase al PASO 4 una vez que el televisor esté nivelado. Si el televisor se inclina hacia un lado, deslícelo cuidadosamente hacia los lados en la dirección opuesta hasta un MÁXIMO de 2 pulgadas, hasta que se nivele.
   Si el televisor está ahora nivelado, pero parece notablemente descentrado por encima de la repisa, retire el televisor y reubique las placas de pared {32} a una distancia igual en la dirección opuesta para compensar. Repita los PASOS 3 y 4 del capítulo anterior.
   Si tiene problemas adicionales para nivelar el televisor, consulte "Nivelación del televisor" en los consejos para la solución de problemas.

4. Fijar el soporte para TV a los soportes verticales.

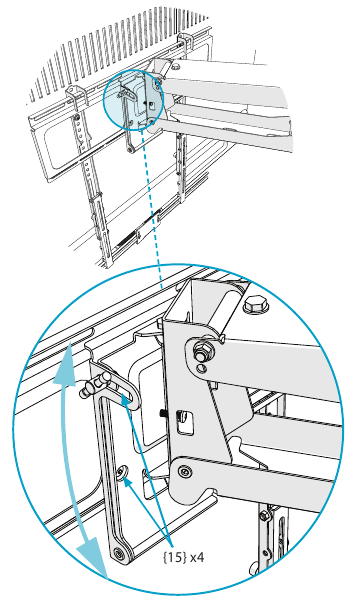

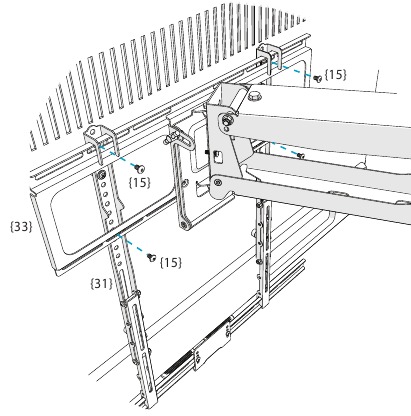

   Instale cuatro tornillos {15} a través del soporte para TV {33} y en los soportes verticales {31}.

5. Fijar los cables eléctricos y de señal al televisor.

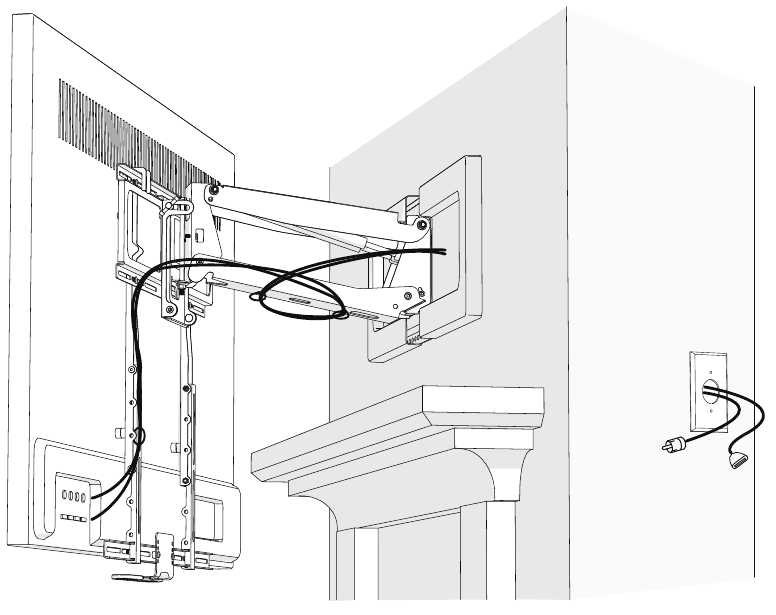

   Deje a cada segmento de los cables una longitud adicional para que no se tensen ni se doblen cuando el soporte se mueva.
   Asegúrese de que los cables no queden pinzados dentro del brazo elevador cuando se levante el televisor.

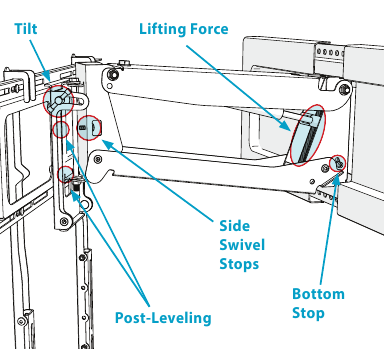

PASO 5 Realizar ajustes finales

1. Ajuste la fuerza de elevación para el televisor.
   Primero, revise todas las imágenes en este paso.

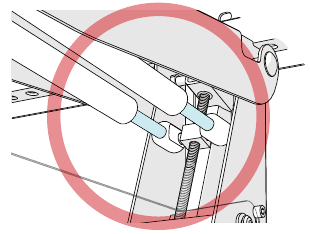

   Con el perno de seguridad {20} en su lugar, utilice una llave de vaso de 10 a 14 mm con una extensión para ajustar el perno de tensión {41} (el perno largo dentro del brazo de elevación {35}). Para televisores pesados, gire el perno de tensión en el sentido de las agujas del reloj para bajar los resortes de gas {38} y aumentar la fuerza de elevación. Gire en sentido contrario a las agujas del reloj para televisores más ligeros.
   Los resortes de gas se mueven lentamente a medida que gira el perno de tensión. Su movimiento es sutil. Tenga paciencia, ya que puede tomar varias revoluciones para alcanzar la tensión deseada.

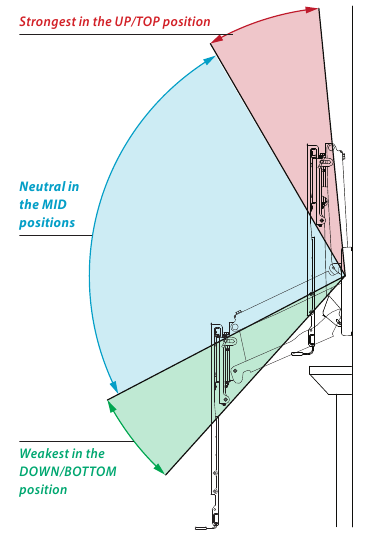

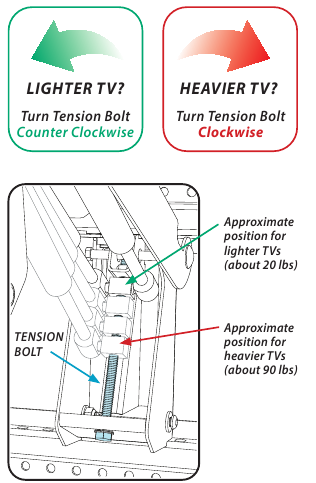

   Ajuste el perno de tensión hasta que el televisor se mantenga suavemente en la posición bajada. Mueva el televisor hacia arriba y hacia abajo dentro del rango debajo del perno de seguridad. El televisor casi debe permanecer contra el perno de seguridad y bajar lentamente hasta los topes inferiores cuando se suelta.



No ajuste el perno de tensión hasta el fondo; su soporte no funcionará correctamente en esa posición.

2. Ajuste las posiciones del tope giratorio lateral, si es necesario.

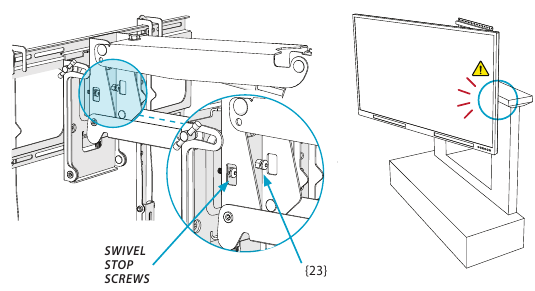

   Para evitar que el televisor golpee la repisa o la pared, afloje las contratuercas {23} y ajuste los tornillos de tope giratorio a las posiciones de parada izquierda y derecha deseadas. Apriete ambas contratuercas después de realizar los ajustes.
   Si no se desea ningún giro, puede ser necesario quitar las contratuercas y volver a colocarlas en el otro lado del soporte giratorio para que los tornillos puedan enroscarse hasta su longitud máxima.

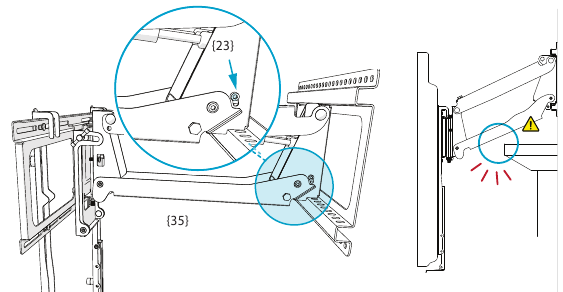

3. Ajuste las posiciones del tope inferior y nivele el televisor, si es necesario.
   Para evitar que el televisor golpee la parte superior de la repisa o caiga demasiado, ajuste los tornillos de tope inferior en cada lado del brazo de elevación {35}. Afloje las contratuercas {23} y ajuste los tornillos de tope inferior a la posición de parada deseada y apriete las contratuercas. A continuación, coloque un nivel en la parte superior del televisor. Si el televisor no está nivelado en la posición ABAJO, ajuste uno de los tornillos de tope inferior hasta que el televisor esté nivelado.

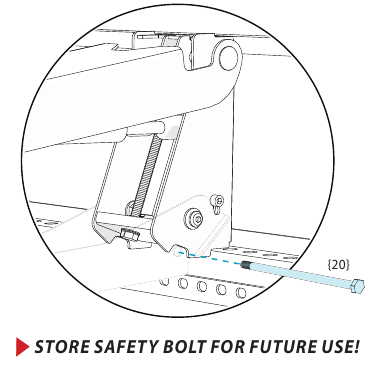

4. Retire el perno de seguridad y la tuerca de seguridad.
   Guarde estas piezas para uso futuro.
   El perno de seguridad {20} y la tuerca de seguridad {27} son necesarios para quitar el televisor en cualquier momento en el futuro.


Nunca suelte la manija antes de que el soporte del televisor esté completamente vertical. (¡No deje que se cierre de golpe!) El MantelMount es más fuerte en la posición superior, y permitir que se cierre de golpe puede dañar los televisores. Siempre controle el proceso de elevación.

5. Verifique el rendimiento de elevación (fuerza) adecuado.
   MantelMount está diseñado para mantener el televisor de forma segura en la posición ARRIBA, al mismo tiempo que le permite descansar suavemente en la posición ABAJO. Consulte el diagrama a continuación. Si necesita realizar ajustes, vuelva a insertar el perno de seguridad y luego repita el PASO 1. Para obtener más información sobre cómo perfeccionar el rendimiento de elevación, consulte "Rendimiento del soporte" en los consejos de solución de problemas.

6. Realice ajustes posteriores a la nivelación, si es necesario.
   Coloque un nivel en la parte superior del televisor mientras está en la posición ARRIBA. Si está nivelado, ¡la instalación está completa! Si no es así, afloje ligeramente los cuatro tornillos de nivelación {15} y gire el televisor hasta que esté nivelado y luego apriete todos los tornillos.

7. Ajuste la posición de inclinación vertical.
   Ubique las dos perillas deslizantes a cada lado del mecanismo de inclinación en el brazo de elevación {35}. Afloje ligeramente las perillas y coloque el televisor en la inclinación deseada, luego apriete las perillas. La inclinación permanecerá en el mismo ángulo mientras se sube o se baja el soporte, a menos que se cambie manualmente.

8. Instale las cubiertas de la placa de pared.

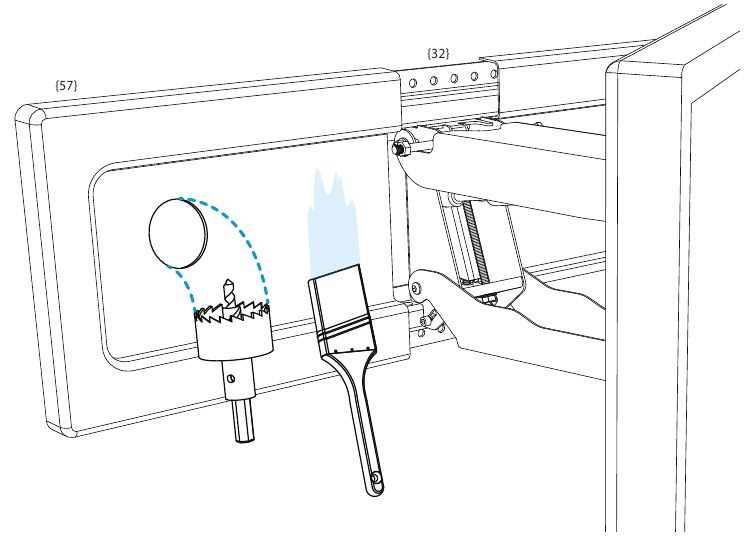

   Para el cableado dentro de las placas de pared {32}, utilice una broca de corona para cortar un agujero a través de una cubierta de pared {57}. Tenga cuidado de no dañar el borde alrededor del agujero.
   Para obtener los mejores resultados, apoye la cubierta de la pared con un trozo de madera detrás del área de perforación. Pinte las cubiertas de la pared si lo desea. Una vez secas, encájelas en las placas de pared.


Gracias por comprar un MantelMount.
Para obtener ayuda con la instalación, consulte los consejos para la solución de problemas o póngase en contacto con el servicio de atención al cliente.
1.800.897.9755 ext.1
support@mantelmount.com
De lunes a viernes
7:00 a. m. a 4:00 p. m., hora del Pacífico

CONSEJOS PARA LA RESOLUCIÓN DE PROBLEMAS

¡La satisfacción del cliente es nuestra máxima prioridad!
A continuación, se presentan soluciones para los desafíos de instalación más comunes. Para obtener más ayuda, visite www.mantelmount.com/troubleshooting o póngase en contacto con el servicio de atención al cliente al 1-800-897-9755 ext. 1 o support@mantelmount.com, de lunes a viernes, de 7 a. m. a 4 p. m., hora del Pacífico.
NOTA: En casos excepcionales, un ajuste de resolución de problemas puede crear la necesidad de otro. Prepárese para algunas pruebas y errores.

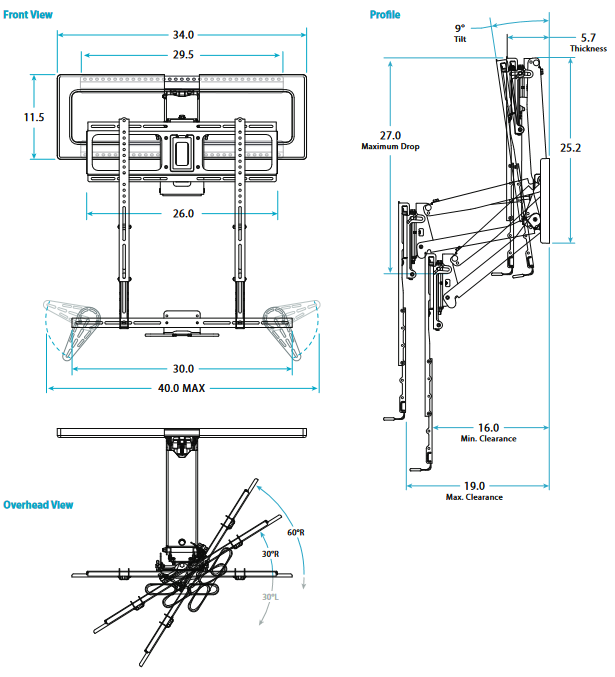

ESPECIFICACIONES

• Capacidad de peso del televisor: 20–90 libras
• Tamaño de pantalla del televisor: 44" – 80" en diagonal
• Distancia máxima de descenso: 27"
• Grosor desde la pared: 5,7"
• Peso del soporte: 37,4 lbs.
• Grosor del acero: 2,5 mm
• Giro: 30° a la izquierda y 30° a la derecha
• Inclinación: 9°
• Patrón VESA 600 mm x 600 mm
• Dimensiones: 34" de ancho x 25,2" de alto x 5,5" de profundidad

Para obtener más información sobre la tecnología patentada de MantelMount, visite: www.mantelmount.com/pages/patents

Garantía limitada de por vida: MantelMount reemplazará o reparará cualquier producto o pieza que demuestre ser defectuosa debido a una mano de obra o material inadecuados durante el período de garantía. Visite www.mantelmount.com/pages/limited-lifetime-warranty para obtener más información.

Si necesita ayuda, llame al 1.800.897.9755 ext.1
Si faltan piezas, están dañadas o tiene preguntas durante la instalación, póngase en contacto con nuestro equipo de atención al cliente en el 1.800.897.9755 ext.1 o en support@mantelmount.com. ¡La satisfacción del cliente es nuestra máxima prioridad!
Contiene información de seguridad importante. ¡Consérvela!
MantelMount.com

DIRECCIÓN POSTAL: 2647 Gateway Road Ste. 105-435 Carlsbad, CA 92009
mantelmount.com

Referencias

• Patentes de MantelMount
• Consejos de instalación de MantelMount
• El soporte de TV desplegable perfecto para encima de la chimenea | MantelMount
• El soporte de TV desplegable perfecto para encima de la chimenea | MantelMount
• Garantía limitada de por vida | MantelMount

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del MantelMount MM540

Idiomas disponibles
