Manual del RAGU Z400

Contenido

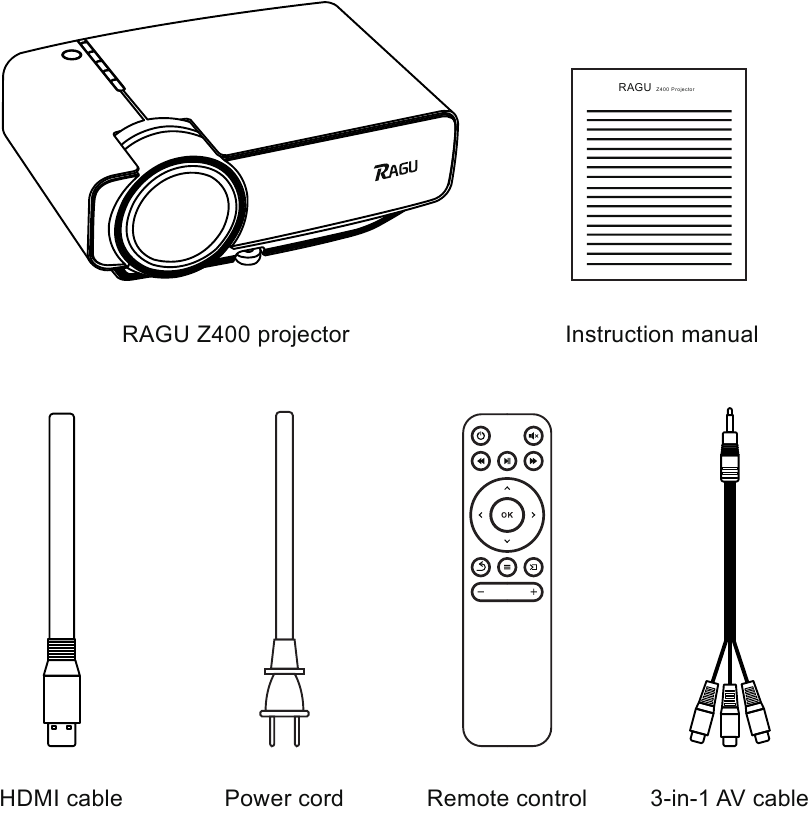

Contenido de la caja

advertencia Nota: Ajuste el anillo de enfoque y el anillo trapezoidal antes de utilizar el proyector. Apague este producto cuando no esté en uso para prolongar la vida útil del proyector.

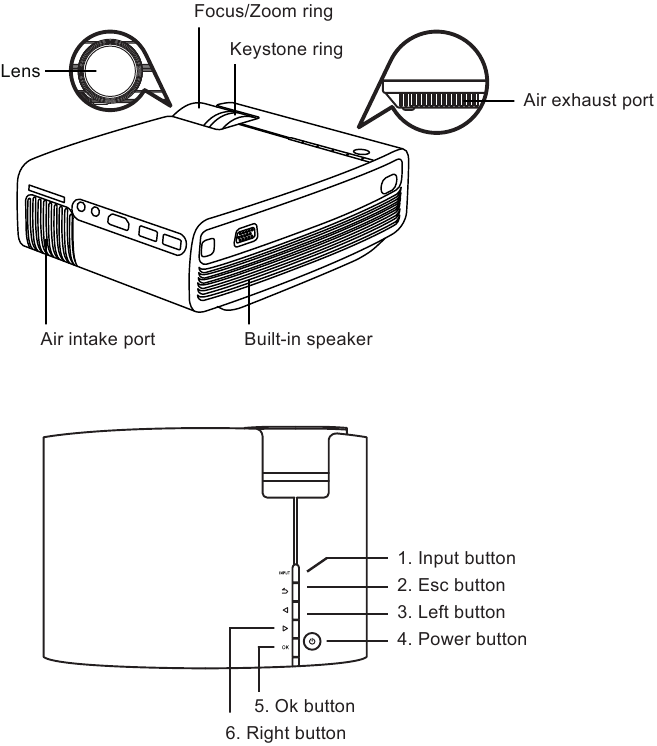

Partes del producto

Partes del producto - Parte 1

Partes del producto - Parte 2

  1. Puerto VGA
  2. Ranura para tarjeta SD
  3. Puerto de entrada AV
  4. Clavija de audio
  5. Puerto HDMI
  6. Puerto USB
  7. Puerto de salida de 5 V

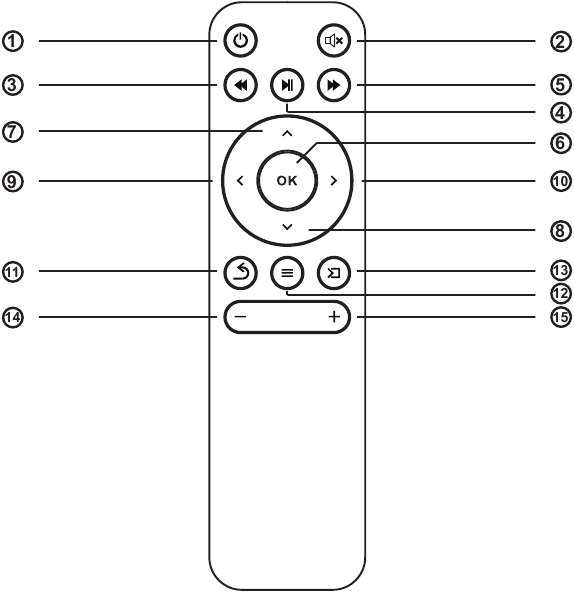

Mando a distancia

Mando a distancia

  1. Botón de encendido (enciende o apaga el proyector)
  2. Botón de silencio (desactiva el sonido)
  3. Botón de retroceso rápido
  4. Botón de reproducción/pausa (reproduce/detiene la reproducción de audio o vídeo)
  5. Botón de avance rápido
  6. Botón Ok (selecciona opciones)
  7. Arriba (selecciona el movimiento hacia arriba)
  8. Abajo (selecciona el movimiento hacia abajo)
  9. Izquierda (selecciona el movimiento hacia la izquierda)
  10. Derecha (selecciona el movimiento hacia la derecha)
  11. Botón Esc (cancela/sale de las funciones)
  12. Botón Menu (accede al sistema de menú del proyector)
  13. Botón Source (selecciona la fuente de entrada)
  14. Botón de bajar el volumen (ajusta el volumen del altavoz)
  15. Botón de subir el volumen (ajusta el volumen del altavoz)

Funcionamiento del proyector

  1. Conecte el cable de alimentación a la entrada de alimentación del proyector, pulse el Power Button para encender el proyector.
    Funcionamiento del proyector - Paso 1

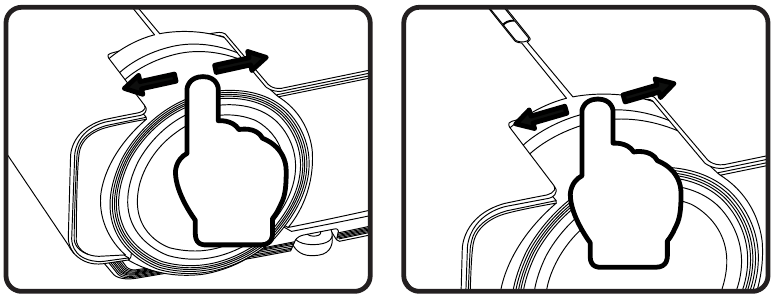

  2. Gire el Focus Ring y la Keystone Correction simultáneamente hasta obtener una imagen clara.
    Funcionamiento del proyector - Paso 2

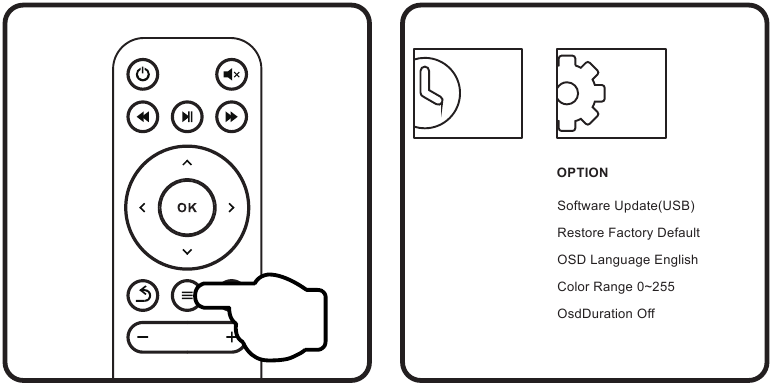

  1. Pulse el Menu Button. Pulse Izquierda/Derecha para seleccionar Option. Elija OSD Language en Option.
    Funcionamiento del proyector - Paso 3

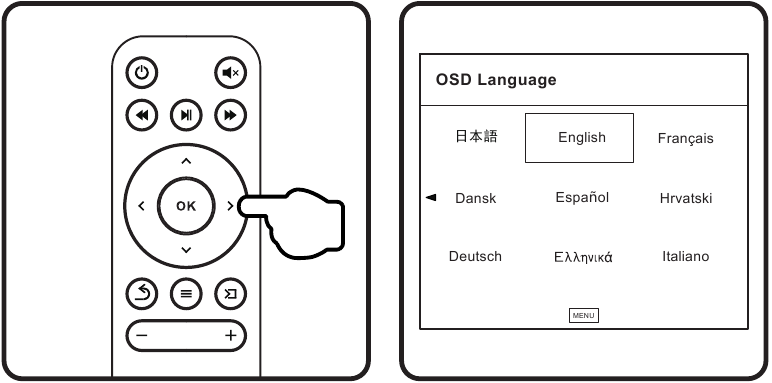

  2. Pulse Ok para acceder al submenú de OSD Language y pulse Arriba/Abajo/Izquierda/Derecha para seleccionar el idioma.
    Funcionamiento del proyector - Paso 4
  1. Para conectar un dispositivo, pulse el Input Button o el Source Button.
    Funcionamiento del proyector - Paso 5

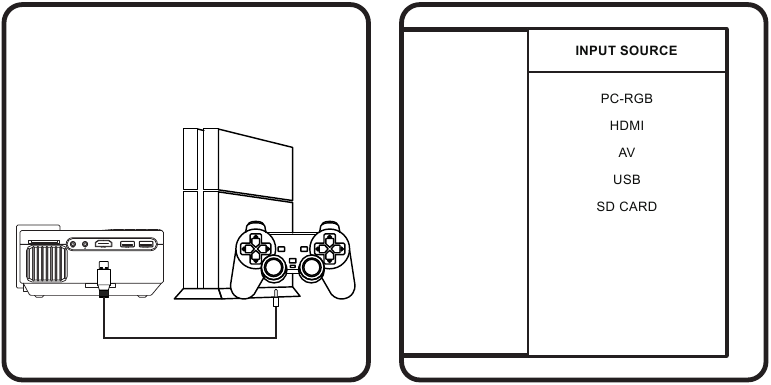

  2. Seleccione la fuente de entrada correcta y prepare el cable para las conexiones del dispositivo si es necesario.
    Funcionamiento del proyector - Paso 6

Conectividad flexible

  1. Conecte el proyector a su dispositivo con el cable y el puerto compatibles.
    advertencia Nota: No conecte el dispositivo en caliente, apague el dispositivo antes de realizar cualquier conexión.
    Conectividad flexible - Paso 1
  1. Conectar a un dispositivo HDMI
    Conectividad flexible - Paso 2
  2. Conectar a un dispositivo VGA
    Conectividad flexible - Paso 3
  3. Conectar a un equipo AV
    Conectividad flexible - Paso 4
  4. Conectar a un dispositivo de almacenamiento USB de hasta 64G
    Conectividad flexible - Paso 5
  5. Conectar a un dispositivo de audio
    Conectividad flexible - Paso 6
  6. Cargar un dispositivo móvil
    Conectividad flexible - Paso 7

Si sigue los pasos de conexión anteriores, pero no hay pantalla o no funciona, consulte el manual de instrucciones detallado o póngase en contacto con nosotros para solucionar los problemas.

Especificaciones del producto

Especificaciones del producto

Tecnología de imagen LCD TFT
Resolución nativa 800x480 Píxeles
Resolución máxima admitida 1920x1080 Píxeles
Luz LED
Lente Lente multicapa recubierta (F=125)
Corrección trapezoidal ± Corrección de 15°
Tamaño de la pantalla 50-130 pulgadas
Distancia de proyección 1,5-4,0 m
Distancia de proyección recomendada 1,51-2,2 m con un tamaño de pantalla de 50-72 pulgadas
Relación de proyección 1.4:1
Relación de aspecto 16:10
Color 16.7k
Consumo 50W(Máx.)
Fuente de alimentación 100-240V(50/60 Hz)-20V/2A
Formatos de audio admitidos MP3/WMA/OGG/AAC/FLAC/APE/WAV
Formatos de imagen admitidos PEG/BMP/PNG
Formato de archivo admitido TXT

Distancia de proyección y tamaño de la pantalla

Distancia de proyección y tamaño de la pantalla

Consejos útiles

  • Utilice el proyector en una habitación oscura.
  • El sistema de refrigeración hace un ligero ruido para evitar el sobrecalentamiento.
  • Se recomienda conectar un dispositivo de audio externo.
  • No se recomienda la presentación de datos empresariales.
  • La resolución máxima admitida por el proyector es de 1920x1080 Píxeles.
  • La resolución nativa del proyector es de 800x480 Píxeles.
  • El proyector no es compatible con Dolby Vision.
  • Duplique un smartphone en el proyector con un dongle HDMI/WiFi.

Contacte con nosotros

Si necesita más ayuda, está buscando respuestas o simplemente quiere compartir sus opiniones con nosotros, encontrará muchas formas de ponerse en contacto con nosotros aquí mismo.

  • Correo electrónico: service@iragu.net
  • Llame al: 1-262-299-0397 (disponible actualmente para clientes en los Estados Unidos)
  • Facebook: www.facebook.com/iragu001/

Instrucciones importantes de seguridad

  • No utilice productos químicos detergentes para limpiar
  • No mire directamente a la luz
  • No desmonte el proyector
  • Desenchufe el proyector después de apagarlo
  • Utilice un paño suave y seco para la limpieza
  • No utilice el proyector cerca del agua o la humedad
  • No bloquee ninguna abertura de ventilación
  • Coloque el proyector sobre una superficie plana
  • Utilice en un lugar bien-zona ventilada

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del RAGU Z400
