Manual de Beckett NK3

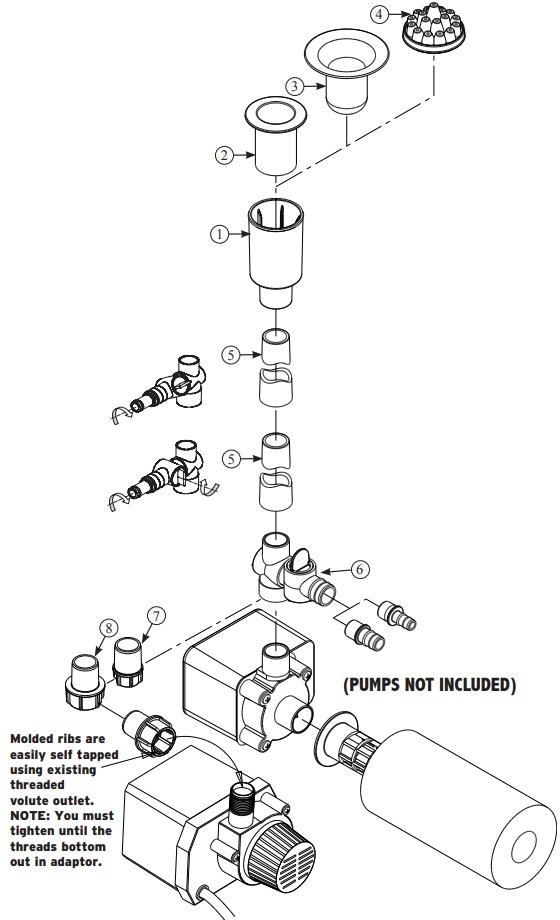

INSTRUCCIONES DE MONTAJE Y FUNCIONAMIENTO

Después de leer atentamente toda la información de seguridad e instrucciones de la bomba y de asegurarse de que la bomba está desenchufada, comience a montar su kit de fuente universal en su bomba como se muestra arriba. Instale la válvula de control de flujo de dos vías, los tubos de extensión y el cuerpo de la fuente. Estos se conectan mediante un ajuste cónico y solo necesitan ser presionados juntos. A continuación, elija el adaptador de boquilla de fuente que le gustaría usar e instálelo/ajústelo según las instrucciones a continuación en las instrucciones del adaptador de boquilla. Si va a conectar un accesorio/característica de agua secundario en este momento, deberá seleccionar y/o instalar el adaptador de manguera de vinilo adecuado en la válvula de control de flujo de dos vías. Conecte la manguera después de instalar su bomba en el estanque. Ajuste el flujo según las instrucciones a continuación en las instrucciones de la válvula de dos vías. Si no va a instalar una característica secundaria en este momento, debe cerrar esta parte de la válvula de control de flujo según las instrucciones de la válvula de control de flujo a continuación.

INSTRUCCIONES DEL ADAPTADOR DE LA BOQUILLA

Cabezal de rociado: Se encaja en el cuerpo de la fuente: tiene 19 chorros de agua: use el control de flujo para ajustar la altura/tamaño del rociado: baje la altura del rociado durante condiciones de viento para un mejor control del rociado.

Campana de agua: Inserte en el cuerpo de la fuente hasta que toque fondo, luego tire de la campana de agua hacia arriba aproximadamente 1/4": mover la campana de agua más profundamente en la fuente hará que el rociado sea más delgado: ajuste el grosor del rociado de la campana de agua moviendo la campana de agua hacia arriba y hacia abajo en el cuerpo de la fuente: ajuste el tamaño/diámetro del rociado con el control de flujo: el rociado de la campana de agua puede verse afectado por las condiciones de viento, ajuste según sea necesario.

Burbujeador: Se inserta en el cuerpo de la fuente hasta que las nervaduras toquen fondo: proporciona un tubo de agua mezclado con aire: use el control de flujo para ajustar la altura/tamaño del rociado: ideal para los meses calurosos cuando los peces necesitan oxígeno adicional debido al aumento de la temperatura del agua.

INSTRUCCIONES DE FUNCIONAMIENTO DE LA VÁLVULA DE DOS VÍAS

Esta configuración muestra ambas válvulas en la posición de flujo total (abierta)

Gire el inserto de la válvula en el sentido de las agujas del reloj, como se muestra, para restringir el flujo a los accesorios, pero mantenga el flujo a través de la fuente.

Gire el cuerpo de la válvula en el sentido de las agujas del reloj, como se muestra, para restringir el flujo a la fuente, pero mantenga el flujo a través de los accesorios.

Gire tanto el cuerpo de la válvula como el inserto de la válvula 90° en el sentido de las agujas del reloj para cerrar el flujo tanto a la fuente como a los accesorios.

CÓMO CONVERTIR LA VÁLVULA DE DOS VÍAS EN UNA VÁLVULA DE UNA VÍA

1. OPCIÓN DE VÁLVULA: Puede cambiar su válvula de dos vías a una válvula de una vía utilizando la ilustración anterior y siguiendo el paso 2. Si no planea ejecutar una característica de agua secundaria, puede simplificar el uso de su válvula convirtiéndola en una válvula de una vía. En caso de que elija agregar una característica secundaria más tarde, siempre puede volver a instalar el cuerpo de la válvula (B) invirtiendo el procedimiento en el paso 2.
2. CONVERSIÓN DE VÁLVULA: Para convertir la válvula de dos vías en una válvula de una vía, retire el cuerpo de la válvula (B) del adaptador de tubo de extensión/fuente (A), simplemente se encaja con un giro y un tirón, luego use un par de alicates para agarrar el control del inserto de la válvula (C) y sáquelo del cuerpo de la válvula (B). Inserte el control del inserto de la válvula (C) en el adaptador del tubo de extensión (A), empújelo hasta que encaje en su lugar y gire libremente.

ADAPTADORES DE DESCARGA

Las piezas (7) y (8) se enroscan fácilmente en las roscas externas existentes (roscas de tubería NPT de 1/4" y 1/2") en la descarga de la voluta de la bomba.

DECLARACIÓN DE GARANTÍA LIMITADA

El comprador original debe conservar el comprobante de dicha compra en forma de recibo de venta de la tienda y debe presentarlo a solicitud del representante de servicio al cliente al 1-866-466-4319. No devuelva el producto al lugar de compra; comuníquese con el servicio al cliente de Beckett al 1-866-466-4319 y un representante de servicio al cliente capacitado lo ayudará a resolver el problema y coordinará el reemplazo de las piezas defectuosas según sea necesario.

Si tiene algún problema o necesita piezas de repuesto, comuníquese con el representante de servicio al cliente/departamento de piezas al 1-866-466-4319 de 8 a. m. a 5 p. m. de lunes a viernes, hora del este. Días y horas de funcionamiento extendidos durante los requisitos de la temporada alta.

¿TIENE PROBLEMAS?
¿NECESITA PIEZAS DE REPUESTO?
COMUNÍQUESE CON SERVICIO AL CLIENTE AL 1-866-466-4319
