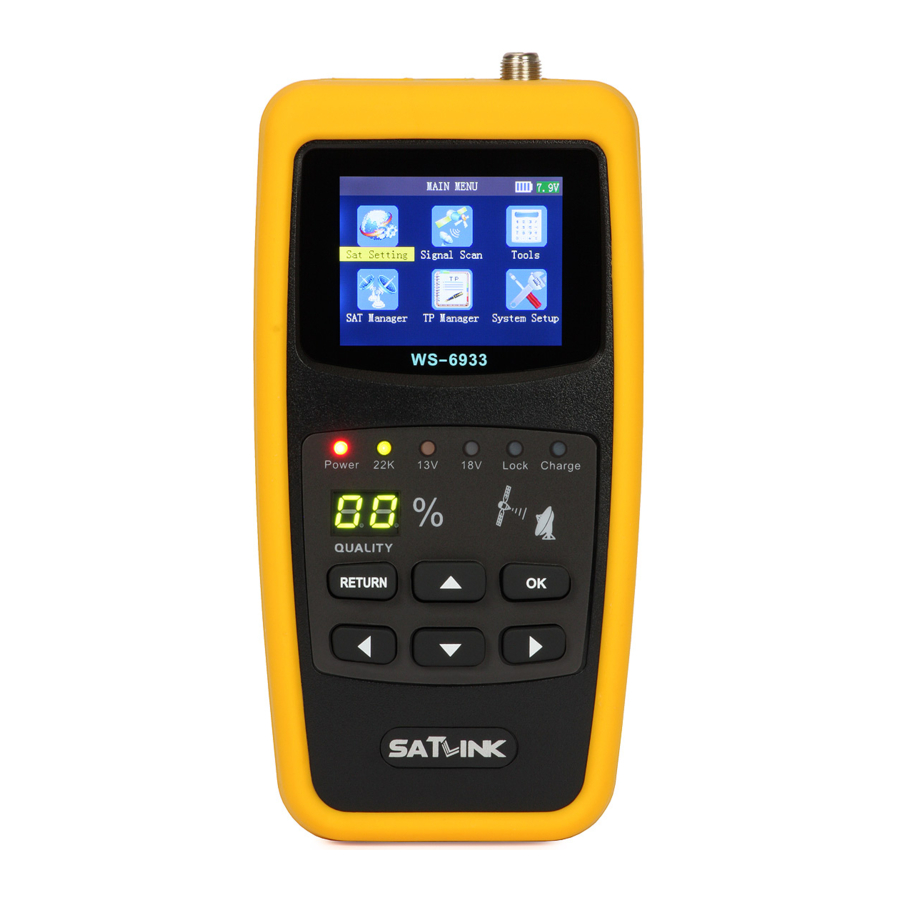

Manual del Satlink WS-6933

GUÍA

Desembalaje

Abra el paquete y asegúrese de que incluya todos los elementos a continuación; si falta alguno, póngase en contacto con el distribuidor para que lo reemplace.

1. Medidor digital de satélite
2. Manual de usuario
3. Cable USB
4. Adaptador
5. Funda de silicona

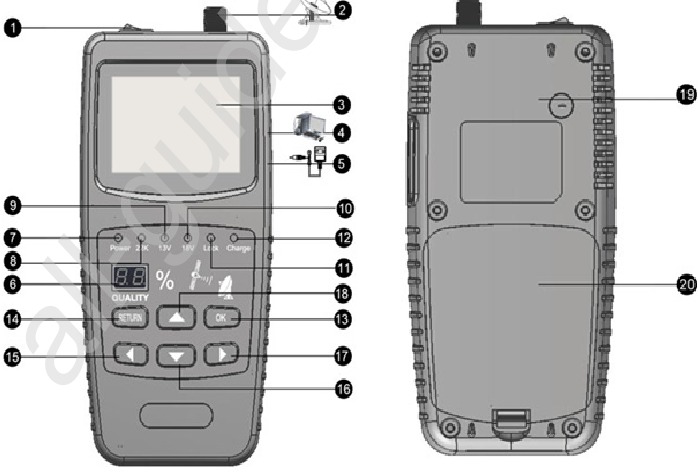

DESCRIPCIÓN GENERAL E ILUSTRACIÓN DEL PRODUCTO

ESQUEMA

• Medidor digital para la intensidad y la calidad de la señal
• Alarma sonora y luminosa para el bloqueo de la señal
• Cálculo automático del ángulo de AZ, EL
• Compatible con el tono DISEQC 1.0/1.1, 0/22 khz
• Bip integrado
• Protección contra cortocircuitos de LNB
• Batería de iones de litio de 7,4 V/800 mAh incluida
• Actualización de software a través del puerto USB
• Fácil de transportar

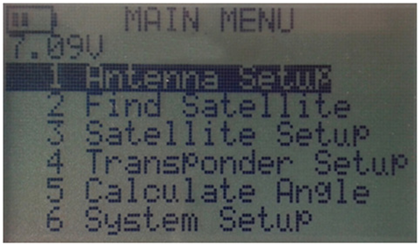

LAS INSTRUCCIONES DEL MENÚ OSD

Si ha instalado y conectado los cables del medidor, abra el interruptor de encendido para acceder al menú principal.

• Configuración de la antena
• Buscar satélite
• Configuración del satélite
• Configuración del transpondedor
• Configuración del sistema

Pulse las teclas de para mover el cursor hacia arriba o hacia abajo en la interfaz del menú, y luego use la tecla OK para confirmar una selección

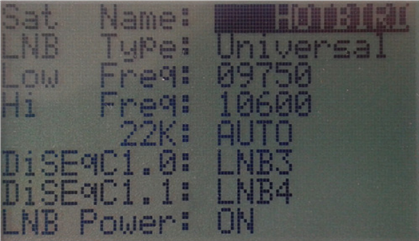

Configuración de la antena

Sat Name: pulse la tecla para seleccionar el satélite

LNB Type: pulse la tecla para seleccionar el tipo de LNB

Low Freq: pulse la tecla para seleccionar Low Freq o pulse la tecla OK; luego use la tecla para introducir el valor

Hi Freq: pulse la tecla para seleccionar Hi Freq o pulse la tecla OK; luego use la tecla para introducir el valor

22K: pulse la tecla para cambiar el tono 22K; si selecciona el tipo universal, el ajuste de 22K es automático

DiSEqC1.0 1.1: pulse la tecla para cambiar el puerto LNB

LNB Power: pulse la tecla para encender/apagar la alimentación de LNB.
Cuando todos los ajustes estén bien, pulse la tecla RETURN, luego pulse la tecla OK para guardar la edición.

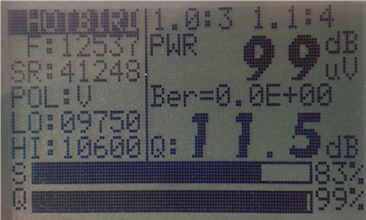

Buscar satélite

En la primera línea, podemos pulsar la tecla izquierda o derecha para cambiar el satélite.

En la segunda línea, podemos pulsar la tecla izquierda o derecha para cambiar el TP; luego pulsamos la tecla OK, podemos usar la tecla arriba o abajo para editar la frecuencia de TP.

En la tercera línea, podemos pulsar la tecla OK y luego editar la velocidad de símbolo. En la cuarta línea, podemos pulsar la tecla izquierda o derecha para seleccionar polar h o v.

Cuando todos los ajustes estén bien, podemos comprobar la señal LNB.

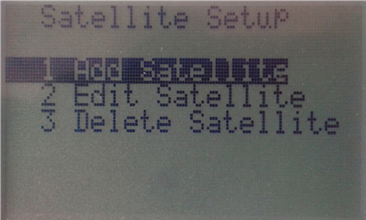

Configuración del satélite

1. Añadir satélite
2. Editar satélite
3. Eliminar satélite


Añadir satélite: el ajuste, consulte Configuración de la antena.

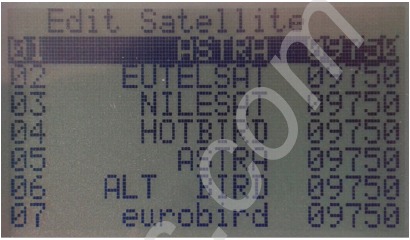

Editar satélite: pulse la tecla para subir/bajar página; luego pulse la tecla para seleccionar el satélite; pulse la tecla OK para editar la configuración del satélite, consulte Configuración de la antena.
Eliminar satélite: consulte Editar satélite y luego pulse la tecla OK para eliminar el satélite.

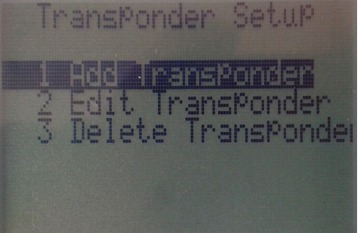

Configuración del transpondedor

1. Añadir transpondedor
2. Editar transpondedor
3. Eliminar transpondedor

Consulte Configuración del satélite

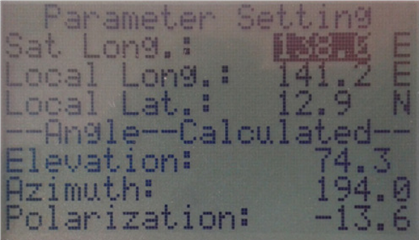

Calcular ángulo

Pulse la tecla para mover el cursor, luego pulse la tecla OK para seleccionar la opción. Pulse para introducir el valor pulse para configurar este/oeste o norte/sur. La parte inferior de la pantalla puede obtener los parámetros del satélite.

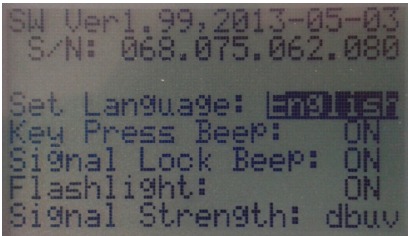

Configuración del sistema

La primera línea es la SW Ver
La segunda línea es el número de serie del hardware
Set language: cambie el idioma del sistema
Key press Beep: cambie el pitido de la tecla
Signal Lock Beep: cambie la alarma de pitido
Flashlight: cambie la linterna
Signal Strength: seleccione la unidad de señal

Especificaciones técnicas

Instrucciones importantes de seguridad

Antes de la instalación, nos gustaría recordarle algunas notas, que son muy importantes para operar de forma segura y correcta, de la siguiente manera:

• Asegúrese de leer este manual de usuario antes de comenzar su operación.
• Debe instalar la antena con la dirección y el ángulo correctos. Si la antena no funciona correctamente, póngase en contacto con su distribuidor local.
• Cuando la unidad se traslada repentinamente a un área caliente desde un área fría, puede causar algunos problemas. En ese caso, apague la alimentación y vuelva a encenderla después de 1 a 2 horas.
• Mantenga el medidor colocado en un espacio limpio con suficiente ventilación.
• No cubra el medidor ni lo coloque sobre una unidad que emita calor.
• Limpie la carcasa con un paño suave con un poco de líquido lavavajillas.
• No retire la cubierta.
• No deje que la unidad se exponga a calor, frío o humedad extremos.
• No permita que entren líquidos ni ningún otro material dentro de la unidad.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Satlink WS-6933
