Manual de Beam 7R

Atención e instalación
Mantenimiento
- Desconéctelo de la red eléctrica antes de iniciar la operación de mantenimiento.
- Las lámparas deben mantenerse secas para evitar trabajar en ambientes húmedos.
- El uso intermitente prolongaría eficazmente la vida útil de la lámpara.
- Para obtener una buena ventilación y efectos de iluminación, preste atención a la limpieza regular del ventilador, la red del ventilador y la lente.
- No utilice alcohol ni otros disolventes orgánicos para limpiar la carcasa, para evitar lesiones.
Atención
- Este aparato de iluminación es solo para uso profesional.
- Asegúrese de que la fuente de alimentación tenga una conexión a tierra adecuada antes de usar la lámpara.
- No coloque este producto en un lugar que sea fácil de aflojar o vibrar.
- En el proceso de uso, si la lámpara es anormal, deje de usar la lámpara a tiempo.
- Con el fin de garantizar la vida útil del producto, el producto no debe colocarse en un lugar húmedo o con fugas, y la temperatura no debe exceder los 60 grados por encima del trabajo ambiental.
- Cuando se utiliza la bombilla, el cambio de tensión de alimentación no debe superar el ±10%, la tensión es demasiado alta, lo que acortará la vida útil de la bombilla, y si la tensión es demasiado baja, afectará el color de la luz de la bombilla.
- Después de un corte de energía, se necesitan 20 minutos para enfriar completamente la lámpara antes de que pueda volver a encenderse.
- Los accesorios giratorios y de pegado de la lámpara deben revisarse regularmente, aflojarse, agitarse y fortalecerse a tiempo para evitar accidentes.
- Por favor, lea esta nota cuidadosamente para asegurar el uso normal del producto.

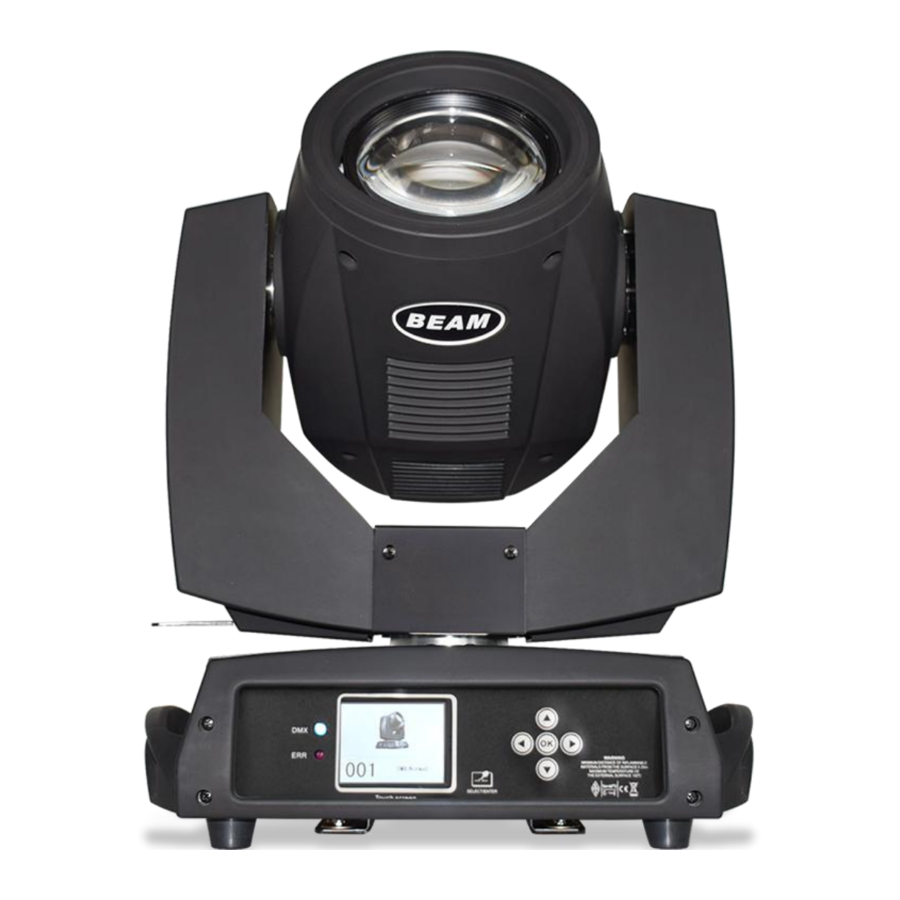

Presentación del producto
- Potencia de la fuente de luz: 260W;
- Fuente de alimentación: AC 200V~240V/50~60Hz;
- Rueda de color: Cada rueda de color consta de 13 segmentos de color + luz blanca;
- Rueda de gobos: 18 gobos;
- 540° de movimiento panorámico, 270° de movimiento de inclinación.
- Protección inteligente de protección térmica;
- Modo de control: DMX512/maestro-esclavo/Auto-run;
- Grados de protección IP20.

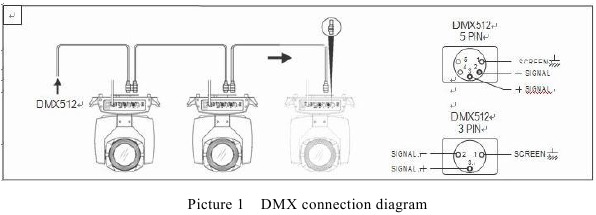

Conexión DMX
Ver figura 1.
El aparato está equipado con tomas XLR de 3 o 5 pines para entrada y salida DMX. Utilice la línea de señal de par trenzado especialmente blindada para DMX 512. La línea de señal generalmente se conecta a una distancia de 150 m. Cuando se transmite la señal a larga distancia, se debe agregar el amplificador de señal DMX512.
Utilice una línea de señal de par trenzado blindada para conectar desde la salida DMX del controlador a la entrada DMX del primer dispositivo, Y conecte desde la salida DMX del primer dispositivo a la entrada DMX del segundo dispositivo, por paridad de razonamiento, Hasta que todas las lámparas y linternas estén conectadas, Luego instale un enchufe terminal en la última lámpara de conexión de salida de 3 núcleos de cada enlace.(Suelde una resistencia de 4/1 W,120 Ω entre los pines 2 y 3.)

Consejo importante: la línea no puede entrar en contacto entre sí o con la carcasa metálica.
- El método para calcular el código de dirección inicial del aparato:
El código de dirección inicial de la lámpara actual es igual a (el código de dirección inicial de la lámpara anterior)+(número de canales de la lámpara) que indica:- el valor del código de dirección inicial de la primera lámpara es A001.
- El número de canales básicos para el controlador debe ser mayor o igual que el número total de canales utilizados en el aparato.
- Nota: cuando se utiliza cualquier controlador, cada lámpara debe tener su propio código de dirección inicial, si el primer código de dirección inicial de la lámpara establece A001, el número de ruta de la lámpara de 16; Entonces el código de dirección inicial para la segunda lámpara se establece en A017; el código de dirección inicial para la tercera lámpara se establece en A033; y así sucesivamente.(esta configuración también debe ser determinada por diferentes estaciones de control)
Instalación de aparatos
Las lámparas se pueden colocar horizontalmente, oblicuamente y al revés. Siempre preste atención al método de instalación cuando cuelgue oblicuamente y al revés.

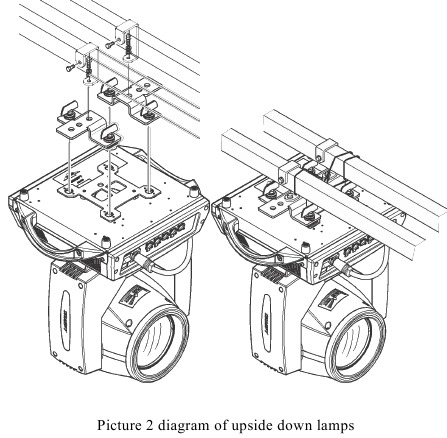

Como se muestra en la figura 2, Para garantizar la seguridad, Antes de ubicar las lámparas, para garantizar la estabilidad del lugar de instalación, En la instalación al revés debe ser Mantenga la lámpara no deje caer el marco de soporte, Evite que las lámparas se caigan y se deslicen, necesita usar una cuerda de seguridad a través del marco de soporte y el mango de la lámpara.
Está prohibido el paso de peatones debajo de la lámpara durante la instalación y la puesta en marcha, revise la cuerda de seguridad regularmente para detectar desgaste, los tornillos de gancho no se aflojan.
No asumiremos ninguna responsabilidad por todas las consecuencias derivadas de la caída de la lámpara debido a la instalación inestable de la suspensión.

PANEL DE CONTROL

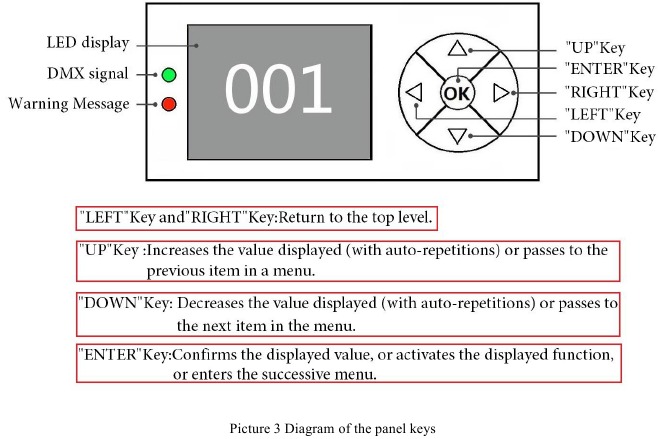

Descripción de los botones

Consulte la figura 3.

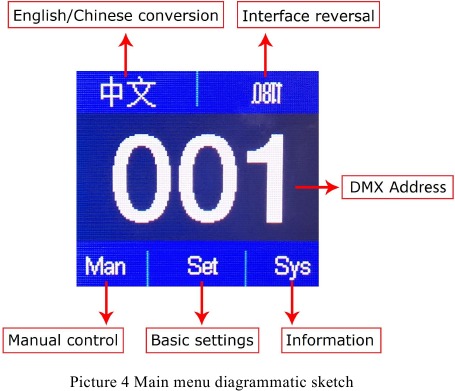

Descripción del menú

Consulte la figura 4.
Manualmente
Esta interfaz se utiliza para controlar las lámparas actuales, al mismo tiempo que se entra en el estado maestro (no recibe señal DMX, envía señal DMX al esclavo a través del bus). El menú Manual mostrará los 16 o 20 canales según la configuración estándar de 16 canales o extendida de 20 canales en el Menú de configuración.
| Opciones | Descripción | |
| 1CH. Rueda de color | 0~255 | Pulse el botón "OK" (OK) para entrar en el modo de edición. Ahora se selecciona el bit de las centenas, pulse "UP" (ARRIBA) o "DOWN" (ABAJO) para cambiar el valor del canal. Pulse "OK" (OK) de nuevo para elegir el bit de las decenas para editar. Pulse "OK" (OK) una vez más para elegir el bit de las unidades, de nuevo para salir del modo de edición. |
| ...... | 0~255 | |
| 14CH. Función Marco | 0~255 | |
| 15CH. Reset | El diálogo de confirmación se mostrará después de pulsar el botón "OK" (OK), pulse "OK" (OK) de nuevo para entrar en la interfaz de restauración, todos los motores se reinician. | |
| 16CH. Control de lámparas | on | |
| off | ||
| 17CH. Vacío | 0~255 | Se muestra cuando el modo de canal está configurado como "Extended CH20" (CH20 extendido) |
| 18CH. La velocidad de la rueda de color | 0~255 | Se muestra cuando el modo de canal está configurado como "Extended CH20" (CH20 extendido) |
| 19CH. velocidad del atenuador-prisma-atomizador | 0~255 | Se muestra cuando el modo de canal está configurado como "Extended CH20" (CH20 extendido) |
| 20CH. velocidad del gobo | 0~255 | Se muestra cuando el modo de canal está configurado como "Extended CH20" (CH20 extendido) |
Configuración
| Opciones | Descripción | |
| Modo de ejecución | DMX | Estado del esclavo: recibe la señal DMX de la consola principal o del maestro |
| AUTO 1 | Demostración del efecto de ejecución AUTO. Estado del maestro: AUTO y envía señal DMX al esclavo | |
| AUTO 2 | ||
| Random | ||
| Sound | ||
| Dirección DMX | 1~512 | La flecha amarilla fue seleccionada, pulse el botón "OK" (OK) para entrar en el modo de edición, cuando el color de la fuente es rojo, pulse "UP" (ARRIBA) o "DOWN" (ABAJO) para cambiar el código de dirección, pulse "OK" (OK) de nuevo para guardar y salir de la edición. |
| Modo de canal | Standard 16CH | Modo estándar de 16 canales, los canales 17~20 son inútiles |
| Extended 20CH | Modo extendido de 20 canales, los canales 17~20 controlan la velocidad (ver la lista de canales) | |
| Inversión de giro horizontal | OFF | Intercambia los puntos de inicio y fin al abrir, el valor por defecto es OFF (APAGADO) |
| ON | ||
| Inversión de inclinación | OFF | Intercambia los puntos de inicio y fin al abrir, el valor por defecto es OFF (APAGADO) |
| ON | ||
| Intercambio de giro horizontal-vertical | OFF | |
| ON | Invierte los canales de giro horizontal-vertical (incluida la afinación) | |
| Codificador de giro horizontal-vertical | ON | Utiliza el codificador (optoacoplador) para estimar el paso incorrecto y corregir la posición incorrecta |
| OFF | No utilice el codificador (optoacoplador) para corregir la posición | |
| Señal DMX | KEEP | Sigue como este estado |
| CLEAR | Retorno del motor, deja de funcionar. | |
| Pantalla | OFF | Siempre brillante |
| ON | Salvapantallas | |
| Lámpara encendida después del inicio | off | Se reinicia después de encenderlo, no enciende la lámpara (necesita usar el Menú o la consola para encender las lámparas manualmente) |
| on | Enciende automáticamente las lámparas después de encenderlo, y se reinicia sólo después de encender las lámparas con éxito | |
| Cambio lineal de la rueda de color | ON | Cambio lineal de la rueda de color |
| OFF | Sin cambio lineal de la rueda de color, cambio de medio color | |
| Restaurar la configuración predeterminada | El diálogo de confirmación se mostrará después de pulsar el botón "OK" (OK), pulse "OK" (OK) de nuevo para restaurar la configuración predeterminada. | |
Sistema
| Opciones | Descripciones | |
| DIS Ver | Versión de pantalla | |
| MT Ver | Versión del motor | |
| Restablecer la calibración | Calibración de giro horizontal | Después de entrar en la subinterfaz, ajuste las posiciones de reposo de los motores en giro horizontal e inclinación para compensar el error en las instalaciones de hardware, el rango de ajuste es -128~+127, +0 significa que no hay cambios. |
| Calibración de la inclinación | ||
| Calibración de la rueda de color | ||
| Calibración del gobo | ||
| Calibración del enfoque | ||
| Calibración del atenuador | ||
| Calibración del prisma 1 | ||
| Calibración del prisma 2 | ||
| Calibración de la escarcha | ||
| Calibración de la lente de arco iris | ||
| Monitorización del sensor | Estado del Hall de giro horizontal | 0 es detectado, de lo contrario 1 |
| Estado del Hall de inclinación | 0 es detectado, de lo contrario 1 | |
| Estado del Hall de la rueda de color | 0 es detectado, de lo contrario 1 | |
| Estado del Hall del gobo | 0 es detectado, de lo contrario 1 | |
| Estado del Hall del enfoque | 0 es detectado, de lo contrario 1 | |
| Estado del disco de codificación de giro horizontal | 2 dígitos, cada dígito corresponde a un conmutador fotoeléctrico en el disco de codificación | |
| Estado del disco de codificación de inclinación | 2 dígitos, cada dígito corresponde a un conmutador fotoeléctrico en el disco de codificación | |
| Valor del paso de codificación de giro horizontal | Dirección positiva, el valor del paso aumenta, dirección negativa, el valor del paso disminuye. Los mismos valores son normales cada vez que van a un determinado punto. | |
| Valor del paso de codificación de inclinación | Dirección positiva, el valor del paso aumenta, dirección negativa, el valor del paso disminuye. Los mismos valores son normales cada vez que van a un determinado punto. | |
| Registro de errores del sistema | Si ERR rojo está encendido, significa que la lámpara tiene un error, entra en la subinterfaz para comprobar los detalles. Puede pulsar el botón "Clear" (Borrar) para borrar el registro. | |
| Valor del canal DMX | Entra en la subinterfaz, muestra el valor del canal usando número y porcentaje | |
| Error | Descripciones | |
| Fallo de conexión de la placa MT | La placa del controlador no tiene respuesta. La línea que conecta la placa de visualización y las líneas de comunicación UART en la placa del controlador, o hay algo mal con la placa del controlador. | |
| Fallo de restablecimiento del giro horizontal | Interruptor fotoeléctrico de giro horizontal, o problema del motor de giro horizontal | |
| Fallo de restablecimiento de la inclinación | Interruptor fotoeléctrico de inclinación, o problema del motor de inclinación | |
| Error del Hall del eje X (Error del Hall de giro horizontal) | Error del Hall de inclinación | |
| Error del Hall del eje Y (Error del Hall de inclinación) | Error del Hall de inclinación | |
| Fallo de restablecimiento del color del motor | Hall de la rueda de color, o problema del motor de la rueda de color | |
| Fallo de restablecimiento del Hall del gobo (Fallo de restablecimiento del motor del gobo) | Hall del gobo, o problema del motor del gobo | |
| Fallo de restablecimiento del enfoque del motor | Hall de enfoque, o problema del motor de enfoque | |
| Fallo de control de la lámpara | Fallo de encendido/apagado de las lámparas, problema del encendedor o de la lámpara | |
| horas de lámpara demasiado largas, por favor, sustituya | El tiempo total de encendido de la lámpara supera el valor máximo en la configuración avanzada, para recordar al usuario que debe sustituir la lámpara. Después de la sustitución, borre el valor de tiempo de encendido de la lámpara en la configuración avanzada para registrar desde el inicio. | |
FUNCIÓN DE CANAL
Lista de canales
| Canal | MODO DE CANAL | |
| 16 | 20 | |
| 1 | RUEDA DE COLORES | RUEDA DE COLORES |
| 2 | STROBE | STROBE |
| 3 | DIMMER | DIMMER |
| 4 | CAMBIO DE GOBO ESTÁTICO | CAMBIO DE GOBO ESTÁTICO |
| 5 | INSERCIÓN DE PRISMA | INSERCIÓN DE PRISMA |
| 6 | ROTACIÓN DE PRISMA | ROTACIÓN DE PRISMA |
| 7 | VACÍO | VACÍO |
| 8 | FROST | FROST |
| 9 | ENFOQUE | ENFOQUE |
| 10 | PAN | PAN |
| 11 | PAN FINE | PAN FINE |
| 12 | TILT | TILT |
| 13 | TILT FINE | TILT FINE |
| 14 | FUNCIÓN MARCO | FUNCIÓN MARCO |
| 15 | RESET | RESET |
| 16 | CONTROL DE LÁMPARA | CONTROL DE LÁMPARA |
| 17 | TIEMPO DE PAN-TILT | |
| 18 | TIEMPO DE COLOR | |
| 19 | TIEMPO DE DIMMER-PRISMA-FROST | |
| 20 | TIEMPO DE GOBO | |

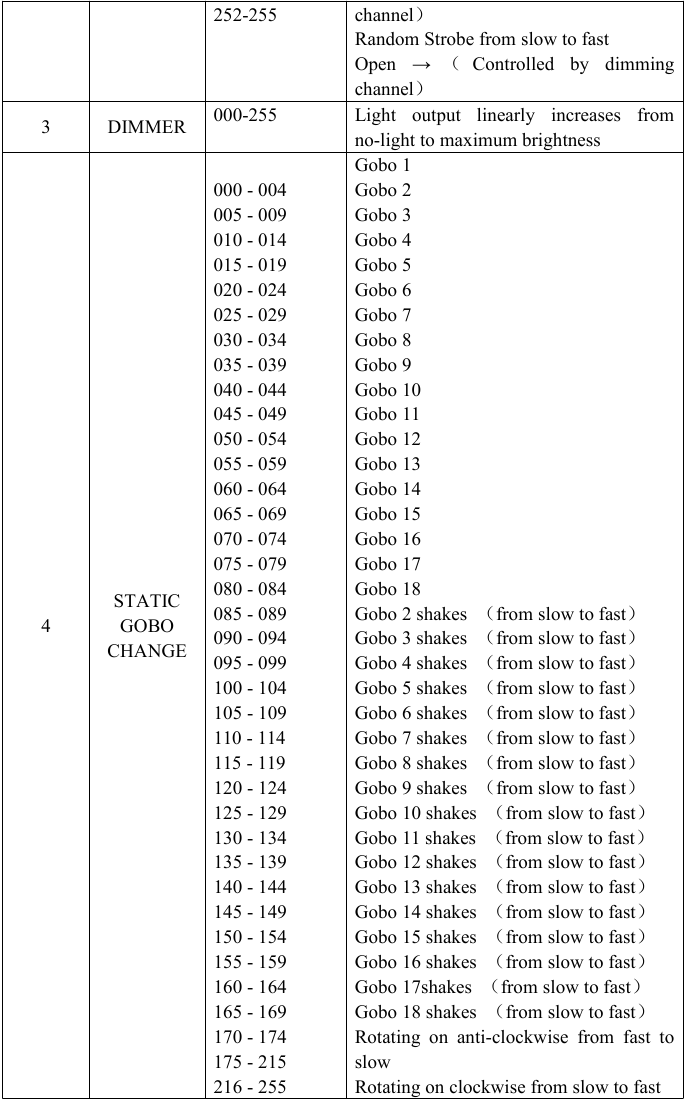

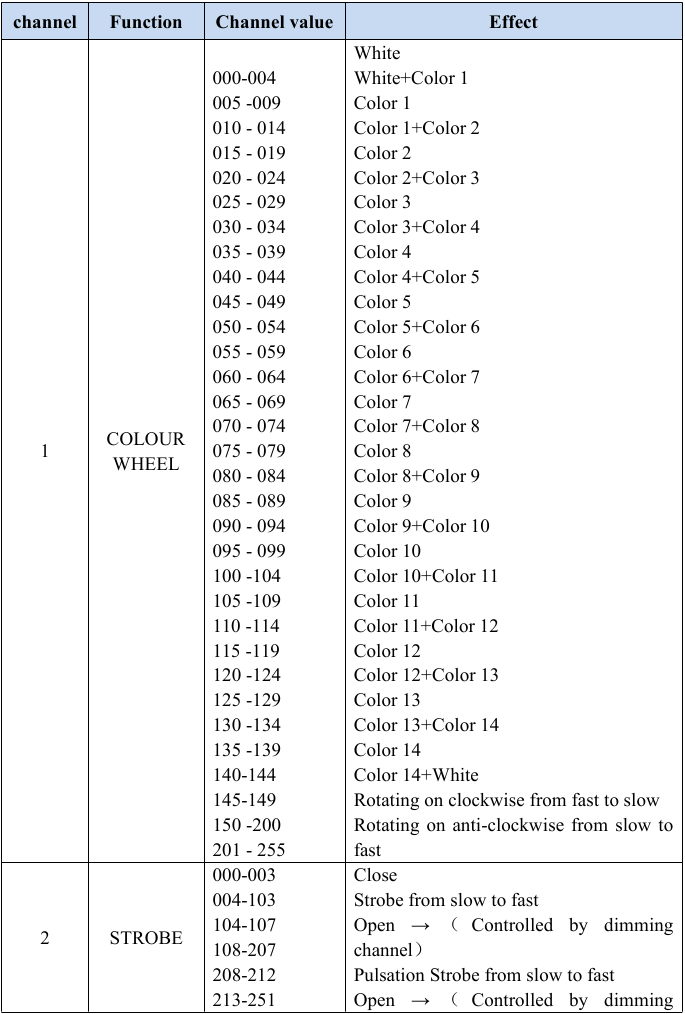

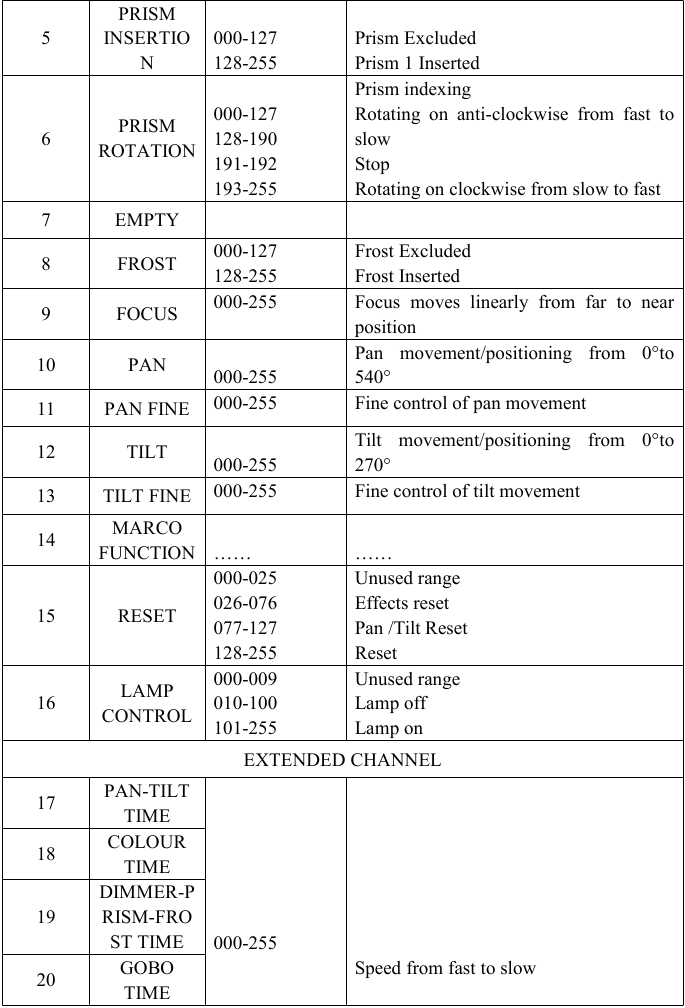

Numérico detallado:



RESOLUCIÓN DE PROBLEMAS
Se recomienda alguna solución para la resolución de problemas normales. Cualquier problema inextricable siempre debe ser manejado por personal profesional. Desconecte la fuente de alimentación antes de realizar el mantenimiento de la luz.
-
LÁMPARA APAGADA
- Compruebe si instala el voltaje adecuado
- Compruebe si la fuente de alimentación llegará al final de su vida útil y puede explotar, reemplace una fuente de alimentación con la misma descripción.
- Compruebe si la fuente de alimentación es suficiente.
- Compruebe si el controlador DMX 512 pasa la orden de "encendido".
-
La unidad no puede aceptar la orden de control
- Compruebe que la dirección del código de inicio y la opción de función sean correctas.
- Compruebe si el cable de control de comunicación está en buena conexión o si el cable es demasiado largo o se interrumpe.
- Compruebe si el sistema de control no es válido, compruebe si el amplificador de señal de la cadena conectada es válido.
- Compruebe si el cable de comunicación es demasiado largo o si el otro equipo está conjugado mutuamente.
- Organice bien el cable, acorte el cable de señal, coloque el cable de alto voltaje y el cable de bajo voltaje por separado.
- Añada el aislador de amplificación de señal.
- El cable de señal utiliza el excelente doblete de blindaje.
- El extremo del extremo de la luz y la resistencia final (120OHM).
-
La luz no se puede mover
- Compruebe si la fuente de alimentación es adecuada para los datos de voltaje de la luz.
- Compruebe si las luces están deformadas, si las piezas internas están rotas, si se mojan, etc., lo que provocará un contacto suelto.
- Compruebe si el cable conductor interno y el conector están sueltos.
- Compruebe si las piezas eléctricas (como el transformador, la placa PCB, el controlador) están en cortocircuito o se queman.
-
El pan&tilt no puede funcionar normalmente en el trabajo
- Compruebe según el paso a paso anterior.
- Compruebe si la correa del X/Y está rota.
- Compruebe si los datos de dirección X/Y al receptor están dañados.
- Restablecer el proyector.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
