Manual del Yamaha FC7
INTRODUCCIÓN
El FC7 utiliza un control de potenciómetro rotatorio y es compatible con el tipo de pedal de interpretación fotográfica más antiguo (FC-3A). Además, el FC7 tiene una función de fortissimo, que le permite acentuar ciertas partes de su interpretación. Además, el ángulo del pedal es ajustable para la interpretación sentado o de pie. Para aprovechar al máximo las capacidades del FC7 y disfrutar de un funcionamiento sin problemas, lea atentamente este manual.
ESTE APARATO DIGITAL NO EXCEDE LOS LÍMITES DE "CLASE B" PARA LAS EMISIONES DE RUIDO DE RADIO DE LOS APARATOS DIGITALES ESTABLECIDOS EN LA REGULACIÓN DE INTERFERENCIA DE RADIO DEL DEPARTAMENTO DE COMUNICACIONES CANADIENSE.
ESPECIFICACIONES
Ángulo total del pedal: 30º
(Tanto en posición de pie como sentado)

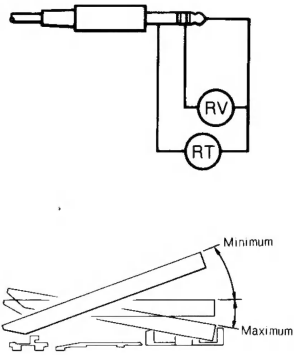

Resistencia
| (KΩ) | ||
| RT | RV | |
| Mínimo | 50±30% | 50±30% |
| Máximo | 50 ± 30% | — |
Dimensiones (An x Al x P): 116 x 58 x 250mm
Peso: 1,3 kg
FUNCIONAMIENTO DEL FC7

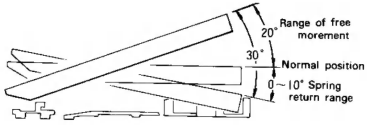

Función fortissimo
Esto le permite enfatizar selectivamente partes de su interpretación. Como se muestra en el diagrama, el ángulo del pedal es de 30º cuando está completamente levantado. El pedal se detendrá en cualquier punto en el que retire el pie desde la posición totalmente levantada hasta la posición estándar. Si pisa el pedal aún más desde la posición estándar, volverá a la posición estándar cuando retire el pie. Además, ajustando el tornillo de la parte inferior, puede ajustar el rango de retorno del resorte de 0º ~ 10º.

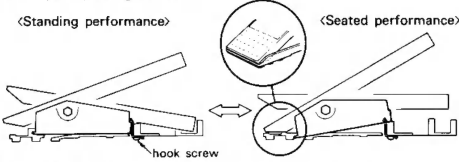

Ángulo de pedal seleccionable
Como se muestra a continuación, puede cambiar el ángulo del pedal para que se ajuste a su posición de interpretación
Para seleccionar el ángulo del pedal
- Afloje el tornillo de gancho con un destornillador.
![]()
- Mueva el cuerpo del pedal a la posición de la ilustración.
- Vuelva a apretar el tornillo de gancho.
CONEXIÓN DE MÚLTIPLES PEDALES
Cuando utilice varios FC7, puede conectarlos entre sí moviendo la placa de metal de la parte inferior.
ALMACENAMIENTO DEL CABLE
Guarde el cable como se muestra.

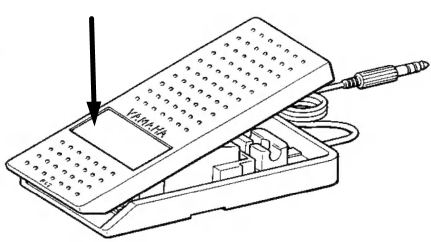

Puede escribir la función del pedal (por ejemplo, VOLUME, MODULATION) en un trozo de cinta adhesiva y colocarlo en esta área
PRECAUCIONES
LÉASE DETENIDAMENTE ANTES DE CONTINUAR
* Guarde estas precauciones en un lugar seguro para futuras consultas.
Siga siempre las precauciones básicas que se enumeran a continuación para evitar la posibilidad de lesiones graves o incluso la muerte por descarga eléctrica, cortocircuito, daños, incendio u otros peligros. Estas precauciones incluyen, entre otras, las siguientes:
- No abra el instrumento ni intente desmontar las piezas internas ni modificarlas de ninguna manera. El instrumento no contiene piezas que el usuario pueda reparar. Si parece que funciona mal, deje de usarlo inmediatamente y haga que lo inspeccione personal de servicio cualificado de Yamaha.
- No exponga el instrumento a la lluvia, no lo utilice cerca del agua ni en condiciones húmedas.
Siga siempre las precauciones básicas que se enumeran a continuación para evitar la posibilidad de lesiones físicas a usted o a otras personas, o daños al instrumento o a otras propiedades. Estas precauciones incluyen, entre otras, las siguientes:
- No exponga el instrumento a un polvo o vibraciones excesivas, ni a un frío o calor extremos (como a la luz solar directa, cerca de un calentador o en un coche durante el día) para evitar la posibilidad de desfiguración del panel o daños a los componentes internos.
- Antes de mover el instrumento, retire el cable conectado.
- Cuando limpie el instrumento, utilice un paño suave y seco. No utilice disolventes de pintura, disolventes, líquidos de limpieza o paños de limpieza impregnados de productos químicos. Además, no coloque objetos de vinilo o plástico sobre el instrumento, ya que podría decolorar el panel.
- No apoye su peso sobre el instrumento, ni coloque objetos pesados sobre él, y no utilice una fuerza excesiva sobre los conectores.
*Yamaha no se hace responsable de los daños causados por el uso o las modificaciones inadecuadas del instrumento.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del Yamaha FC7
