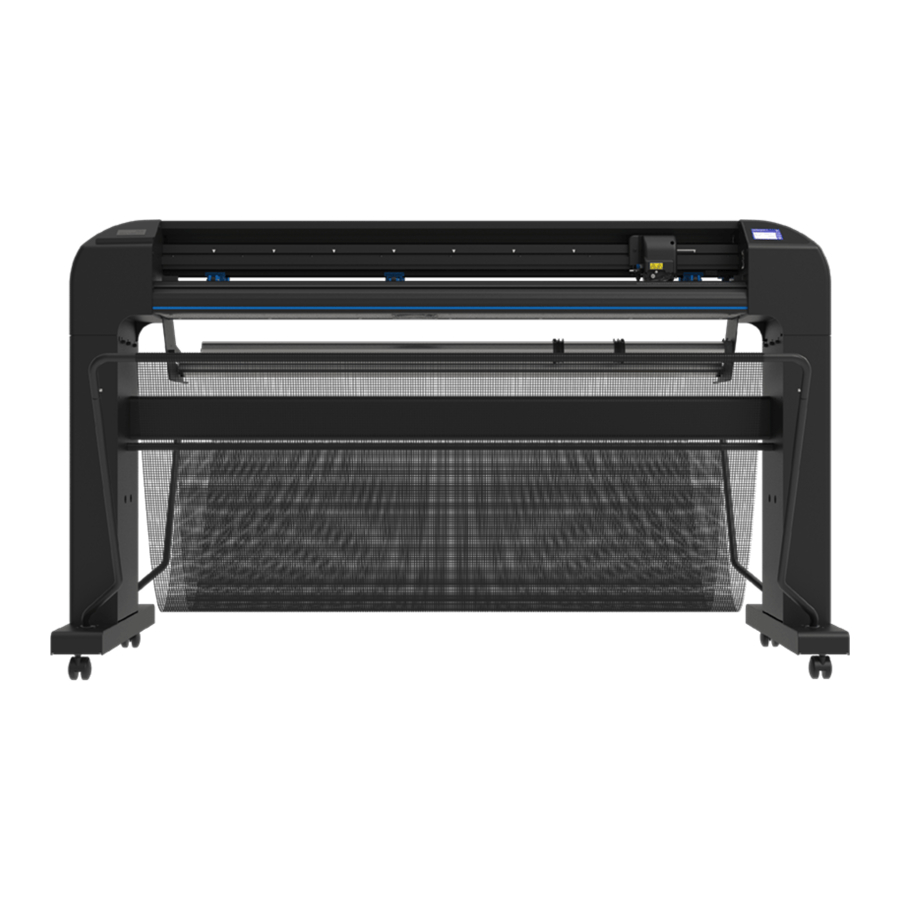

Manual de la Summa S3

Introducción

El espacio necesario para el montaje es de 3 m (10 pies) en la parte delantera y 1 m (3,3 pies) en la parte trasera.

Se necesitan 2 personas para realizar ciertas tareas.

El tiempo necesario para el montaje del plotter es de aproximadamente 60 minutos.

Lea atentamente estas instrucciones.
Estas instrucciones de montaje explican cómo montar el soporte y el plotter.
Consulte el manual de inicio rápido para poner en marcha la máquina.
Si va a utilizar un sistema de recogida de material en rollo, debe instalarse después del paso 13 de este manual. Consulte las instrucciones de montaje independientes para el sistema de recogida de material en rollo.

Desembalaje

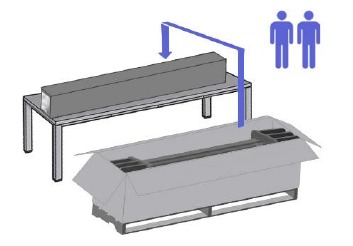

1. Disponga de una superficie plana (preferiblemente una mesa) para desembalar el plotter, su soporte y cesta, y los accesorios.

2.

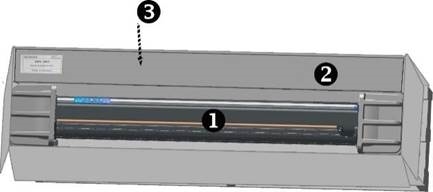

1. El plotter, embalado en una película de plástico.
2. La caja que contiene las piezas para el soporte y la cesta.
3. debajo
   Una caja separada que contiene los accesorios.

3. Coloque con cuidado la caja con las piezas para el soporte y la cesta sobre la superficie plana.

4. Saque los tapones de los extremos de la caja que contiene el plotter. Deje la caja a un lado.

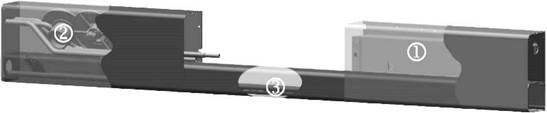

5. Retire el embalaje de alrededor de las piezas del soporte. Coloque con cuidado las piezas sobre la superficie plana. Deslice los amortiguadores del embalaje y fuera de las patas del soporte.
6. Las piezas para el soporte y la cesta están embaladas unas dentro de otras. Tenga cuidado de no dañar ninguna pieza al sacarlas. contiene los pies. contiene los tubos cortos, las bridas y los herrajes. contiene los tubos largos y la cesta.


Montaje del soporte

1. Reúna las piezas para el soporte.

2. Reúna los herrajes necesarios. La abrazadera de montura es para la cesta, no la necesita ahora mismo.

3. Reúna las herramientas necesarias.

4. Coloque las dos patas con el lado abierto hacia arriba y los orificios (resaltados) uno frente al otro.

5. Monte el panel horizontal entre las dos patas y fíjelo con cuatro tornillos en los orificios de cada lado.

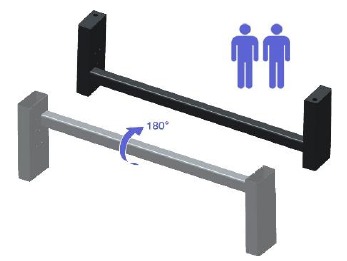

6. Dé la vuelta al soporte. El lado donde está montado el panel horizontal es la parte trasera del soporte.


   se necesitan dos personas.

7. Tome los dos pies e identifique la parte trasera de los pies (flecha).

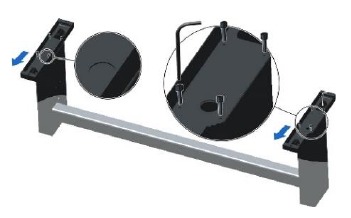

8. Monte los dos pies con cuatro tornillos a cada lado. La parte trasera de los pies debe estar en el mismo lado que el panel horizontal.

9. Monte cuatro ruedas en los orificios roscados de los pies y sujételas con la llave de 13 mm.

10. Ponga el soporte en posición vertical.

    se necesitan dos personas. Para ocultar el cable de alimentación y el cable de comunicación, proceda al paso 11. De lo contrario, proceda al paso 14.

11. La pata derecha del soporte tiene un orificio en la parte inferior y un recorte en la parte superior para guiar los cables y ocultarlos.

12. Reúna el cable de alimentación y el cable USB o LAN y márquelos a 28-30 cm (11-12 pulgadas) de los extremos.

13. Deje los extremos de los cables hasta sus marcas fuera de la pata. Introduzca el resto del cable en la pata y guíelo a través del orificio de la parte inferior.

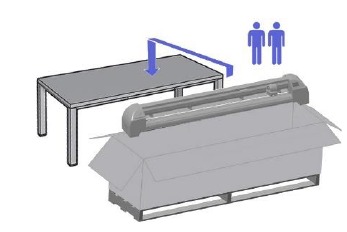

14. Saque con cuidado el plotter de la caja y colóquelo boca abajo sobre la superficie plana. Importante: se necesitan dos personas.

15. Inserte dos tornillos en la placa lateral izquierda y dos en la derecha del plotter. Esto ayudará a colocar el plotter correctamente en el soporte. Gírelos tres vueltas. No inserte un tornillo en la parte delantera.

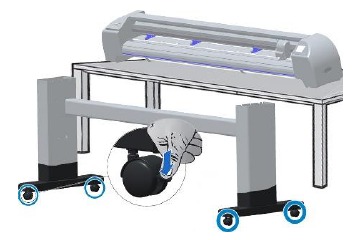

16. Mueva el soporte hacia el plotter, con el panel horizontal (la parte trasera del soporte) más cerca del plotter. Bloquee las ruedas.

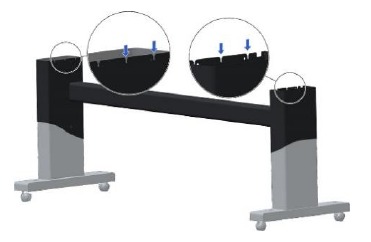

17. Localice las dos ranuras en la parte trasera izquierda y en la trasera derecha del soporte para los tornillos de la placa lateral.

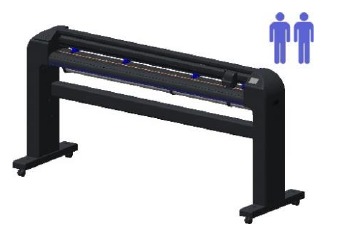

18. Coloque el plotter en el soporte. Asegúrese de que los tornillos de las placas laterales del plotter (paso 15) se deslizan completamente en las ranuras del soporte.

    se necesitan dos personas.

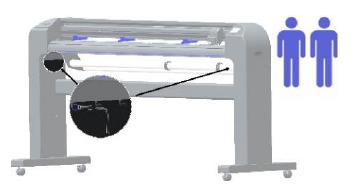

19. Inserte un tornillo con arandela adicional en el orificio previsto en la parte delantera, tanto a la izquierda como a la derecha. A continuación, asegure los seis tornillos (los cuatro tornillos del paso 15 y los dos tornillos del paso 19).

    se necesitan dos personas.

20. Reúna las piezas para la cesta.

21. Desenrolle el material para la cesta y colóquelo en el suelo.

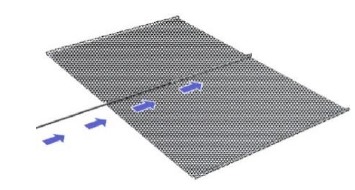

22. Inserte el tubo recto largo en el bucle central del material.

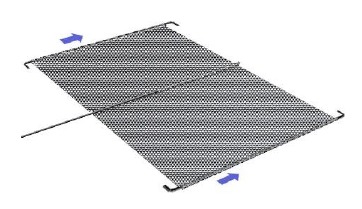

23. Inserte un tubo largo a cada lado del material.

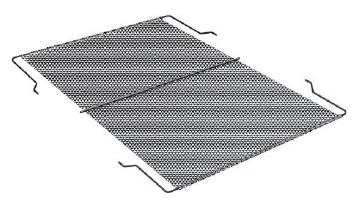

24. Fije los tubos cortos a los extremos de los tubos largos. Los tubos cortos vienen en dos tamaños: utilice tubos de la misma longitud en el mismo lado.

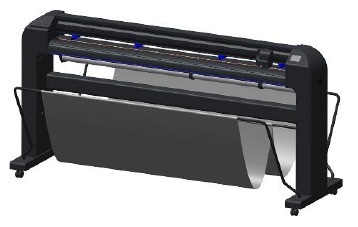

25. Coloque la cesta montada en el soporte con los tubos cortos en la parte trasera y el tubo central en el orificio superior. Un lado de la cesta tiene que pasar por debajo del panel horizontal para llegar al otro lado.

26. Detalle de los pies.

27. Detalle del tubo central, montado mediante una abrazadera de montura a cada lado. Se recomienda montar la abrazadera de montura en un lado antes de montar el tubo horizontal.
