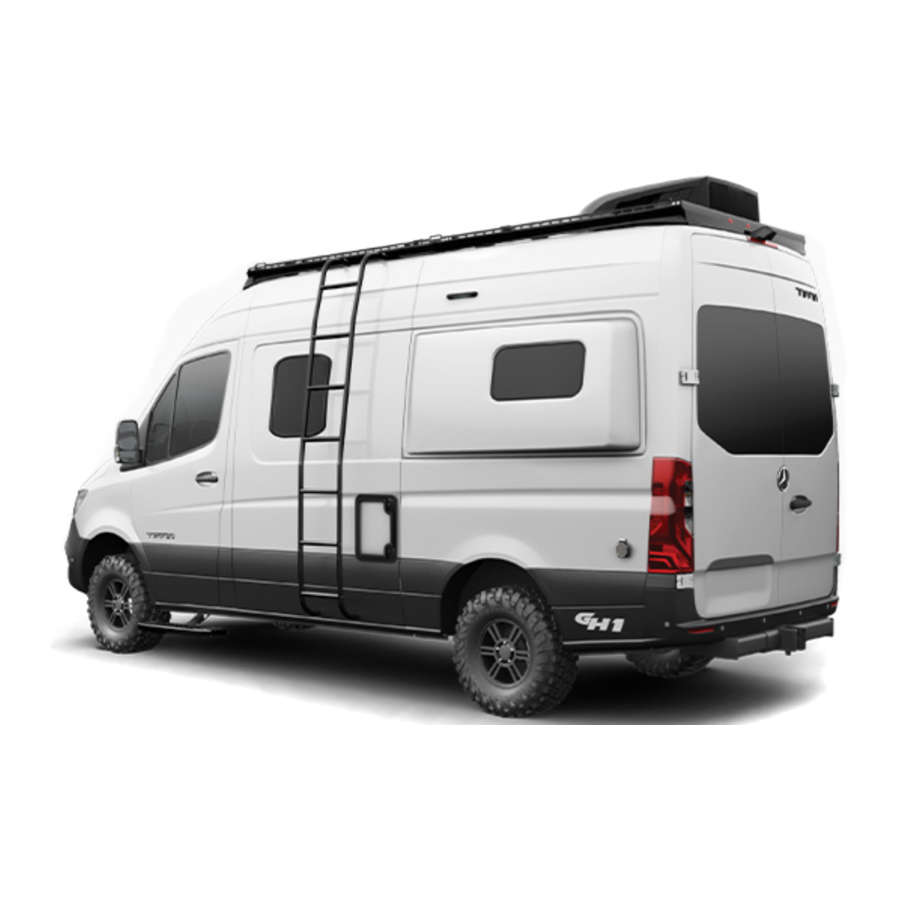

Manual del Tiffin GH1

INFORMACIÓN GENERAL

Alimentación de tierra
El Tiffin GH1 utiliza el SmartPlug para la alimentación de tierra, que se encuentra en la parte trasera de la furgoneta en el lado del conductor.
El cable de alimentación de tierra de 30 AMP se puede utilizar para cargar la batería auxiliar o para alimentar la furgoneta directamente.
Nota: No intente utilizar ningún adaptador eléctrico para convertir el cable de alimentación de 30 AMP suministrado, ya que esto dañará los componentes eléctricos del interior de la furgoneta.

Interruptor principal de desconexión de la batería
Si el interruptor principal de desconexión de la batería está apagado, las baterías no se cargarán con el cable de alimentación de tierra de 30 A.
El interruptor principal de desconexión de la batería cortará toda la alimentación hacia y desde la batería, excluyendo la carga auxiliar del alternador mientras el vehículo está en marcha.
El alternador auxiliar no se desconectará de la batería cuando el interruptor esté en la posición "OFF" (APAGADO).
Esto le permitirá cargar su autocaravana mientras está en tránsito sin el riesgo de que los componentes eléctricos permanezcan alimentados.

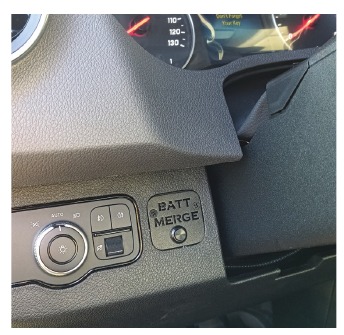

Combinación de baterías
Situada a la izquierda del volante, la función de combinación de baterías permite la conexión entre la batería auxiliar y la batería del chasis para arrancar su furgoneta.

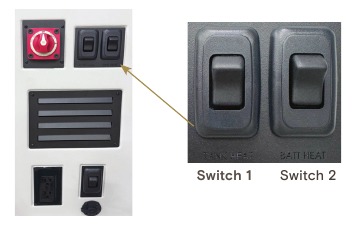

Interruptor principal de desconexión de la batería

Interruptor 1: El calor del depósito corta la alimentación del termostato que regula las almohadillas térmicas del depósito de retención para que las almohadillas no se enciendan cuando la almohadilla térmica del depósito alcance temperaturas de congelación.

Interruptor 2: El calor de la batería corta la alimentación del termostato que regula los calentadores de la batería para que los calentadores no se enciendan cuando la batería alcance temperaturas de congelación.
Nota: Hemos incluido estos interruptores específicamente si planea dejar su RV estacionado en temperaturas de congelación durante períodos prolongados. Con estos interruptores, puede cortar toda la alimentación de la furgoneta para evitar el agotamiento rápido de la batería, al mismo tiempo que evita que los tanques de retención se congelen y se asegura de que las baterías permanezcan por encima de su temperatura de funcionamiento (-4 grados). Las baterías no aceptarán una carga cuando las temperaturas internas caigan por debajo de los 25 grados; sin embargo, seguirá teniendo la flexibilidad de apagar el calentador para el almacenamiento a largo plazo.

Eliminación del depósito de aguas grises
Mientras utiliza la furgoneta, es importante mantener la válvula de compuerta del depósito de aguas grises cerrada en todo momento, con la excepción del vaciado. Esto permite que una cantidad suficiente de líquido permanezca en el depósito para proporcionar un flujo suave a través de la compuerta y las válvulas de drenaje al vaciar. La cantidad suficiente de líquido en el depósito provoca una acción de remolino que debería llevarse consigo cualquier residuo sólido acumulado.

Depósito de aguas negras y eliminación de aguas residuales
El depósito de aguas negras está situado en el lado del conductor del vehículo. Para eliminar las aguas residuales del depósito de aguas negras, debe retirar el depósito de su posición de retención en la furgoneta, como se muestra, y eliminarlo en un depósito de aguas negras certificado.

1. Depósito de aguas negras
2. Eliminación de aguas grises

FONTANERÍA

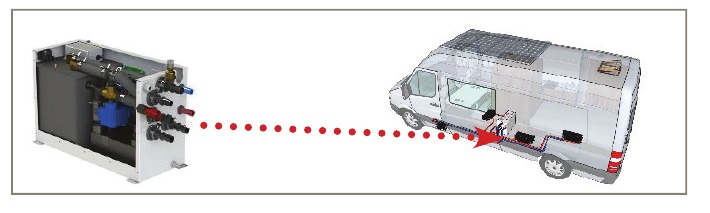

Conexiones de agua de la ciudad
La conexión de agua de la ciudad se encuentra en el panel Nautilus P4 en la parte trasera del lado del pasajero de la unidad (dentro de la furgoneta). Hay una entrada adicional en el exterior justo detrás de la rueda trasera del lado del pasajero. Ambas entradas también se utilizarán para llenar el depósito de agua dulce. La única diferencia entre llenar el depósito y conectarse al agua de la ciudad será la orientación de las válvulas en el panel P4.

Escanee el código QR para ver las diferentes orientaciones de las válvulas.

ELECTRODOMÉSTICOS

Mesa de exterior
Su furgoneta está equipada con una mesa magnética plegable para usarla cuando la puerta corredera está abierta.

Placa de inducción
Su furgoneta está equipada con una placa de inducción de un quemador que se encuentra en el cajón junto al fregadero.
Utilícela solo con la toma de corriente situada encima del armario superior de la cocina. Esta toma de corriente tiene su propio disyuntor designado de 20 AMP.

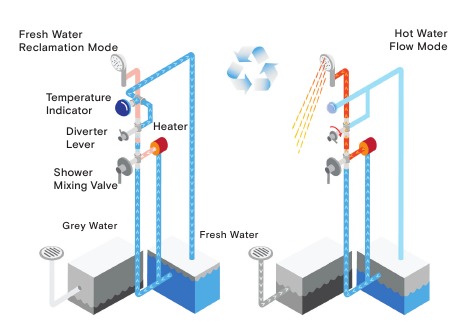

CARACTERÍSTICAS DEL BAÑO

Baño húmedo
El Tiffin GH1 cuenta con un baño húmedo; una casa tanto para la ducha como para el inodoro. En este espacio hay una cortina de ducha magnética y extraíble, además de un tendedero retráctil. El baño húmedo utiliza un sistema SHOWERMISER™, que permite que el agua dulce circule hasta que alcanza la temperatura deseada antes de salir por la boquilla de la ducha. Para iniciar la circulación, se debe girar el desviador. Una vez que el agua alcanza la temperatura deseada, el indicador circular se volverá de color azul/blanco.

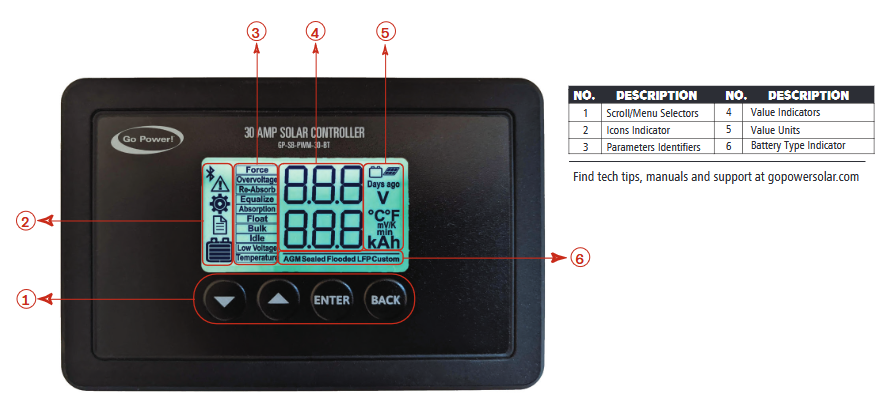

CONTROLADOR SOLAR

Controlador solar Go Power

CLIMATIZACIÓN

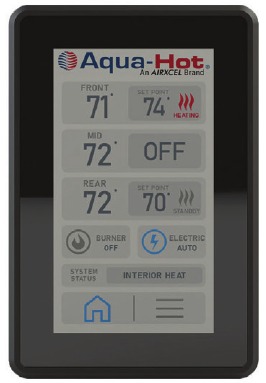

Controlador de pantalla táctil LCD
El sistema de calefacción hidrónica Aqua-Hot ® suministra calor y agua caliente solo a través de un quemador diésel con una opción en la pantalla para cambiar a electricidad de 120 V. Para la refrigeración, se debe utilizar el A/C montado en el techo con cubierta de distribución en el techo.
NOTA: El diésel se bombea desde el depósito de combustible del chasis. Para asegurar que el chasis no se quede sin combustible, la bomba no suministrará diésel al quemador si el depósito está a menos de ¼ de su capacidad. El quemador debe estar encendido antes de que se pueda suministrar agua caliente.

Cuando se utiliza el sistema desde un arranque en frío, el monitor debe configurarse en "Prioridad de calor interior" y las tuberías de agua no pueden estar secas. El sistema debe funcionar en este estado de temperatura durante 8-10 minutos. Una vez que el sistema termina de calentarse, el usuario puede cambiar el monitor a "Prioridad de agua caliente". El sistema no funcionará correctamente cuando el depósito de combustible tenga 1/4 o menos de combustible.

ELEVADOR DE CAMA EUROLOFT^TM

El elevador de cama EuroLoft TM utiliza un sistema único basado en correas de nailon que tiene una capacidad de peso de 800 libras. Para bajar o subir la cama, coloque la llave en la posición horizontal. Cuando la llave está en posición vertical, la cama está bloqueada.

SUMINISTRO DE AIRE

Su furgoneta está equipada con un compresor de aire y 2 ubicaciones de suministro de aire. Funcionando con la batería del chasis, el compresor de aire recibe energía cuando el encendido de la furgoneta está encendido. El compresor de aire se puede utilizar para inflar artículos como neumáticos, equipos deportivos, etc. El interruptor para activar el aire al compresor se encuentra en la base del asiento del lado del conductor, visible desde la puerta del conductor mirando hacia adentro.
El acceso al compresor de aire se encuentra debajo del parachoques delantero y trasero.

DESCARGUE ESTAS APLICACIONES PARA EMPEZAR

Controlador solar Go-Power

Inversor Victron

A/C Gree Eco-Flow 15K

VersiControl

Regulador del alternador

Inversor Victron

A/C Gree Eco-Flow 15K

Controlador solar Go-Power

VersiControl

ASISTENCIA TÉCNICA

¿Debo ponerme en contacto con Tiffi n Motorhomes o con el fabricante del chasis?
Para obtener ayuda con el soporte de Tiffi n Motorhomes, llame al 256-356-0261
Para obtener ayuda con el soporte de Mercedes-Benz, llame al 877-762-8267

Tiffi n Motorhomes está comprometido con nuestros clientes mucho después de la compra del vehículo. Si necesita servicio o asistencia técnica, llame al 256-356-0261.
De lunes a viernes | De 7:00 am a 4:00 pm, hora central
Asistencia en carretera de emergencia de Mercedes-Benz: 800-367-6372
