Manual de EVGA XR1 lite
- 1 Contenido de la caja
- 2 Especificaciones
- 3 Indicaciones LED
- 4 Uso de su EVGA XR1 Lite con OBS (Open Broadcaster Software)
- 5 Diseño del dispositivo
- 6 Configuración para ordenador de sobremesa/portátil
- 7 Para consolas de videojuegos
- 8 Para videoconferencias
- 9 Referencias
- 10 Descargar el manual
- 11 En otros idiomas

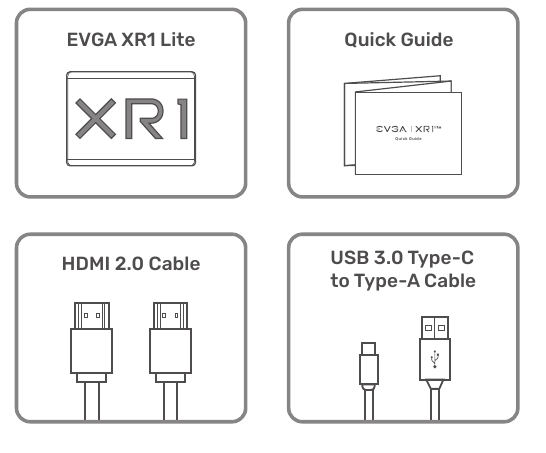

Contenido de la caja
Los siguientes accesorios se incluyen con EVGA XR1 Lite.
Especificaciones
| Interfaz | USB 3.0 Type-C |
| Entrada y salida (Pass-Through) | HDMI 2.0 |
| Entrada | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Pass Through | 480p/ 576p/ 720p/ 1080i/ 1080p/ 2160p@60fps |
| Resolución máxima de captura | 1080p@60fps |
| Formato de codificación | RAW |
| Dimensiones | 100 mm x 73 mm x 15,6 mm (L x An x Al) |
| Peso | 75 g |
Indicaciones LED
| Estado | Modo inactivo | Modo activo | Observaciones |
| Encendido | Morado | N/A | |
| Modo USB 3.0 | Azul parpadeante | Azul | * Definido por el puerto USB |
| Modo USB 2.0 | Morado | Morado parpadeante | * Definido por el puerto USB |
| Protección HDCP | N/A | Rojo | Notificación de OBS |
| No se ha encontrado ninguna fuente | N/A | Rojo | Notificación de OBS |
| Escalado no compatible | N/A | Rojo | Notificación de OBS |
| Actualización del firmware | Actualizando: Rojo parpadeante Actualizado correctamente: Luz apagada Error de actualización: Rojo | ||
Uso de su EVGA XR1 Lite con OBS (Open Broadcaster Software®)
OBS es una solución de software gratuita y de código abierto para la grabación de vídeo y la transmisión en directo, y EVGA la recomienda para utilizar la tarjeta de captura EVGA XR1 Lite.
Tendrá que descargar el software OBS para empezar desde: https://obsproject.com/download
Una vez que haya descargado e instalado OBS, se ejecutará un asistente de configuración automática al abrir el programa por primera vez. Intentará encontrar la configuración más adecuada que su PC pueda soportar. Puede cambiar manualmente esta configuración más tarde. (Consulte la guía rápida de la tarjeta de captura EVGA XR1 Lite sobre cómo conectar su dispositivo a la tarjeta de captura EVGA XR1 Lite y a su dispositivo de transmisión).
OBS no captura ningún vídeo por defecto, tendrá que activar su tarjeta de captura EVGA XR1 Lite añadiéndola como fuente. Haga clic en el signo + o haga clic con el botón derecho dentro del cuadro etiquetado como "Sources" (Fuentes) y, a continuación, añada el dispositivo y seleccione su tarjeta de captura EVGA XR1 Lite.

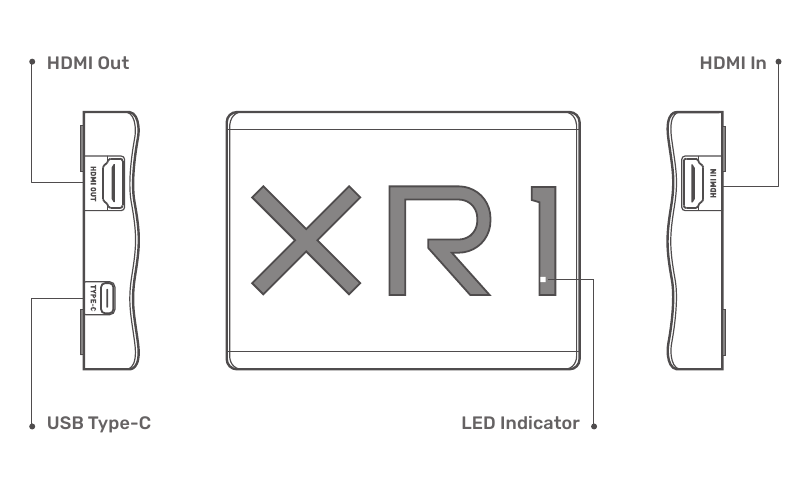

Diseño del dispositivo

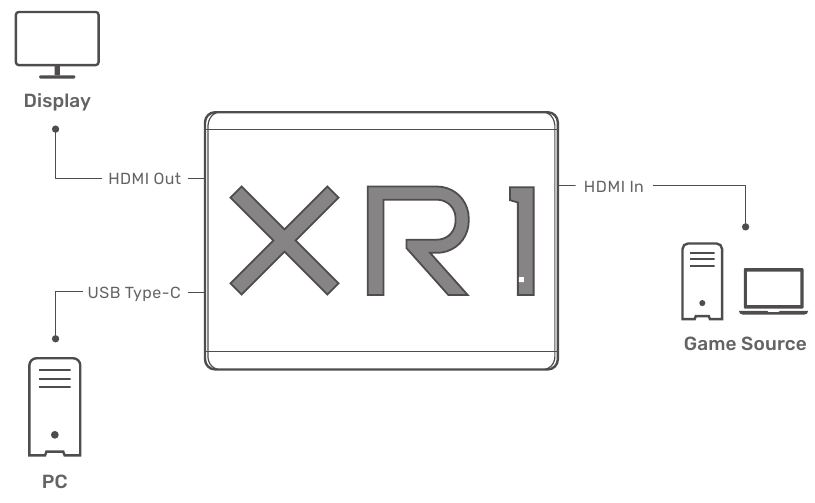

Configuración para ordenador de sobremesa/portátil

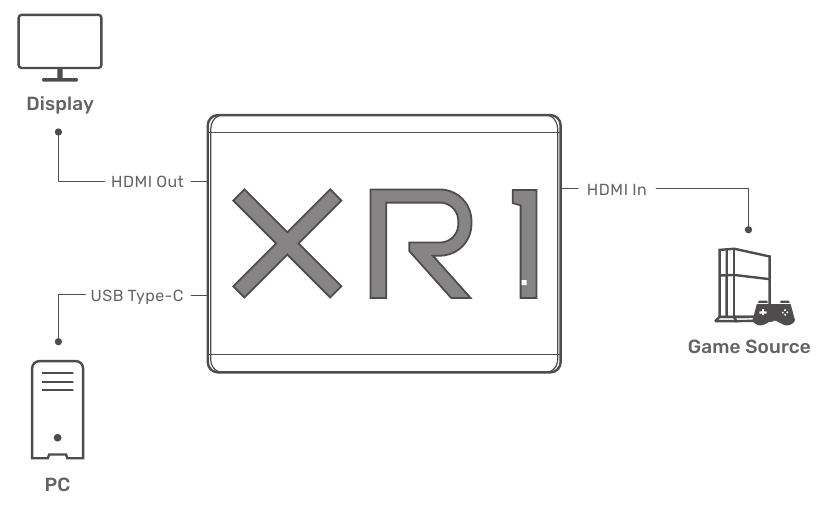

Para consolas de videojuegos

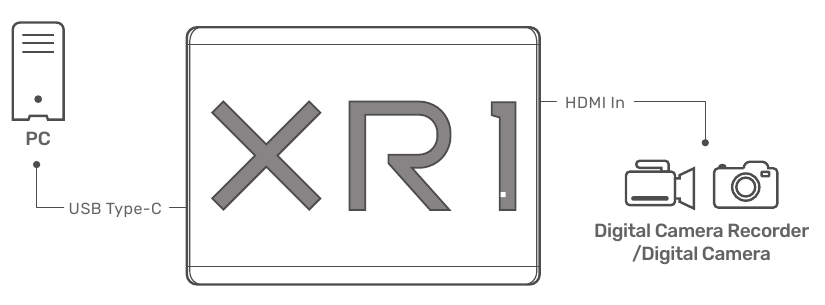

Para videoconferencias
www.evga.com
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de EVGA XR1 lite
